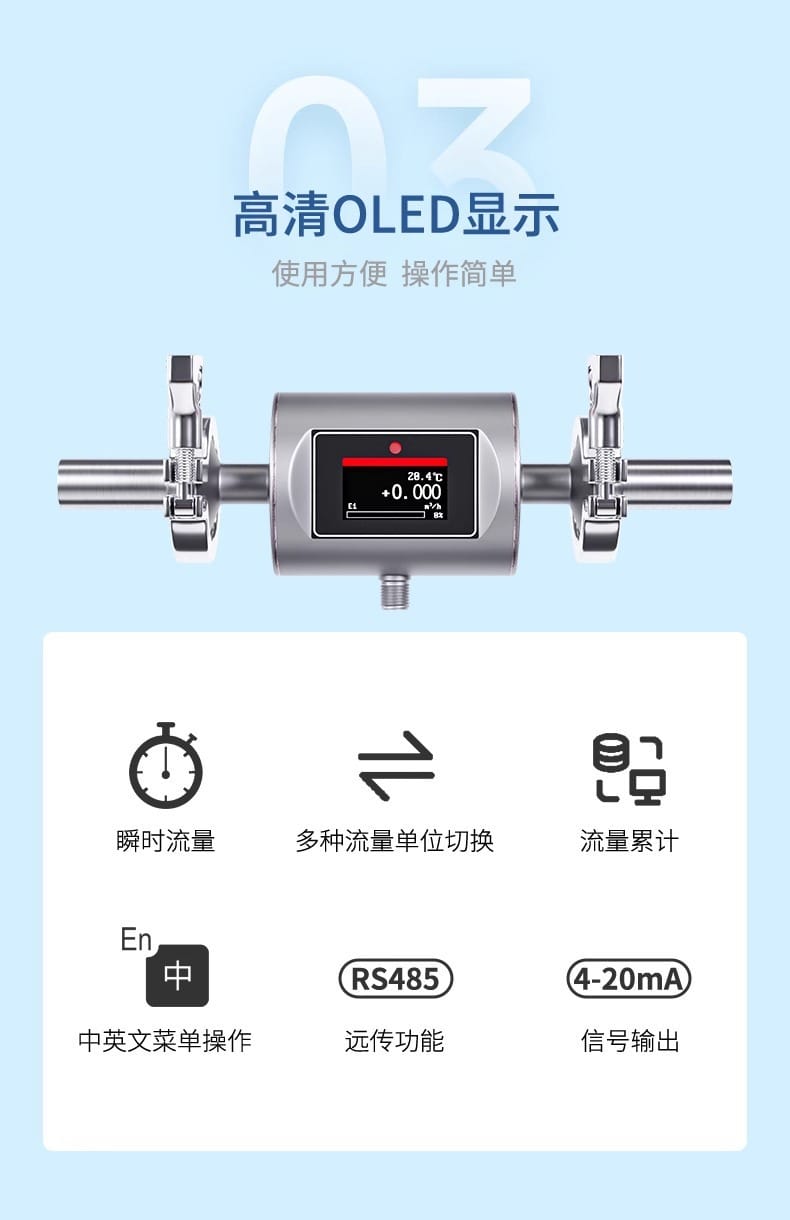

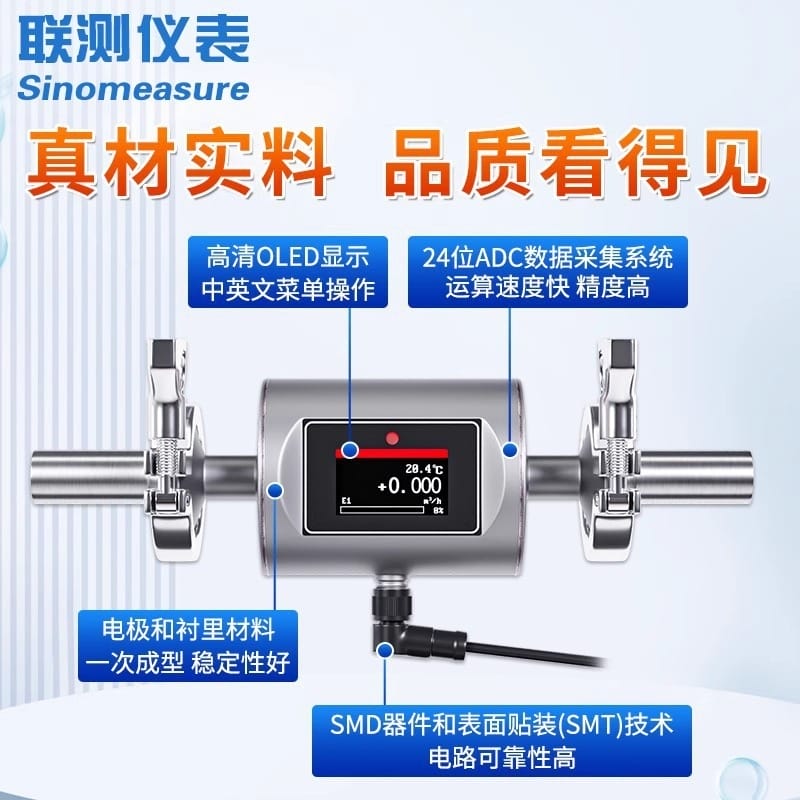

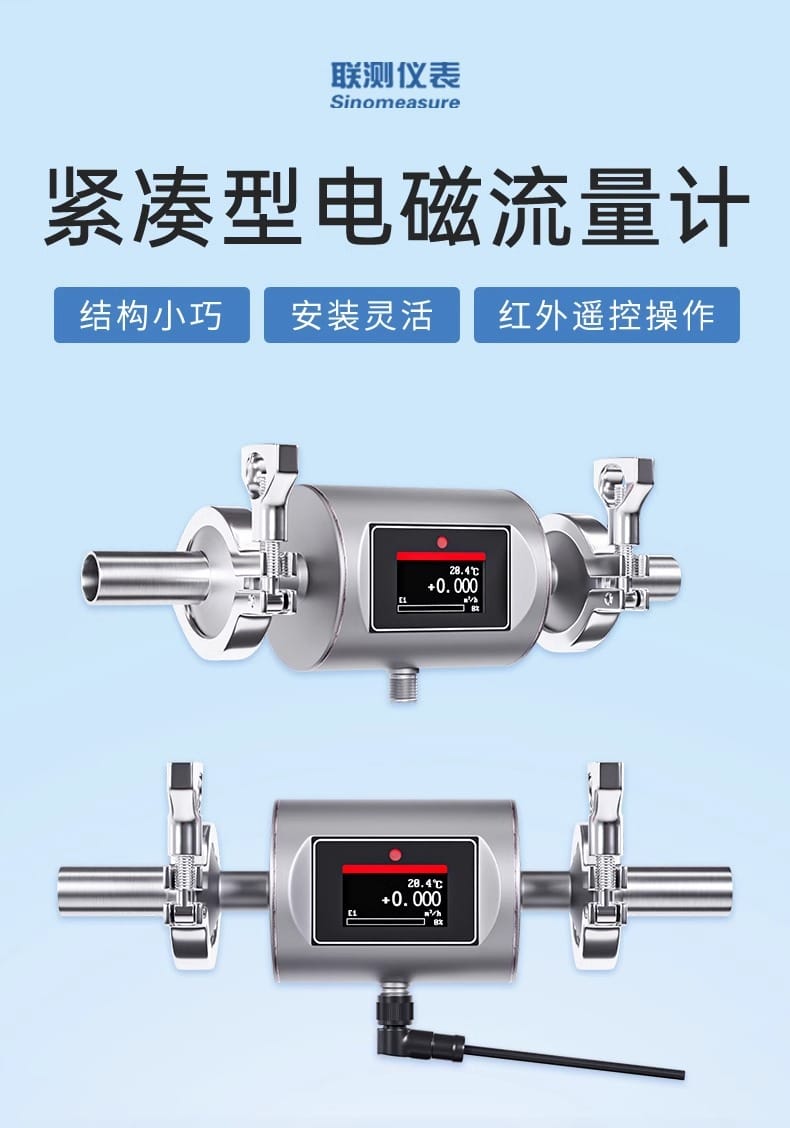

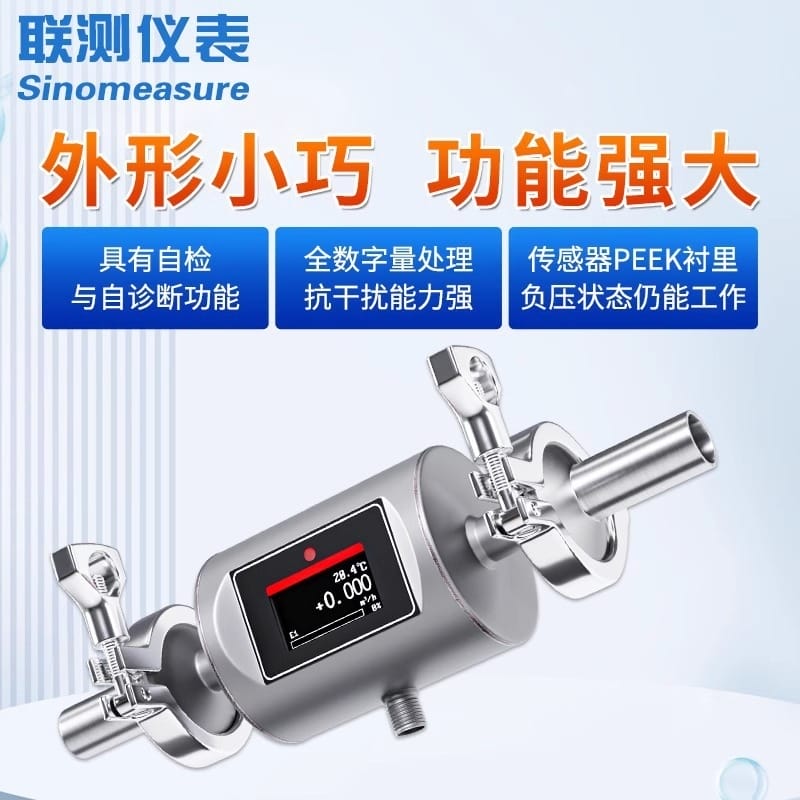

联测这款微小液体流量计，现场碰得最多的是DN6、DN10、DN15、DN20这四个规格。它们属于同一系列，向上一直做到DN65，过程连接有法兰、螺纹、卡箍三种形式，标题里这款走的是法兰。表体带OLED数显，4~20mA和RS485两路信号都给。我带过几个刚上手的技术员，第一趟去装表，多数栽在同一个地方：把口径小当成随便装。小口径管道本来流量就低，安装位置差一点、管里混一点气，读数立马给你脸色看。

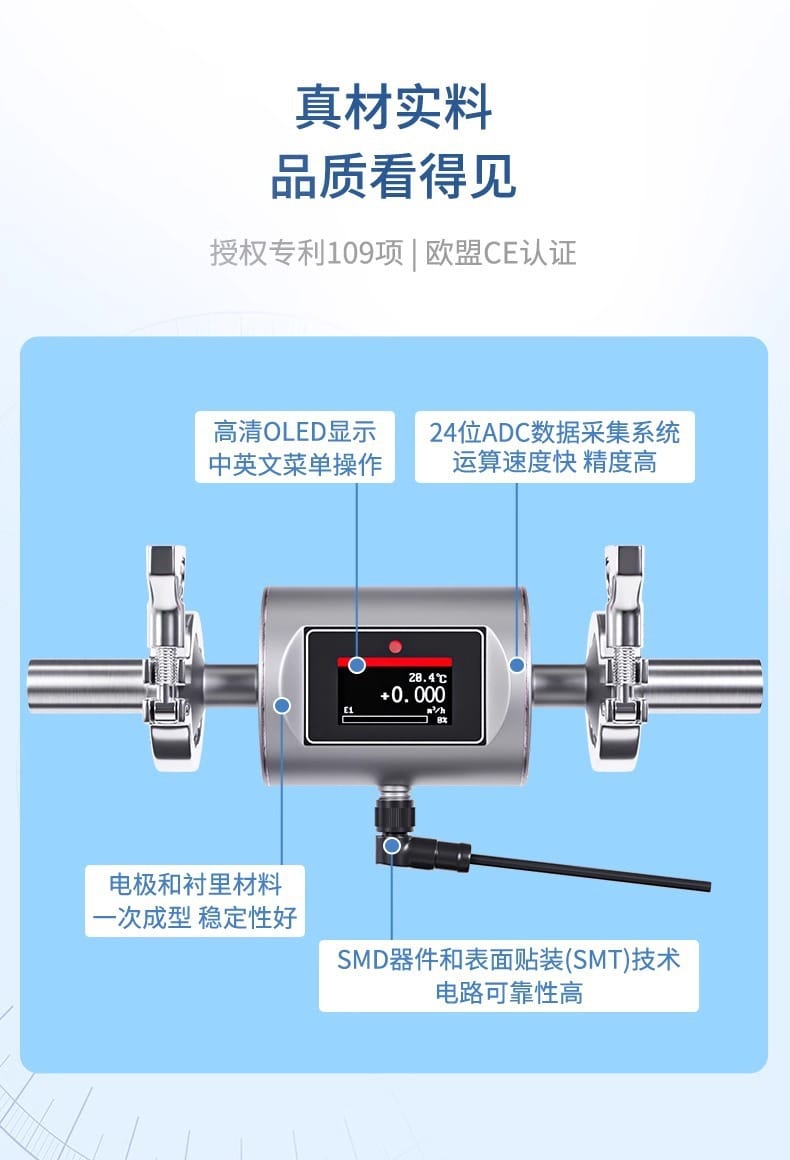

先把测量底子说清楚。被测液体电导率不低于2uS/cm就能用，衬里是聚醚醚酮PEEK，电极316L，表体304或316L。PEEK这个衬里在微小口径上很关键，耐压、表面光洁，电极和衬里一次成型，长期泡在水里不容易起层。现场用几年拆开看，内壁还是干净的，这种情况我见得多。

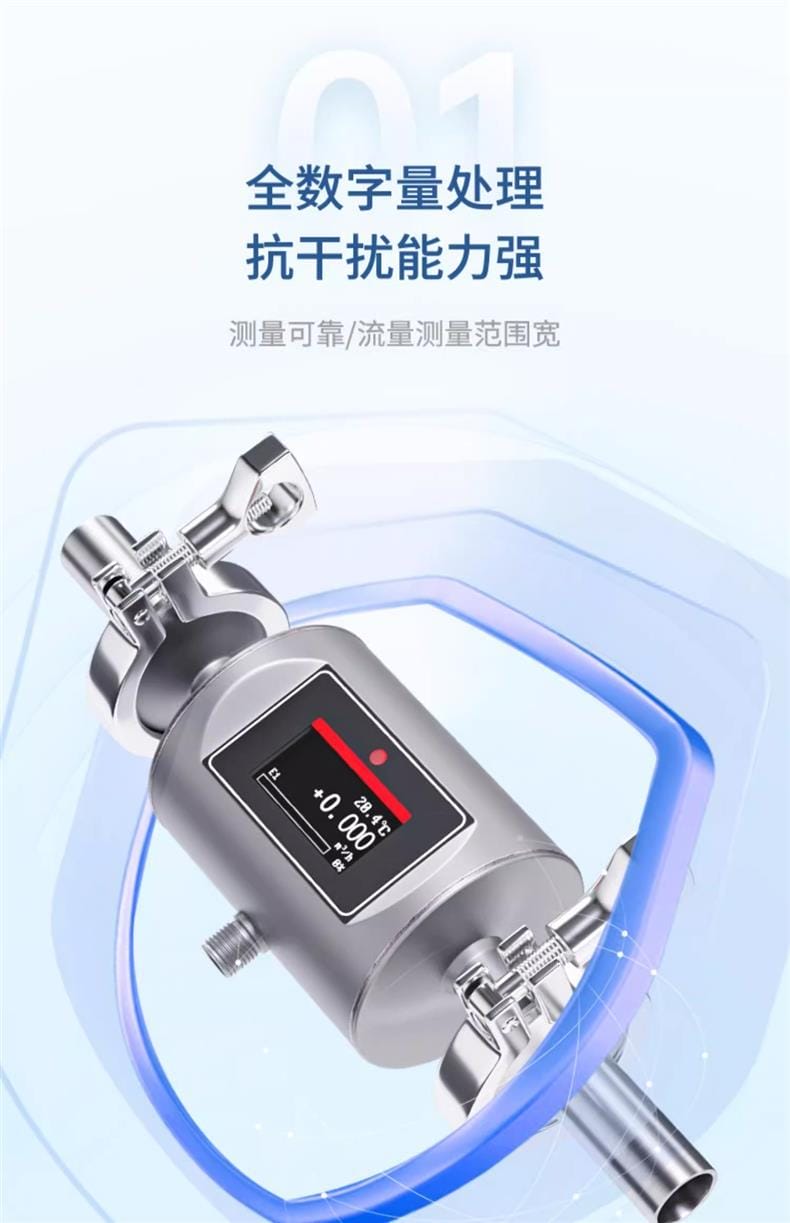

电路部分用24位ADC采集，全数字量处理，量程比做到1:150。这个量程比别小看，小口径管道的流量下限本来就低，量程比窄的表在低流量段直接没数，宽量程才撑得住。精度等级±0.5%，重复性≤0.1%。
参数分两块看。一块是全系列共用的，不管DN6还是DN65都一样；另一块跟口径走，选型时按管道内径对号入座。

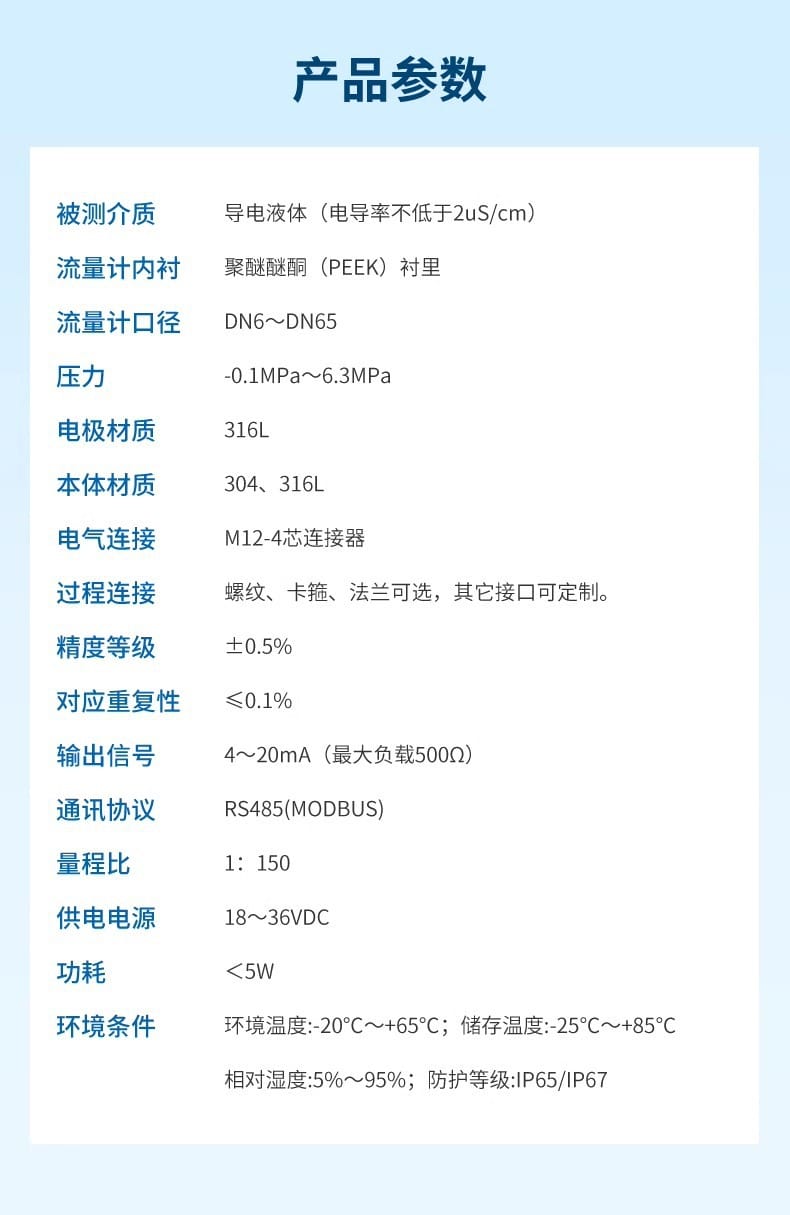

| 参数名称 | 参数值 |
|---|---|
| 被测介质 | 导电液体（电导率不低于2uS/cm） |
| 流量计内衬 | 聚醚醚酮（PEEK）衬里 |
| 流量计口径 | DN6~DN65 |
| 压力 | -0.1MPa~6.3MPa |
| 电极材质 | 316L |
| 本体材质 | 304、316L |
| 电气连接 | M12-4芯连接器 |
| 过程连接 | 螺纹、卡箍、法兰可选 |
| 精度等级 | ±0.5% |
| 对应重复性 | ≤0.1% |
| 输出信号 | 4~20mA（最大负载500Ω） |
| 通讯协议 | RS485（MODBUS） |
| 量程比 | 1:150 |
| 供电电源 | 18~36VDC |
| 功耗 | 小于5W |
| 环境条件 | 环境温度-20℃~+65℃；储存温度-25℃~+85℃ |
| 相对湿度 | 5%~95% |
| 防护等级 | IP65/IP67 |

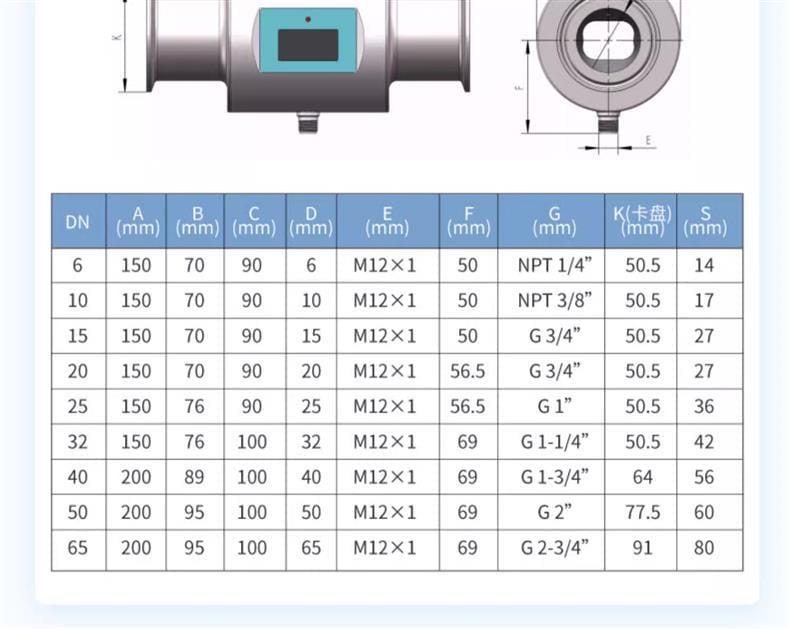

| 型号 | 通径 | 选型说明 |
|---|---|---|
| DN6 | 6mm | 该系列最小口径，用于极小流量的管路，管内径必须严格匹配 |
| DN10 | 10mm | 小流量加药和配比管路的常用规格，对满管和排气要求最高 |
| DN15 | 15mm | 实验室、小型设备供水支管上最常见的一档 |
| DN20 | 20mm | 小口径主管分支、楼宇末端支管用得多 |

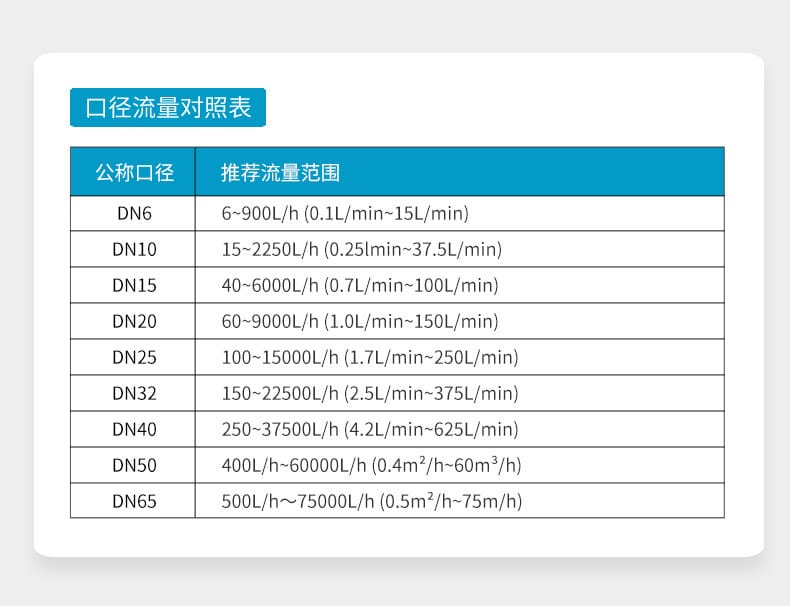

这四个规格的电气参数、精度、防护等级完全一样，差别只在通径和随之而来的流量范围。DN6到DN20是这款表的常规小口径段，往上还有DN25一直排到DN65。口径不能按差不多来选，DN15的管子硬塞DN20的表，流速分布全乱，标定值直接作废。

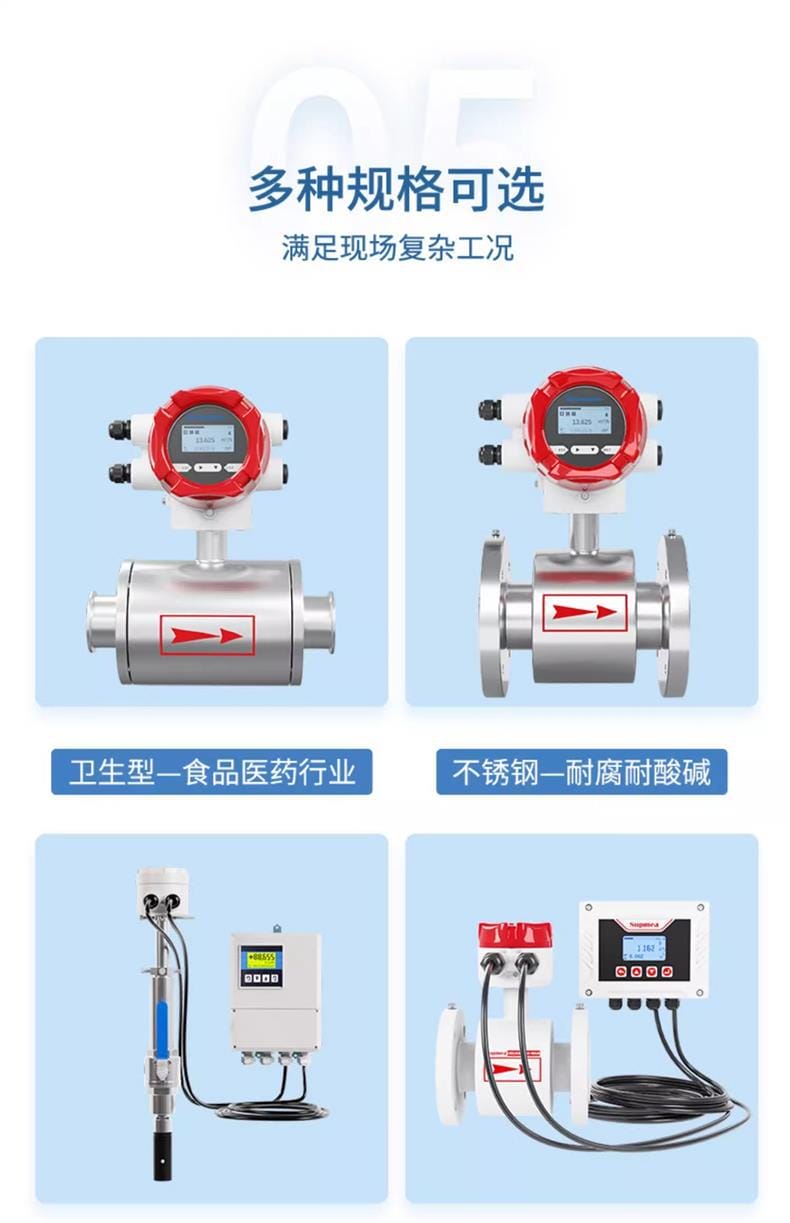

这类小口径表集中在需要精确计量少量液体的地方。水处理和楼宇供暖是两个大头，食品医药因为要卫生型设计也常选它。大型供水管道和取水工程里，这种表一般装在各分支计量点上，不装主管。

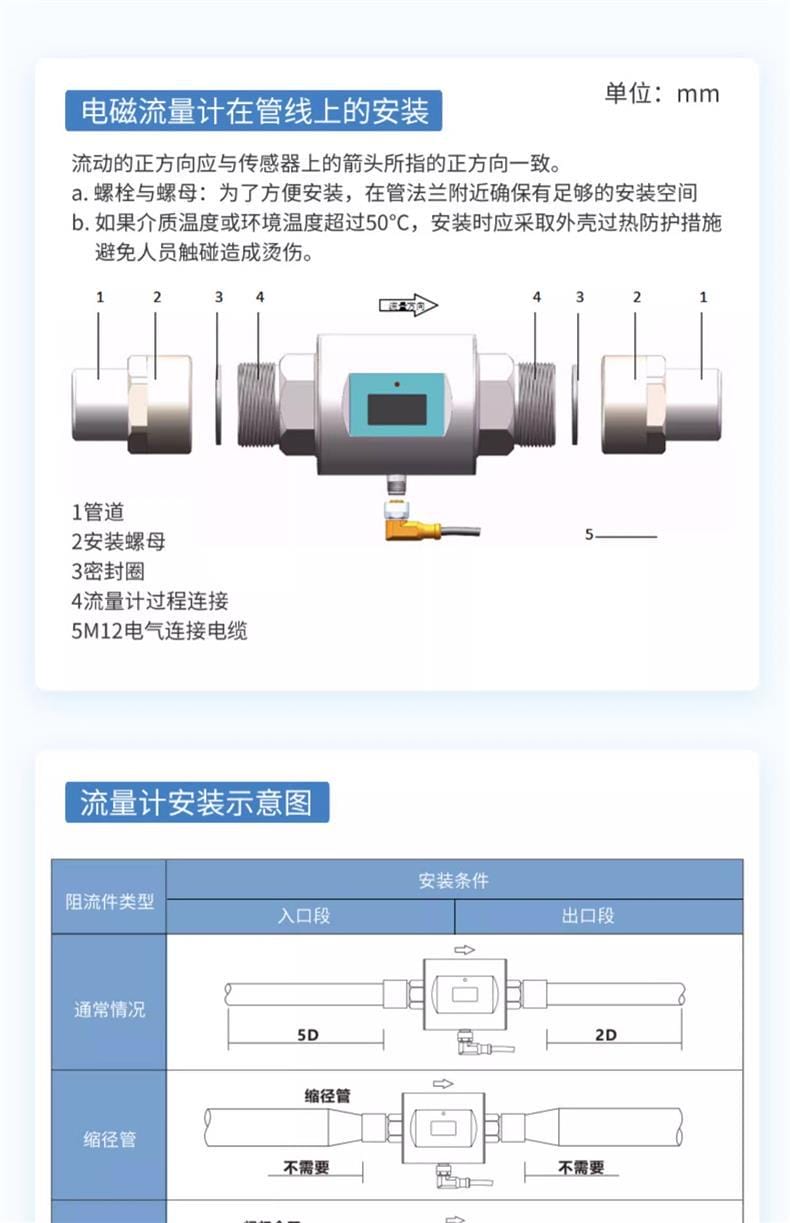

装表这件事，位置选错后面全是麻烦。正方向必须跟传感器壳体上的箭头一致。管法兰附近要留出扳手空间，螺栓拧不紧，试压就漏。介质或环境温度超过50℃，外壳要加防烫防护，这一条既防人烫伤，也防表内电路受热。

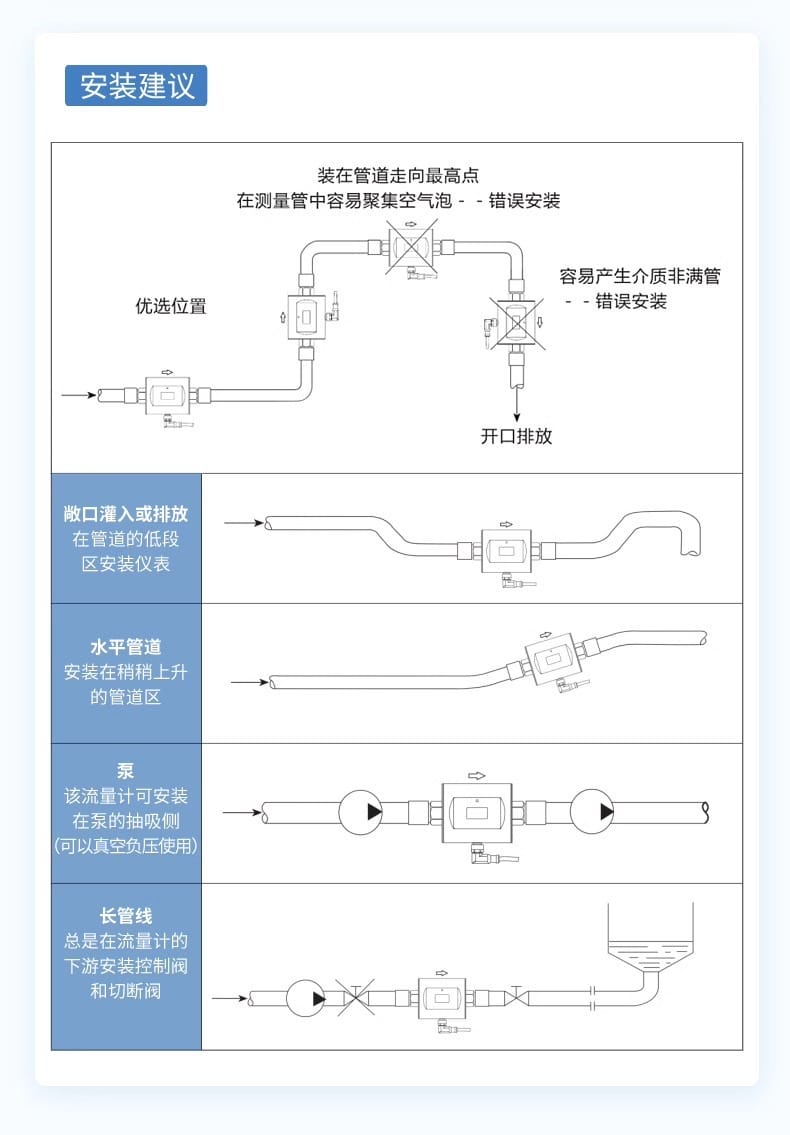

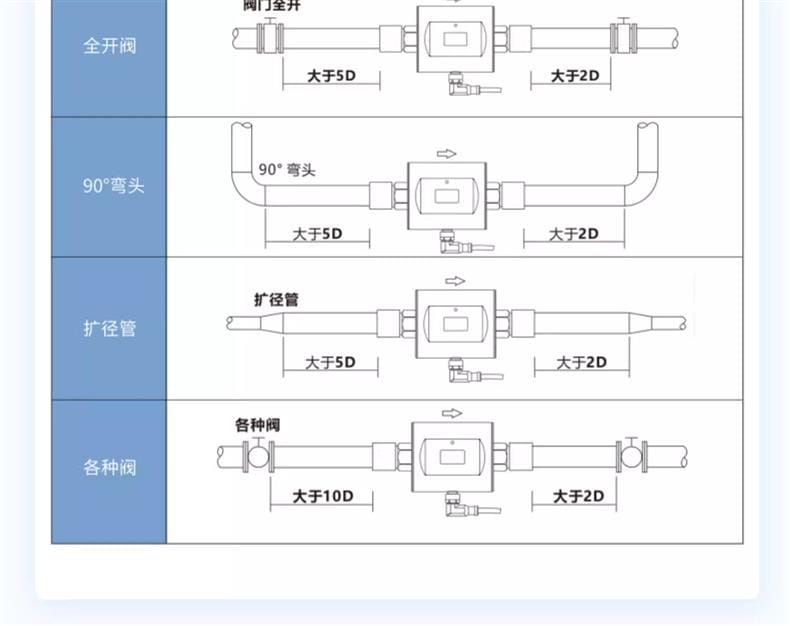

直管段长度按上游阻流件类型定，阀门、弯头、变径的要求各不相同，现场没把握就按上游10倍管径、下游5倍管径留，宁可多留。安装点避开管道最高点，那儿容易积气；水平管道优先选在稍有上升的管段。这款表可以装在泵的抽吸侧，真空负压工况也能用。控制阀和切断阀尽量放在流量计下游，上游装阀会把流态搅乱。
非满管是这类表最常见的死因。管里只要存着气泡，电极采到的就是气液混合信号，读数要么跳，要么偏低一大截。小口径管尤其明显，DN6、DN10的管子内径只有几毫米到一厘米，一个气泡能占掉半根管。
安装方向优先落在管道低段区，让表体始终泡在液体里。长管线要在流量计下游加控制阀和切断阀，不然一停泵、一关阀，上游回水带着气冲过来，第二天数据就不可信了。
先查接地和屏蔽，再查管道里是不是混了气。多半是接地没做好，或者安装点在管道高点积了气。处理办法是给表体单独接地，把高点排气阀打开排净，实在排不干净就换个安装位置。这套流程我走过几十次，大部分跳数都能这么解决。
先看电极表面有没有结垢或挂污，再查零点是不是漂了。小口径电极面积小，一层薄薄的水垢占的比例就很大，信号直接被吃掉。处理就是停机拆表，用软布加稀酸清洗电极，装回后重新做满管零点标定。
先量供电，正常在18~36VDC；再查M12连接器的线序和回路负载。多半是线序接反，或者负载电阻超过500Ω。按说明书重新对线，把负载降到500Ω以内，然后串万用表实测输出电流。
先确认A、B线有没有接反，再看波特率和站号跟上位机是否一致。多数是接线极性问题，少数是站号重复。改线序、改站号，通讯立刻恢复。
装这几款小口径表，最省事的做法是在管路冲洗完成之后再装表。管道里残留的焊渣、生料带碎屑，卡在DN6的电极上就是一个永久故障点。装完通水排气、满管确认零点，再把OLED上的瞬时流量和中控读数对一遍，两边一致了再撤现场。
