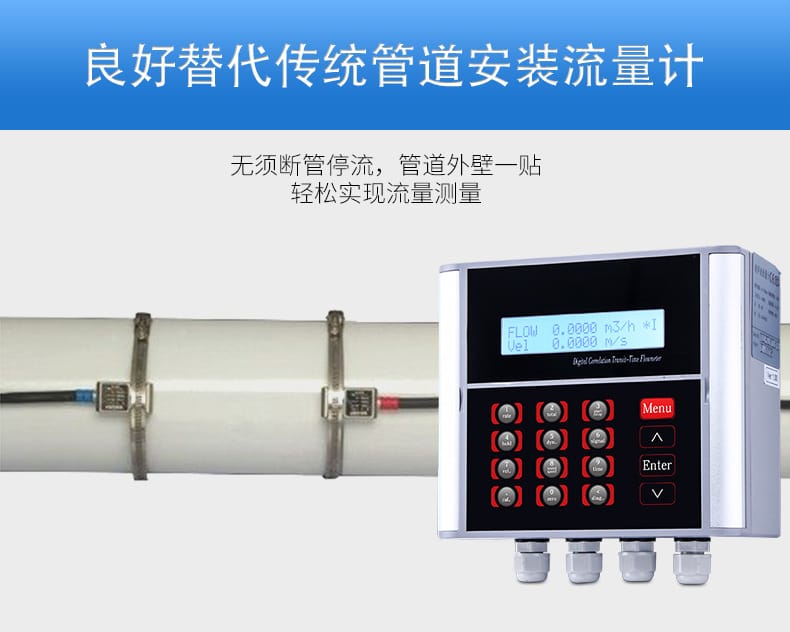

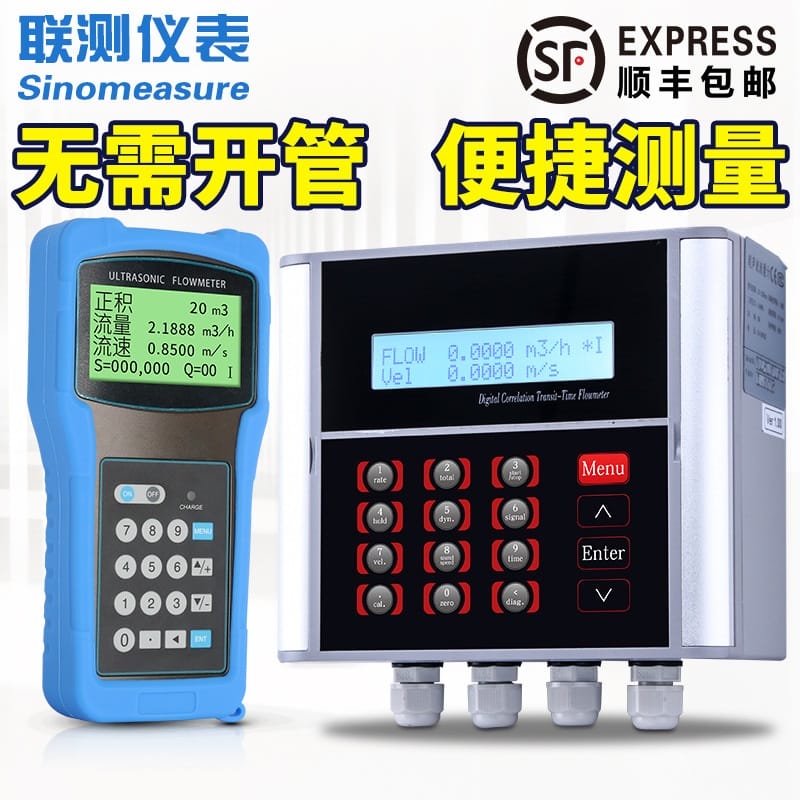

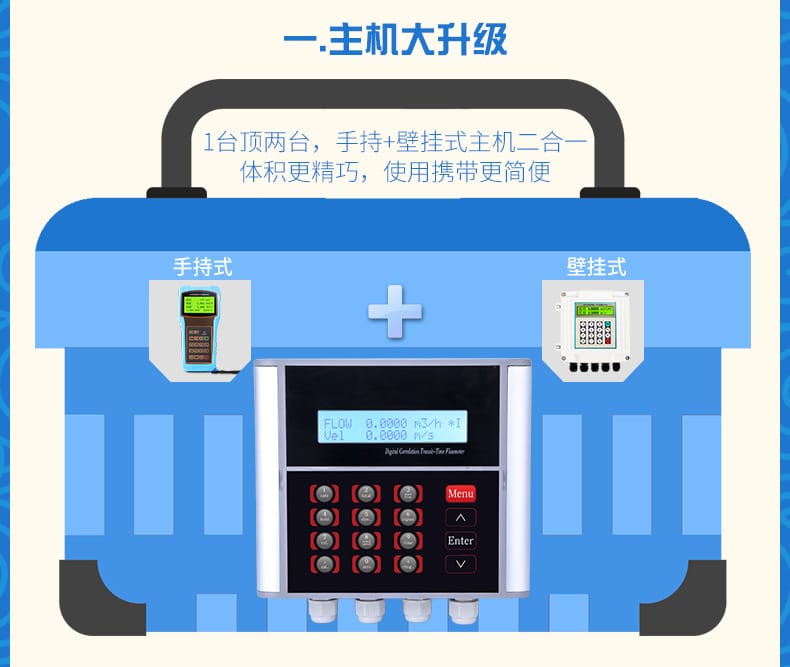

联测 SIN-1158-J 这台表，我在供水管线、空调循环水、化工纯水上装过不少。主机做成壁挂和手持两用，挂在泵房配电箱旁边能长期在线，拎着走又能去别的点位抽查比对。同一系列里还有分体式探头、插入式探头、高温探头，以及配了温度传感器的冷热量表形式，差别主要在探头和功能配置上，主机的测量原理是一套。我带你从头走一遍。

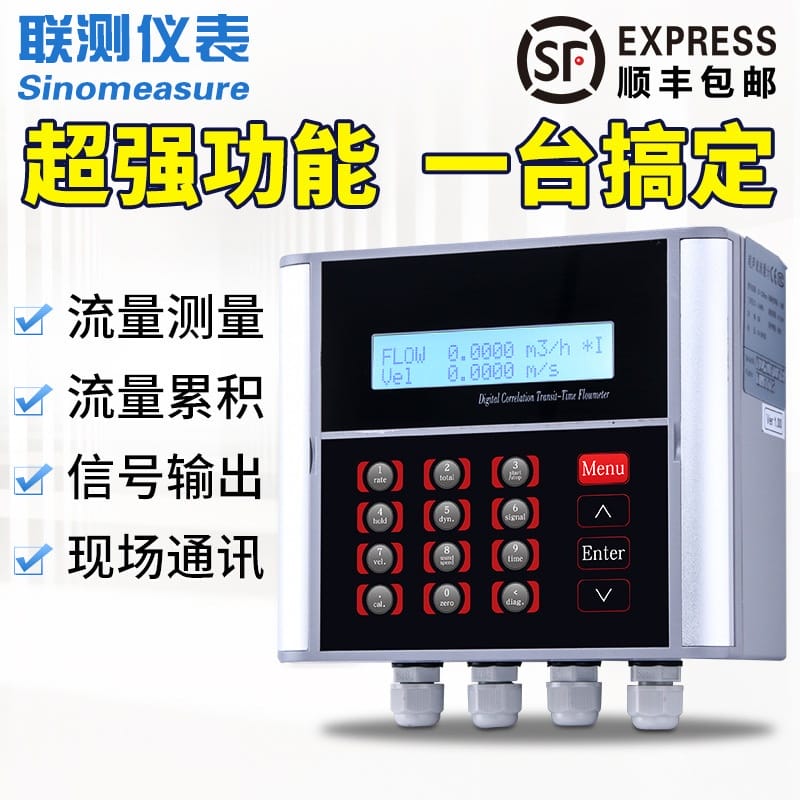

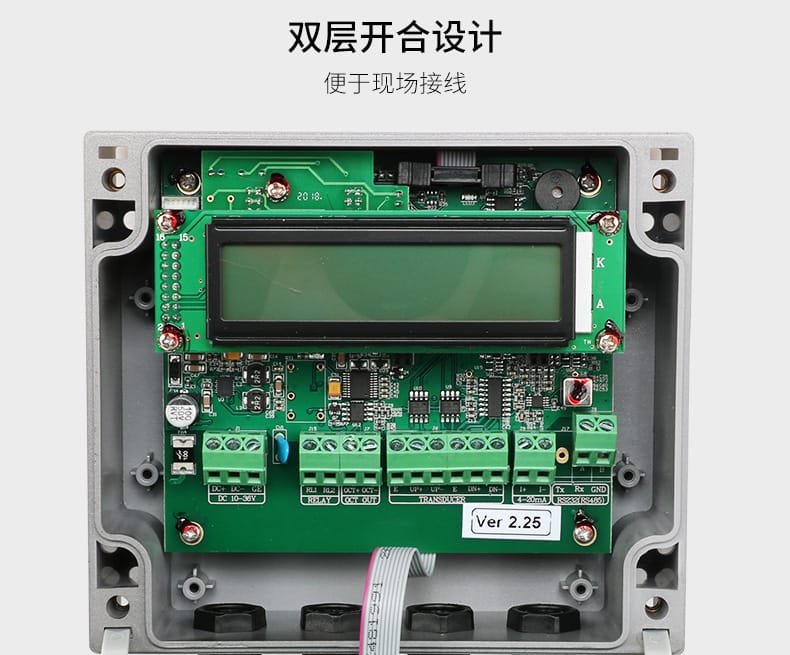

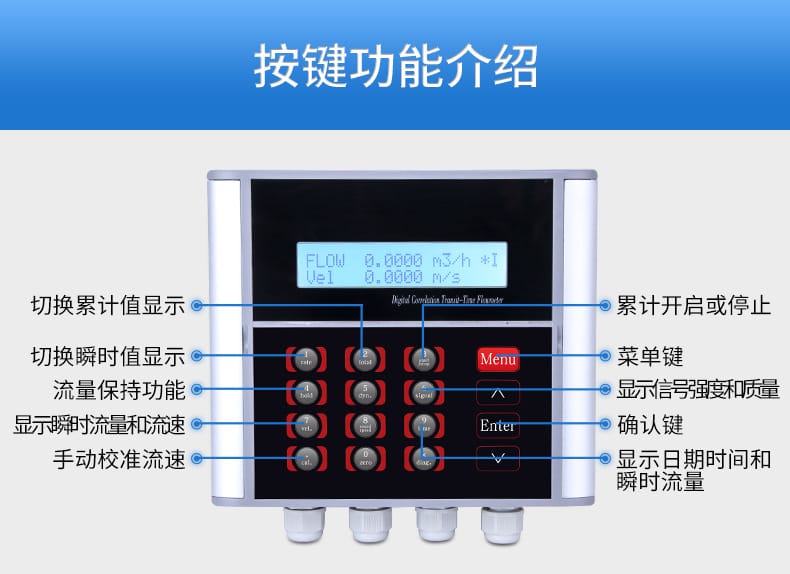

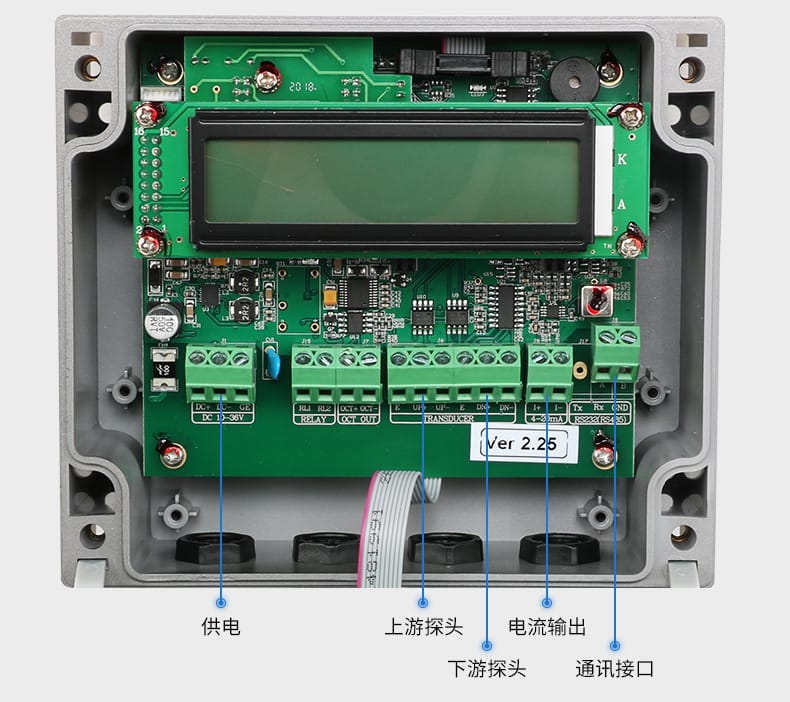

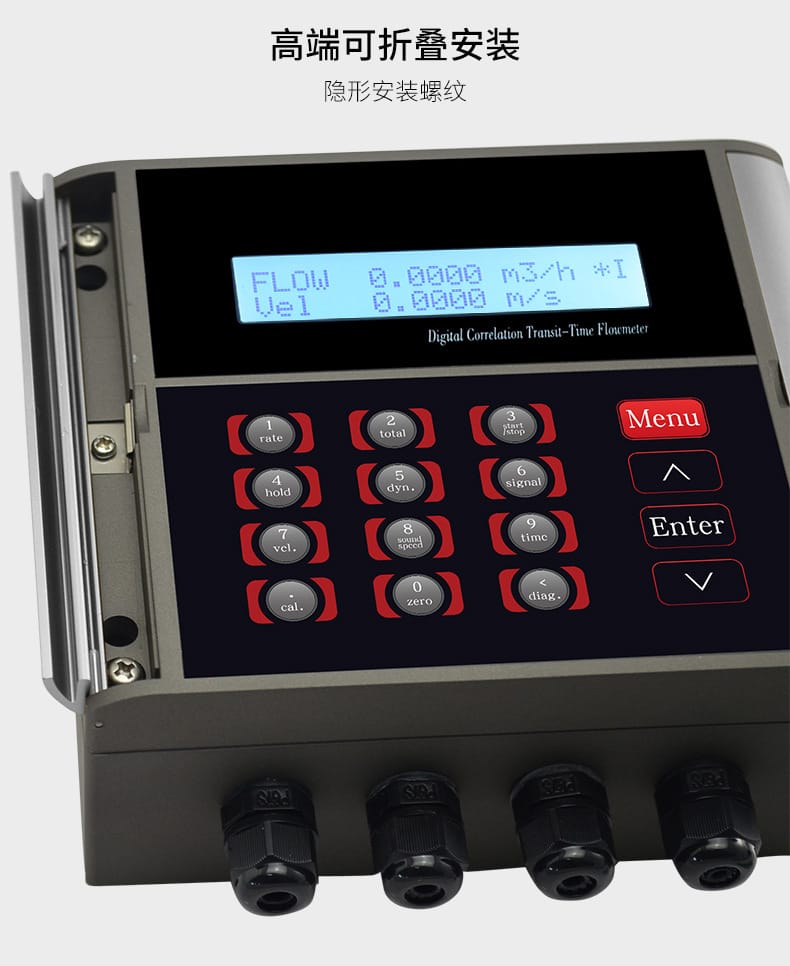

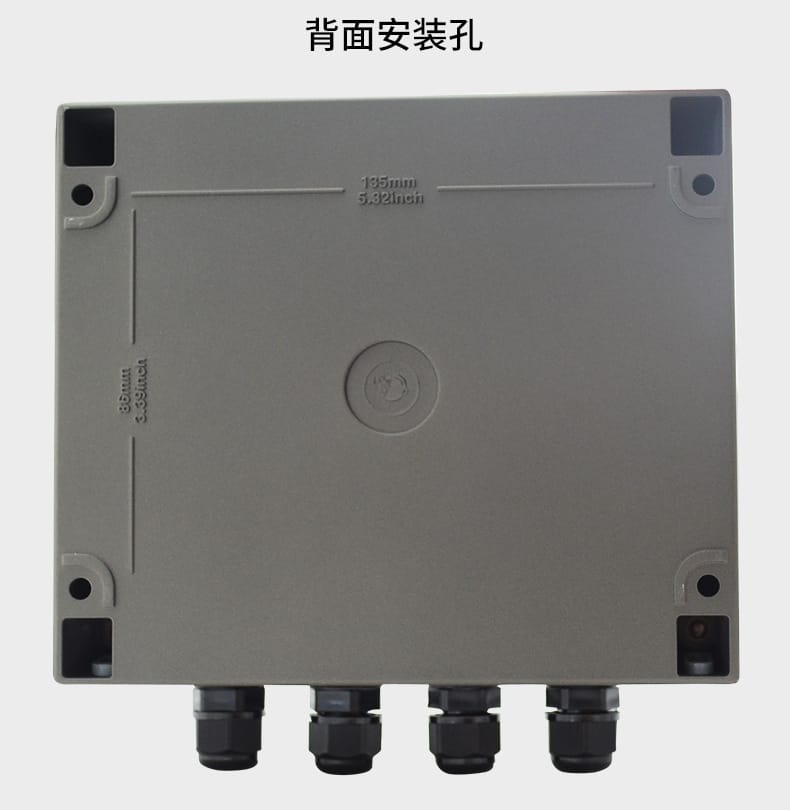

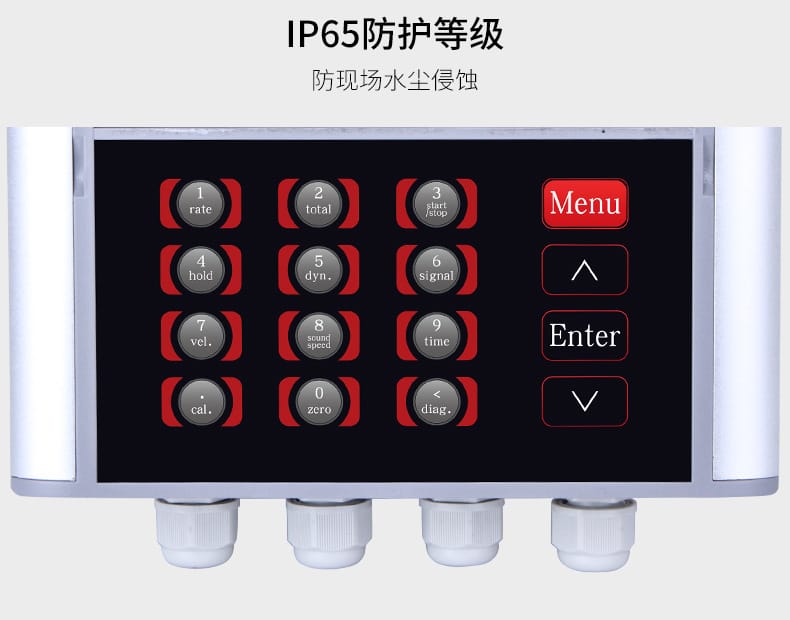

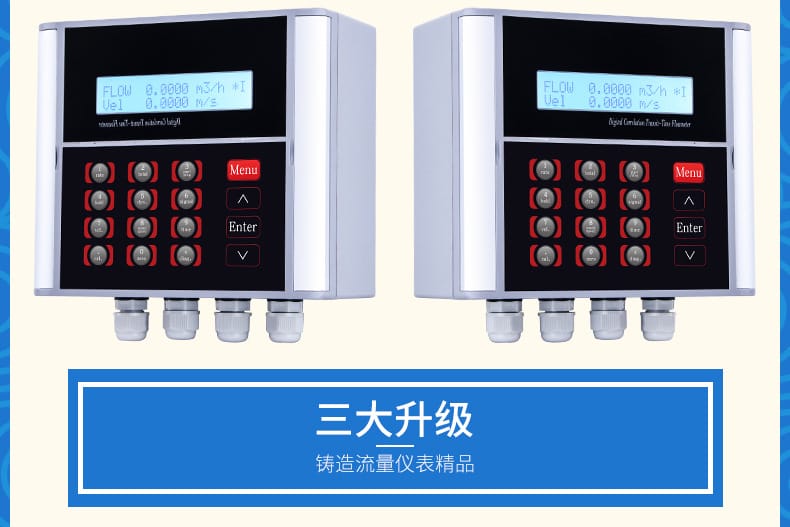

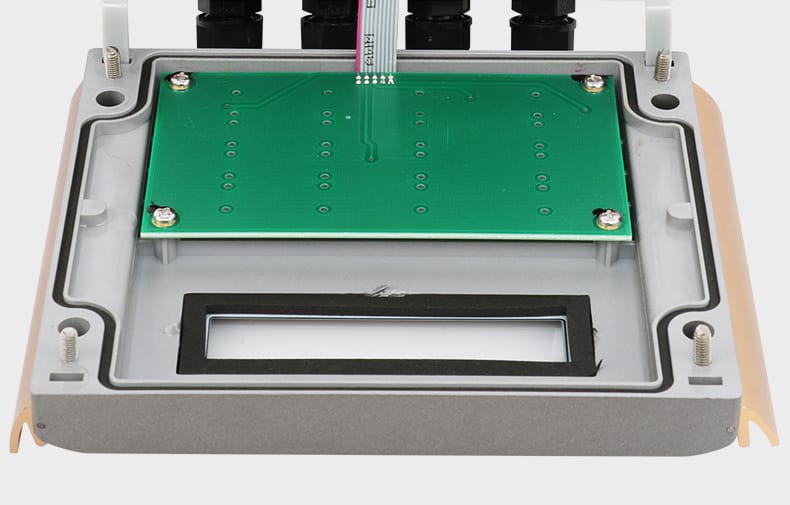

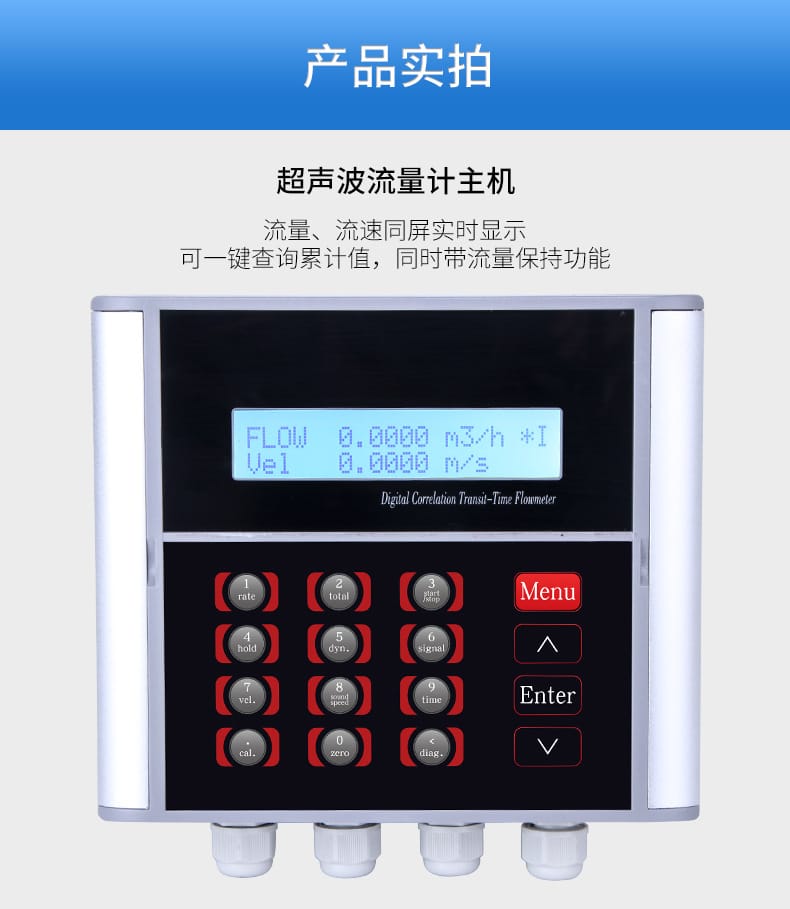

主机是双层开合结构，接线时盖子掀开就是端子排，不用把整个壳体拆下来。壳体和安装螺纹都做了隐形处理，走线利索，菜单支持中英文切换，交接给不同班组都看得懂。主机防护等级 IP65，泵房这种又潮又有灰的地方够用。

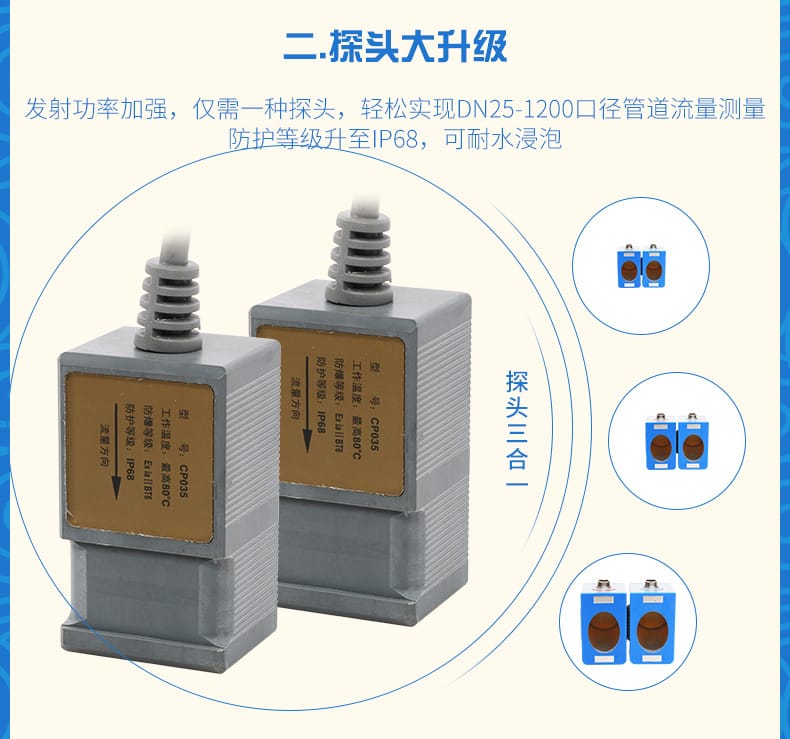

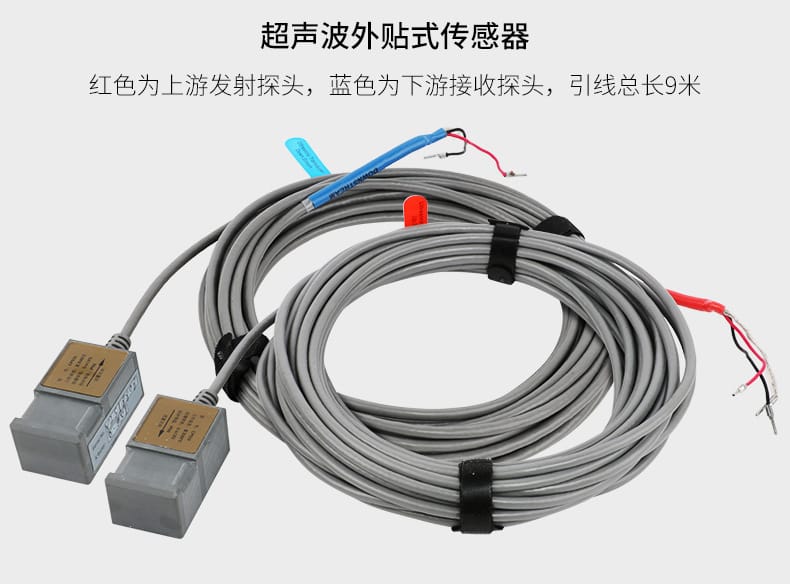

探头是这一代升级最狠的地方。发射功率加强以后，一只探头能覆盖从小管到大管的一批口径，管径跨度大的项目不用备一堆探头。探头防护做到 IP68，短时间泡水不影响，泵坑边上装也踏实。

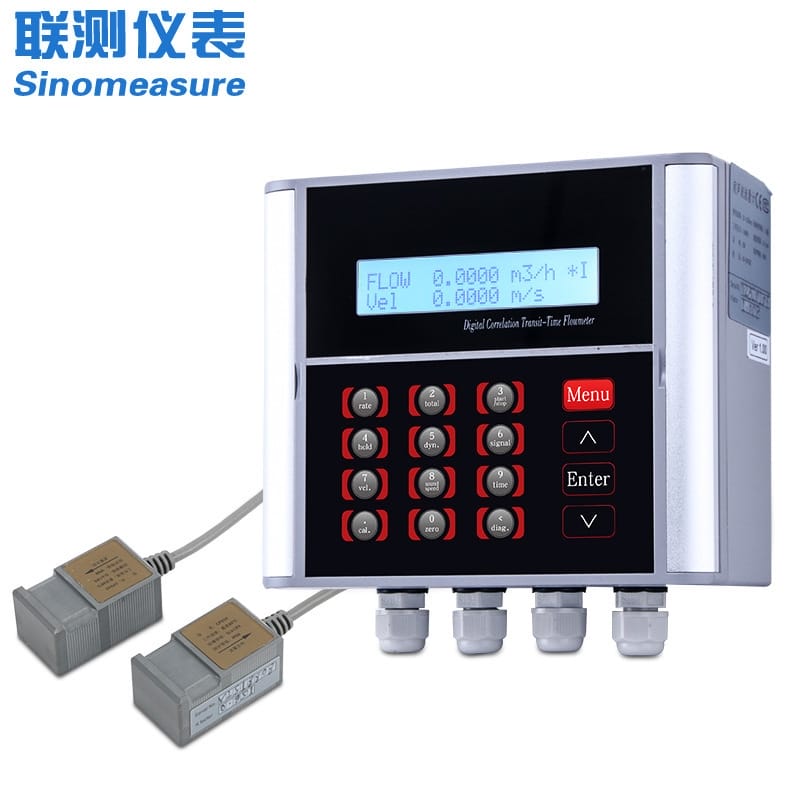

先把型号关系分清楚。SIN-1158-J 是主机型号，外贴式探头是标配，也就是标题里说的壁挂、分体式那套常规配置。插入式探头和高温探头是同系列的选配形式，前者用在管壁结垢厚、外贴信号打不透的管道，后者用在介质温度超出常温范围的工况。冷热量表不是另一个型号，是在主机上再接一对温度传感器，把流量和温差一起算出来。

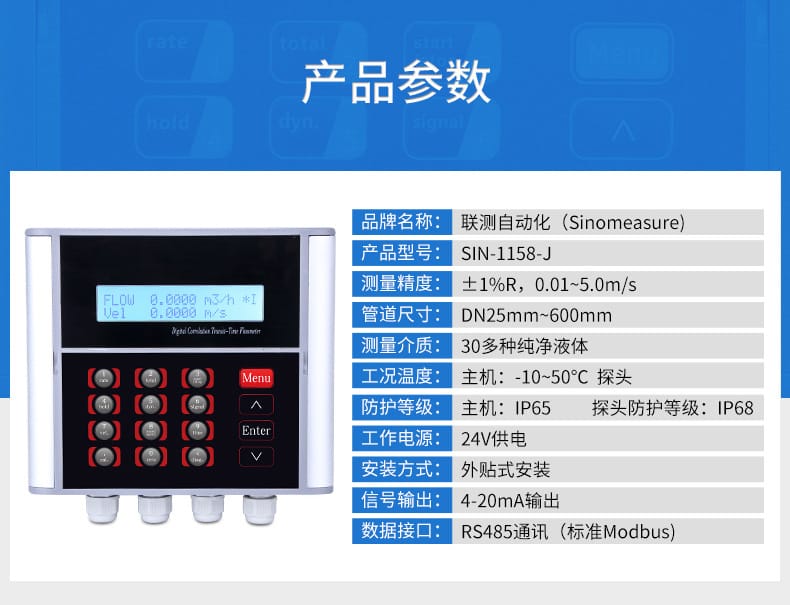

| 项目 | 参数 |
|---|---|
| 品牌 | 联测自动化 |
| 主机型号 | SIN-1158-J |
| 测量精度 | ±1%R（流速 0.01~5.0 m/s） |
| 管道尺寸 | DN25~DN600；加强发射功率探头可覆盖至 DN1200 |
| 测量介质 | 30 多种纯净液体 |
| 工况温度 | 主机 -10~50℃；高温工况配同系列高温探头 |
| 防护等级 | 主机 IP65，探头 IP68 |
| 工作电源 | 10-36V 宽电压，常用 24V 供电 |
| 安装方式 | 标配外贴式；同系列可选插入式、高温探头 |

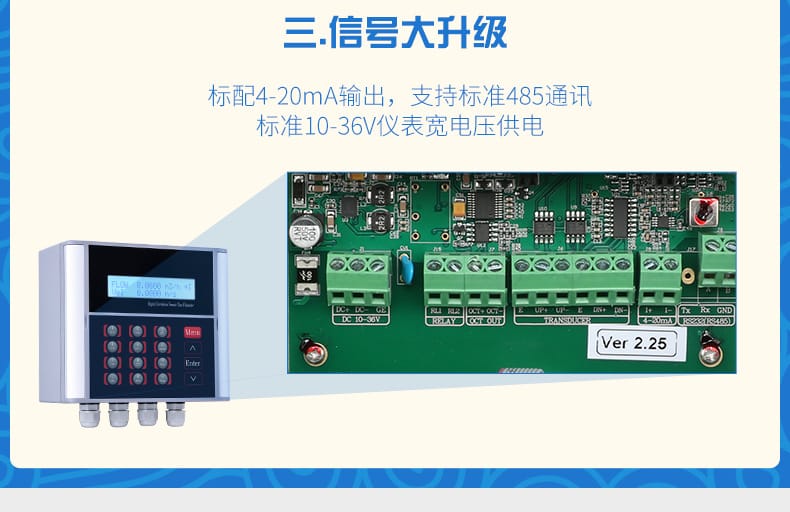

| 信号输出 | 4-20mA |
| 数据接口 | RS485，标准 Modbus 协议 |
| 功能扩展 | 配温度传感器可作冷热量表使用 |
精度是 ±1%R，指的是读数的百分之一，不是满量程的百分之一，这个区别在低流速工况上差得很多。流速下限虽然标到 0.01 m/s，但那已经是信号很勉强的区域，尽量把工况点放在 0.3 m/s 以上。参数表里的 DN25~600 是标准配置下的覆盖范围，探头功率加强以后，同一只探头在大口径管上也能干，DN1200 以内有实际在跑的现场。

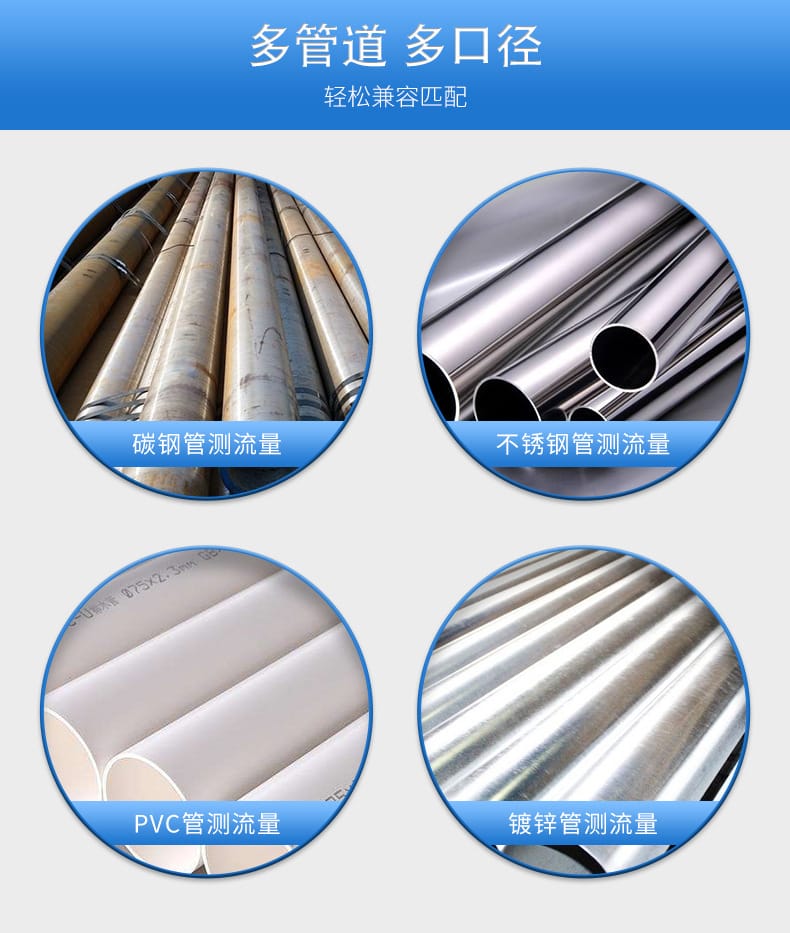

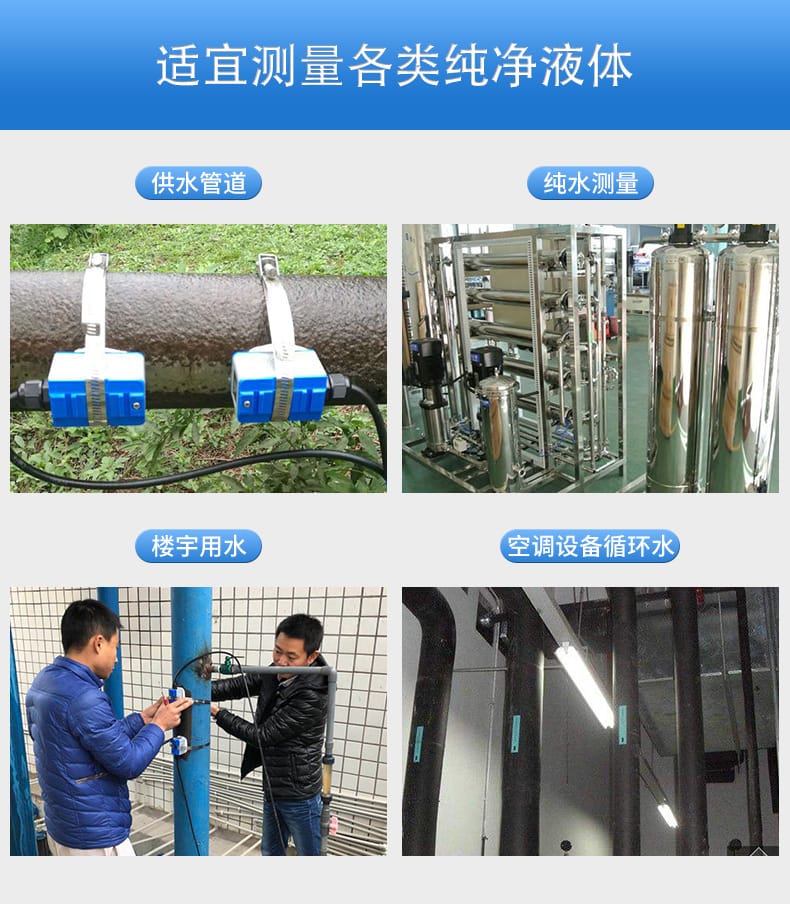

电力、石油、化工、食品、机械制造这些工控场合它都能上，跑得最多的是供水管道、纯水测量、楼宇用水和空调循环水这类纯净液体。管材不挑，碳钢、不锈钢、PVC、镀锌管都能配。
选形式的时候按现场情况来。管壁新、介质干净，外贴式最省事，不用动管道，装完就走。管道用久了内壁结垢厚，外贴信号衰减厉害，该换插入式探头。介质温度高，常温探头上去要么没信号要么寿命短，直接选高温探头。要同时看冷量和热量的空调、供暖系统，配温度传感器走冷热量表配置。

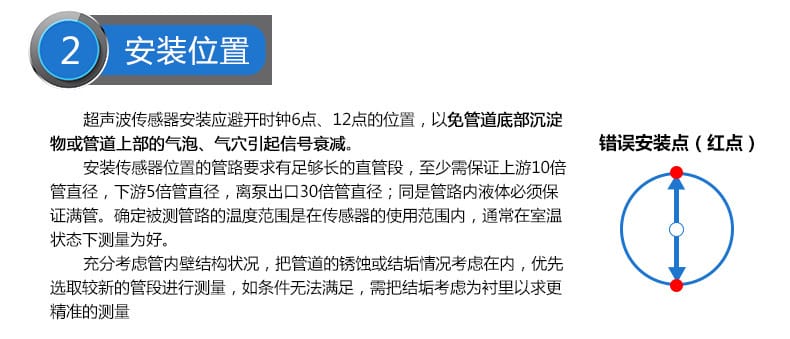

位置先定死。避开管道时钟 6 点位置，那里是沉淀物聚集的地方，也避开 12 点，那里容易积气泡和气穴。这两个位置装上，信号衰减是必然的，别抱侥幸。管侧 3 点或者 9 点方向最常用。

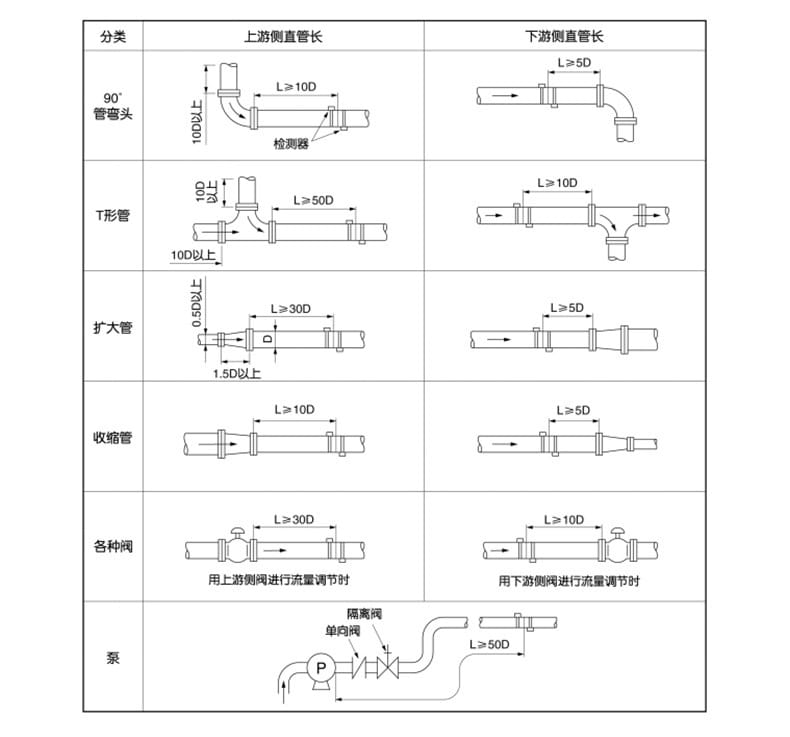

直管段要留够。一般场合上游 10 倍管径、下游 5 倍管径。有弯头、阀门、变径的管路按具体形式加长，泵的上游要留到 50D，下游至少 5D，离泵出口越远越稳。
管内必须满管。半管、夹气泡的流体，超声波表测不准，这不是调参数能解决的。管段尽量选新的，锈蚀结垢严重的老管，要把垢层当成衬里重新核算内径，否则读数会偏。主机别装在震动大或者温度超出 -10~50℃ 的位置。

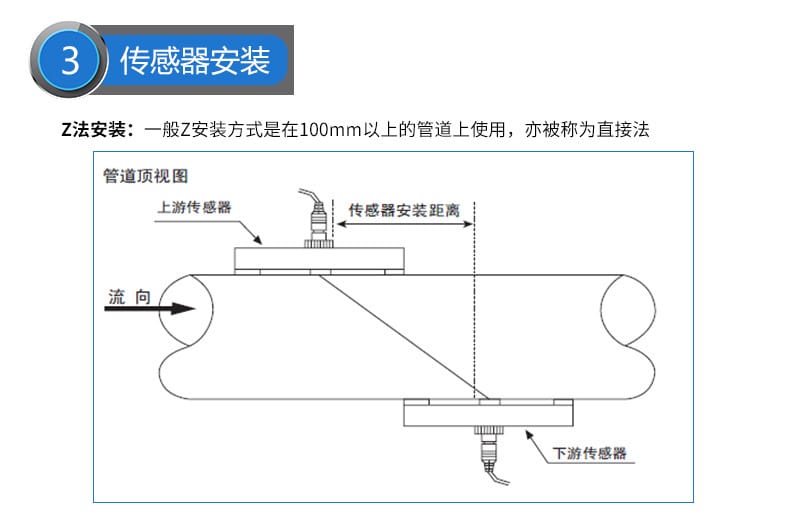

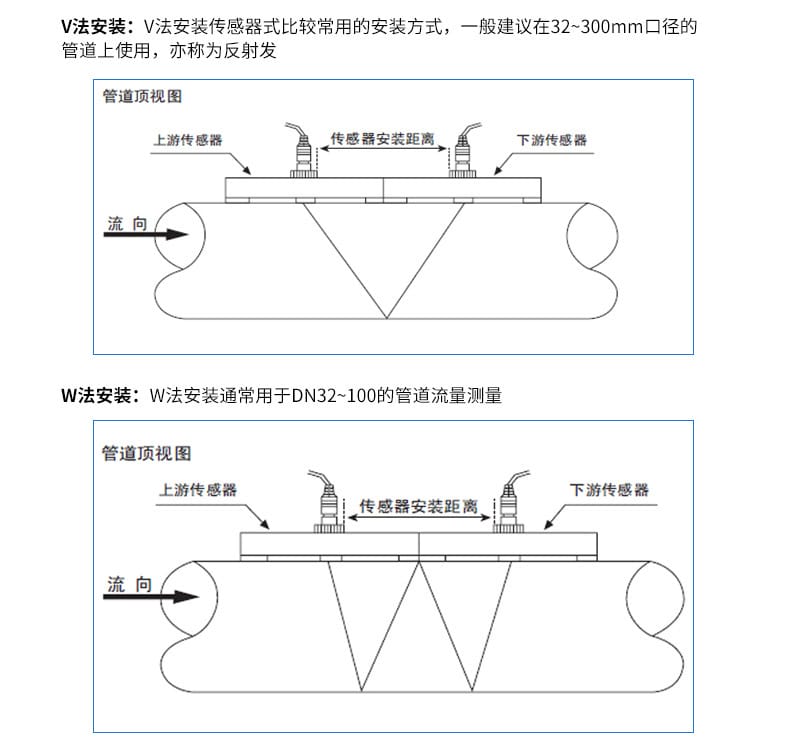

三种方法按口径选。Z 法是直接穿过管道，一般用在 DN100 以上；V 法反射一次，DN32~300 最常用；W 法反射两次，通常给 DN32~100 的小管用，路径长一点信号更稳。

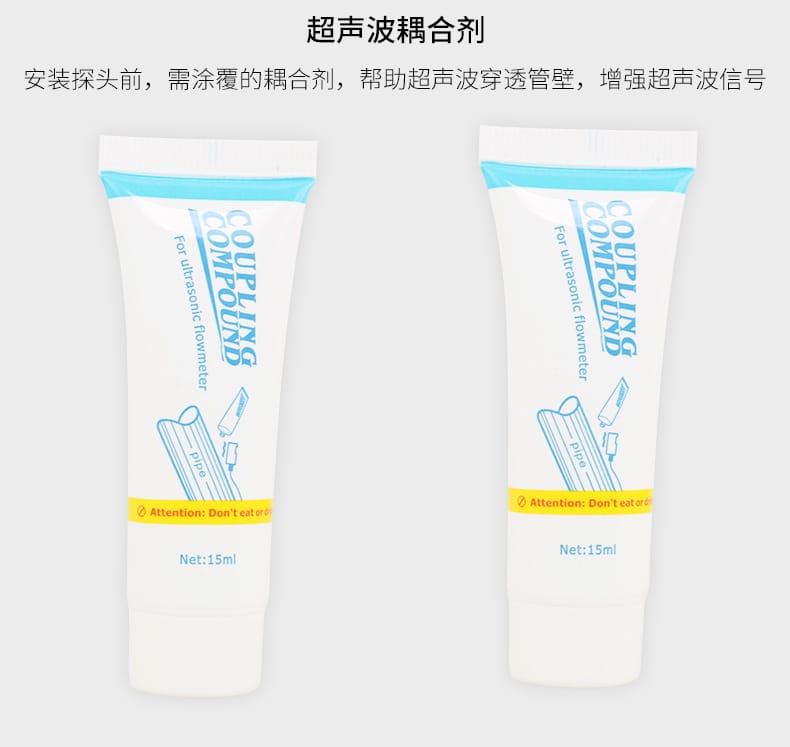

耦合剂这东西别省。不涂或者涂太少，信号强度直接掉一半，很多人以为是表坏了，其实是没涂。耦合剂不可食用，现场用完收好别乱放。
信号强度低、数值乱跳。先看耦合剂还剩多少，再看探头有没有移位。多半是耦合剂干了，或者管子表面没打磨平，也有管壁结垢太厚的。处理办法是把探头拆下来，重新打磨管壁、重涂耦合剂，换个位置再试；结垢严重的老管直接考虑插入式探头。
管道明明有流，表上显示零或者偏小。先确认是不是满管、有没有气泡。多半是位置装到了管道上部的气腔里，或者红蓝探头装反了。把探头挪到管侧 3 点或 9 点方向，排气后再看，装反的对调上下游引线。
4-20mA 输出的数和屏幕对不上。先查主机里的量程设置和接收端的负载电阻。十有八九是量程没设，或者负载电阻超过允许值把电流拉下来了。重新设好上下限，负载超标就在回路里串一个信号隔离器。
RS485 读不到数据。先查 A/B 有没有接反，地址和波特率对不对。多半是 A/B 反了，或者总线上两台表撞了地址。对调一下线，重新分配地址，线太长就在末端加终端电阻。
表装完第一周别急着走，回来看一眼信号强度和接收信号质量，数值稳住、累计值也能正常往上走，再撤场。这一眼能省掉后面一趟差旅。
