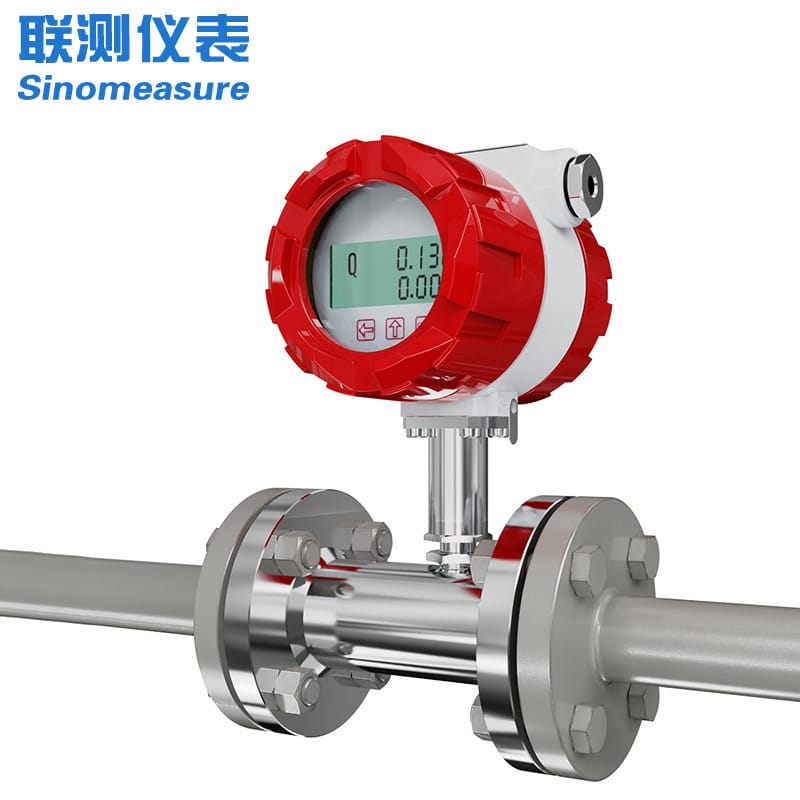

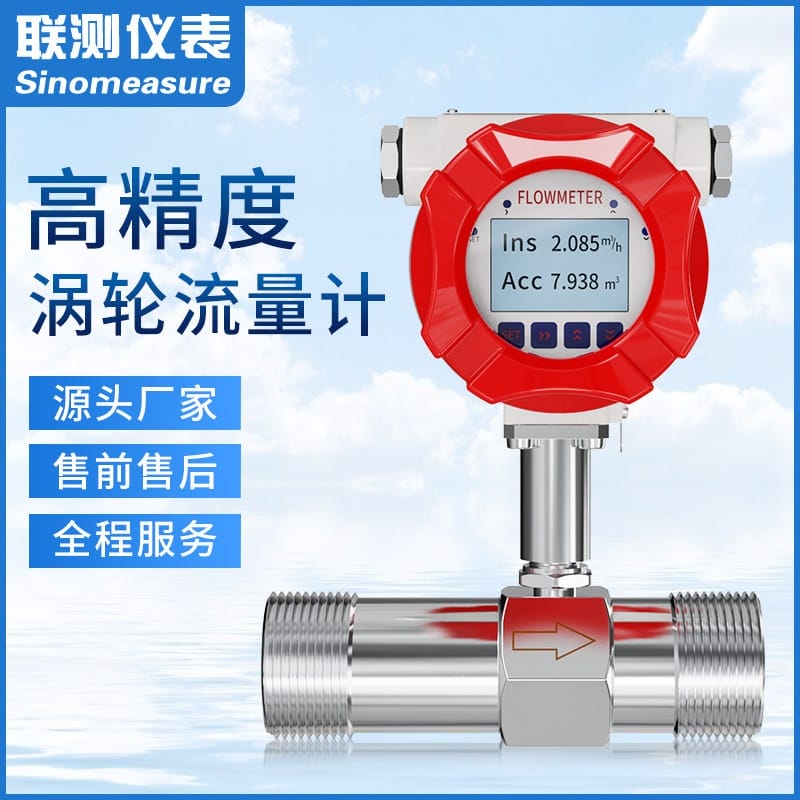

上海阔思电子有限公司的LWGY智能液体涡轮流量计，把叶轮、导流件和智能表头装在同一根测量管上，公称通径从DN4一路排到DN200。小到实验室台面上的DN4管路，大到DN200的输水干线，都落在这一型号的覆盖范围里。选它的理由通常不复杂：结构上简单，压损小，响应速度快，而且输出信号给得全，接PLC做定量配料时不用再另配一块变送器。

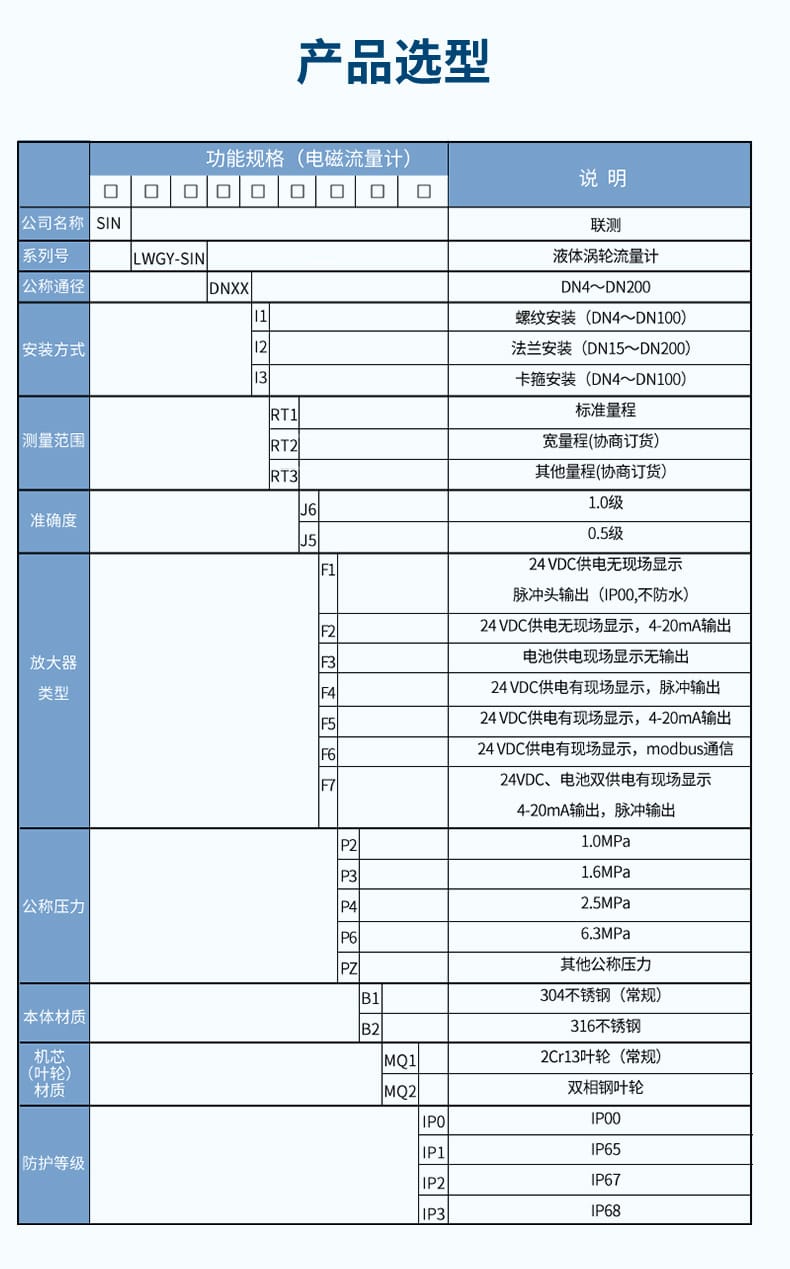

LWGY后面的标注往往带着一串后缀，指向的是口径、连接形式和精度等级这三个维度的不同组合。把这三种差别理清楚，再回头看参数表，会顺很多。

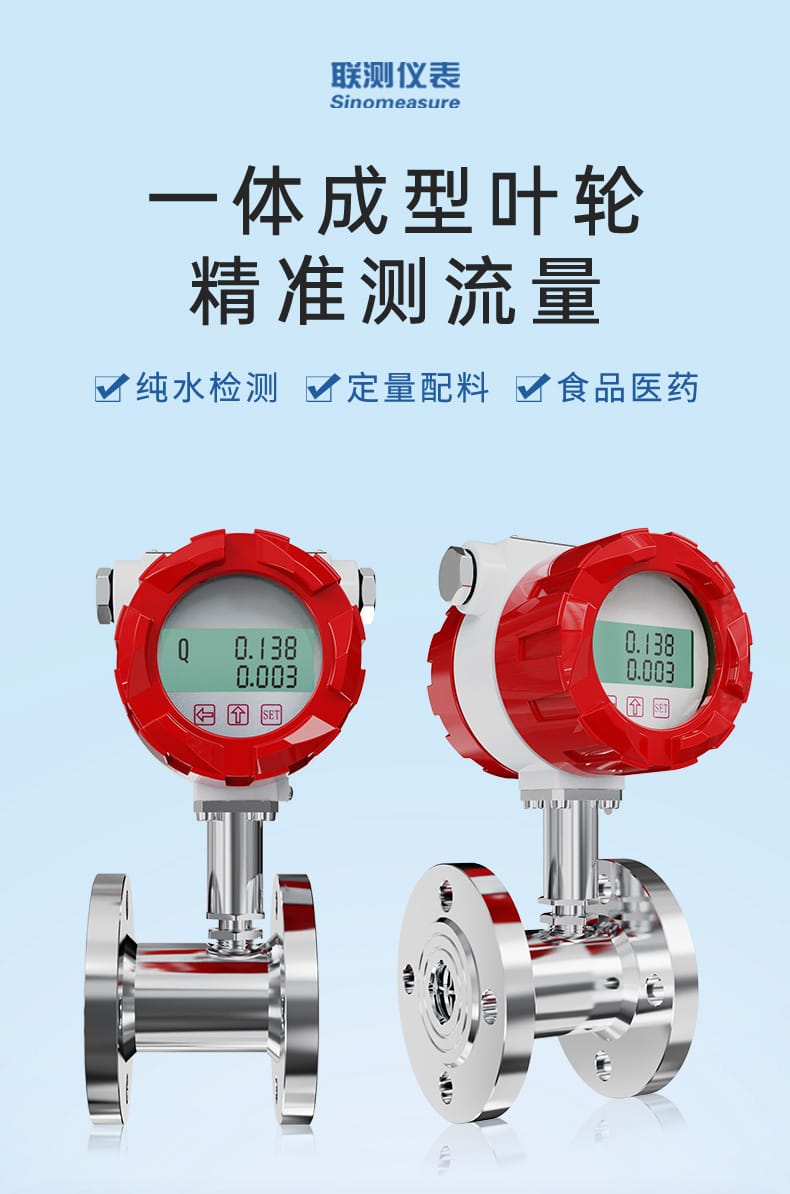

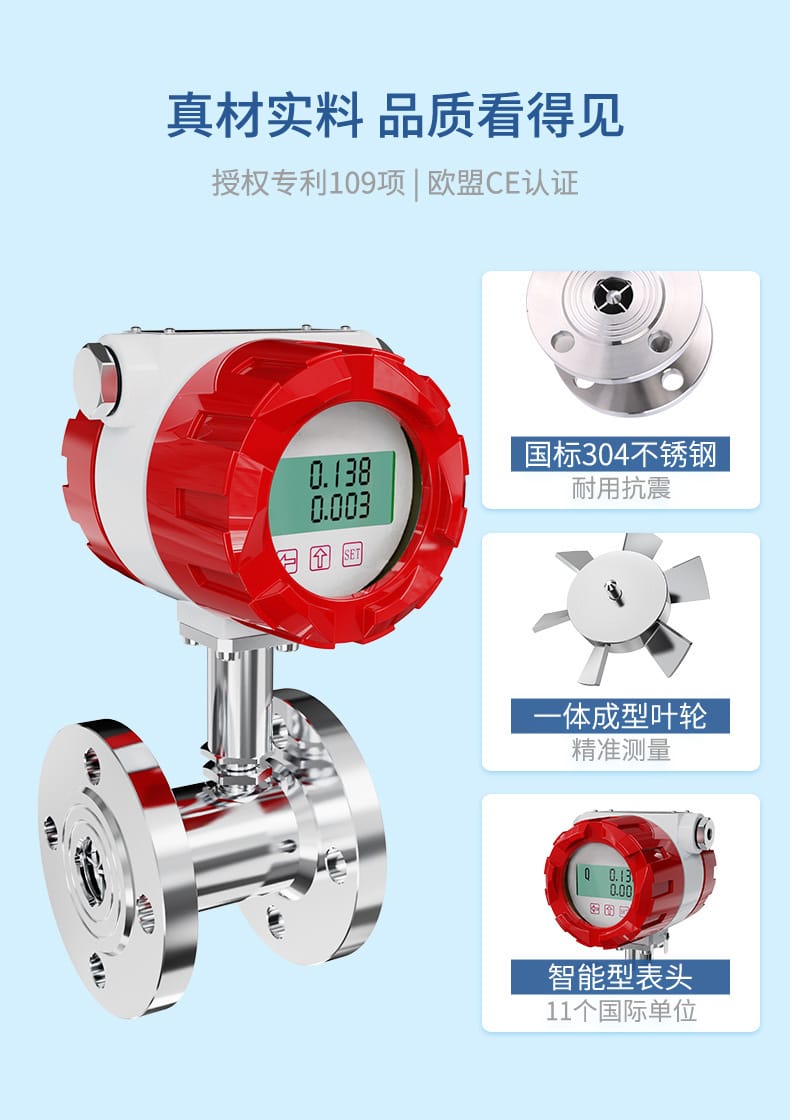

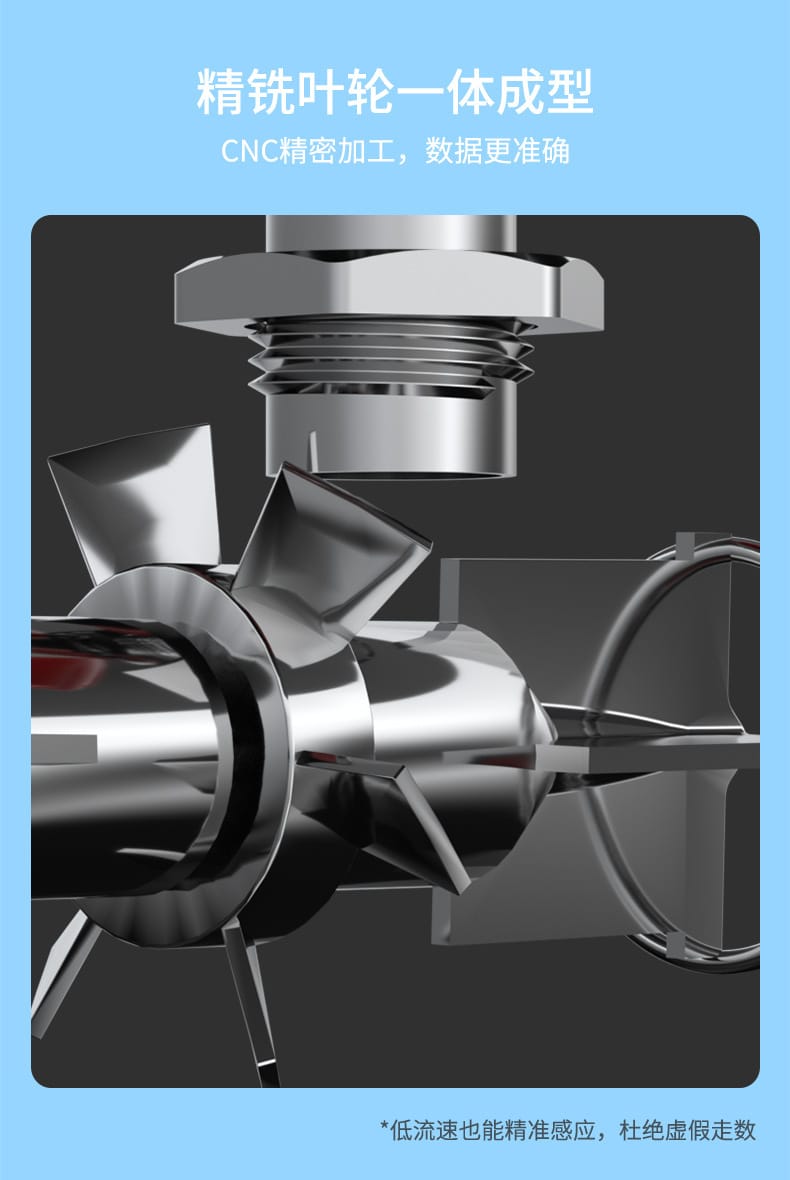

测量原理不复杂：液体流过测量管推动叶轮旋转，叶轮转速与流速成正比，壳体外的磁电感应线圈把转速转换成脉冲频率，表头再按管径和仪表系数把脉冲换算成瞬时流量和累积量。真正影响长期表现的是叶轮本身。LWGY用的是一体成型叶轮，整块材料加工出来，没有焊接和拼接，动平衡一致性好，同一批次的表在低流速段的重复性更容易做齐。

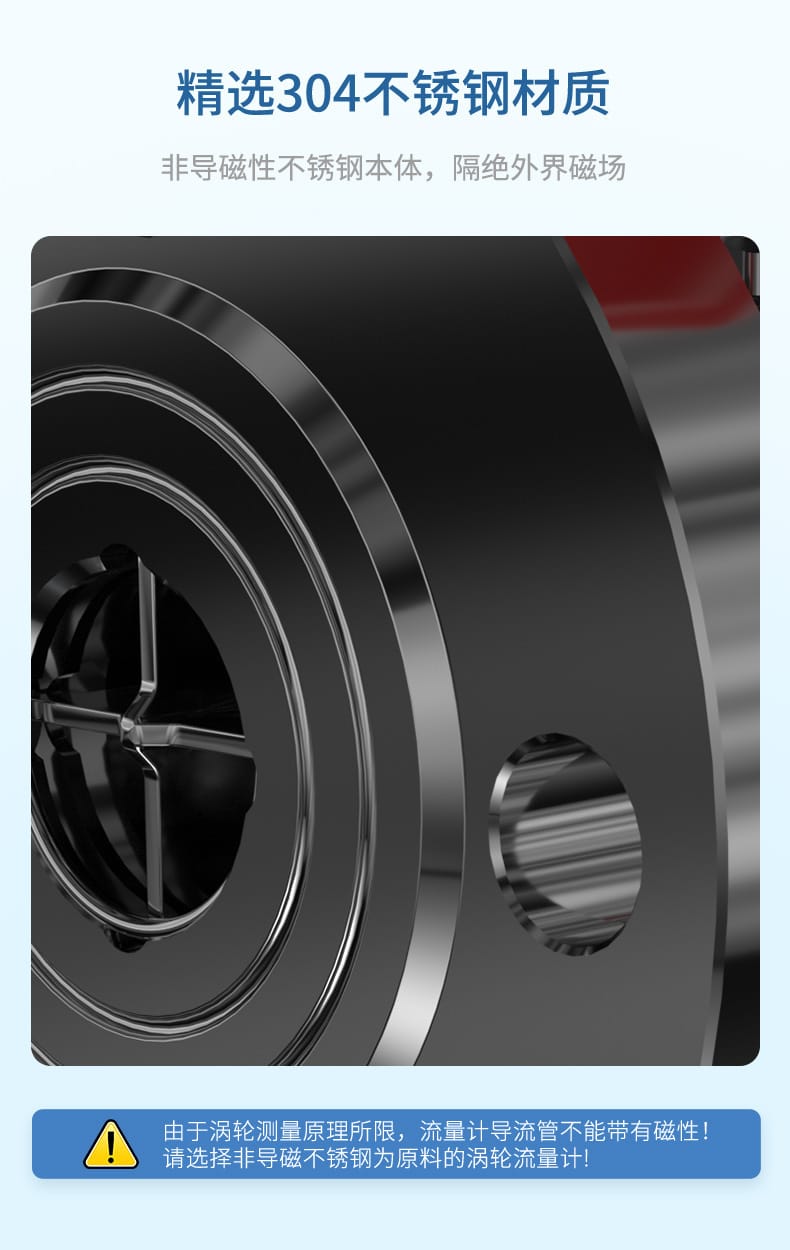

本体材质是国标304不锈钢，非导磁。这一点现场容易被忽略：管道旁边有变频器、电机或大电流电缆时，导磁壳体会把杂散磁场引进测量区，脉冲信号上叠毛刺，累积量就会慢慢偏。非导磁本体等于给信号加了一层屏蔽。

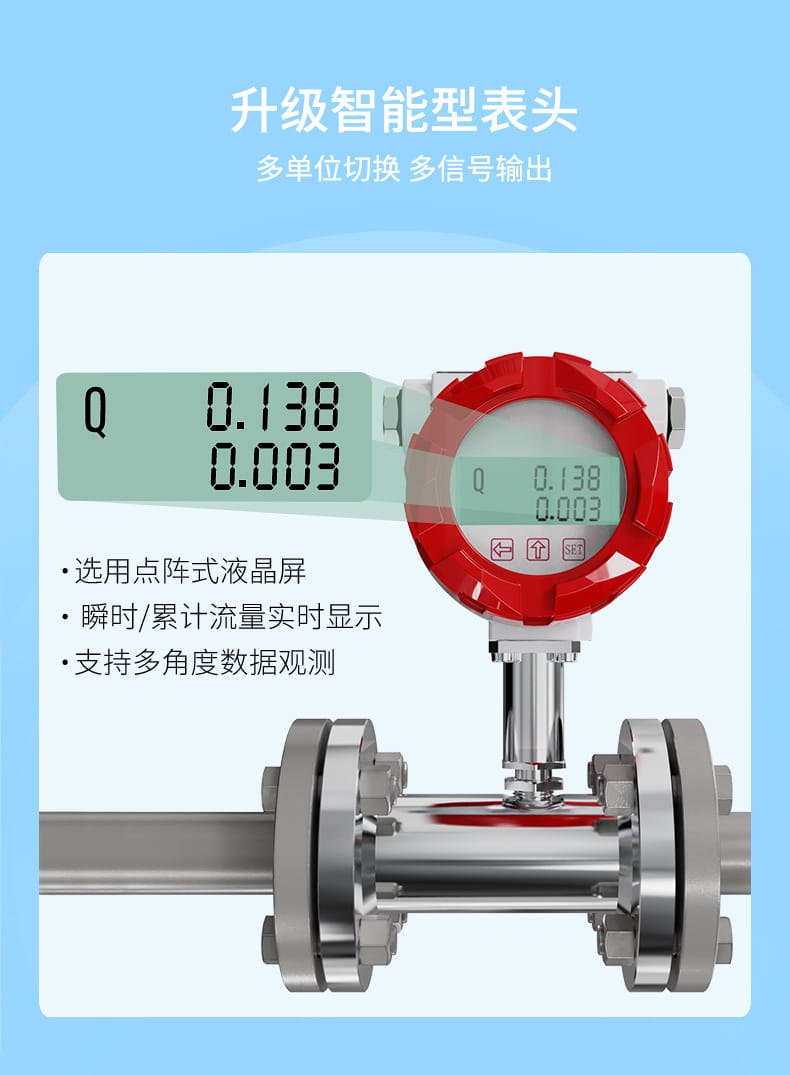

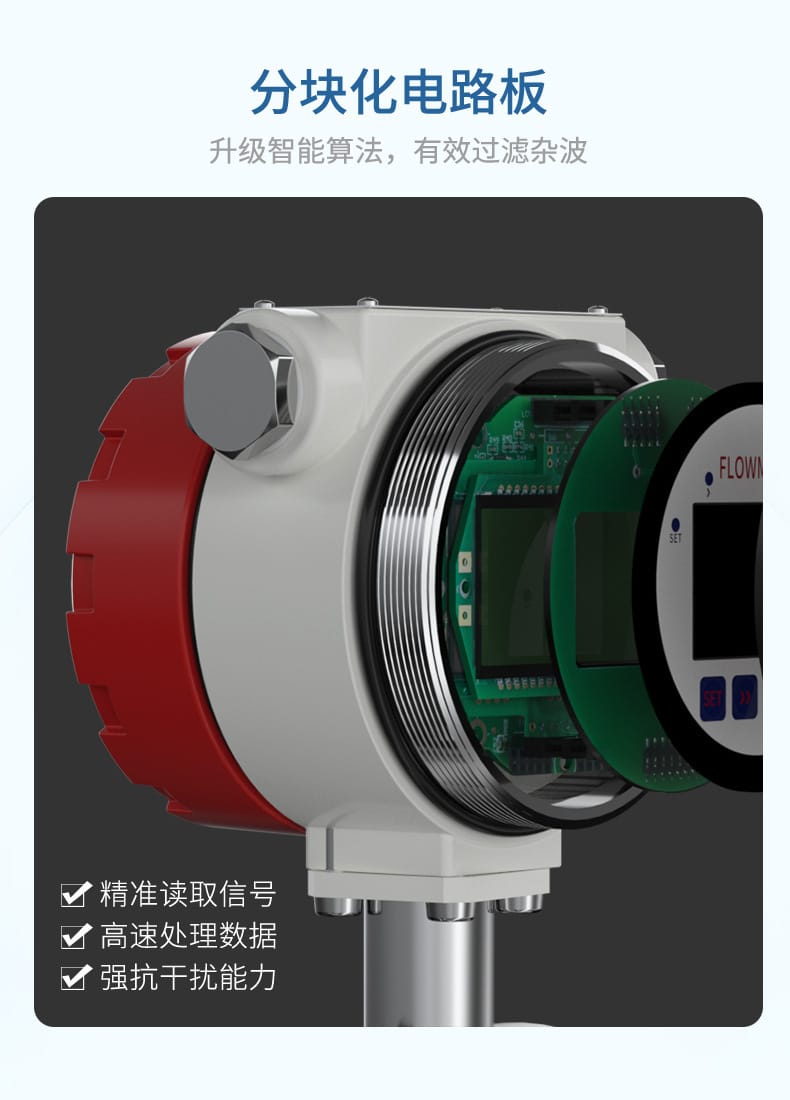

表头部分走的是智能型路线，点阵式液晶屏，支持11个国际单位切换，流量单位不用自己折算。一台表能不能接进现有系统，看的就是输出口够不够用，LWGY在这块把选择权留得比较宽。

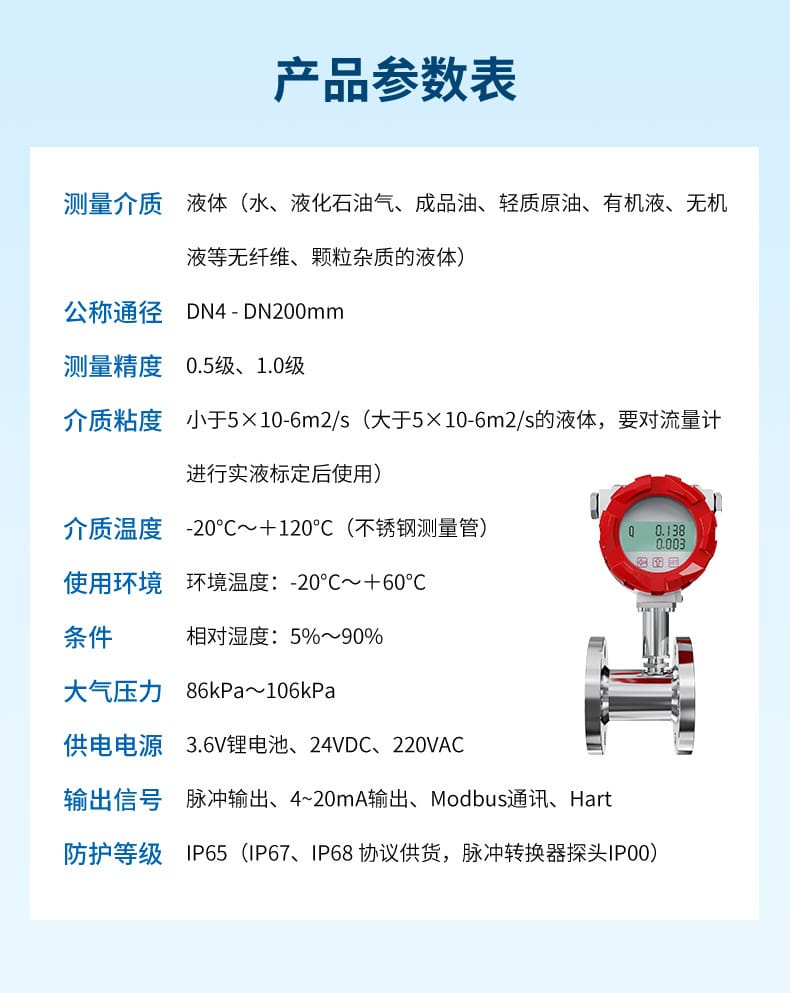

下面这张表是LWGY的通用参数，任何一支表都要满足。口径和连接形式的对应关系放在表后单独讲，因为那才是一台表能不能装上去的关键。
| 参数名称 | 参数值 |
|---|---|
| 测量介质 | 水、液化石油气、成品油、轻质原油、有机液、无机液等 |
| 公称通径 | DN4～DN200 |
| 测量精度 | 0.5级、1.0级 |
| 介质粘度 | 小于5×10⁻⁶ m²/s，大于此值需实液标定 |
| 介质温度 | -20℃～+120℃（不锈钢测量管） |
| 环境温度 | -20℃～+60℃ |
| 相对湿度 | 5%～90% |
| 大气压力 | 86kPa～106kPa |
| 供电电源 | 3.6V锂电池、24VDC、220VAC |
| 输出信号 | 脉冲输出、4~20mA输出、Modbus通讯、HART |
| 防护等级 | IP65，IP67、IP68为协议供货 |

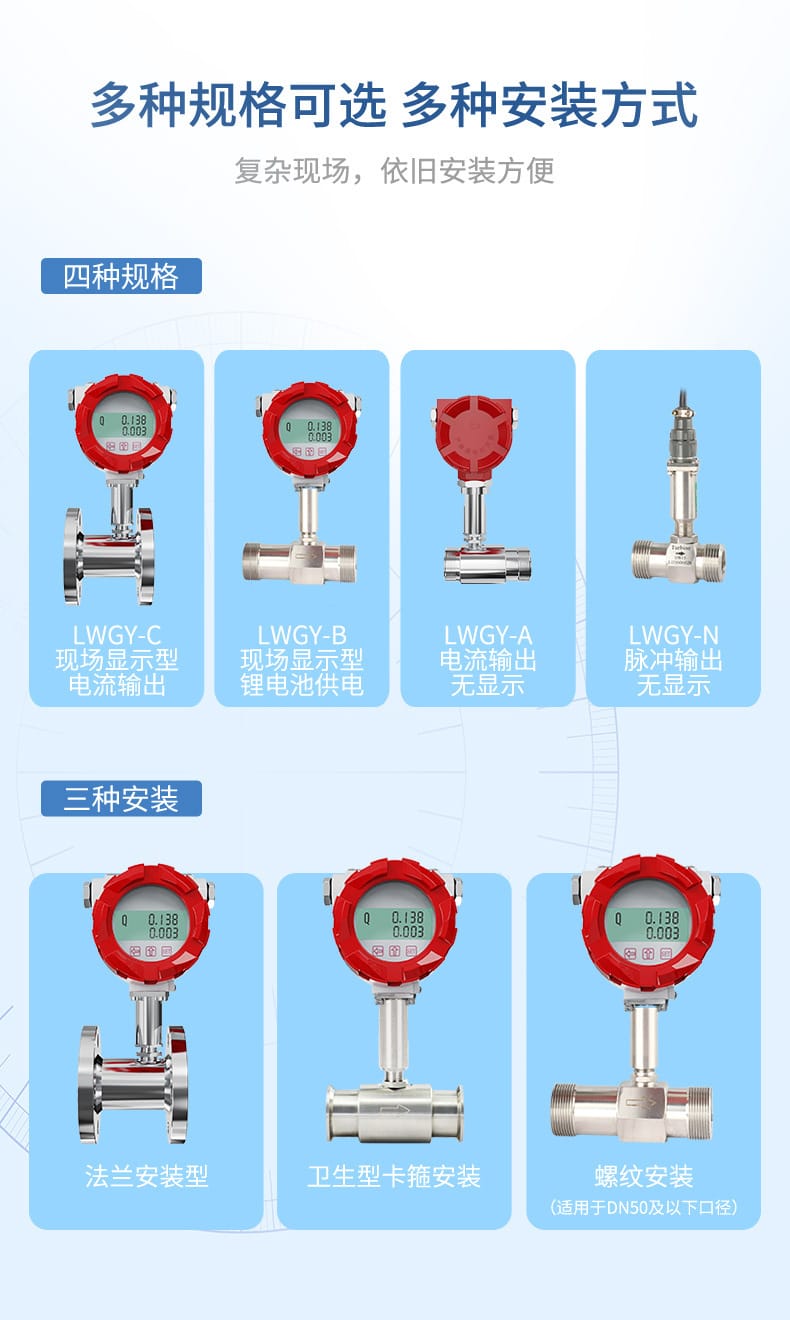

三种连接形式覆盖的口径区间并不完全重叠，这点选型时最容易卡壳。法兰从DN15起步，一直做到DN200；螺纹和卡箍都集中在DN4～DN100这一段。原因在管壁——小口径管道壁厚薄、外径小，车螺纹或上卡箍都比焊法兰省事，而DN100以上的管道本身就用法兰连接，流量计顺着管路走就行。
精度分0.5级和1.0级两档。0.5级用于贸易结算、定量配料这类需要按流量算钱的场合，1.0级用于过程监控和内部计量就够用。精度高的那一档对直管段和介质洁净度同样更敏感，现场条件不理想时，硬上0.5级反而拿不到标称误差。
供电方式跟输出方式绑定。3.6V锂电池供电适合没有外接电源的现场，此时以现场显示和累积计量为主；要输出4~20mA或走Modbus通讯，就得配24VDC或220VAC供电。防护等级方面，IP65是标配，长期户外、地井或冲洗环境要提前说明，IP67和IP68走协议供货。
LWGY能吃的是干净液体这一类：无腐蚀性、不含纤维和颗粒杂质的介质。这个前提划定了它的行业范围，也解释了为什么食品、水处理和油品计量是它的主战场。

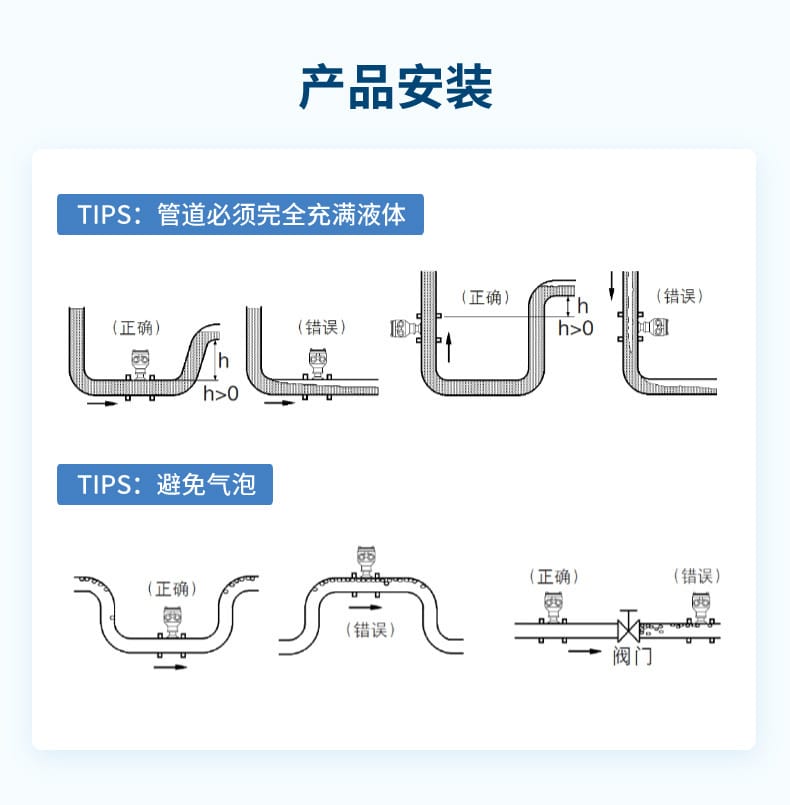

涡轮流量计有一条不能退让的前提：管道内必须始终充满液体。叶轮靠流速推动，管里不满液，叶轮受力就不线性，读数会偏低，而且偏多少没有规律可循。竖直管道上要让流向自下而上，水平管道上流量计不要装在管路的最高点，那里容易积气。
位置安排上，上下游留出直管段，避开弯头、阀门、变径的紧邻区域；装在泵出口时要拉开距离，泵的脉动会让叶轮转速忽快忽慢，累积量对不上。这些要求不涉及具体数字，但现场多留一段管，标定结果通常会好看很多。
三种连接形式在装配手法上各有一处讲究。法兰型靠对中，两片法兰螺栓要对称拧紧，垫片内径不能小于管径；螺纹型拧紧力矩别过头，304不锈钢螺纹咬伤后很难拆；卡箍型拆装最快，但密封圈属于易损件，卫生级场合要按周期更换。
先说粘度这条硬线。介质粘度要小于5×10⁻⁶ m²/s，超过这个值必须做实液标定，出厂标定的系数在粘性介质里会失准。这个参数别小看，不少测重油不准的案例最后都追到这一条上。

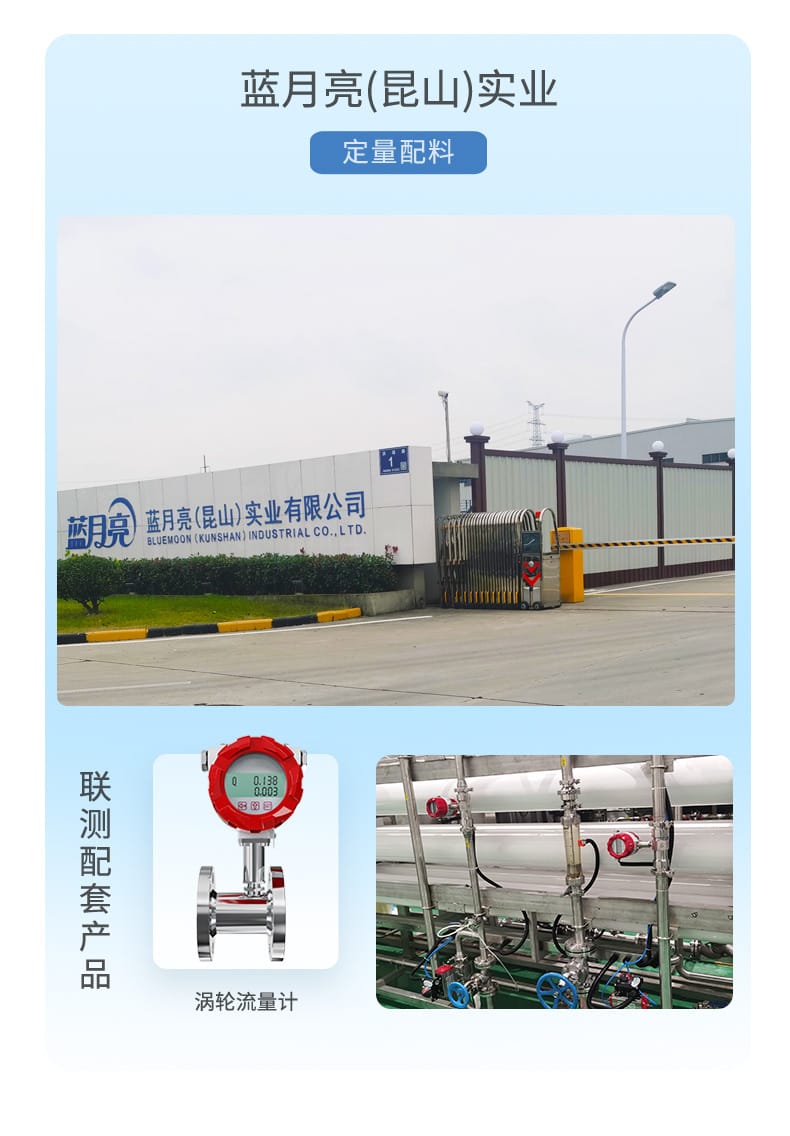

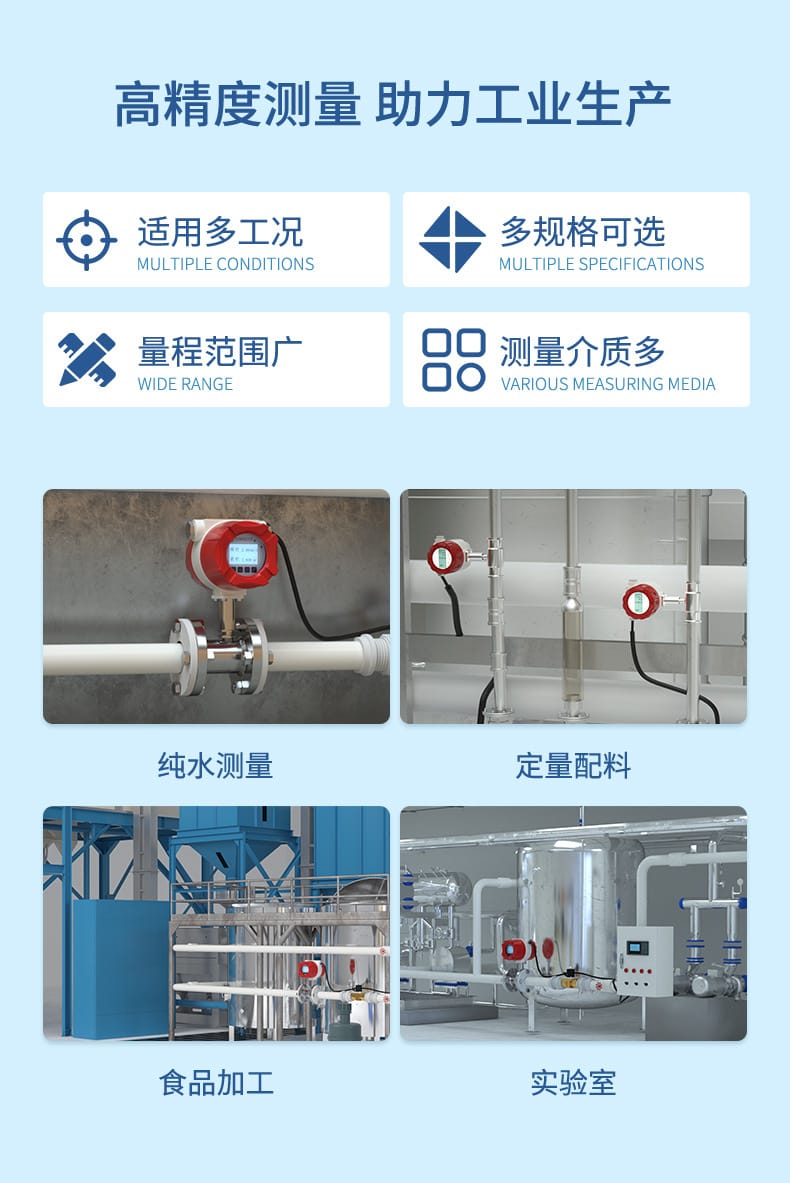

灌装线上管径多在DN15～DN25之间，介质是纯水、糖浆或调配液，卫生级要求高。这里一般选卡箍连接或螺纹连接的LWGY，精度取0.5级，脉冲输出直接进PLC做定量控制，累积到设定值就关阀。选卡箍的理由很实际：换批次要拆管清洗，卡箍几分钟就能拆开，法兰得卸一圈螺栓。
油品计量属于按量结算的场合，精度要求高，管径通常落在DN50～DN80。这一段用螺纹或卡箍都不合适，选法兰连接更稳当。介质是成品油或轻质原油，粘度在限值以内，可以按出厂标定使用。输出方式上，4~20mA接入控制系统做实时监控，Modbus读取累积量做装车批次记录，两种一起用的情况很常见。
DN4～DN10这一段是LWGY覆盖的最小口径，螺纹连接为主。实验室用来做小流量试验和样品定量，自来水厂则装在加药管路上，配合脉冲输出控制加药泵的投加量。小口径表对气泡和杂质更敏感，表前加一只小过滤器，能省掉后续很多校准的麻烦。
要看具体粘度值。介质粘度小于5×10⁻⁶ m²/s可以直接用出厂标定，超过这个值就要做实液标定，否则读数偏差可能超出精度等级范围。重油、原油之外的多数油品在常温下都在限值以内，订货时把介质名称和工作温度一起报给厂家，让他们判断要不要标定。
看管径和现场检修习惯。DN100以下、空间紧凑、经常拆装的管路选螺纹或卡箍；DN100以上管道本身就用法兰，跟着用法兰连接最省事。压力较高或者有振动冲击的场合，法兰连接的可靠性明显更好，螺纹连接在这类工况下容易松动渗漏。
会，而且纯水比一般液体更容易析出气泡。解决办法有两层：安装上避免把表放在管路最高点和泵的吸入口附近，竖直管道让流向自下而上；管路上加排气阀，把积在管道顶部的气体放掉。气泡经过叶轮时转速会瞬间变化，脉冲数跟着跳，累积量就不准了。
差在测量误差的允许范围，0.5级大约是1.0级的一半。值不值要看用途：贸易结算、定量配料、按流量计费的场合，误差直接对应钱，选0.5级；内部过程监控、只看趋势不看绝对值的场合，1.0级够用。还要记住一点，高精度档对直管段和介质洁净度更敏感，现场条件跟不上时，标称精度发挥不出来。

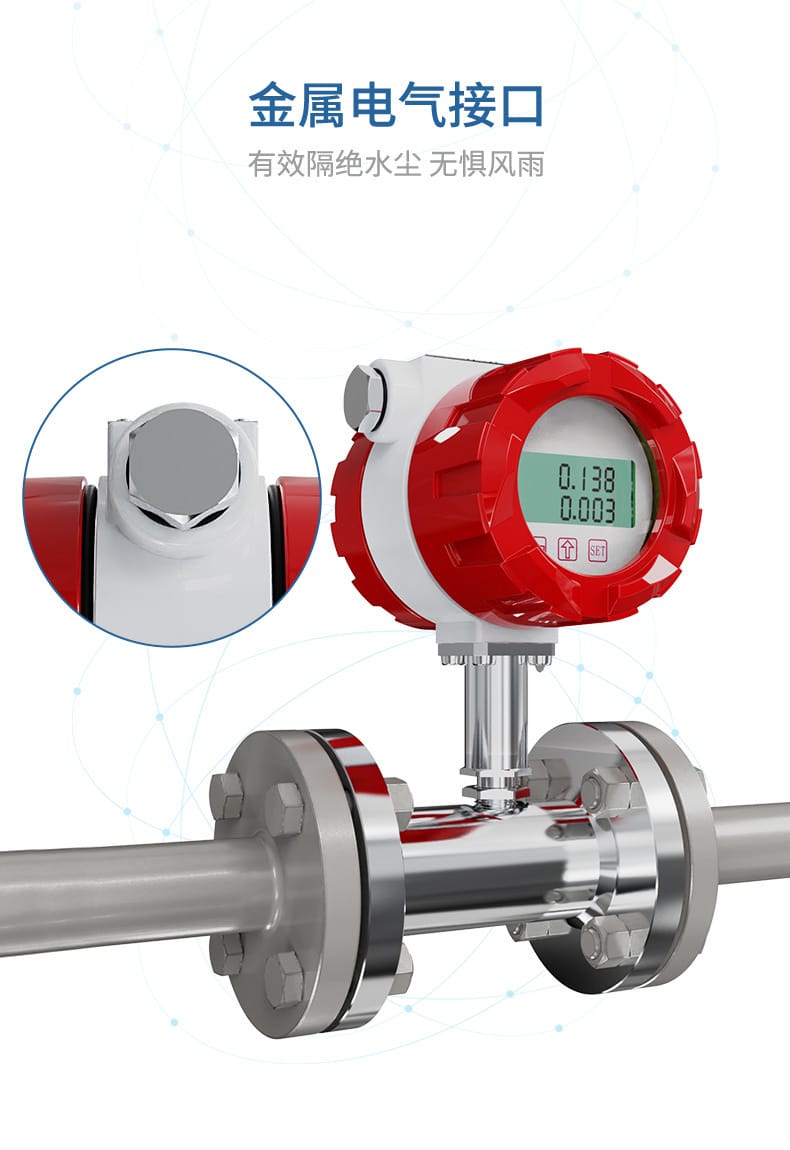

短时淋雨和一般潮湿环境够用，长期露天、地井或者经常冲洗的位置就不够了，这类现场要在订货时说明，选IP67或IP68的协议供货版本。另外接线口的方向比防护等级更容易被忽略——表头平装时接线口朝下的那一种，雨水不会顺着电缆渗进表壳，装的时候顺手把线缆弯出一个向下的滴水弯，比事后返修省事得多。
