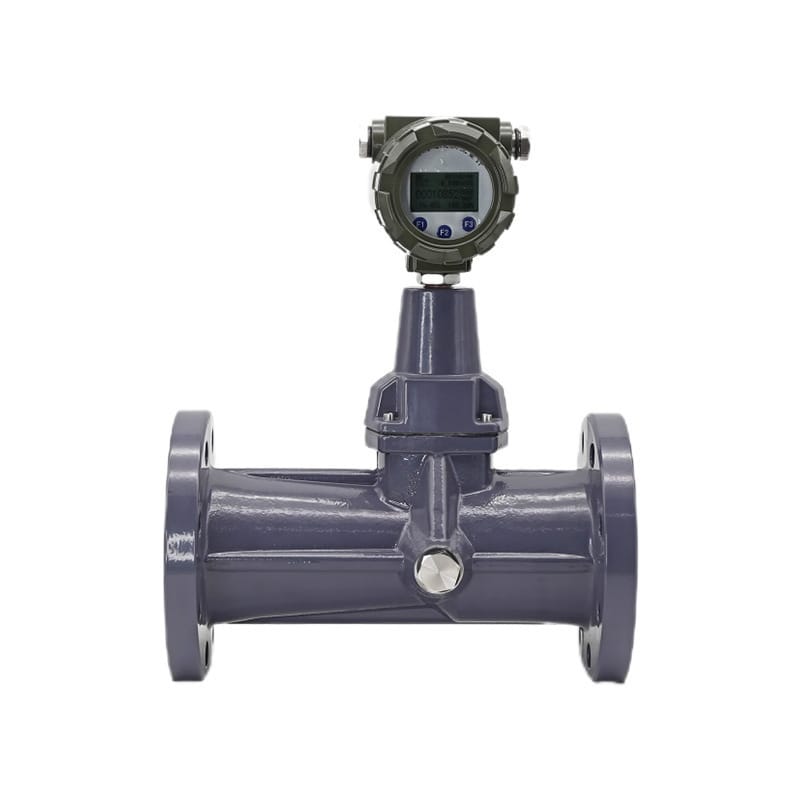

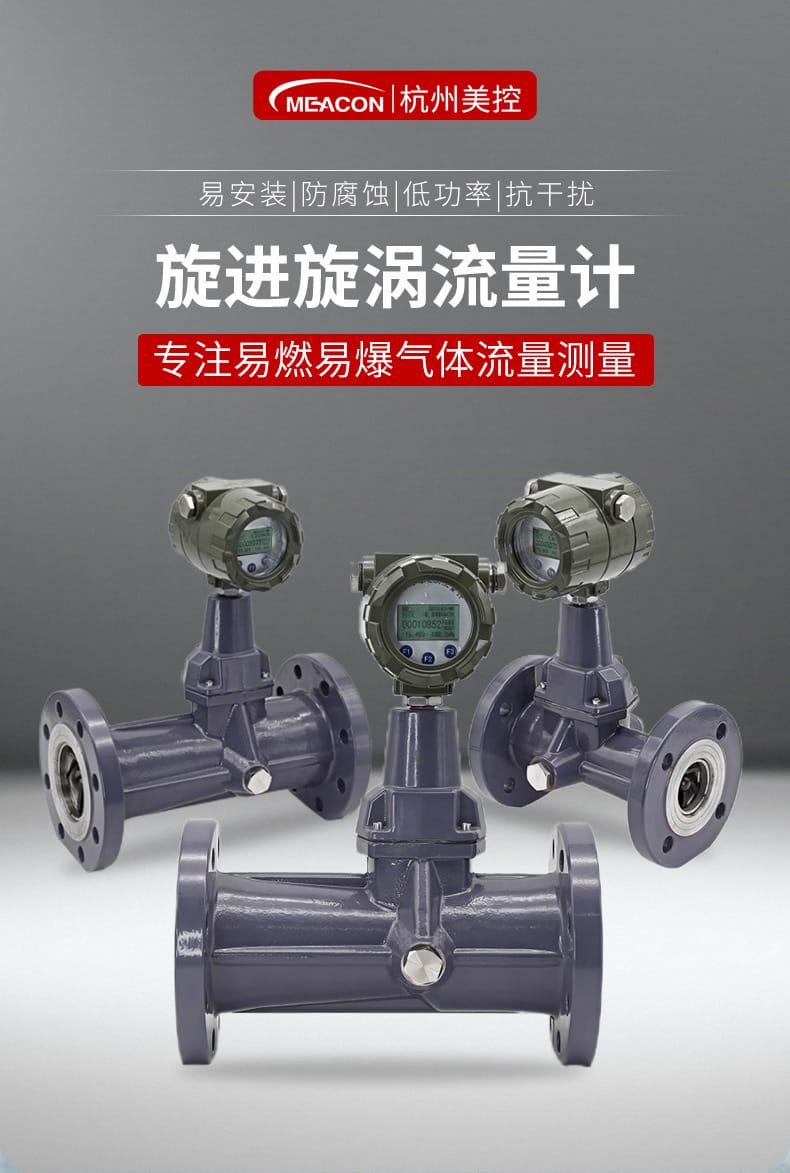

美控（MEACON，杭州美控）的智能防爆旋进旋涡流量计，测的是气体。天然气、煤气、沼气、丙烷、压缩空气、氮气，只要介质干净、压力高于10kPa，都能进这台表。它的测量管里没有叶轮也没有涡轮，气体穿过旋涡发生体后被强制旋转，旋涡中心沿轴线进动，进动频率与流速成比例，传感器拾到这个频率就换算出流量。同一个表体下分出三种型号走向：普通型（P）、防爆型（B）和带温压补偿的Y型，口径从DN15排到DN200。选型的第一个岔路口不是口径，是现场算不算爆炸性环境。

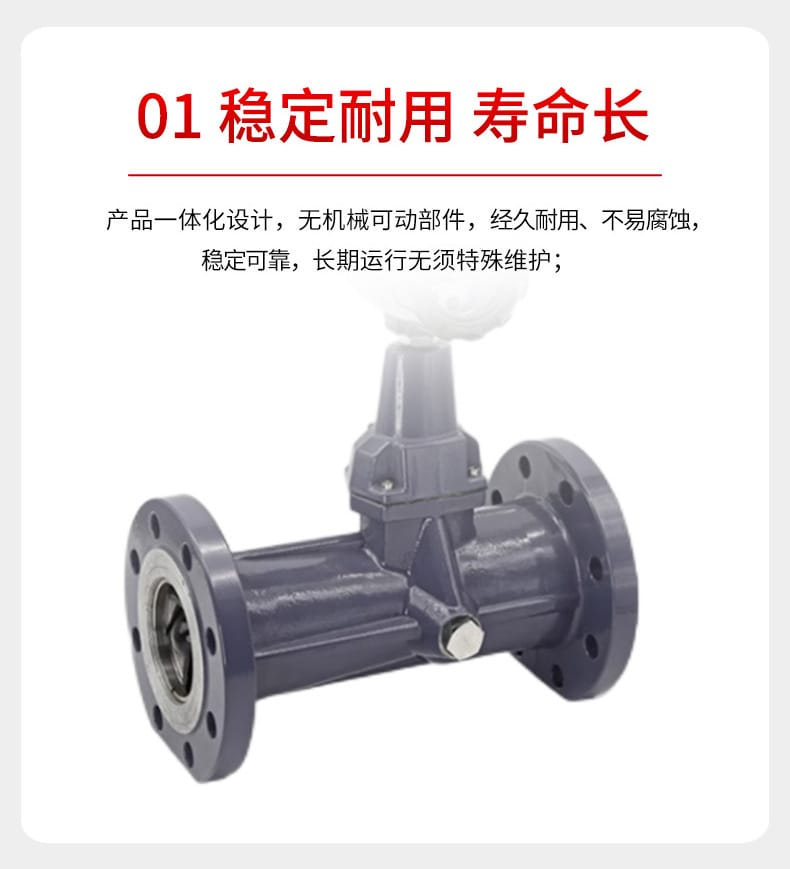

旋进旋涡的测量原理决定了它的性格。管道里没有可动部件，磨损只发生在流体通道的内壁上，正常工况下不需要按周期更换运动件，这是它比涡轮表省心的地方。旋涡进动频率与体积流量接近线性，量程下限压得比较低，DN15这种小口径也拿得到可用读数。

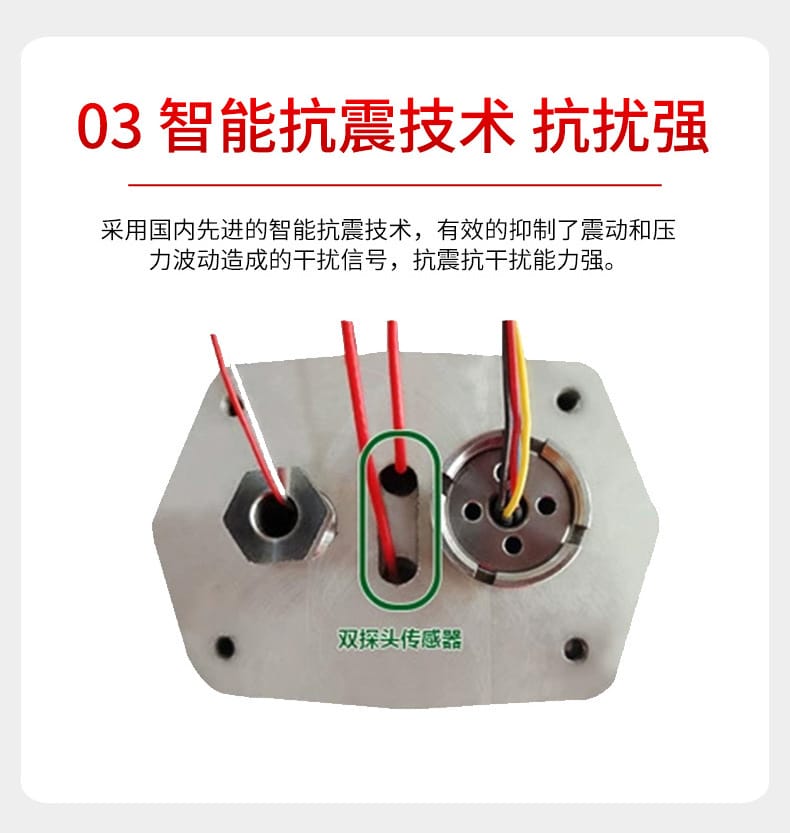

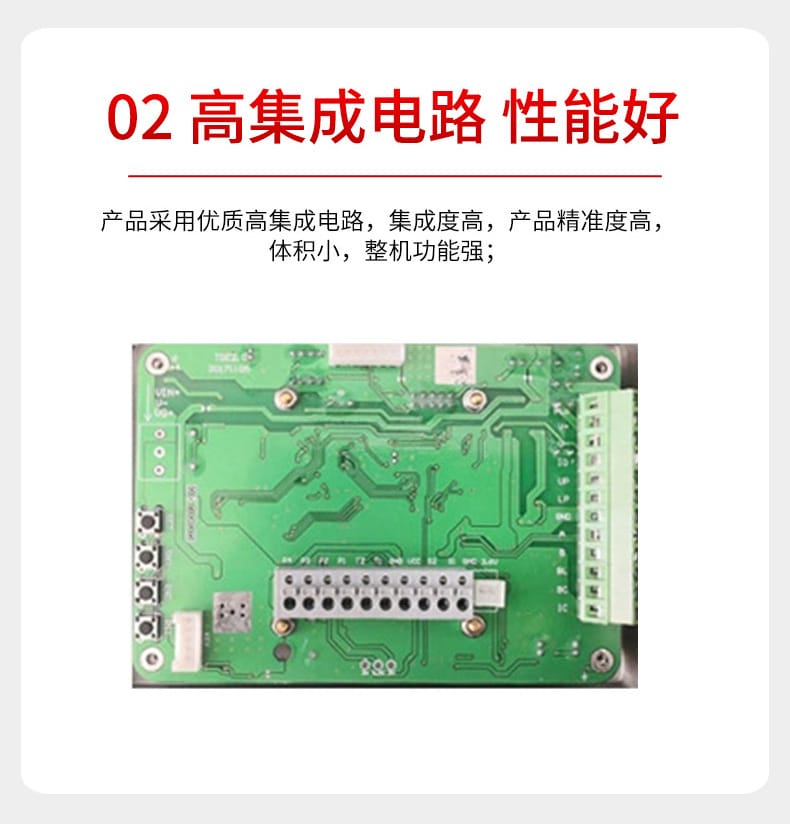

信号处理部分是这款表拉开差距的地方。双探头传感器同时拾取旋涡信号，管道振动会被两个探头同相收进来，做差之后抵消掉一部分；再加一层智能抗震算法，压力波动引起的假脉冲也压得住。整套电路的功耗控制得低，锂电池版本才能在无市电点位独立跑起来。

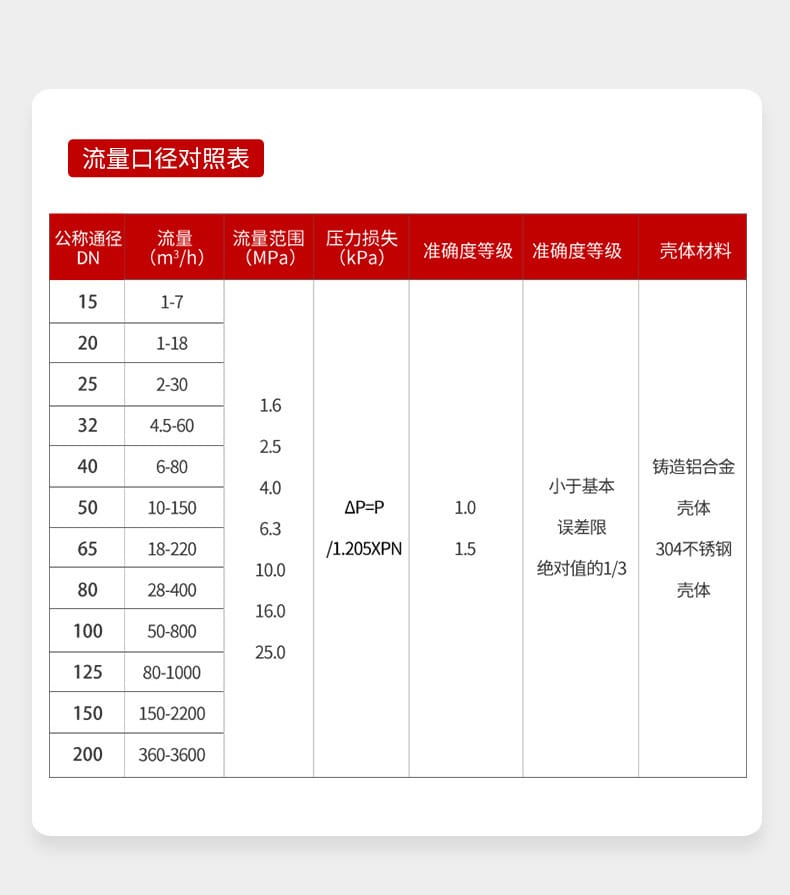

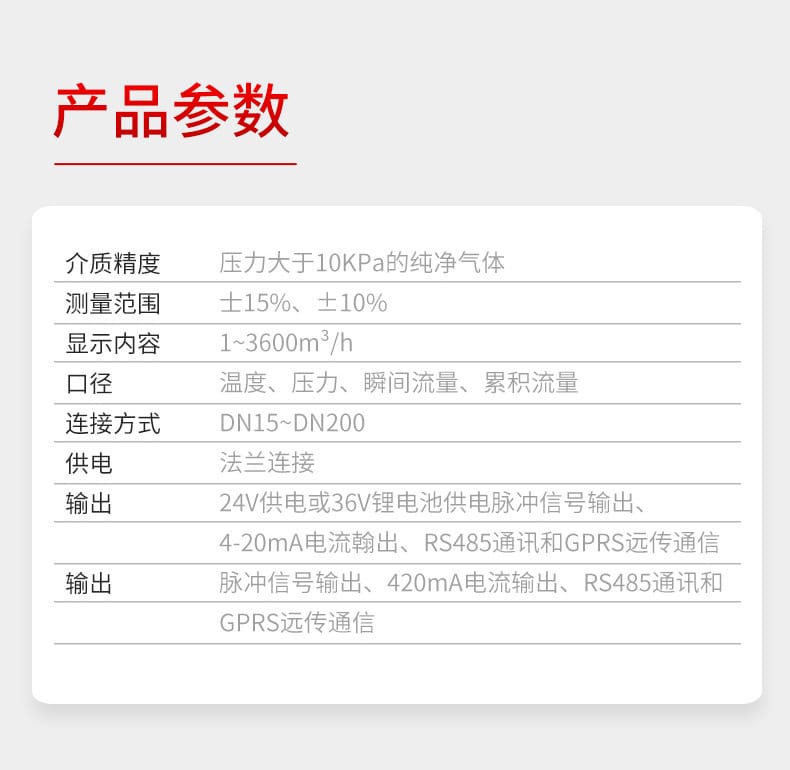

下表是全系列共用的指标，P、B、Y三种配置都落在这些数字之内，型号差别不体现在这里。有一点容易忽略：口径和公称压力是两套独立的选择，DN200配1.6MPa和DN50配25.0MPa都成立，先把介质种类、流量区间、管道压力三个数定下来，再回头对表。流量范围1～3600 m³/h是全系列拉通的说法，小口径落在这个区间的下端，DN200落在上限一端，中间按口径递进。
| 参数名称 | 参数值 |
|---|---|
| 适用介质 | 天然气、煤气、丙烷、空气、氮气等洁净气体，介质压力＞10kPa |
| 口径范围 | DN15～DN200 |
| 流量范围 | 1～3600 m³/h（全系列） |
| 准确度等级 | ±1.0%、±1.5% |
| 公称压力 | 1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 16.0 / 25.0 MPa |
| 连接方式 | 法兰连接 |
| 供电方式 | 24V DC 或 3.6V 锂电池 |

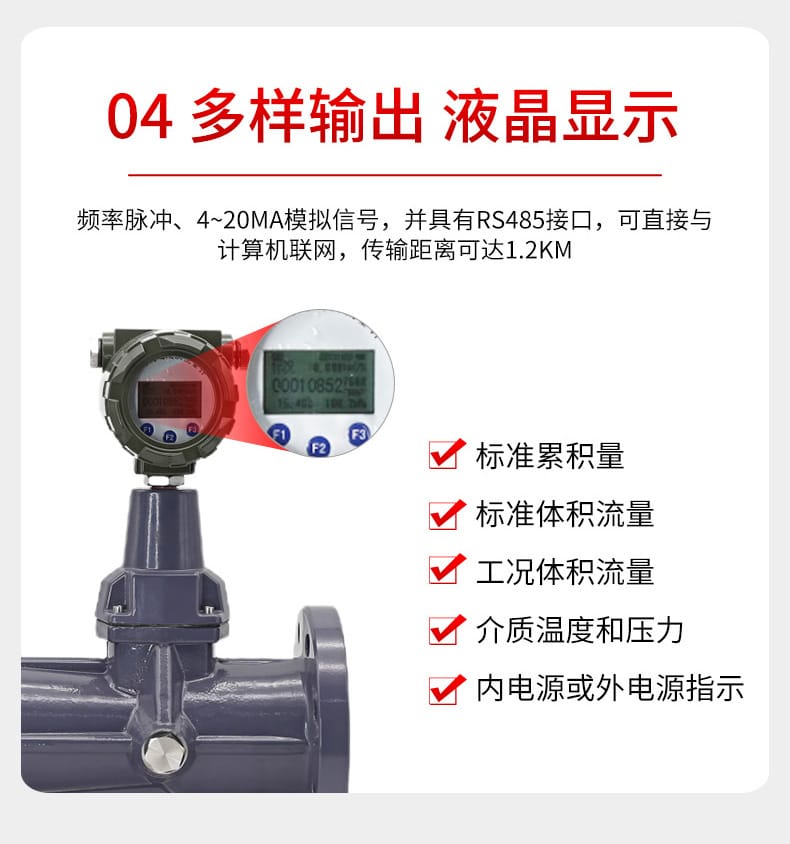

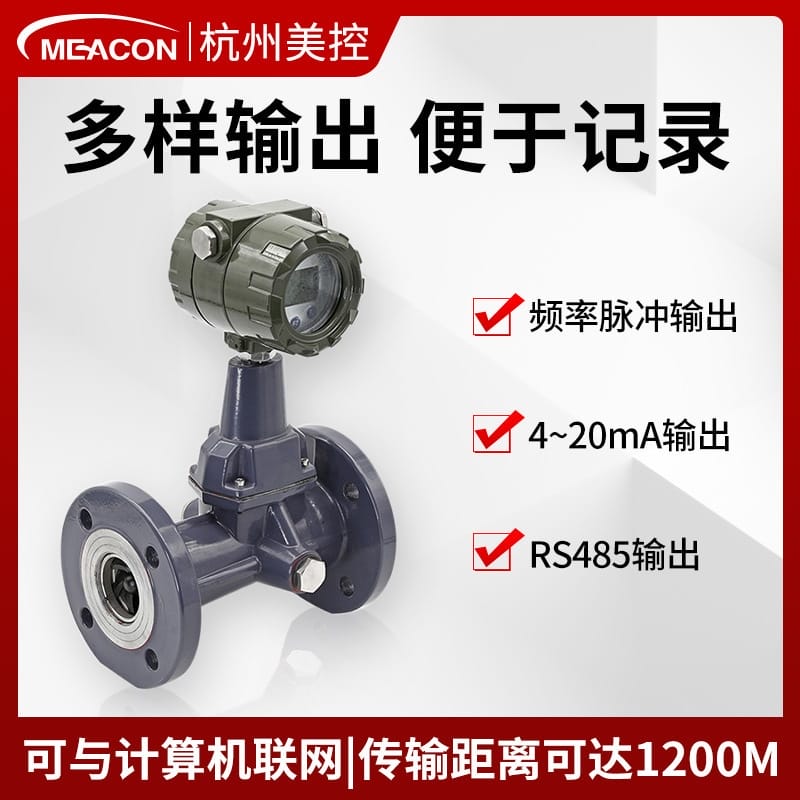

| 输出信号 | 频率脉冲、4～20mA 模拟信号、RS485 通讯、GPRS 远传 |
| 通讯距离 | RS485 传输可达 1.2 km |
| 补偿功能 | 可选温度压力补偿（Y型），自动换算标况流量 |
| 显示内容 | 瞬时流量、累积流量、温度、压力、电源状态 |
| 壳体材料 | 铸造铝合金、304 不锈钢 |
| 防护等级 | IP65 及以上 |
| 工作环境温度 | -25℃ ～ +60℃ |
| 相对湿度 | ≤95% |

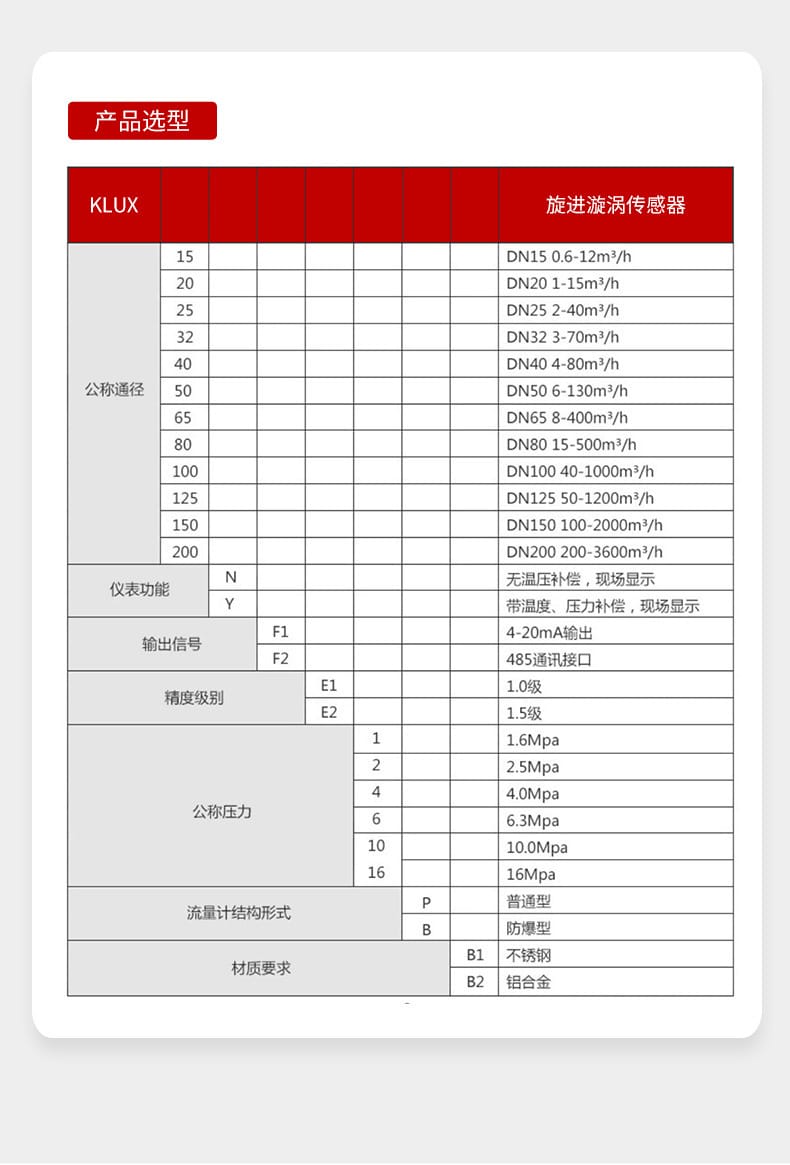

原料里把结构形式分成普通型（P）和防爆型（B），又单独给出一个带温压补偿的Y型。这三者不是并列的三款表，而是同一表体上的三组配置：P和B是结构上的二选一，Y是在选定结构之后叠加的功能项。一台DN80的表可以写成P型不带补偿，也可以写成B型带补偿，结构代号和功能代号一起标，选型单上才不会有歧义。
| 型号 | 结构与功能 | 主要差异 | 适合场合 |
|---|---|---|---|
| P型（普通型） | 非防爆结构 | 可叠加温压补偿，成本相对低 | 压缩空气、氮气等非爆炸性场所 |
| B型（防爆型） | 防爆结构 | 接线与穿线需符合防爆规范 | 天然气、煤气、丙烷等易燃易爆区域 |
| Y型（温压补偿型） | 功能叠加项 | 内置温压补偿，输出标况流量 | 温压波动大、需要贸易结算的管路 |
气体计量在各行各业里的分量不一样，同一款表在不同现场承担的角色也完全不同。有的是贸易结算的凭证，差一点就是钱；有的只是过程控制的一个环节，够用就行。选型前先把这台表的读数拿去干什么弄清楚，比对着参数表纠结半小时有用。
农夫山泉、可口可乐、长安汽车、万科、中国航天、中船重工、霍尼韦尔等企业都用过美控的产品，累计服务超过70万用户。美控是国家级“专精特新”企业、国家标准主要起草单位，持有近100项技术专利，通过ISO 9001、SGS、CE、CQC等认证，年产超30万台传感设备，全国设有30多个技术服务办事处。
这台表对安装位置的容忍度中等，管道里的流场好不好，直接反映在读数上。旋进旋涡靠的是稳定旋转的旋涡，进表之前气流带着弯头的旋转或者阀门的扰动，旋涡结构就被打乱，误差跟着上来。
安装环境要求干燥通风，避免阳光直射和雨水浸泡，露天安装建议加防护罩。环境温度控制在-25℃～+60℃，相对湿度不超过95%。外供电点位用24V DC稳压电源，没有市电的场合走锂电池版本，接线盒和电池仓的密封圈在装回时要检查到位。
有几条红线不能碰，踩了不是精度变差的问题，是表直接坏掉或者防爆资质作废的问题。
调压站出口的天然气要按标况结算，温度和压力随季节波动明显，这类点位一般选B型叠加Y型补偿，口径集中在DN80到DN150。流量计装在调压器下游的直管段上，读数通过RS485传到站控系统，传输距离在1.2km以内不需要加中继。冬季用气高峰温度低，没有温压补偿的话，工况体积和标况体积的差值会拉开好几个百分点。
沼气从厌氧罐出来带着饱和水蒸气和硫化氢，进表前的脱水除硫环节不能省。这个现场选的是304不锈钢壳体的B型，安装在脱硫塔之后、储气柜之前，属于爆炸性区域，接线按防爆规范走。运行中要盯的是介质湿度，一旦脱水装置效率下降，读数就会开始跳，这时候先查气源处理，不是怀疑表坏了。
车间里各条支管要单独核算用气量，介质干净、无爆炸风险，选P型就够用。口径多在DN25到DN50之间，24V DC供电，脉冲输出直接进PLC的高速计数模块。这种场合对精度的要求是±1.5%量级，重点在于长期稳定性，表里没有可动件，几年下来零点漂移很小，维护量基本只有定期看看接线。
能测，前提是把水拿掉。旋进旋涡表只认干燥洁净的气体，沼气从罐里出来通常带饱和水蒸气，进表之前要在管路上做脱水和除硫。介质湿度长期偏高，旋涡信号会被液滴打散，读数跳，传感器也容易积污。壳体建议选304不锈钢，耐腐蚀余量更足。
看用途。内部过程控制、只关心工况体积流量，不带补偿也能用；涉及贸易结算或者内部核算，就要换算到标况体积，Y型把温度和压力测点集成在同一表体里，自动换算，省掉外挂变送器和二次计算。介质温压波动越大，补偿修正的价值越高。
判断依据只有一个：安装位置在不在爆炸性气体环境分区内。天然气调压站、煤气车间、丙烷储罐区属于这类场所，选B型并按GB3836规范接线，穿线管和密封接头都不能省。压缩空气站、氮气管道、通风良好的非爆炸区域用P型就够，没必要为用不上的防爆结构付成本。分区界线不清楚时，先看设计院给的区域划分图。
10D和5D是建议值，作用是让气流在进表之前把旋转和扰动衰减掉。装在单弯头后、阀门后的位置，扰动本来就大，直管段再缩短，误差会往1.5%以外跑。空间确实不够，可以把前直管段往10D靠、后直管段略压，或者把表位挪到一段相对平直的管路上，别硬塞在泵出口或调节阀下游。
1 m³/h是这条产品线的流量下限，DN15正是对着这个下限设计的，实验室台位、小型燃烧器这类场景可以用。小口径对介质洁净度更敏感，管内径小，一粒焊渣就能改变流场。选DN15之前先确认最小流量落在量程的哪一段，长期贴着量程下限跑，读数稳定性会打折。
