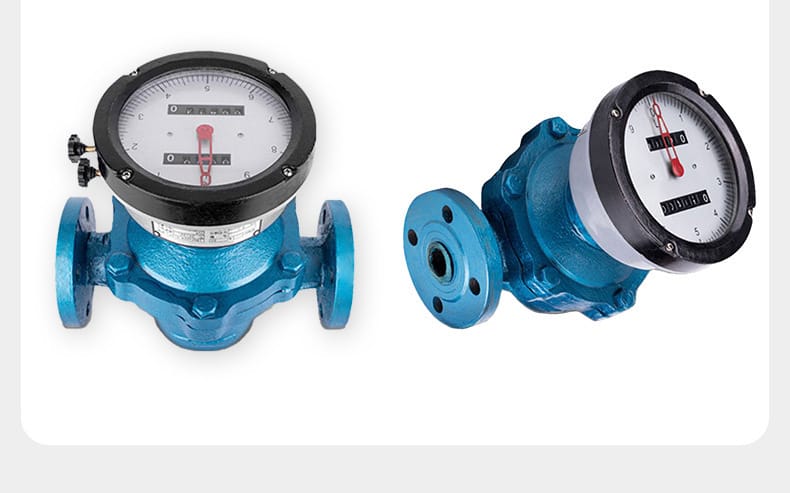

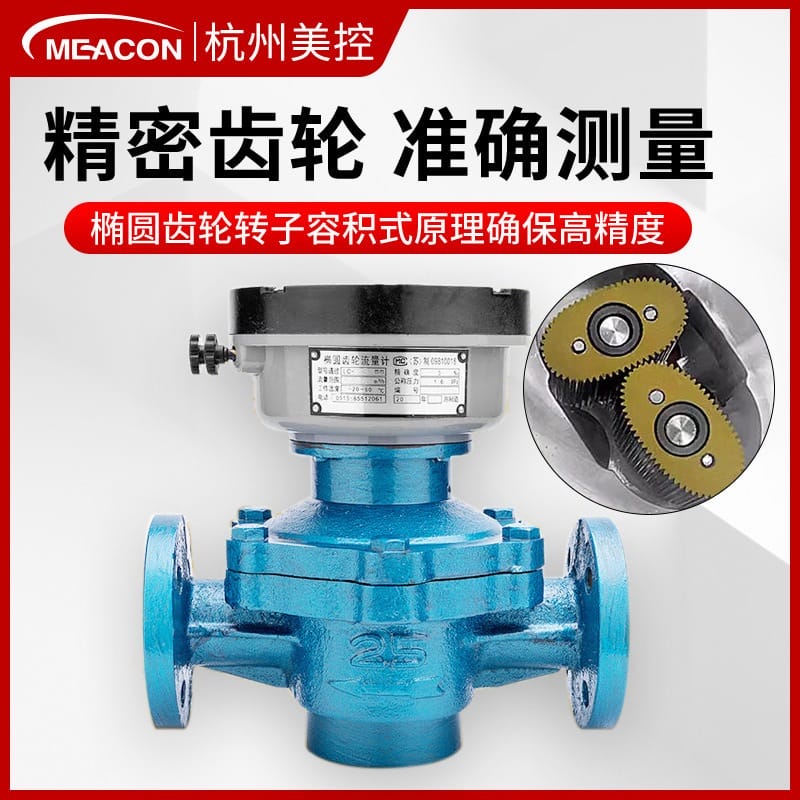

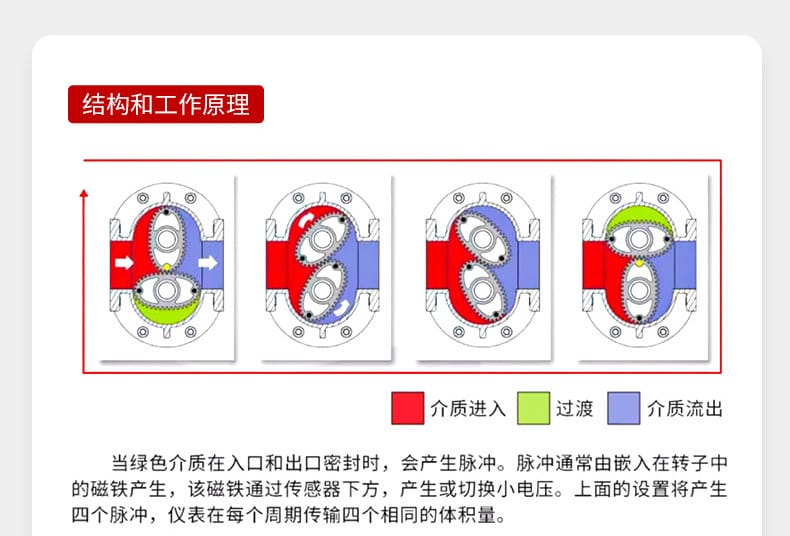

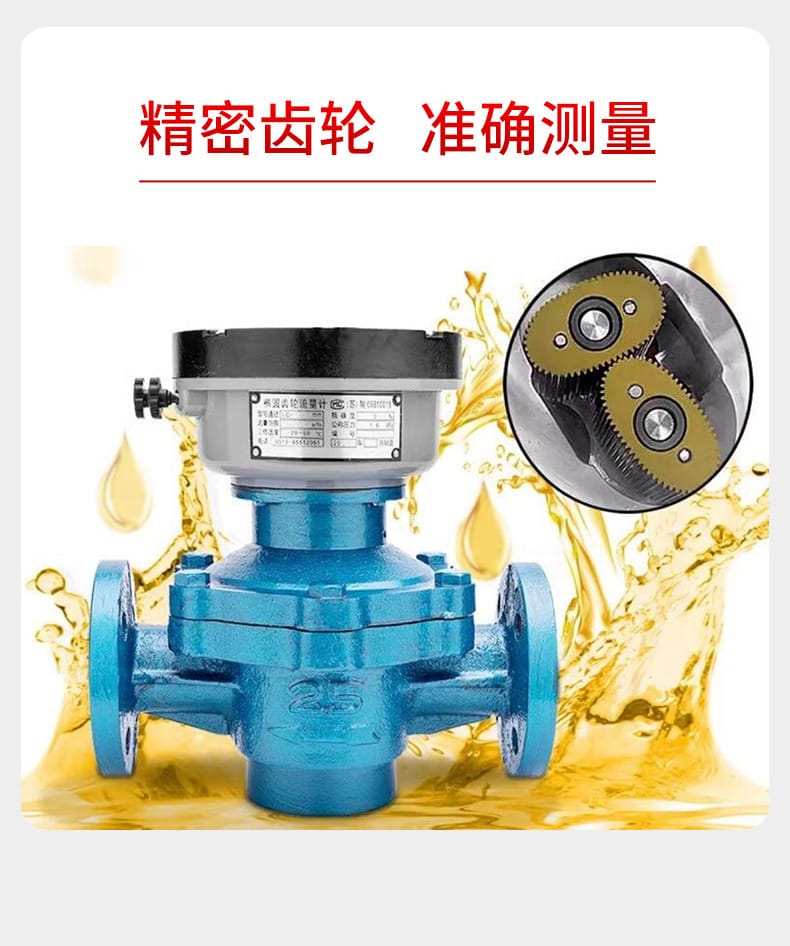

美控（MEACON，杭州美控自动化技术有限公司）这款椭圆齿轮流量计，从命名就能看出它盯住的是柴油、食用油、树脂这一类粘度不低、温度不低的液体。它属于容积式流量计，靠计量腔内一对椭圆齿轮啮合转动，把流体一室一室地排出去，不是靠流速折算，所以在粘度大、流态差的管线上反而比涡轮、电磁那几类仪表更稳。这个系列按口径分成LC-10到LC-200等规格，按壳体材质分成LC-A、LC-E、LC-B三个代号，选型时先定口径和材质，再定信号输出，基本就不会跑偏。

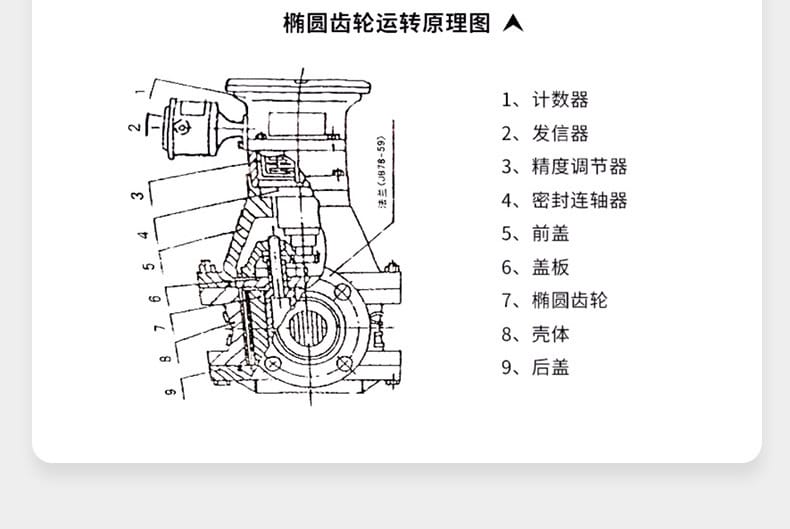

共性的部分先说清楚。进出口压差推动齿轮旋转，每转一圈排出固定体积的液体，转数经减速机构传给指针或发信器，得到瞬时流量和累积总量。这套原理不受介质电导率影响，也不像差压式那样要求足够长的前后直管段，基本误差限做到±0.5%，高精度型可到±0.2%，压力损失控制在≤0.1 MPa。
变的地方在于适应能力。介质粘度覆盖2~75 mPa·s，部分型号扩展到2~200 mPa·s，树脂、胶水、乳液这类常温下几乎不流动的物料也能计量。标准型介质温度-20℃~+100℃，高温型可以定制。壳体材质分三种，这是选型时最该先定下来的一项。

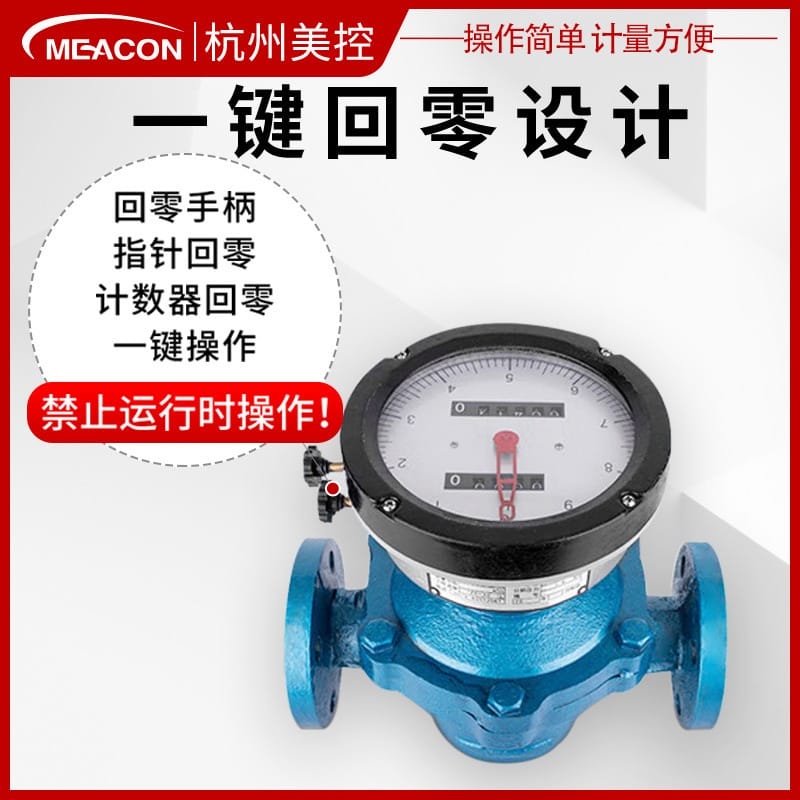

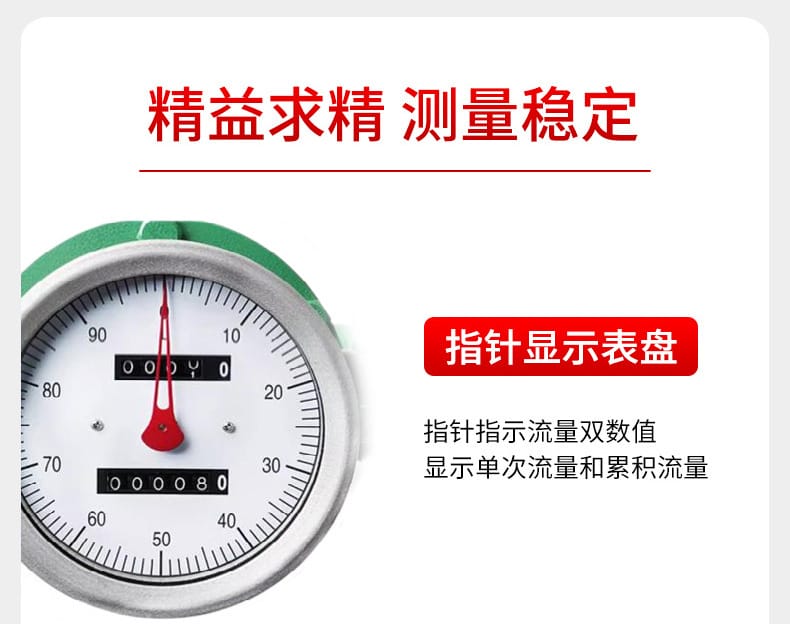

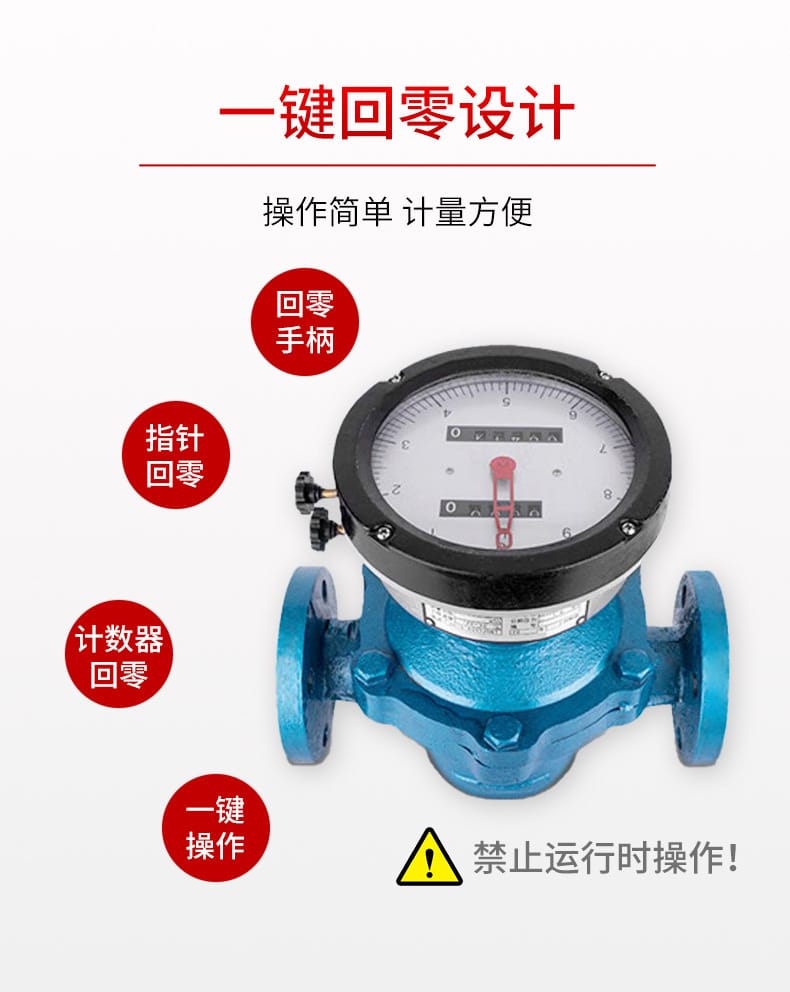

输出方式分三档：标配机械指针就地显示，另可选脉冲信号和4-20mA电流输出。机械式回零手柄用于单次计量清零，灌装和批次管理时很实用——操作工站在表前就能复位，不必绕到中控去改参数。这个手柄在运行过程中不能碰，后面还会专门说。

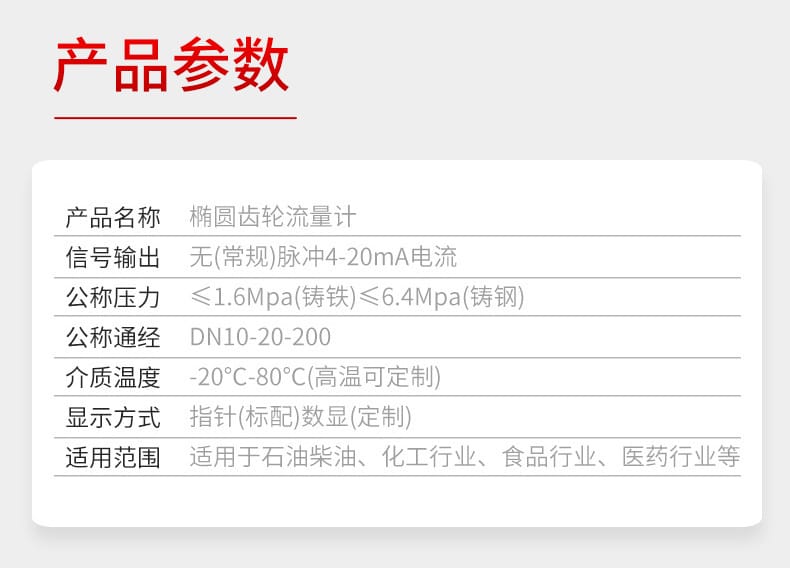

下面这张表是整个系列通用的参数，材质差异和不同口径的流量范围单独列出。
| 参数项目 | 参数值 |
|---|---|
| 产品名称 | 椭圆齿轮流量计（容积式） |
| 公称通径 DN | DN8~DN200，常见DN10、15、20、25、40、50、65、80、100、150、200 |
| 公称压力 | ≤1.6 MPa（铸铁LC-A、不锈钢LC-B）；≤6.4 MPa（铸钢LC-E） |
| 介质温度 | -20℃~+100℃（标准型），高温型可定制 |
| 液体粘度适用范围 | 2~75 mPa·s（普通型）；2~200 mPa·s（部分型号） |
| 精度等级 | ±0.5%（0.5级）；±0.2%（0.2级高精度型） |
| 压力损失 | ≤0.1 MPa |
| 最小分度值 | 0.01 L ~ 10 L，依口径而定 |
| 积算总量范围 | 最大可达 99999 m³ |

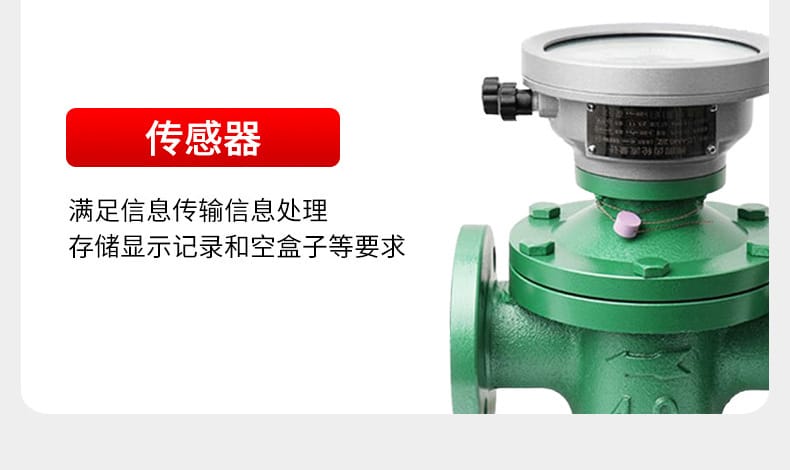

| 信号输出方式 | 无输出（标配指针显示）、脉冲、4-20mA电流 |
| 显示方式 | 指针显示标配，数显表头可定制 |
| 安装方向要求 | 表盘垂直于地面，椭圆齿轮轴保持水平 |

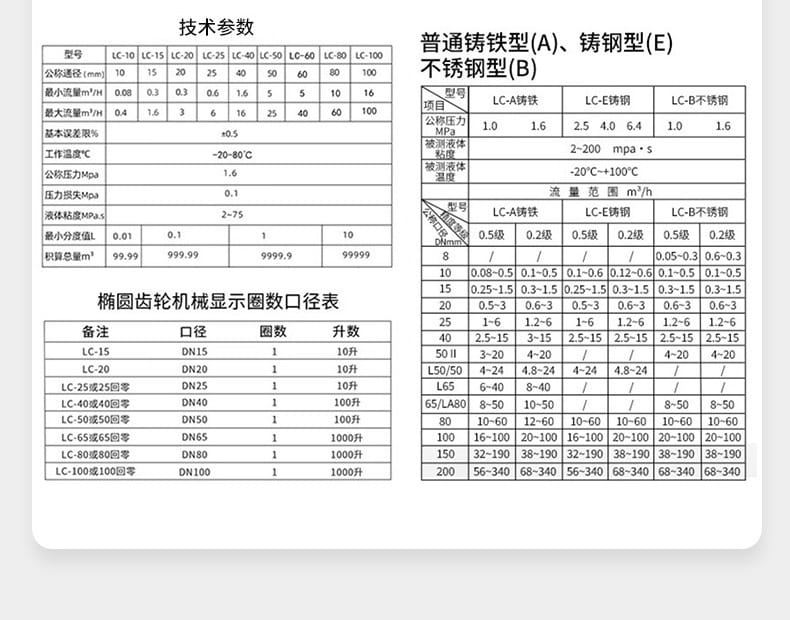

| 材质代号 | 壳体材质 | 公称压力 | 适用介质方向 |
|---|---|---|---|
| LC-A | 铸铁 | ≤1.6 MPa | 柴油、润滑油、食用油等弱腐蚀液体 |
| LC-E | 铸钢 | ≤6.4 MPa | 压力较高的燃油、液压油及一般工业液体 |
| LC-B | 不锈钢 | ≤1.6 MPa | 溶剂、乳液、药液等有腐蚀性的介质 |

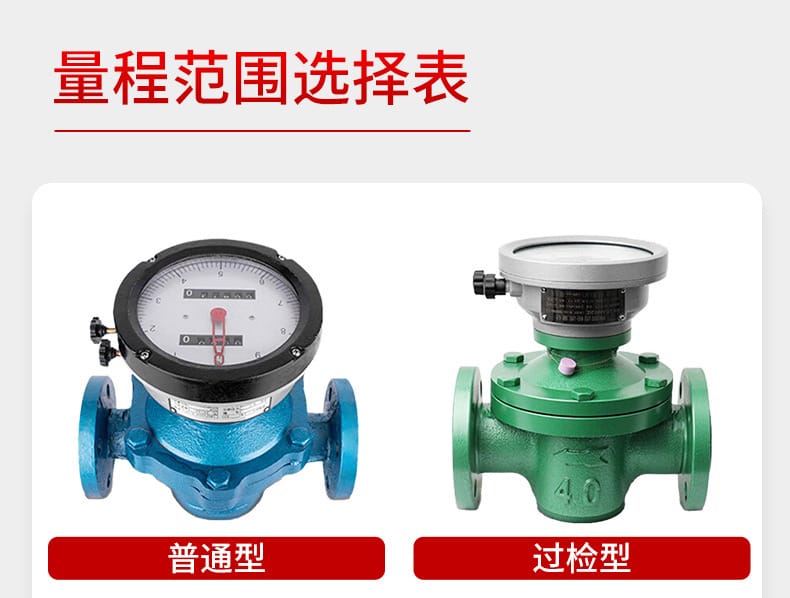

| 型号 | 公称通径 (mm) | 流量范围 (m³/h) |
|---|---|---|
| LC-10 | 10 | 0.08 ~ 0.5 |
| LC-15 | 15 | 0.25 ~ 1.5 |
| LC-20 | 20 | 0.5 ~ 3 |
| LC-25 | 25 | 1 ~ 6 |
| LC-40 | 40 | 2.5 ~ 15 |
| LC-50 | 50 | 3 ~ 20 |
| LC-80 | 80 | 10 ~ 60 |
| LC-100 | 100 | 16 ~ 100 |
DN65、DN150、DN200这些规格同样在系列范围内，只是流量范围要按实际工况单独确认，不能照小口径的比例往上套。选口径的通行做法是让正常工作流量落在量程的40%~70%区间，既避开小流量段的泄漏误差，也给峰值留出余量。

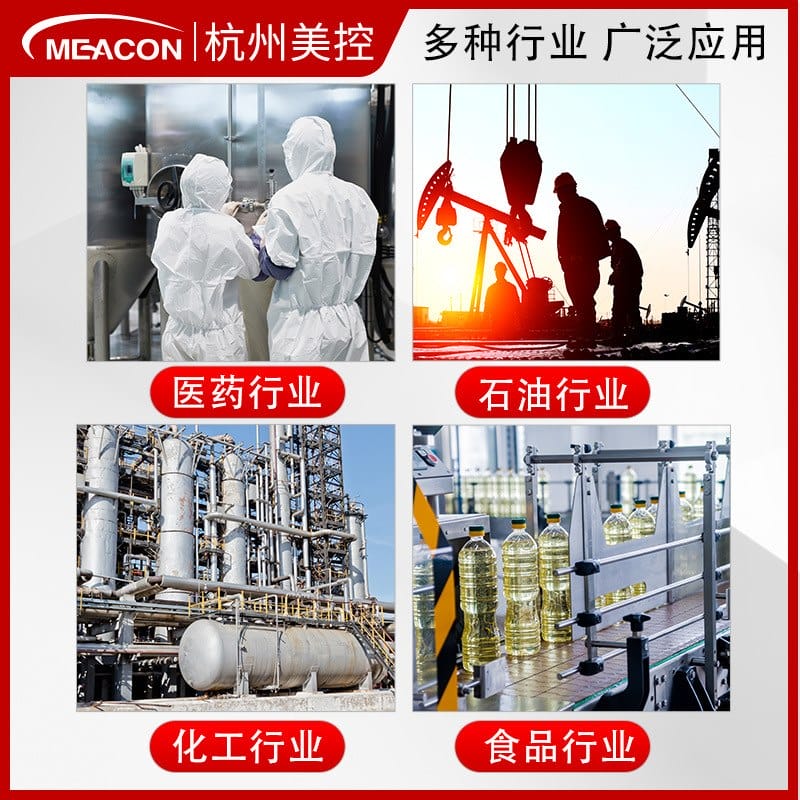

从介质特性往回推，这个系列落在几个固定行业里。食品与食用油行业用于灌装和油脂输送计量；石油化工用于柴油、燃料油、润滑油的流量监测；化工行业处理树脂、胶水、乳液、溶剂这类高粘度物料；医药行业用于药液配比和原料输送控制；汽车制造与能源领域用在燃油系统测试和工业润滑系统监控；航天、船舶等装备制造的配套管线上也有使用。
能进入这些客户的供应商名单，和厂家背景有关系。杭州美控自动化技术有限公司是国家标准主要起草单位、专精特新企业、中国仪器仪表学会理事单位，持有近100项技术专利，通过ISO9001、SGS、CE、万泰认证，年产超30万台传感设备，全国设有30多个技术服务办事处。

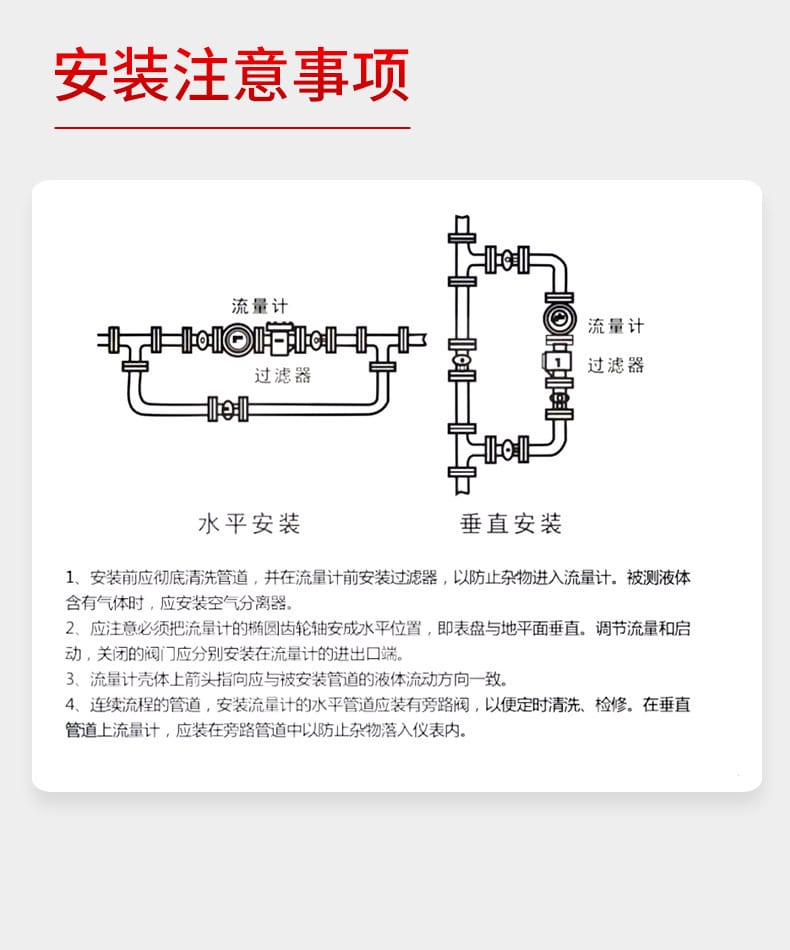

容积式仪表对管道清洁度的容忍度很低，齿轮间隙只有几十微米，一颗焊渣就能让它卡死。安装环节该做的事，按下面的顺序来。
旁路怎么设，要看管道走向。水平管道应设置旁路和旁通阀，方便定期清洗和检修；垂直管道安装时，建议把流量计装在旁路管路上，否则管壁上的杂物会自然沉降进仪表腔体。
法兰连接时螺栓要对称、分次拧紧。介质是易凝固的物料时，管线和表体要考虑伴热或保温，停输时间较长的话，先走旁路把表体排空再停机。
现场出问题，多数不是选型选错，而是操作和维护上踩了坑。下面几条是这个系列最容易出状况的地方。
不锈钢LC-B要用在什么介质上，得按实际化学性质判断，不要拿铸铁壳体去碰强腐蚀液体。所有产品出厂前都在全自动检测平台上校验过，表体上的精度调节器非专业人员不要动，拆开容易把原本合格的精度调乱。
食用油灌装线这几年的变化很具体：包装规格从5L往1L、500mL甚至更小走，单次灌装量越小，对分度值和重复性的要求就越高。最小分度值0.01 L这个档位就是被这类线体拉出来的，配套0.2级高精度型的比例在上升，脉冲输出接PLC做定量控制，逐步替代人工看表计时。
柴油和燃料油这一侧，麻烦在粘度不稳定。低硫燃料油、生物柴油的牌号多，同一根管线冬天可能走粘度2 mPa·s的轻柴油，夏天走接近200 mPa·s的重油，选型时按最高粘度留余量成了常规做法。贸易交接和船用加油计量对精度等级的要求从1.0级收到0.5级，不少场合还要求4-20mA上传DCS，把每批数据留痕。
树脂、胶水、乳液这类物料，常常要在80~100℃下输送，一是降粘，二是防凝固。标准型-20℃~+100℃勉强够用，但管线伴热之后介质温度容易贴近上限，高温型定制的询价明显变多。另一个变化来自密闭输送：溶剂类介质的挥发和泄漏受环保、安全监管约束，能接入中控、带信号远传的型号比纯机械表头更受欢迎。
背景：某食用油企业的中小包装灌装线，介质是精炼大豆油，灌装温度常温到40℃，粘度约50 mPa·s，管径DN25，一个班次要换好几个批次，每批都要清零并记录装量。
方案：选用LC-25（DN25，1~6 m³/h），不锈钢LC-B壳体，0.5级，脉冲输出接灌装机PLC做定量控制，机械回零手柄用于换批复位。表前加装过滤器，水平管道设旁路。
效果：单桶装量稳定在设定值的±0.5%以内，换批时操作工在表前复位即可，不必拆管放油。每班结束走旁路排空，腔内不留残油。
背景：一家化工企业输送环氧树脂，粘度在150~200 mPa·s之间，输送温度85℃左右，管线带伴热，工作压力约0.8 MPa，需要在中控看到瞬时流量。
方案：选用LC-50（DN50，3~20 m³/h），铸钢LC-E壳体，高温型定制，4-20mA输出接入DCS。考虑到停机后物料会凝固，把流量计安装在垂直管段的旁路管上，配旁通阀，检修时切换主线。
效果：计量偏差保持在0.5级范围内，人工抄表取消，瞬时流量和累积量在中控可查。停输时通过旁路冲洗排空，两年内没有出现齿轮卡阻。
背景：某油库的柴油装车管线，DN80，装车流量10~60 m³/h，粘度随季节在3~10 mPa·s之间变化，现场要有指针显示，同时要远传到值班室。
方案：选用LC-80（DN80，10~60 m³/h），铸铁LC-A壳体，4-20mA输出，表盘垂直安装，进口端配调节阀、出口端配启闭阀，水平管道加旁路和旁通阀。
效果：装车量按累积总量结算，现场指针与远程记录对得上。过滤器每季度清理一次，一直没有因杂质造成堵转。
需要提醒一句：椭圆齿轮流量计是精密容积式仪表，过滤器一旦失效，最先坏的不是指针而是齿轮——指针照转，累积量已经开始偏小，等到发现时往往已经漏过好几批料。定期清理过滤器这件事，比反复核对参数表更影响长期精度。
