美控的涡街流量计，主型号是 LUGB-SUP-J。来找我们问这款表的，多半是车间里要计蒸汽或者压缩空气，管径报过来就是 DN32、DN50 这两个规格。说实话，涡街表不是你报个口径就能直接发货的东西，介质、温度、压力、实际流量范围得先对上，不然装上去要么读数不准，要么根本测不出来。下面把这款表的四种形态和参数摊开讲，你看完应该能自己判断该订哪一档。

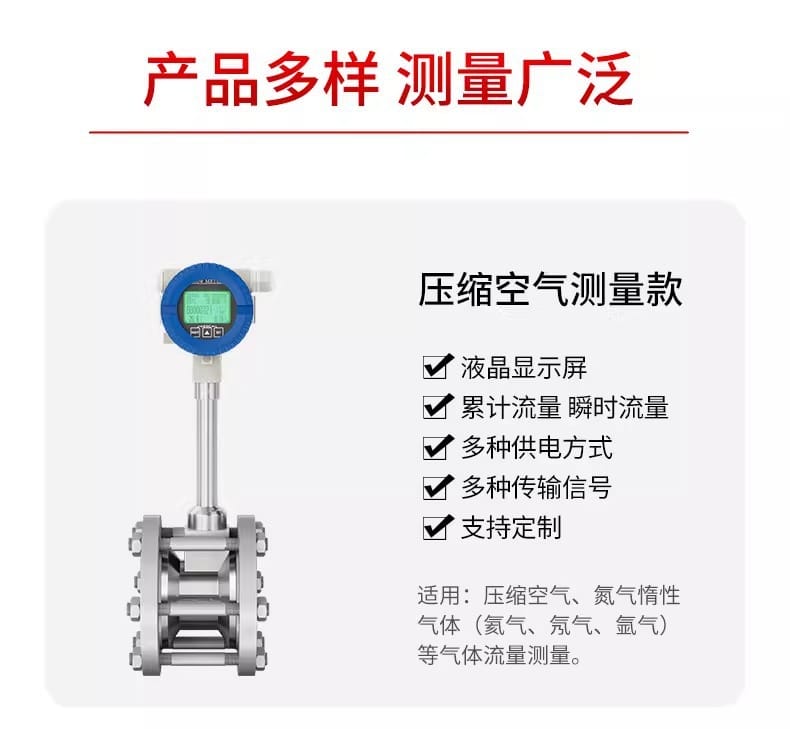

这台表走卡门涡街原理，管道里放一个三角柱发生体，气流绕过它产生涡街，压电式传感器把频率拾出来换成流量。气体对这个原理来说算合适，流速高、频率信号强。它在出厂前针对压缩空气、饱和蒸汽、过热蒸汽、天然气这几类介质做过优化，不是拿液体表改个程序就往外发。

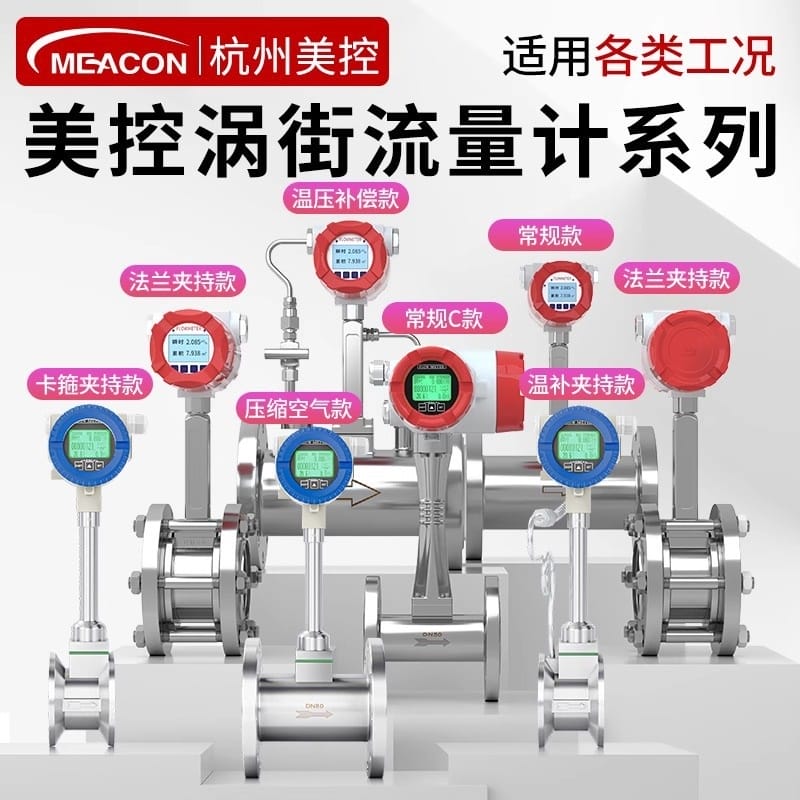

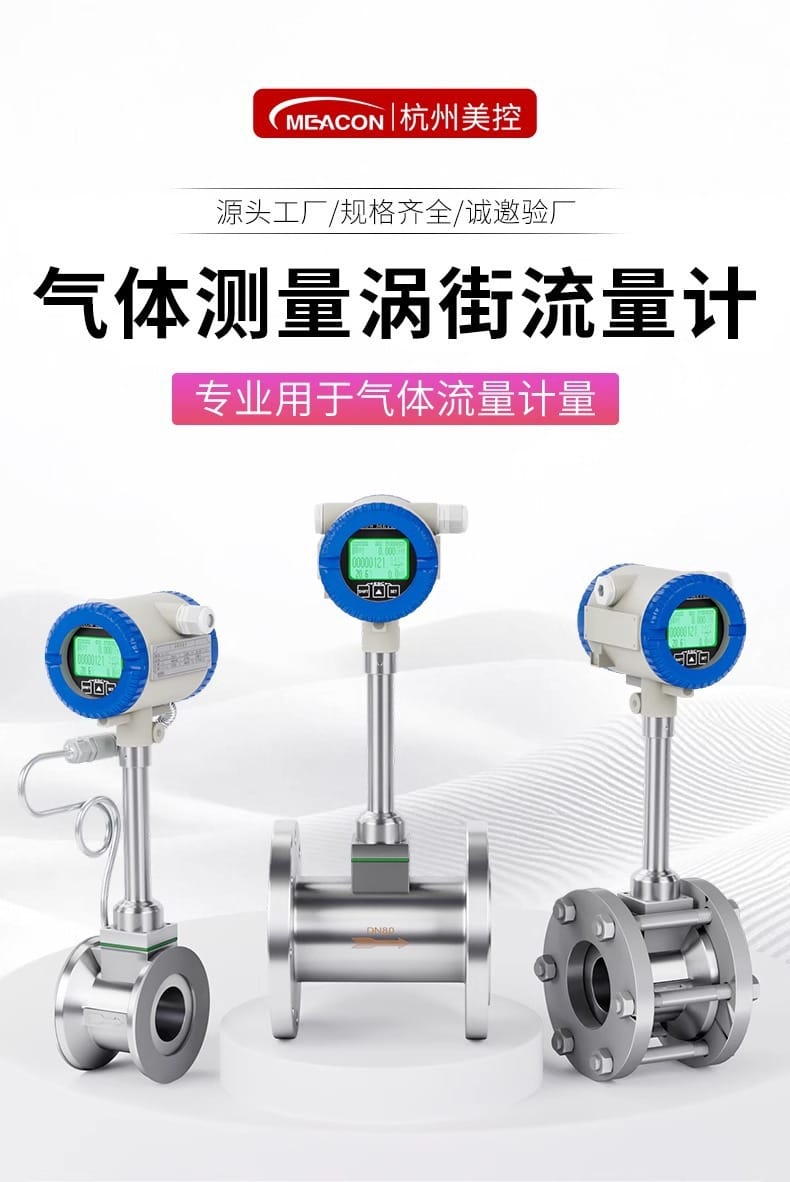

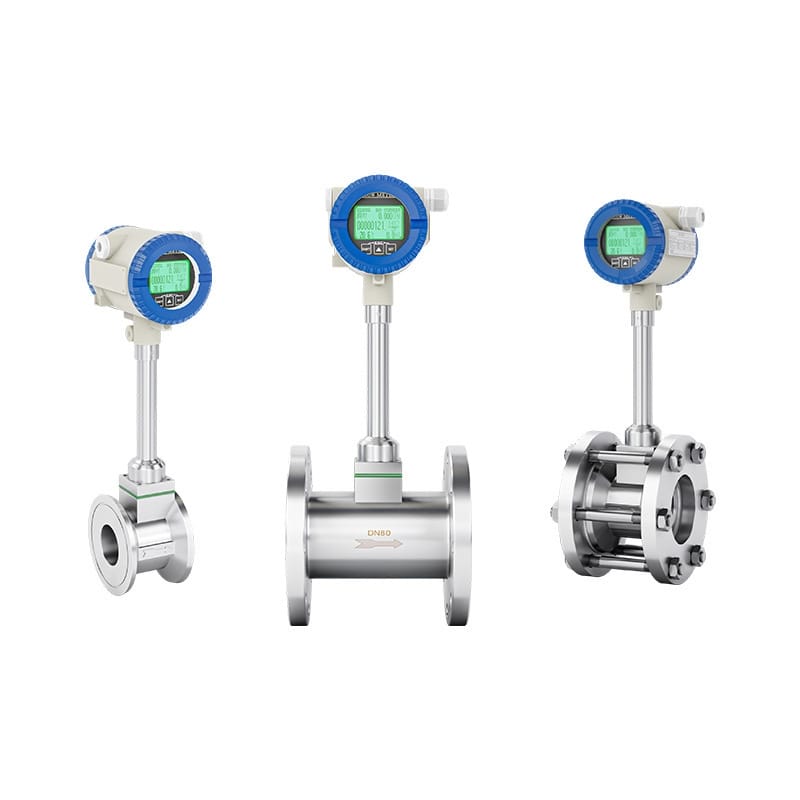

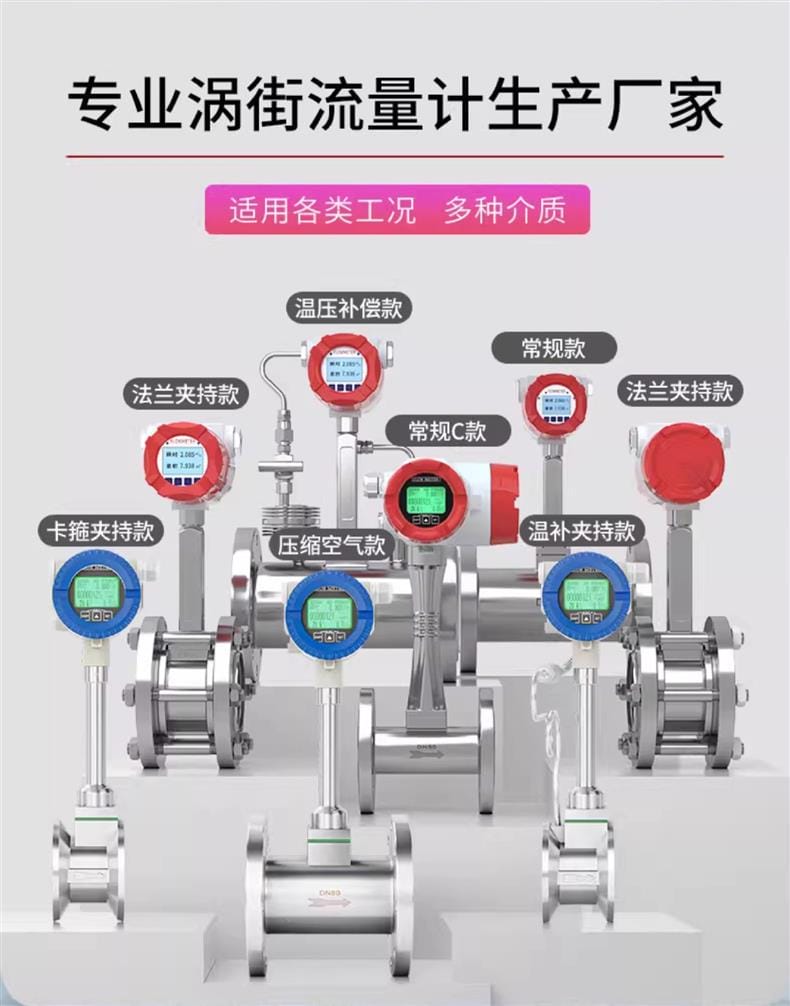

这个系列不止一个规格。按连接方式和附加功能分，有四种形态：法兰夹持型、卡箍夹持型、温压补偿夹持型、插入式。前三种覆盖 DN15 到 DN300，插入式专治 DN300 到 DN1000 的大管径——管子太粗，一体式表体做出来又贵又重，插入式只把头插进去，成本能压下来。这四种是同一系列的不同规格与结构，核心传感部分一样，差别在接口形式、补偿功能和适用场合。
哪一档最合适，看你现场缺什么。缺精度就选法兰夹持常规型，缺蒸汽成本核算的依据就上温压补偿型，缺安装窗口就考虑插入式。
先看共性。下面这些指标不分口径、不分形态，四种结构都适用。

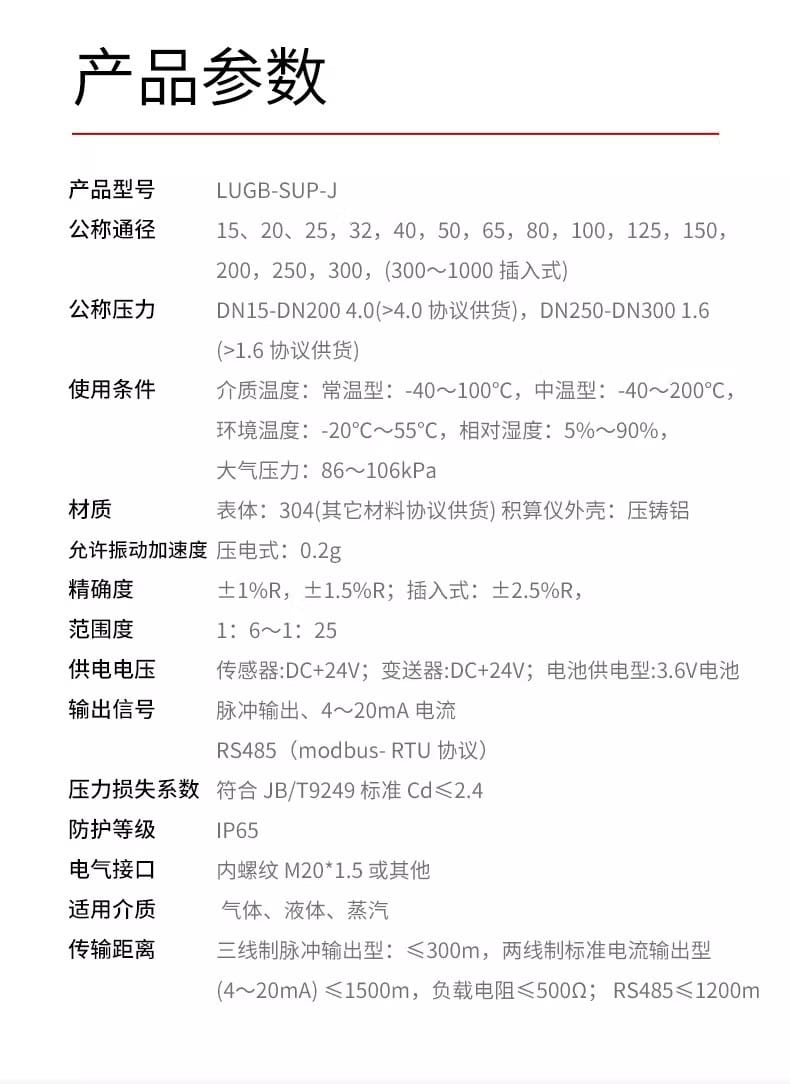

| 参数名称 | 参数值 |
|---|---|
| 产品型号 | LUGB-SUP-J |
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、150、200、250、300；DN300~DN1000 为插入式 |
| 公称压力 | DN15~DN200：4.0MPa；DN250~DN300：1.6MPa（超出范围协议供货） |
| 介质温度 | 常温型 -40~100℃；中温型 -40~200℃ |
| 环境温度 | -20~55℃ |
| 相对湿度 | 5%~90% |
| 大气压力 | 86~106kPa |
| 表体材质 | 304 不锈钢，其他材料协议供货 |
| 积算仪外壳 | 压铸铝 |
| 精确度 | ±1%R、±1.5%R；插入式 ±2.5%R |
| 范围度 | 1:6 ~ 1:25 |
| 供电电压 | 传感器/变送器 DC24V；电池供电型 3.6V |
| 输出信号 | 脉冲输出、4~20mA 电流、RS485（Modbus-RTU 协议） |
| 防护等级 | IP65 |
| 电气接口 | 内螺纹 M20×1.5 |
| 允许振动加速度 | 压电式 0.2g |
| 压力损失系数 | 符合 JB/T9249，Cd≤2.4 |
| 传输距离 | 三线制脉冲 ≤300m；两线制 4~20mA ≤1500m（负载电阻 ≤500Ω）；RS485 ≤1200m |
供电这块提一句：DC24V 是标准配置。现场要是没拉电源线，可以订 3.6V 电池供电型，适合管网巡检那种临时点位，或者装表位置太偏、拉线成本太高的场合。
把这四种形态摆在一起看，思路其实很清楚。
这里有个取舍要说清楚。插入式精度比法兰式低一档，原因是探头只测管道截面上一条线的流速，靠算法还原整体流量。工艺过程用气、厂内考核用气，这个精度够；对外结算的贸易计量，还是老老实实选法兰式。

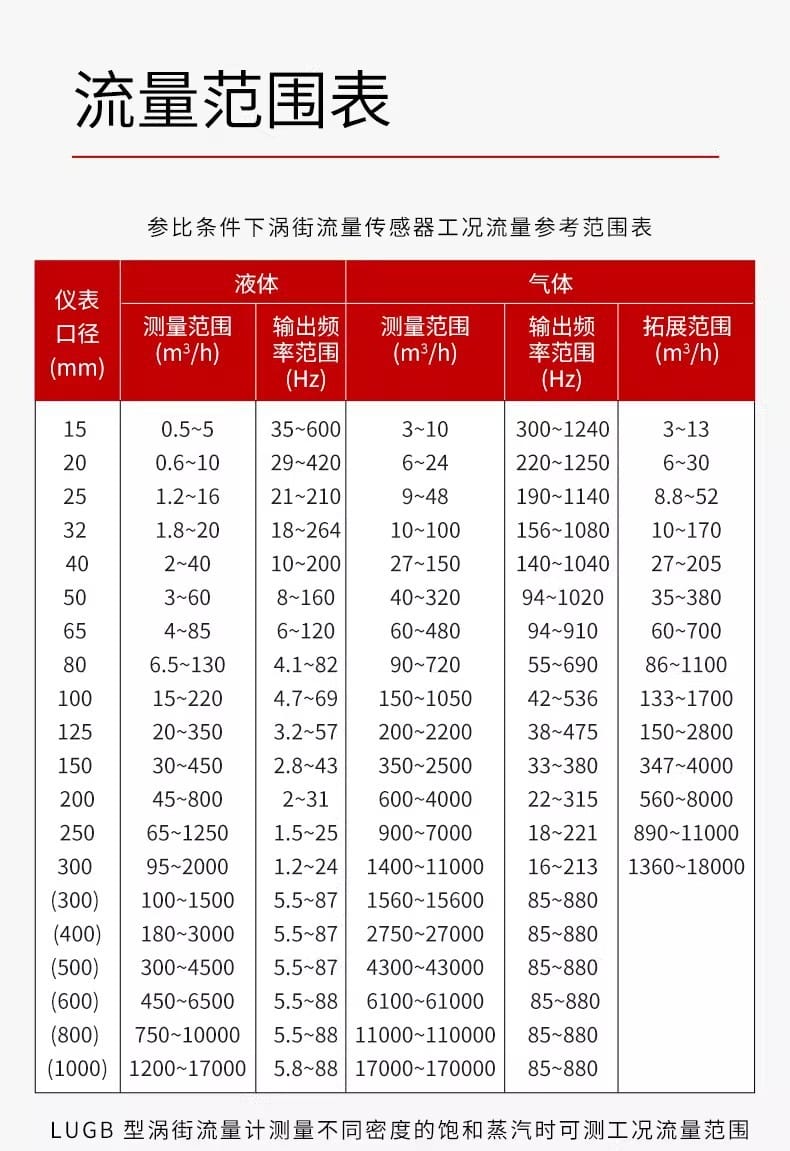

| 口径 | 标准测量范围(m³/h) | 拓展测量范围(m³/h) | 输出频率范围(Hz) |
|---|---|---|---|
| DN32 | 10~100 | 10~170 | 156~1080 |
| DN50 | 40~320 | 35~380 | 94~1020 |
| DN80 | 90~720 | 86~1100 | 55~690 |
| DN100 | 150~1050 | 133~1700 | 42~536 |
| DN150 | 350~2500 | 347~4000 | 33~380 |
DN32 和 DN50 是问得最多的两档，这两个口径的标准范围和拓展范围差别不大，说明量程比本来就不宽。DN200 以上的流量数据按具体口径单独出表，不在这里硬凑，免得你照着圆整的数字选错了档。

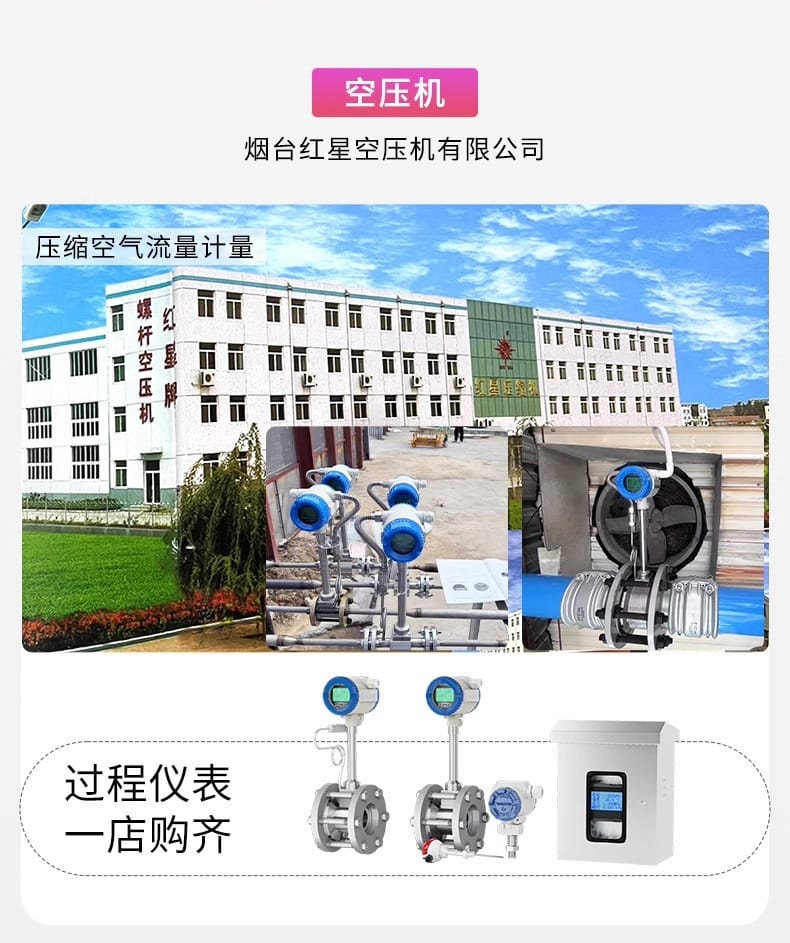

涡街表在气体计量里通用性算强的，只要介质是单相气体、流量落在量程内，基本都能上。

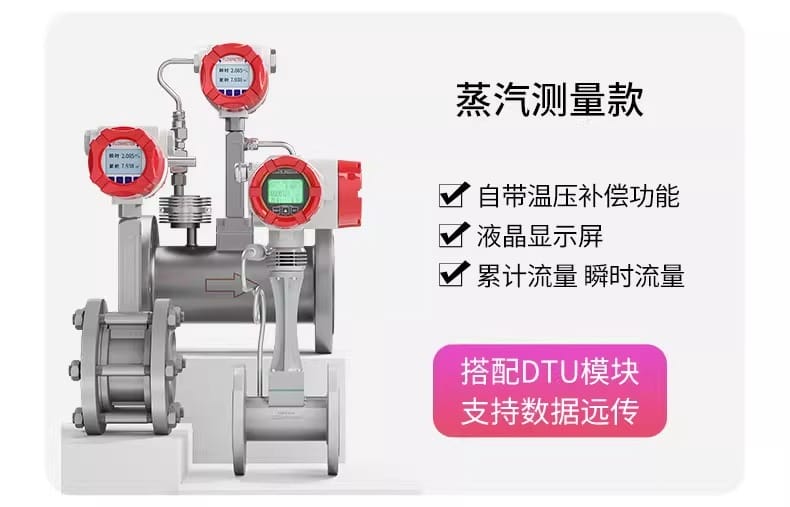

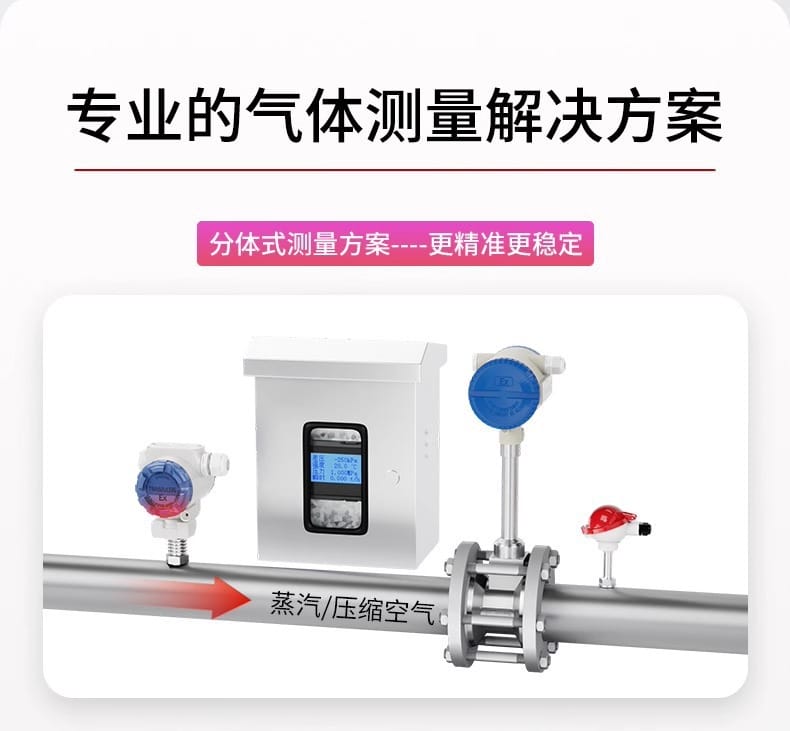

卡箍夹持型主要落在食品、医药的洁净管路，这类管道本身用快装卡箍，再接一段法兰反而多出两个泄漏点。温压补偿型集中在蒸汽系统，蒸汽的压力和温度本来就随负荷变化，不补偿就等着月底扯皮。插入式集中在 DN300 以上的总管，风机出口、鼓风母管这类地方最常见。

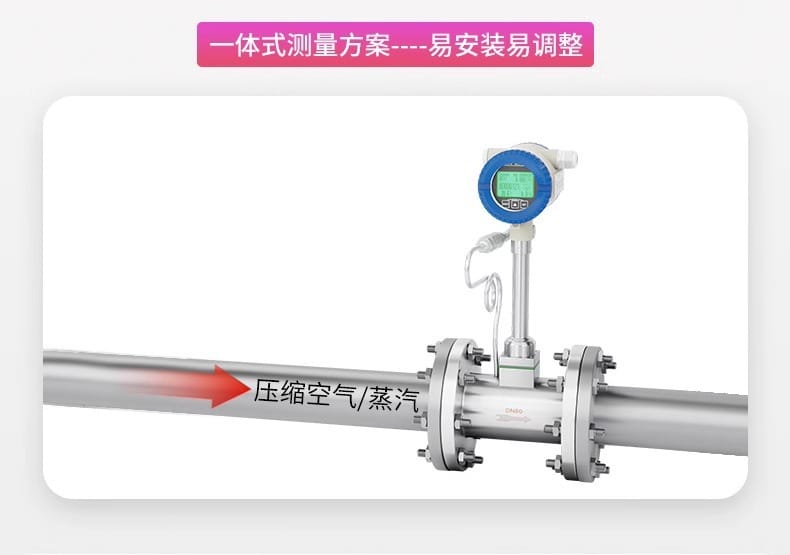

这款表对安装位置有要求，不是随便找段直管焊上去就行。上游的直管段要留得比下游长，弯头、阀门、变径管后面别紧挨着装表，前面那段直管是让气流把涡旋理顺用的。具体留几倍管径按说明书来，管道越复杂留得越多。垂直管道安装时，气体要求自下往上走，倒流或者脉动大的管段要换地方。
还有两条容易被忽略的。一是振动，压电式的允许振动加速度是 0.2g，压缩机、风机旁边的裸管经常超，装表前用手摸一下就有数，超了要加支架或者把表挪到振动小的一段。二是环境，仪表本身的工作环境温度是 -20~55℃、湿度 5%~90%，室外装表加个遮阳挡雨的罩子，接线口朝下，IP65 是靠密封件撑着的，别让水积在进线口。
介质这条放最前面。涡街表只能测单相气体，管道里带液滴、带明显粉尘，或者蒸汽含水率太高，读数都会出问题，探头也容易被打。压缩空气要确保干燥机的除水效果正常，蒸汽管道要保温，取压点要做冷凝措施。

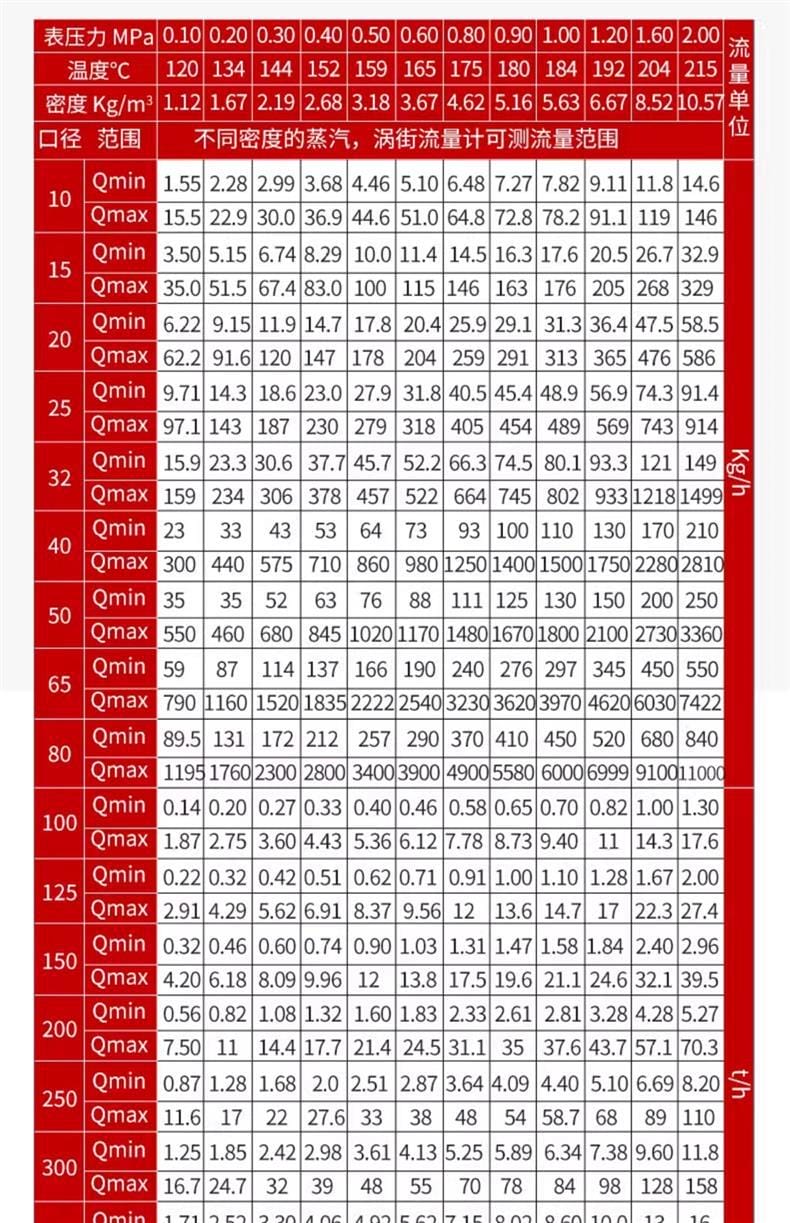

另外是参数设定。气体的量程跟标况、工况关系很大，同一个口径，两种报法下的数能差好几倍。你下单的时候把常用的压力、温度、最小和最大流量一起报过来，我们这边按实际工况出选型表，比装完了在菜单里反复调省事得多。
说三个现场的实际情况，工况不一样，选型思路也不一样。
某电镀厂的压缩空气总管是 DN50，车间里几十台气动阀和吹扫枪都吃这条管。原来他们在一条支路上装的是指针式转子流量计，压损大，还得人跑去看。月底各车间分摊气耗，数字对不上，吵过好几回。后来在总管上装了一台美控法兰夹持型 DN50 涡街流量计，脉冲输出直接进他们原有的 PLC 计数模块，瞬时流量在液晶屏上看，累计流量进系统。装完压损基本感觉不到，师傅反馈最实在的一点是夜间不生产时累计流量还在慢慢走，顺着这个把两处漏点找出来补上了。
某印染厂的定型机蒸汽支管是 DN32，压力在 0.4MPa 上下波动。他们最早没有分表，按锅炉房总汽量摊成本，冬夏两季的数对不上，车间不认账。支管上装过一台不带补偿的涡街表，偏差还是压不下去，因为同样质量流量，压力一变体积流量就差很多。后来换成温压补偿夹持型，温度和压力一起进补偿算法，读数稳住了。车间主任的说法是，现在每台定型机一个班用多少汽，数字摆在那里，谁也不用争。
某自来水厂的二级泵房配套鼓风机房，主曝气管道是 DN350，风量要跟着溶解氧走。这条管子太粗，装一体式涡街得拆管改法兰，停水窗口不好排。最后选了插入式，球阀结构，不用断流就能把头插进去，检修时带压也能把芯拔出来。精度是 ±2.5%R，比法兰式低一档，但曝气属于工艺用气不是贸易结算，够用。RS485 走 Modbus-RTU 接到厂里的上位机，距离在 1200 米以内不用加中继。运行一年多，值班员说最管用的是风量曲线跟溶解氧曲线能对上，以前调鼓风机导叶全靠经验，现在有了依据。
最后留一句最容易翻车的话：气体流量到底按标况报还是按工况报，先跟现场确认清楚，再把压力、温度、最小最大流量一起给过来。同一个 DN50，两种报法下的量程能差出好几倍，这一点报错了，后面参数怎么调都补不回来。
