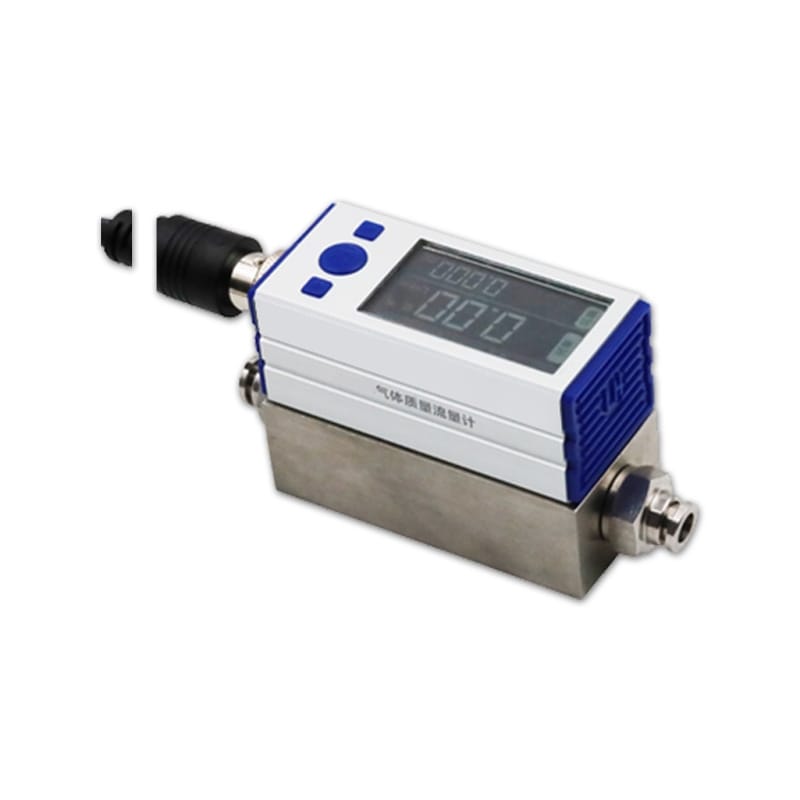

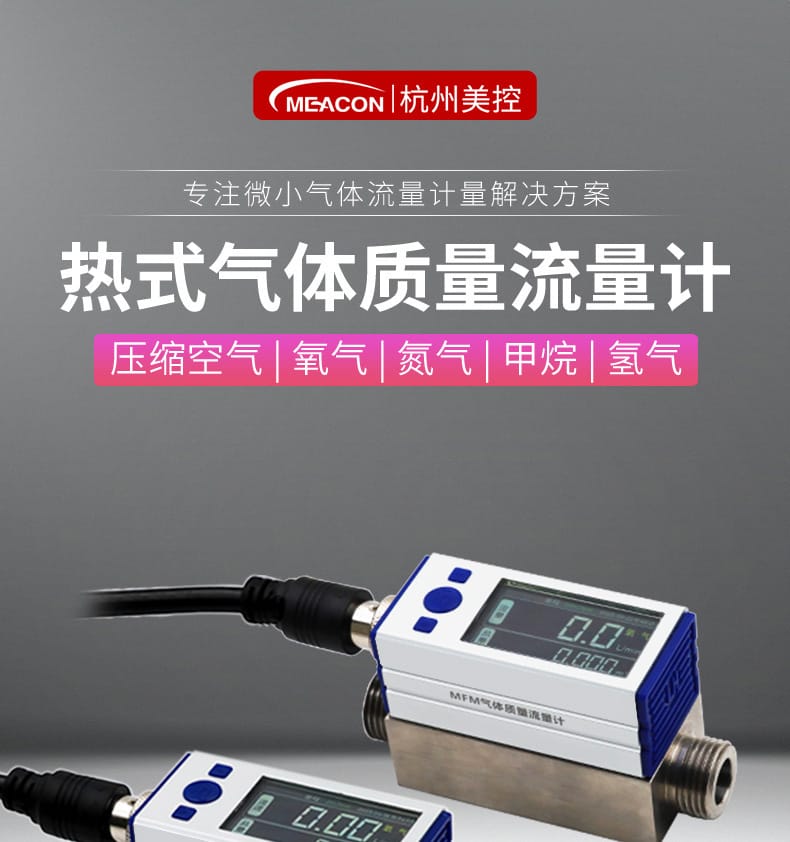

美控MFM系列热式气体质量流量计在美控的气体流量产品线里属于小口径那一档，量程从0.2~20L/min一直到2~200L/min分成四个规格，进气管路走Φ6、Φ8、Φ10软管快插或者M22×1.5、G1/2螺纹，计量对象是压缩空气、氧气、氮气、氢气这类气体。上海阔思电子有限公司是这款表的供货方，被问得最多的一句是“这么小的表，精度靠什么保证”。答案一半在传感原理，一半在量程比和选型口径上。四个规格共用同一套电路和表体，差别只在满量程，掰开讲能省掉不少选型来回。
热式质量流量计的测法和差压式、涡轮式不是一条路。它内置两个铂电阻探头，一个负责加热，一个测介质本身的温度，气体流过时带走的热量与质量流量成正比，电路把维持恒定温差所需的功率换算成流量值。这条原理的好处是不用外接温度和压力补偿，直接输出标况下的质量流量。对几毫米内径的软管管路来说，少装一个压力变送器就少一个漏点。

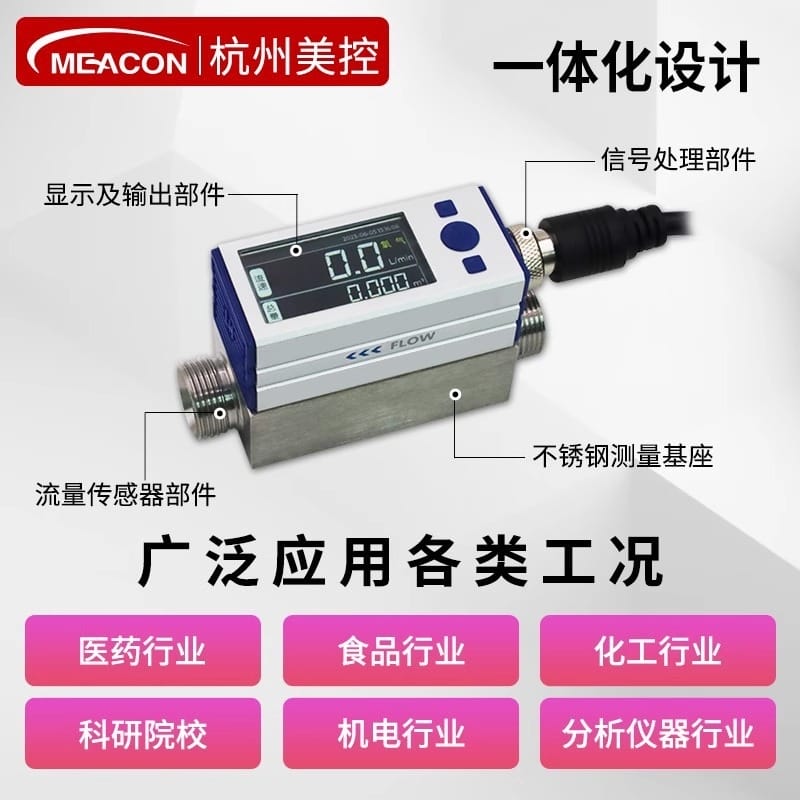

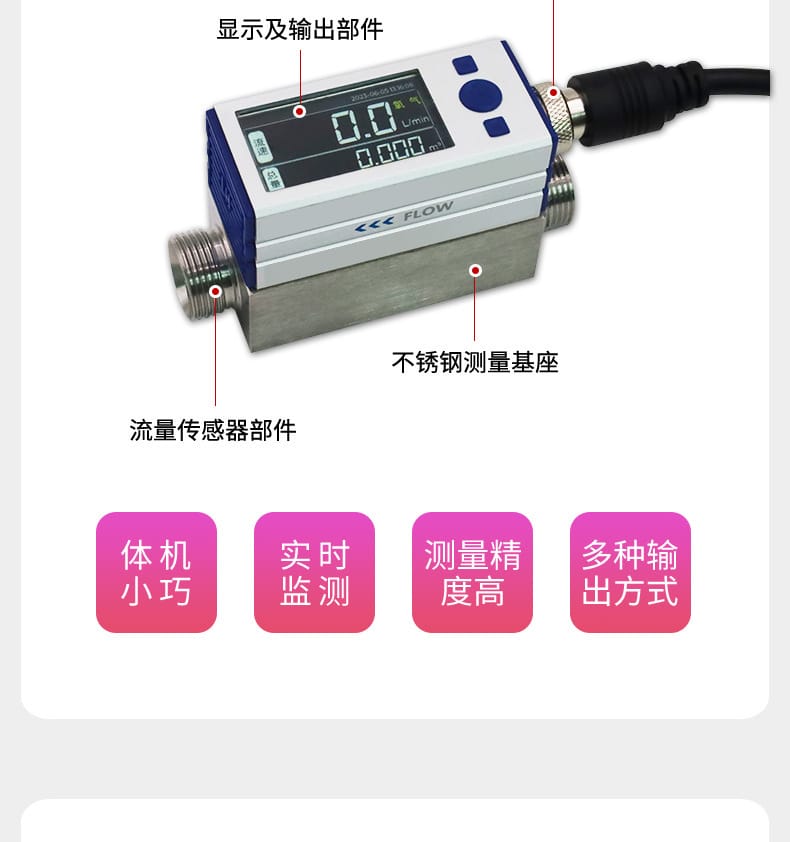

MFM这一款把处理电路和传感头做成一体，处理器是32位，主频240MHz，整机响应时间100ms。参数表里最该多看一眼的是量程比100:1。量程比决定同一块表在小流量段还能不能读出数，不少同类产品标称精度不差，量程比却只有20:1，流量掉到下限附近就只剩一个零在跳。100:1摊到20L/min那档，下限是0.2L/min，做微量配气、检漏、实验室吹扫才够用；摊到200L/min那档，下限是2L/min，覆盖的是单台设备或一条支管的用气量。

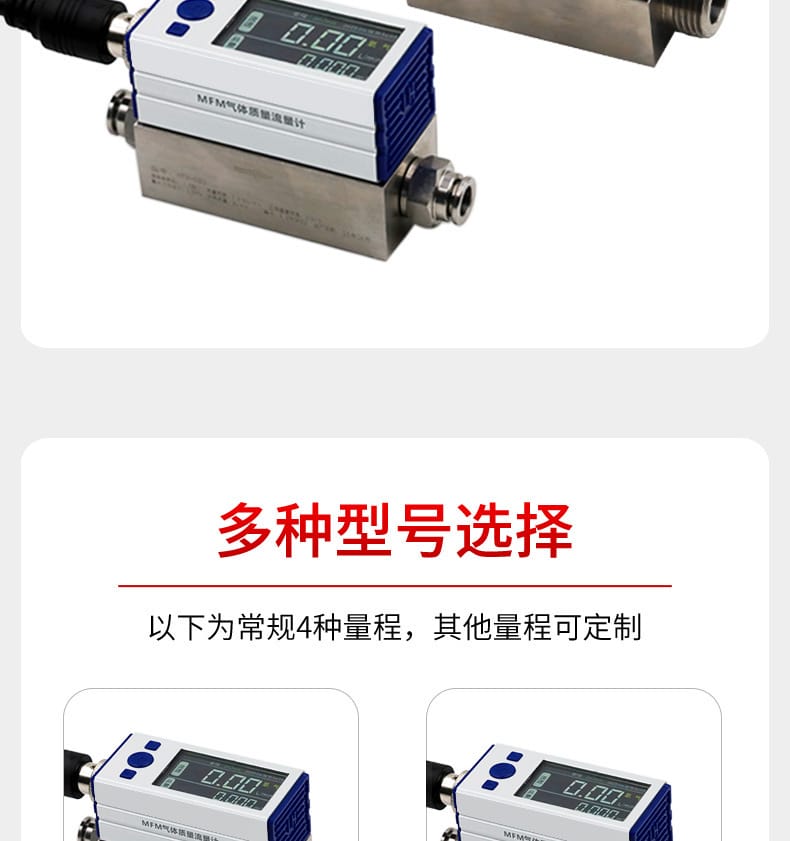

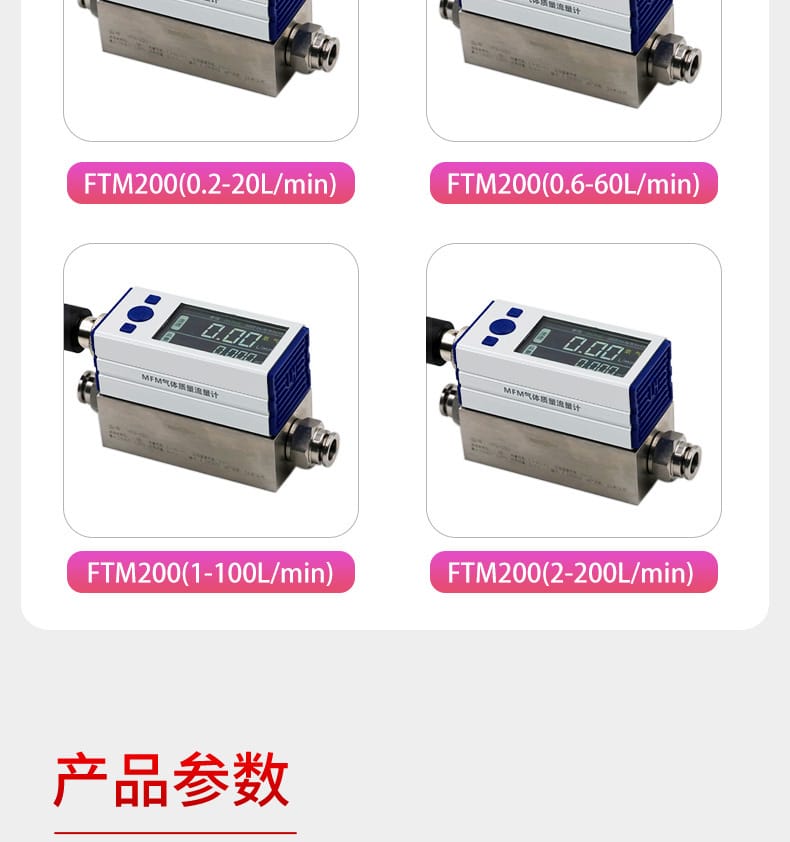

四个规格的外壳、接口、电路完全一致，区别只在满量程和对应的下限。选型时按常用流量落在满量程30%~70%这一段去套，读数最稳。准确度标的是±1.5%FS，FS指满量程，所以小规格的绝对误差反而更小，别为了“以后可能扩产”直接往大档上选。原料里另外注明，其他量程可以定制。
| 规格（满量程） | 下限 | 典型适用场合 |
|---|---|---|
| 0.2~20 L/min | 0.2 L/min | 分析仪器载气、微量配气、检漏 |
| 0.6~60 L/min | 0.6 L/min | 实验室吹扫、小型设备单点用气 |
| 1~100 L/min | 1 L/min | 单台生产设备的压缩空气计量 |
| 2~200 L/min | 2 L/min | 车间支管、多工位用气汇总 |

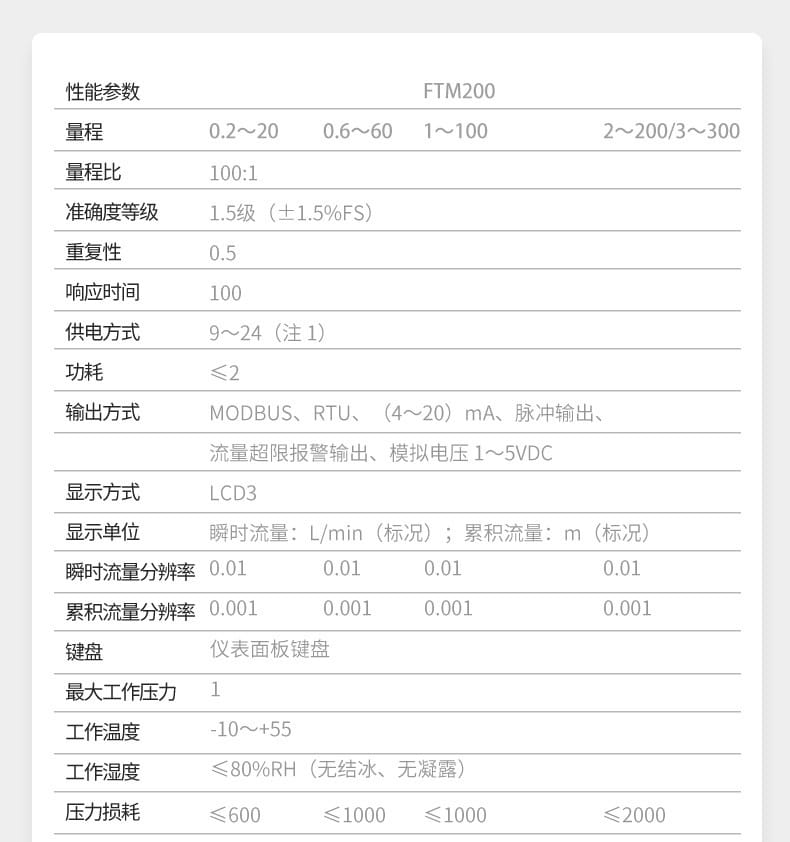

| 参数名称 | 参数值 |
|---|---|
| 量程比 | 100:1 |
| 准确度等级 | ±1.5%FS |
| 重复性 | 0.5% |
| 响应时间 | 100ms |
| 供电方式 | DC 9~24V |
| 功耗 | ≤2W |

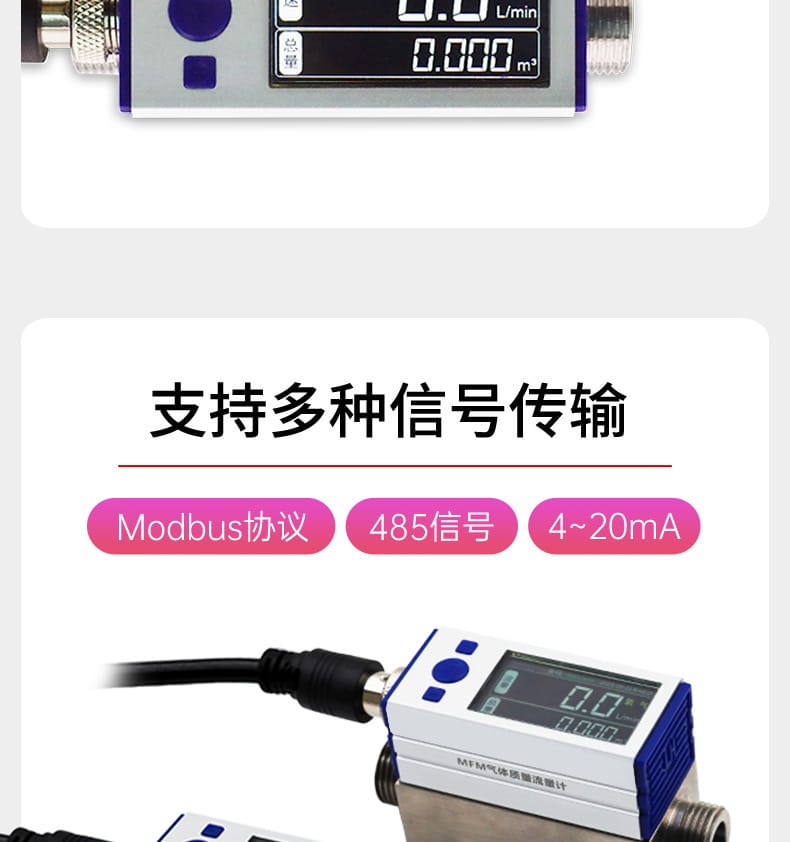

| 输出方式 | MODBUS RTU、(4~20)mA、脉冲输出、流量超限报警输出、模拟电压1~5VDC |

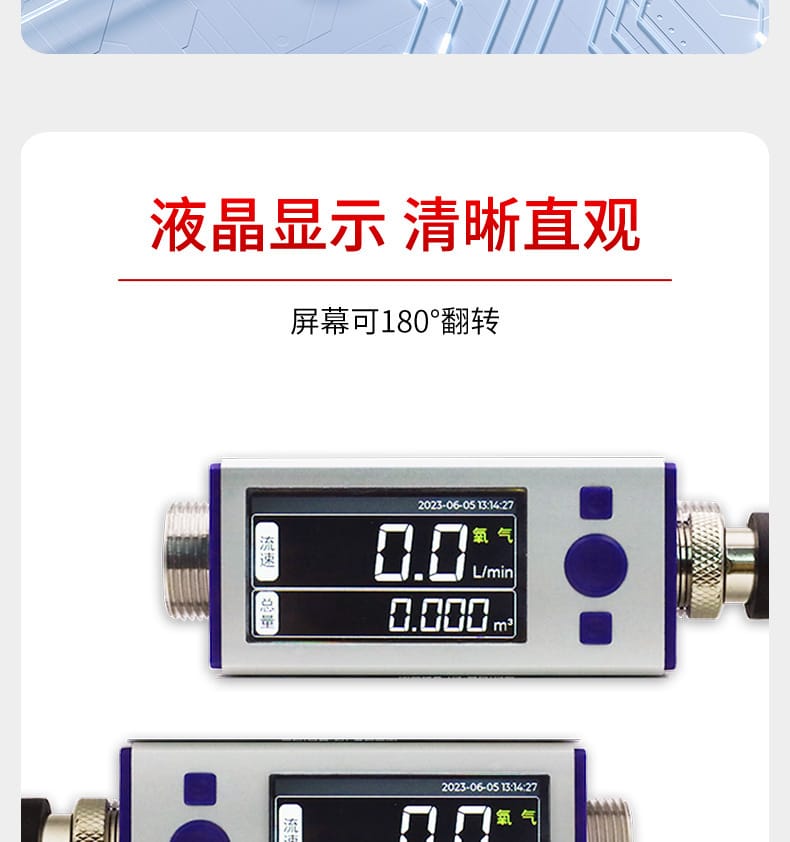

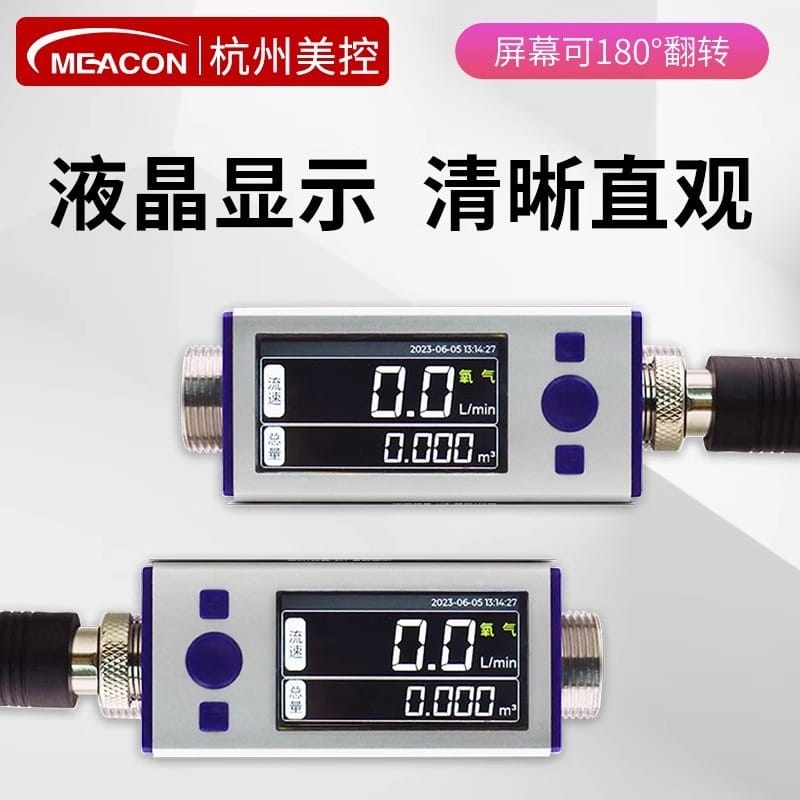

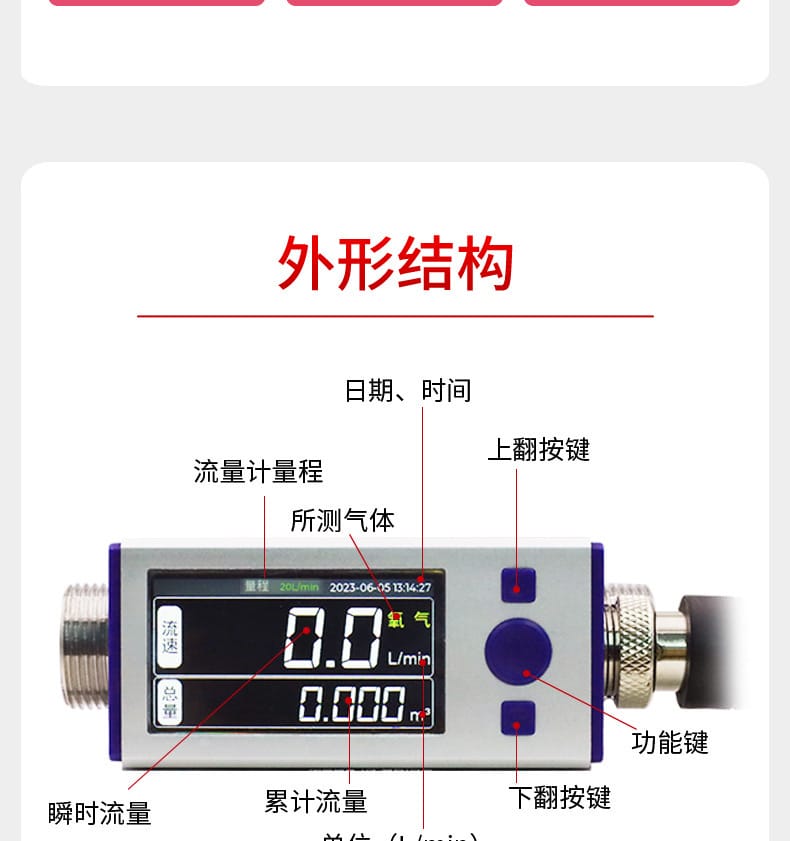

| 显示方式 | LCD屏，瞬时流量L/min（标况）、累积流量m³（标况） |
| 最大工作压力 | 1MPa |
| 工作温度 | -10~+55°C |
| 工作湿度 | ≤80%RH（无结冰、无凝露） |
| 压力损耗 | 600Pa~2000Pa，随规格和流量点变化 |

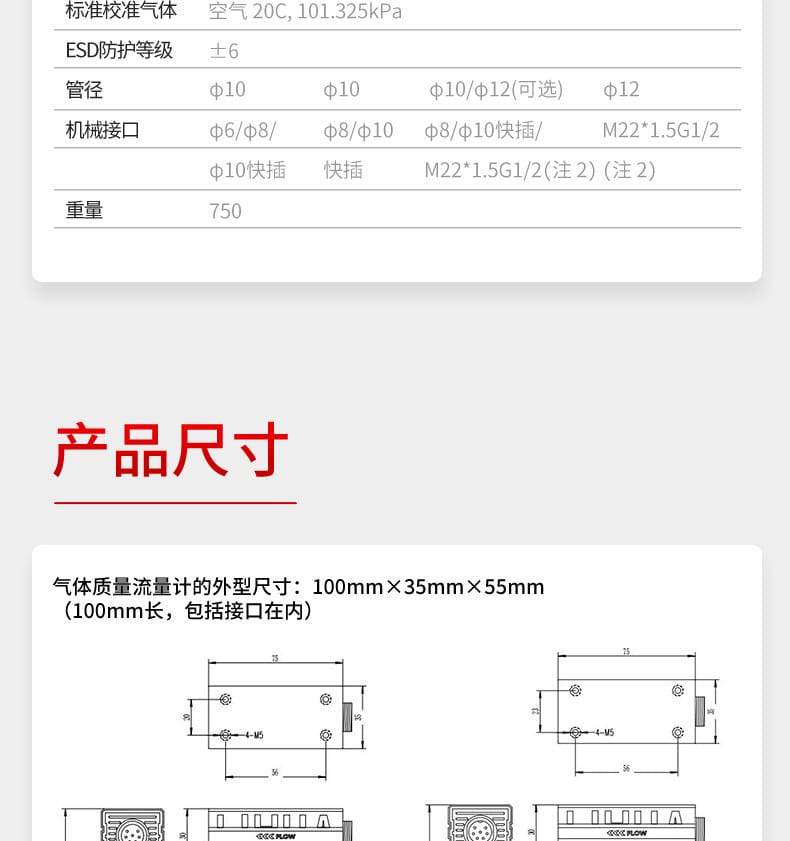

| 标准校准气体 | 空气 20°C，101.325kPa |
| ESD防护等级 | ±6kV |
| 机械接口 | Φ6/Φ8/Φ10快插、M22×1.5、G1/2 |
| 重量 | 750g |

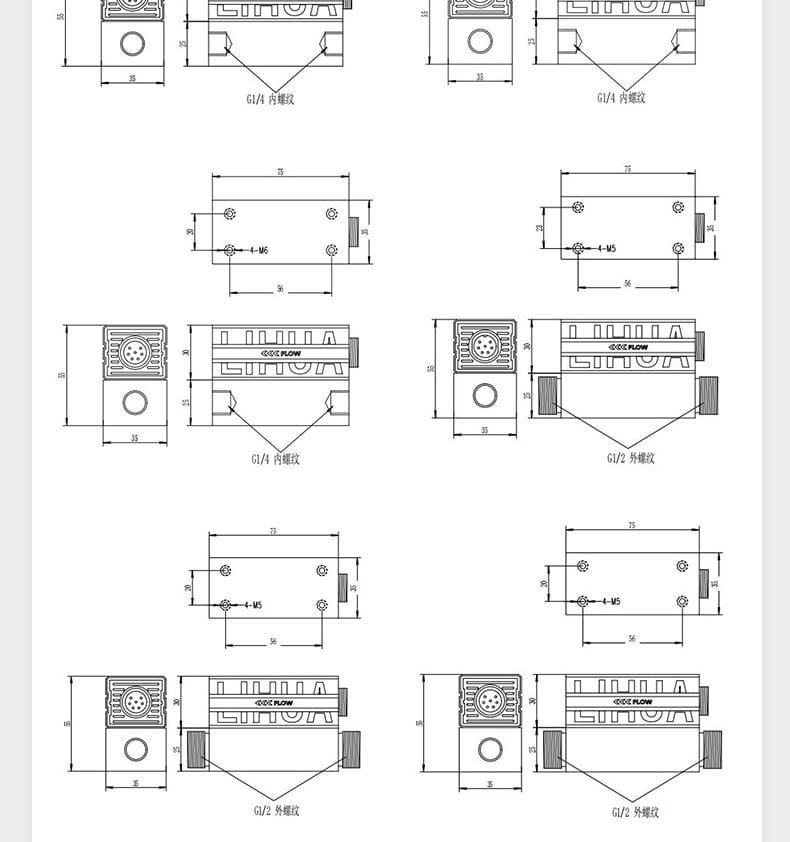

| 产品尺寸 | 100mm × 35mm × 55mm |
气体微小流量计量的场合，用户往往不关心流量数字本身，而是拿它去推别的东西——配比、消耗量或者泄漏量。仪表要做的只是把这一段管路的流量如实读出来，剩下的交给上位机或积算仪去算。
这些行业有个共同点：管径小、流量低、介质相对干净，表体直接串进管路就行。介质如果是氧气或氢气，情况就不一样了，得在订货时把气体成分讲清楚，由厂家确认密封件材质和清洗工艺再定。

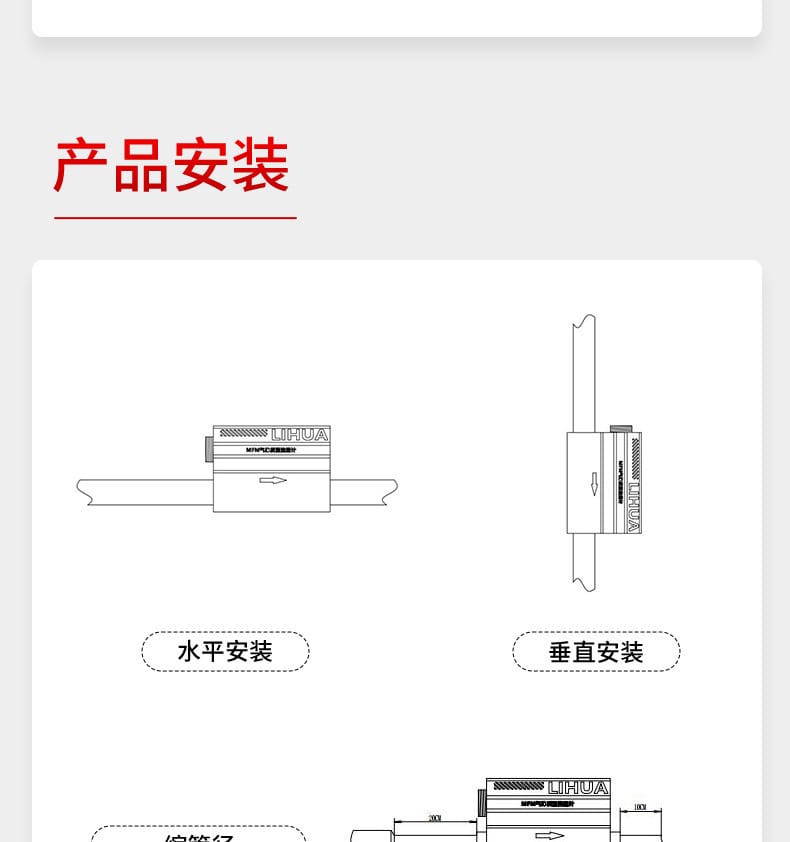

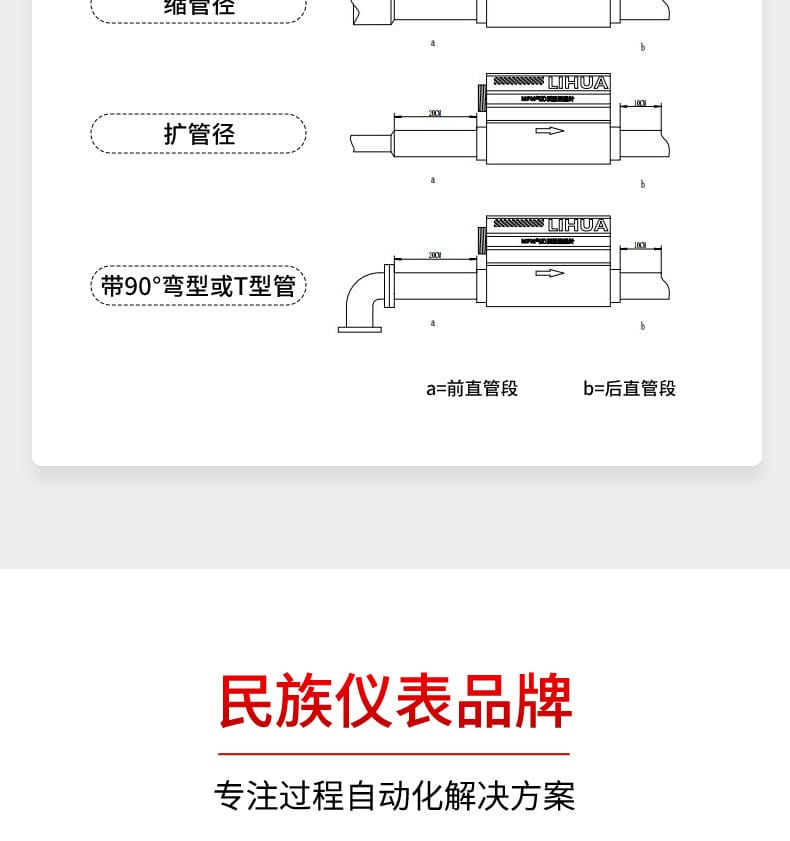

MFM支持水平安装和垂直安装，两种装法下直管段都不能省。表内是插入式传感探头，气流带着旋涡进到探头位置，读数就会飘，所以前后都得留直管段：前直管段（a）和后直管段（b）按扩管径的要求来留，管径变化越大，留得越长。现场多半装在设备内部的软管段上，空间紧，这段长度要提前量好，别等装到位才发现弯头紧贴着进气口。
热式探头对介质洁净度比较敏感。油雾、粉尘和液态水一旦附着在探头上，换热条件就变了，读数会慢慢偏移，而且这种偏移是渐进的，不容易当场发现。气源本身带油水分离的，把过滤器放在表前，滤芯按周期换，比事后校准划算。
色谱类仪器的载气流量通常在几十毫升到几升每分钟之间，要求波动小、读数连续。这类场合一般选0.2~20L/min规格，用Φ6快插直接串在气路面板后面，RS485把瞬时流量送到仪器主控板。载气流量一旦掉下来，谱图会先出问题，装表的意义在于把判断依据提前到流量环节。
充氮包装的每条线都有自己的用气节奏，包装动作一停，流量立刻归零，靠总管上的大表根本看不出单线消耗。在支管上加一台0.6~60L/min或1~100L/min规格的MFM，累积流量按班次抄，能直接算出每千包的氮气单耗，残氧率异常时也有个流量侧的对照数据。
点胶机、气动夹具这类设备的用气量不大，但泄漏很常见，停机时段流量不回零基本就是漏了。用2~200L/min规格接在设备进气口，看班后停机时的瞬时流量读数，比拿耳朵听、拿肥皂水抹要快得多。安装时注意直管段，快插接头离表体太近会造成读数偏低。
美控这款热式气体质量流量计能不能测氧气和氢气？
能测，但要做两件事。一是订货时说明介质，出厂标定用的是空气，测氢气这类热导率差别大的气体需要按介质换算或指定标定；二是氧气工况要考虑禁油，密封件和管路清洗工艺要提前跟厂家确认，别拿测过压缩空气的表直接改测氧气。
0.2L/min以下的流量还能测吗？量程可不可以定制？
四个标准规格里最小的一档下限就是0.2L/min，低于这个值不在保证精度范围内，读数会变成参考值。原料里注明其他量程可定制，如果确实有更小的流量点，把介质、常用流量、压力和温度一并报过去，让厂家评估能不能做。
软管快插和螺纹接口怎么选？
看现场管路。PU管、特氟龙管这类软管配Φ6/Φ8/Φ10快插，拆装方便，适合设备内部；金属硬管配M22×1.5或G1/2螺纹，密封更稳，压力偏高时也更踏实。有一点别忽略：接口口径要跟管路内径对上，中间缩径会带来额外压损，也会影响读数。
热式流量计要不要外接温压补偿？
不用。热式测的是质量流量，原理上直接给出标况值，瞬时L/min和累积m³都是标况读数。不过工况压力如果长期偏离标定点较多，气体的物性参数会变，读数还是要跟厂家确认修正办法，别默认万能。
RS485和4~20mA输出应该选哪个？

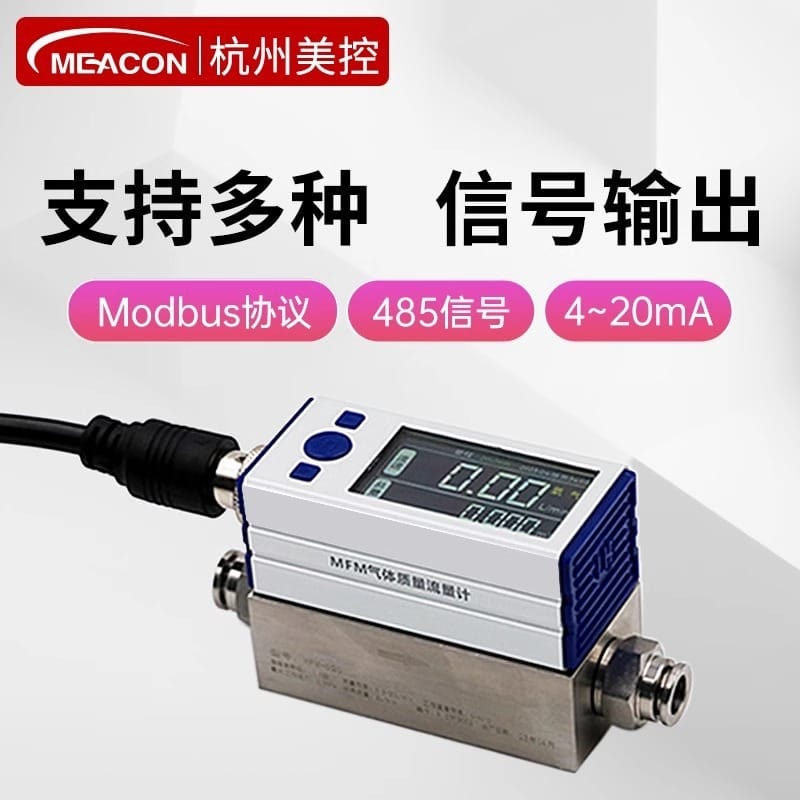

要同时看瞬时、累积和报警状态，走RS485（Modbus RTU），一根线能挂多台表；只有一路模拟量输入的老系统，用4~20mA或1~5VDC接线最简单。脉冲输出适合接积算仪，超限报警输出可以直接驱动声光报警。这几种输出是可配置的，订货时说清楚要哪几路。
最后提一句选型上的取舍：这款表的量程分档已经切得比较细，与其在“大一点还是小一点”之间反复，不如先把常用流量落到某档的30%~70%区间算一遍，再回头看接口能不能对上现场管路。
