Proline Promag 10E 是 Endress+Hauser（恩德斯豪斯）针对化工及过程行业基本应用推出的经济型电磁流量计。该系列并非追求极致的高端性能，而是侧重于在满足标准测量需求的前提下，通过高性价比的变送器设计降低整体拥有成本。其测量原理基于法拉第电磁感应定律，管道内部无任何阻流件，因此在流体通过时不会产生压力损失，对于需要节能运行的泵送系统而言，这一特性直接转化为运行效率的提升。
由于无可移动部件，该仪表在长期运行中具备极高的可靠性，几乎免除机械磨损带来的维护工作。操作界面配备两行显示模块，配合简洁的按键逻辑，使得现场人员能够清晰读取瞬时流量、累计量等关键过程信息。在通信兼容性上，它完全符合 IEC/EN/NAMUR 工业标准，原生支持 HART 协议，便于接入现有的 DCS 或 PLC 控制系统，无需额外的信号转换设备。
本系列涵盖了从 DN 15 到 DN 600 的广泛口径范围，用户需根据实际管道尺寸和流量预期进行选型。不同口径对应的外壳材质和防护等级存在差异，具体参数对照如下：
| 参数项目 | 规格详情与说明 |
|---|---|
| 公称口径 | DN 15 ... DN 600 (1/2" ... 24") |
| 测量误差 | 体积流量：±0.5 % o.r. ± 1 mm/s |
| 测量范围 | 4 dm³/h ... 9600 m³/h (随口径变化) |
| 最大过程压力 | PN 40, Class 150, 20K (依法兰标准而定) |
| 介质温度 | –10 ... +110 °C (+14 ... +230 °F) |
| 环境温度 | –10 ... +60 °C (+14 ... +140 °F) |
| 接液部件材质 | 内衬：PTFE；电极：1.4435 (316L) 或 Alloy C22 |
| 外壳材质 | DN 15...300: 铝合金；DN 350...600: 碳钢 (带涂层) |
| 防护等级 | 一体式/分体式标准: IP67 (Type 4X)；分体式可选: IP68 (Type 6P) |
| 输出信号 | 4...20 mA HART (有源)；脉冲/开关量输出 (无源) |
| 电源供电 | 11...40 VDC / 85...250 VAC (45...65 Hz) / 20...28 VAC |
该仪表主要服务于对精度要求适中但强调稳定性的工业场景。在化工行业中，它常作为标准型传感器用于酸碱盐溶液、工艺用水等非腐蚀性或弱腐蚀性介质的计量。由于电磁测量原理不受流体的压力、密度、温度和粘度影响，它在过程工业的水处理环节表现尤为出色，无论是原水进入还是污水排放，都能提供双向测量的能力。

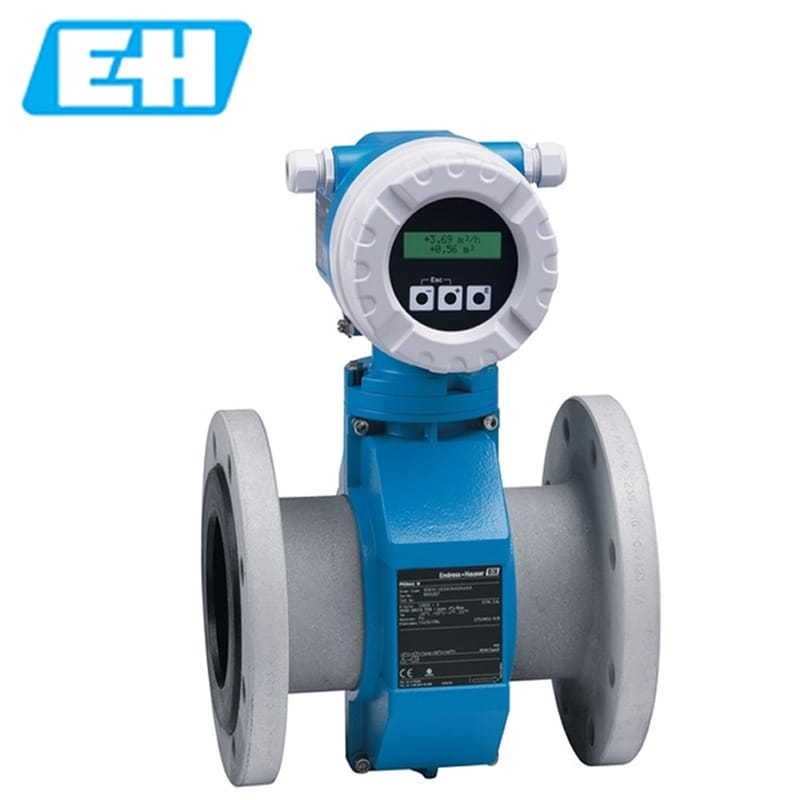

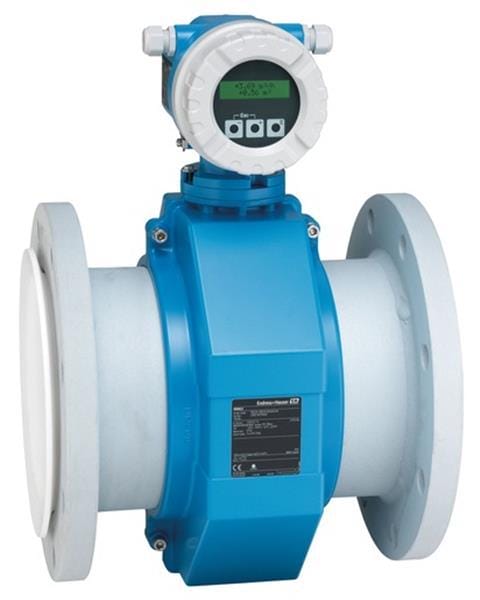

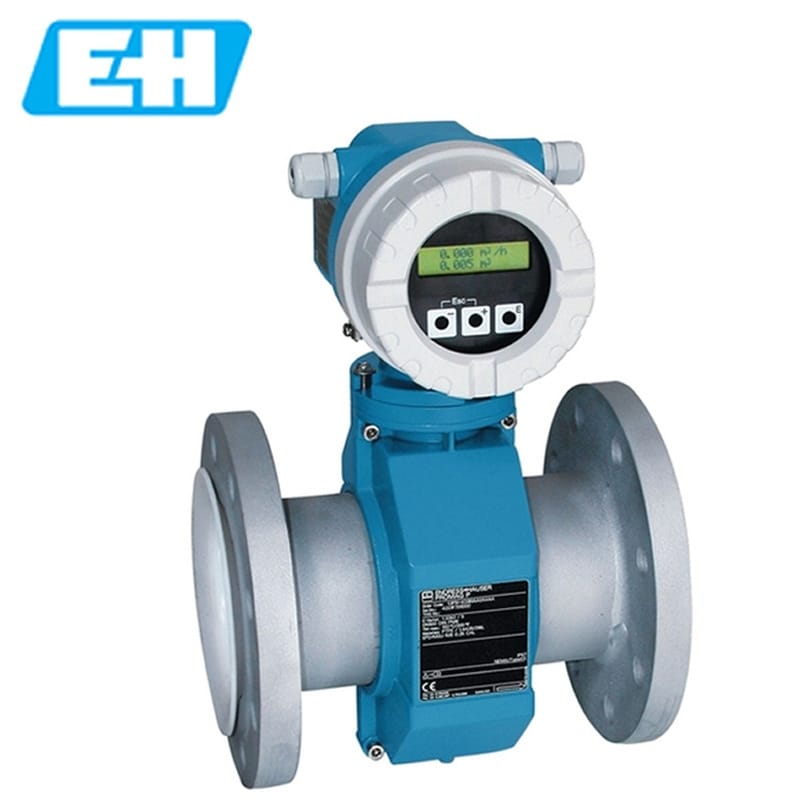

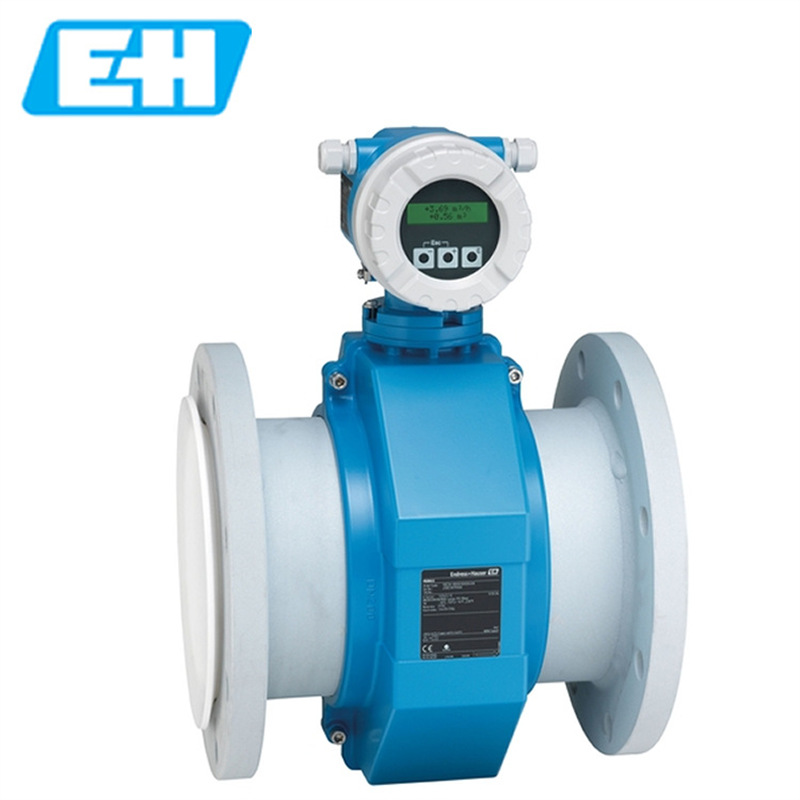

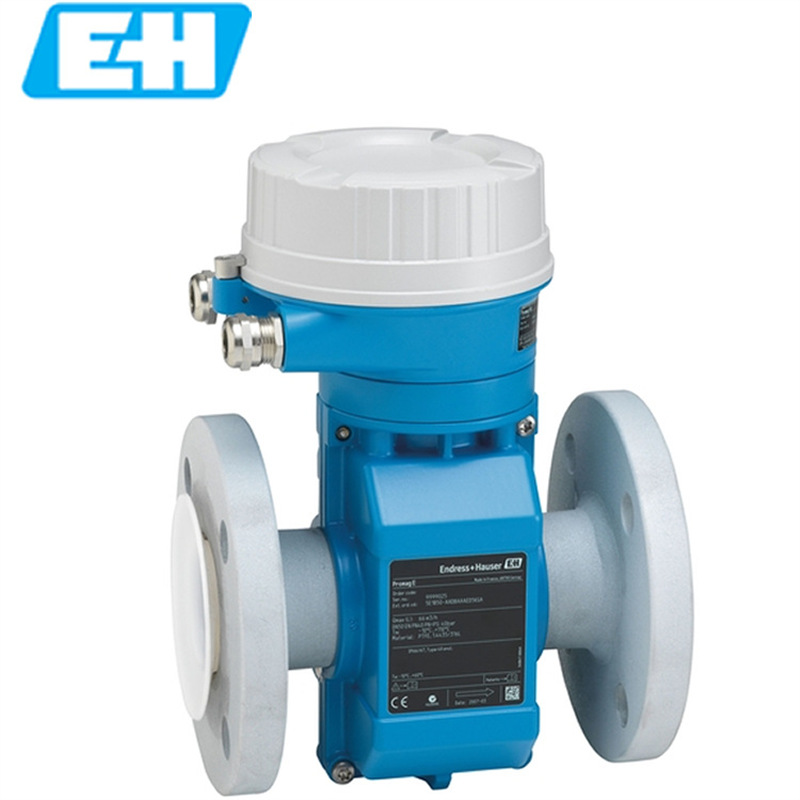

Proline Promag 10E 提供两种主要的结构形式以适应不同的现场空间限制。一体式仪表将变送器与传感器集成在一起，接线简单，适合环境干燥、便于人员接近的操作区域。分体式仪表则将电子单元分离，通过电缆连接传感器，这种形式允许变送器安装在控制柜或远离潮湿、高温的传感器位置，特别适合户外埋地或地下井室的应用场景。
在安装过程中，需确保传感器外壳的材质与口径匹配。DN 15 至 DN 300 采用铝合金外壳，而大口径 DN 350 至 DN 600 则使用碳钢外壳并附带防腐涂层，以增强机械强度和环境耐受性。所有常用过程连接方式均被支持，包括法兰连接和螺纹连接，方便系统集成。若现场存在积水风险，分体式传感器可选配 IP68 防护等级，确保长期浸泡下的电气安全。
尽管该系列仪表设计坚固，但在特定工况下仍需严格遵循限制条件。首先，被测介质必须具有一定的导电性，纯水、油类或气体无法使用该仪表进行测量。其次，介质温度严禁超过 +110 °C，超出此范围可能导致 PTFE 内衬变形或电极密封失效。
此外，产品虽具备 CE、PED、cCSAus 等多项认证，但在防爆区域使用时，必须核实具体的防爆证书编号是否与现场危险区划分相符，不可仅凭通用型号标识进行安装。
在选择 Proline Promag 10E 时，首要任务是确定口径与量程的匹配度。对于 DN 15-DN 300 的小中型管道，若现场环境良好且维护方便，一体式 IP67 版本是最具性价比的选择，它减少了接线盒的成本和故障点。如果传感器安装在地下井或露天淋雨区域，务必选择分体式 IP68 配置，并将变送器移至室内控制箱。
关于材质选择，标准的 1.4435 (316L) 电极适用于大多数中性水和弱酸碱环境。若介质中含有微量氯离子或其他具有轻微腐蚀性的成分，建议升级为 Alloy C22 电极，以延长使用寿命。对于 DN 350 以上的大口径管线，由于水流速度通常较低，需重点核算最小流速是否满足测量下限要求，避免因流速过低导致信号微弱。总体而言，10E 系列是替代传统转子流量计或孔板流量计的理想方案，特别是在需要免维护和无压损的连续过程控制场景中。
Promag E是化工行业的标准型电磁流量传感器。为化工客户提供最经济的解决方案。在基本应用场合和直接集成中与Promag 10变送器配套使用，Promag 10E在许多应用场合中提供高精度液体测量，它是最大程度降低客户使用成本的最佳解决方案。Promag 10E提供一体式或分体式仪表。
经济型传感器：基本要求的理想解决方案
节能的流量测量：不会因管道横截面积限制而产生压损
免维护：无可移动部件
使用经济：设计用于简单应用和直接集成
操作安全：显示可读过程信息
完全符合工业标准：IEC/EN/NAMUR
双向测量原理不受压力、密度、温度和粘度的影响
完全适用于化工和过程行业中的基本应用
设备特性
标称口径：max.DN 600 (24")
所有常用的过程连接
PTFE内衬
两行显示，按键操作
提供一体式或分体式仪表
HART通信
电磁
经济型流量计，搭载高性价比变送器。完全适用于化工和过程行业中的基本应用。
经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用过程连接。
使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
DN 15...600 (½...24")
内衬：PTFE
电极：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金
体积流量
体积流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
4 dm³...9600 m³/h (1...44 000 gal/min)
PN 40，Cl. 150，20K
–10...+110 °C (+14...+230 °F)
–10...+60 °C (+14...+140 °F)
DN 15...300 (½...12")：铝合金AlSi10Mg，带涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
粉末压铸铝
一体式仪表：IP67，type 4X
分体式传感器（标准）：IP67，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP67，type 4X
两行显示，按键操作
通过现场显示单元和调试软件设置
4...20 mA HART（有源）
脉冲/开关量输出（无源 ）
无
HART
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
cCSAus
CE认证、C-tick认证、EAC认证
在认证标定装置上标定（符合ISO/IEC 17025标准）
PED
......................................................................................................................................................................................................................................................................................................................................
