电磁流量计这个原理自带门槛。它靠导电介质切割磁力线产生感应电动势，所以介质得导电——水基溶液、酸碱盐溶液、食品饮料浆料都在范围内，油品、纯溶剂、气体、蒸汽测不了；管道不满管、流体里夹大气泡，信号会直接被带偏。恩德斯豪斯 H500 就是把这条原理线放在卫生工况里用的产品，口径从 DN 2 到 DN 150，接液部分只有 PFA 内衬和几种电极材料，管内没有节流件、没有可动部件，面向的是食品饮料和生命科学行业那些要清洗、要灭菌、要出合规记录的点位。
先说 H500 在这一系列里的位置。它对应的是卫生型电磁流量计的紧凑口径段，覆盖小到中等工艺管线，比如配料线、灌装线、纯化水与注射用水回路。它不是靠单点流量读数取胜的仪表，测的是多变量：体积流量、温度、电导率同时在测，由此换算出质量流量、校正体积流量、校正电导率一并给出。对食品饮料和制药来说，这个组合的价值在于一条管线上几个工艺参数不用装三台表，卫生接点数量少了，清洗死角自然就少。
Heartbeat Technology（心跳技术）是另一个要点。它内置自校验功能，能在不拆管、不停产的前提下完成校验并生成记录，按 ISO 9001:2008 第 7.6 a 节执行（TÜV 认证）。对需要定期出校验报告的产线，这能省掉一部分拆装和重新灭菌的工作量。但自校验替代不了外部标定，周期性实流标定还得按计量要求做，这一点在注意事项里会再提。
下面按参数类别列，标准配置和可选配置分开写，选型时主要盯后者。表里没有覆盖到的口径与压力等级组合，需要向厂家确认，不要按最近一档硬套。
| 参数名称 | 参数值 |
|---|---|
| 公称口径 | DN 2...150（1/12...6 英寸） |
| 测量变量 | 体积流量、温度、电导率；换算质量流量、校正体积流量、校正电导率 |
| 测量范围 | 0.06...600 m³/h（0.015...2650 gal/min） |
| 最大测量误差（标准） | 体积流量 ±0.5% o.r. ± 1 mm/s |
| 最大测量误差（可选） | 体积流量 ±0.2% o.r. ± 2 mm/s |
| 接液内衬 | PFA |
| 电极材质 | 1.4435（316L）、Alloy C22 2.4602（UNS N06022）、钽、铂 |
| 最大过程压力 | PN 40、Cl. 150、20K |
| 介质温度范围 | –20...+150 °C（–4...+302 °F） |
| 环境温度范围 | –40...+60 °C（–40...+140 °F） |
| 传感器外壳 | 1.4301（304）；接线盒标准为铝合金 AlSi10Mg 涂层，可选 1.4301（304）或 1.4409 CF3M |
| 变送器外壳 | 铝合金 AlSi10Mg 涂层；1.4409（CF3M，类似 316L）；聚碳酸酯 |
| 防护等级 | 分体式传感器标准 IP66/67、Type 4X，可选 IP69；分体式变送器 IP66/67、Type 4X |
| 显示与操作 | 四行背光显示，外部触摸键操作，可通过现场显示单元和调试软件设置 |
| 输出与输入 | 4 路输出（4...20 mA HART 有源/无源、脉冲/频率/开关量、继电器）；输入支持状态量、4...20 mA |
| 数字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、EtherNet/IP、OPC-UA |
| 电源 | 24 VDC；100...230 VAC；100...230 VAC / 24 VDC（非危险区） |
| 防爆认证 | ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC |
| 功能安全 | 符合 IEC 61508，可用于 IEC 61511 安全应用 |
| 卫生认证 | EHEDG、3-A，内衬和密封圈符合 FDA |
| 其他认证 | CE、C-tick、EAC；PED、CRN 压力认证；3.1 材料证书；符合 ISO/IEC 17025 标定 |
这张表里有两点容易看漏。一是防护等级的写法：传感器和变送器是分开标的，两者都达到 IP66/67，而 IP69 只出现在传感器这一侧的选项里，高压冲洗场合要单独勾。二是输出与通信是两套东西，4 路输出指的是模拟量、脉冲、继电器这些硬线通道，现场总线是并行的数字通道，两者可以同时使用，不冲突。
食品与饮料是主要场景。这类产线要 CIP/SIP 清洗，清洗液的温度和化学药剂对密封圈、内衬都是考验，PFA 内衬加 FDA 合规密封圈就是为这个配的。测量点常出现在配料、巴氏杀菌前后、CIP 回液管线和灌装前计量。电导率同时测量在这里有实际用处——清洗回液的电导率变化能反映清洗液浓度和残留情况，一个点看两件事，省去在回液管上再开一个卫生接点。
生命科学行业对应制药和生物技术，对洁净度和可追溯性要求更高。3-A、EHEDG 认证加上 3.1 材料证书，在这个行业里是硬门槛，选型阶段就要把证书项一并提出来。DN 2 到 DN 15 这一段小口径在配料、加料环节用得多，流速设计要格外注意，管径小了，同样的流量下流速会偏高。
H500 是分体式结构，传感器装在管道上，变送器可以现场安装也可以远程安装，两者之间用标准电缆连接。电缆长度不能随意加长，得按厂家规定的范围来，超了信号会衰减，模拟量输出尤其明显。电源按型号选：24 VDC 或者 100...230 VAC，非危险区还有一种双电源版本可选，具体选哪种看现场供电条件。
管道侧归结起来是满管、接地、直管段三件事。传感器最好装在管道低处或上升管段，保证运行时始终满管；装在最高点或者下降管段容易积气，气泡一过读数就跳。电磁流量计对接地比一般仪表敏感，传感器两端要独立接地，不能靠管道法兰凑合，非金属管道或带内衬的管道要加接地环。前后直管段长度取决于上游扰流件，弯头、阀门、泵出口的要求各不相同，现场多半按前 5D 后 3D 起步，再按实际管路复核。
介质温度上限是 150 °C，下限 –20 °C。这个区间不是随手定的，超过之后 PFA 内衬会软化变形，密封圈也会加速老化。SIP 灭菌的瞬时温度往往高于工艺温度，选型时要按灭菌峰值来核算，不能只看正常运行温度。CIP 药剂的选择同样要对材质，PFA 和不锈钢的耐受范围算宽，但强碱、高浓度次氯酸这类清洗液仍要按实际浓度和接触时间逐项核对。
危险区使用要选带相应防爆认证的型号，ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC 都有覆盖，具体哪个适用看项目所在地和区域划分。防爆场合的本安回路、电缆敷设、隔离栅配置要按规范执行，这部分和仪表本体是两件事，别混在一起考虑。
先把口径定下来。DN 2 到 DN 150 是 H500 的量程段，常规做法是按工艺流量折算流速，让常用流量落在 1...3 m/s 这个区间。长期低于 0.5 m/s，低流速段的零点稳定性会成为主要误差来源；长期高于 5 m/s，压损和电极磨损都要重新评估，除非是短时冲洗工况。原料给出的 0.06...600 m³/h 是整段口径的合并值，具体某台表要看对应口径的量程，拿 0.06 去配 DN 100 的管子没有意义。
精度等级按计量要求挑。标准版是 ±0.5% o.r. ± 1 mm/s，可选 ±0.2% o.r. ± 2 mm/s。这里有个容易误读的地方：0.2% 那版在低速段的绝对误差不一定比 0.5% 那版小，因为固定项从 1 mm/s 变成了 2 mm/s。真正需要 0.2% 的是中大流量、流速较高的计量点；小口径低流速的配料点，标准版往往更合适，钱花在别处更值。
电极材料看介质。1.4435（316L）是最常用的选项，中性水基介质、一般食品饮料够用。介质里有氯离子或氧化性酸，要往 Alloy C22 2.4602（UNS N06022）上考虑。盐酸、硫酸这类强酸场合，钽电极更稳妥，但含氢氟酸或发烟硫酸的介质不能用钽。铂电极对应的是强氧化性环境。内衬只有 PFA 一种，衬里的耐温和耐化学性没有可选项，只能通过限制温度、核算介质相容性来规避风险。
拿不准的时候，把介质成分、浓度、温度峰值、常用流速范围这四项给全，比纠结型号后缀有用得多。特别是 CIP 和 SIP 的药剂与温度，很多现场只报了工艺参数，等到验收才发现清洗工况超出了内衬和密封圈的适用范围，那时候改起来就要动管道了。
卫生行业应用专家，搭配最多带 4 路输入/输出的分体式变送器
Promag H 传感器特别适用于卫生应用场合，满足食品和饮料、生命科学行业中的最高要求。与创新的分体式变送器配套使用，在苛刻工况条件下 Promag H 500 仍具有最大安装灵活性和最高操作安全性。Heartbeat Technology（心跳技术）确保始终合规，保证过程安全。
流量、温度和电导率多变量测量
安装灵活：提供多种卫生型过程连接
节能的流量测量：无节流部件，确保无压损
免维护：无可移动部件
完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线
降低复杂性和多样性：用户自定义输入/输出功能
自带验证功能：内置Heartbeat Technology（心跳技术）
双向测量原理不受压力、密度、温度和粘度的影响
适用于食品与饮料、生命科学行业的苛刻应用
仪表特点
PFA内衬
不锈钢传感器外壳 (3-A认证、EHEDG测试)
接液部件材料耐CIP、SIP清洗

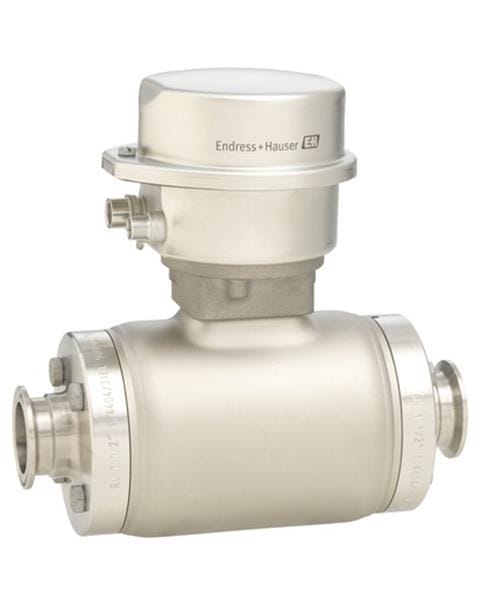

分体式仪表，最多带4路输入/输出，卫生型过程连接，传感器外壳防护等级：IP69
背光显示、触摸键控制和WLAN访问
传感器和变送器通过标准电缆连接
电磁
生命科学领域的专用流量计，搭配最多带4路输入/输出的分体式变送器。流量、温度和电导率多变量测量。专用于食品与饮料、生命科学中的严苛应用。
安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。分体式仪表最多带4路输入/输出；卫生型传感器接线盒的防护等级IP69。背光显示，触摸键操作和WLAN访问。
DN 2...150 (¹⁄...6⁄")
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
0.06...600 m³/h (0.015...2 650 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蚀
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4301 (304)、1.4409 CF3M，类同(316L)
铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X
四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
4路输出：
4...-20 mA HART（有源/无源）
4...-20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
继电器输出
状态输入
4...20 mA输入
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
CE认证、C-tick认证、EAC认证
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
PED、CRN
3.1材料证书
EHEDG、3-A，内衬和密封圈符合FDA认证
......................................................................................................................................................................................................................................................................................................................................
