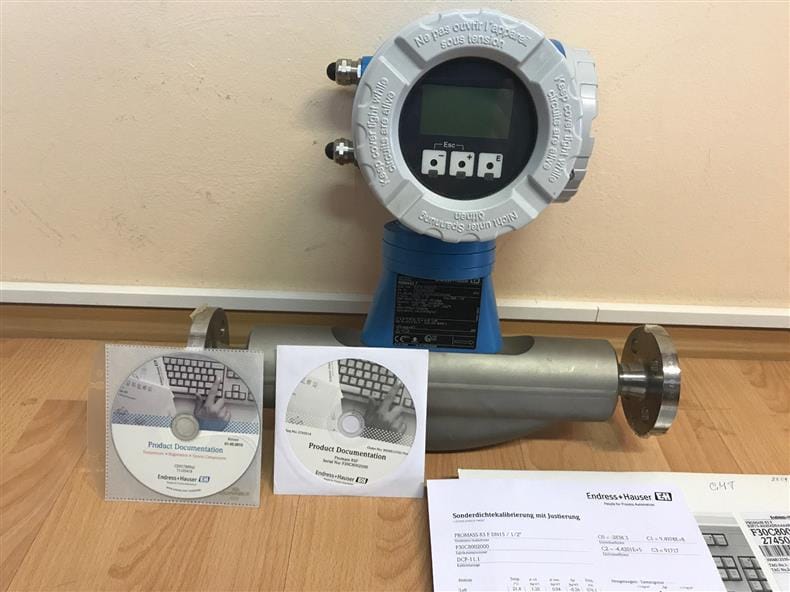

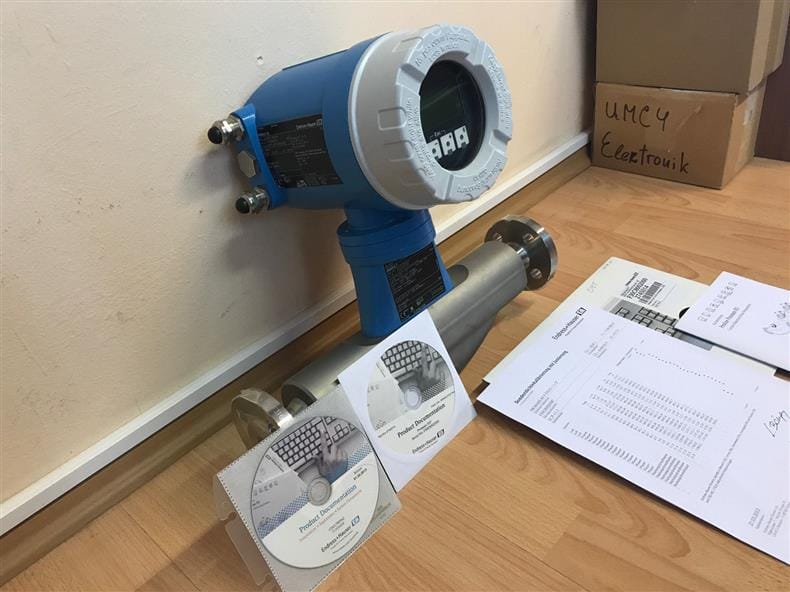

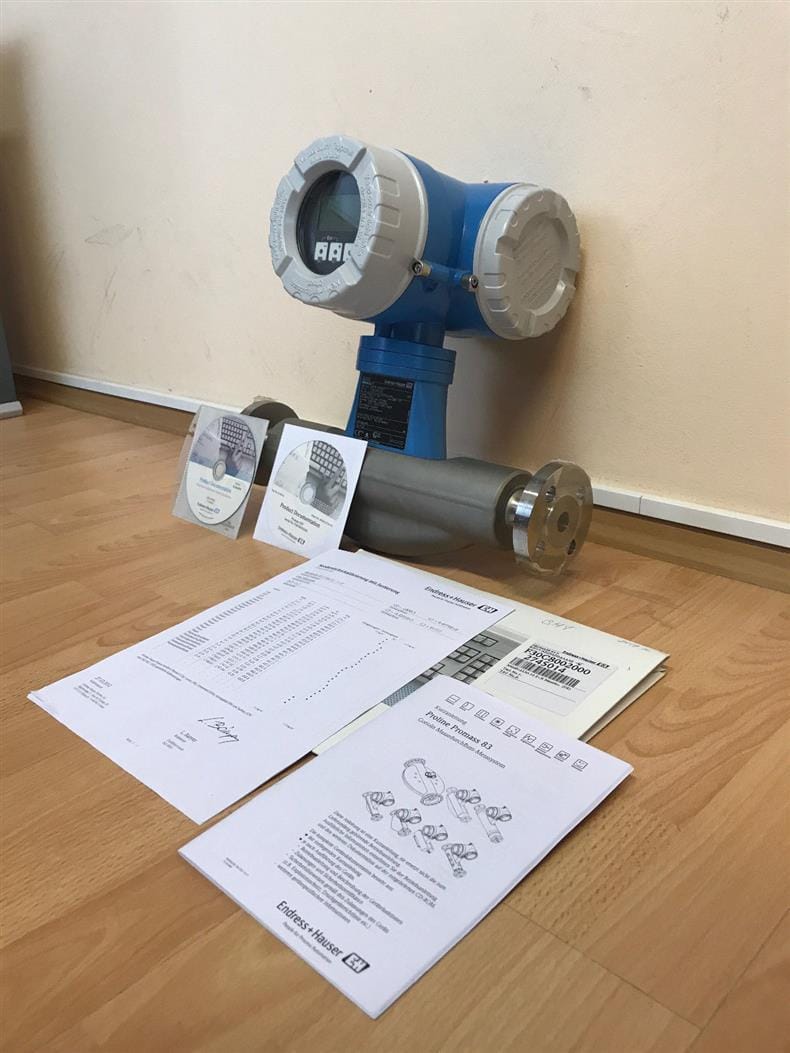

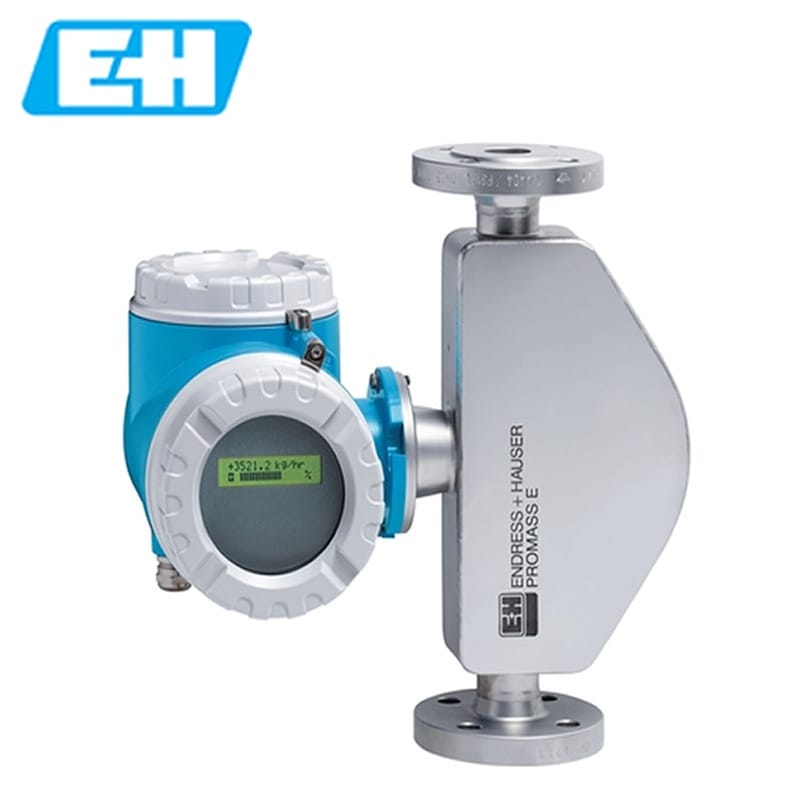

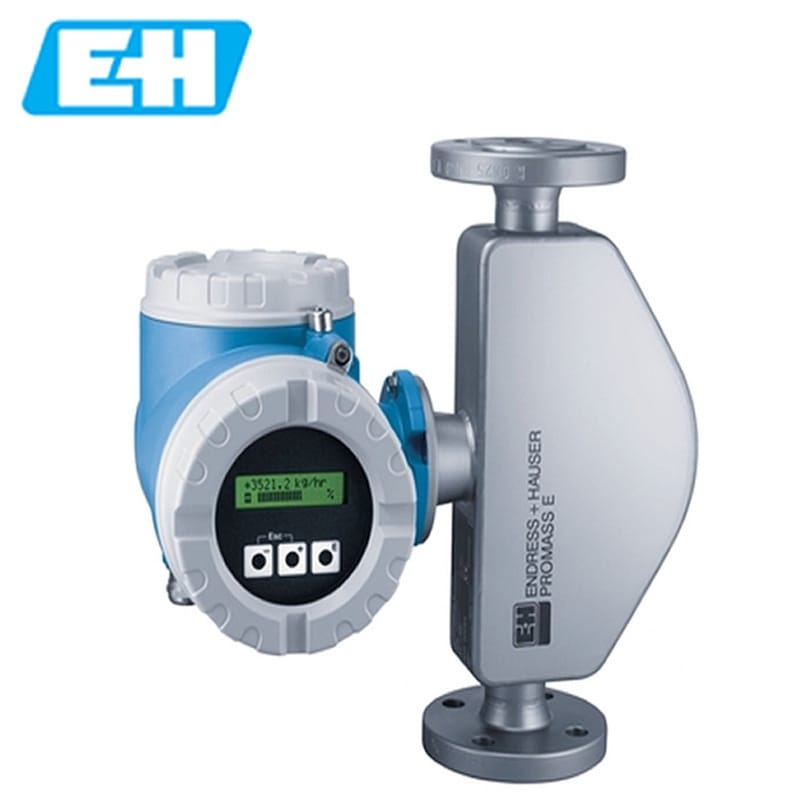

德国E+H 恩德斯豪斯80F系列质量流量计

恩德斯豪斯（Endress+Hauser）80F系列质量流量计采用科里奥利测量原理，直接输出质量流量，不依赖介质温度、压力、黏度等参数做换算。这一系列把流量、密度、温度三个变量集中在同一台传感器上，在化工配比、贸易交接和卫生级灌装这类对精度与重复性都有硬要求的环节里，它承担的是主计量角色。80F系列口径覆盖 DN 8 到 DN 250，分标准型和高温型，变送器可一体式安装也可分体安装，现场选型主要围绕介质温度、口径和防爆区域三个变量展开。

核心特点

80F系列的测量原理是科里奥利质量流量，直读质量流量，省掉了差压式或体积式仪表需要的温压补偿环节。介质温度波动大、组分变化频繁的工艺点上，补偿环节越多，引入的误差源也越多。该系列标配多变量输出，同一台表可以同时给出质量流量、密度、温度和体积流量，密度分辨率做到 ±0.0005 g/cm³，对需要判断介质浓度或组分的场合，相当于省了一台在线密度计。

按测量精度分，80F系列有两个档位可以选。标准标定的液体质量流量误差为 ±0.15%，可选高精度标定到 ±0.1%；如果采用 PremiumCal 标定方案，液体质量流量误差可以做到 ±0.05%。气体测量难度更高，质量流量误差为 ±0.35%，选型时要把气体工况单独核对。

无前后直管段长度要求，传感器前后不需要预留直管，安装位置紧凑。
第二腔室最大额定压力 40 bar，过程压力上限可到 PN 100、Cl. 600、63K。
提供一体式与分体式两种变送器形式，分体式防护等级同样为 IP67。
两行背光显示，按键操作，现场可以直接读取过程信息。
符合 IEC/EN/NAMUR 相关行业标准，认证覆盖面较广。

技术参数

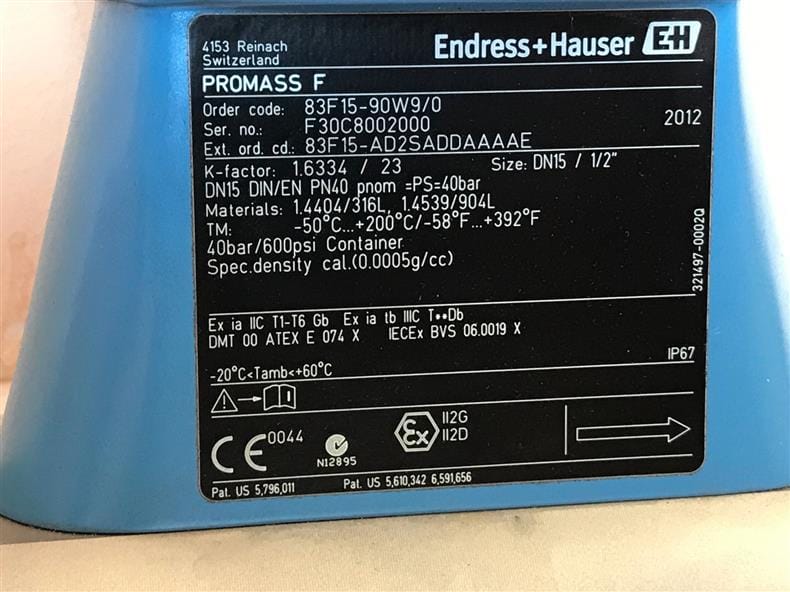

80F系列的技术参数需要按型号和配置分开看。标准型的介质温度范围为 -50...+200 °C，高温型扩展至 -50...+350 °C，但高温型目前只覆盖 DN 25、DN 50 和 DN 80 三个口径，不是全口径都有。接液材质方面，测量管可选 1.4539（904L）、1.4404（316/316L）和 Alloy C22 2.4602（UNS N06022），连接部件为 1.4404（316/316L）或 Alloy C22，腐蚀性介质要重点核对这一项。

参数项	参数值
公称口径范围	DN 8...250
高温型口径	DN 25、DN 50、DN 80
测量管材质	1.4539（904L）、1.4404（316/316L）、Alloy C22 2.4602（UNS N06022）
连接部件材质	1.4404（316/316L）、Alloy C22 2.4602（UNS N06022）
测量变量	质量流量、密度、温度、体积流量、校正体积流量、参考密度
质量流量精度（液体）	标准 ±0.15%，可选 ±0.1%，PremiumCal 标定 ±0.05%
体积流量精度（液体）	±0.15%
质量流量精度（气体）	±0.35%
密度精度（液体）	±0.0005 g/cm³
测量范围	0...2,200,000 kg/h（0...80,840 lb/min）
最大过程压力	PN 100、Cl. 600、63K
介质温度（标准型）	-50...+200 °C（-58...+392 °F）
介质温度（高温型）	-50...+350 °C（-58...+662 °F）
环境温度	标准 -20...+60 °C；可选 -40...+60 °C
传感器外壳材质	1.4301/1.4307（304L）
变送器外壳材质	粉末压铸铝、1.4301（304）钢板、CF3M（316L）、铸钢
防护等级	IP67，Type 4X；分体式变送器 IP67，Type 4X
输出	3路输出：0...20 mA（有源）/4...20 mA（有源/无源）；脉冲/频率/开关量（无源）
输入	状态输入
数字通信	HART、PROFIBUS PA
电源	16...62 VDC；85...260 VAC（45...65 Hz）；20...55 VAC（45...65 Hz）
防爆认证	ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证	3.1材料证书、ISO/IEC 17025标定、NAMUR、SIL、船级认证、PED、CRN、AD 2000、3-A、EHEDG、FDA、NACE MR0175/MR0103、PMI、焊接测试（EN、ASME、NORSOK）

应用行业

80F系列适用的行业跨度比较大，化工、石油、天然气、食品饮料、制药、电力、冶金都在覆盖范围内。它并不只测液体，气体工况同样可以测，只是气体精度指标比液体低一档，选型时要按实际介质分别核对。真正决定它能不能用的，不是行业名称，而是介质温度、压力、腐蚀性和防爆区域这几项具体条件。

化工与石化：反应进料配比、催化剂添加、成品贸易交接计量。
油气：原油、天然气、液化气的质量流量与密度同步测量。
食品饮料：高黏度物料、糖浆、乳制品的定量灌装与配比。
制药：配液、注射用水、清洁验证相关的高卫生等级计量。
电力与冶金：燃油、燃气、冷却介质等过程流量监测。

安装条件

科里奥利质量流量计对直管段没有要求，这是80F系列在现场布置上的一个优势：泵出口、弯头后面、阀门下游都可以安装，不需要专门留出前 10D 后 5D 的直管。但无直管段要求不等于随便装，传感器还是要避开强烈振动源，安装时不能让管道应力直接作用在测量管上。

确认过程压力不超过仪表额定值，最高按 PN 100、Cl. 600、63K 核对。
确认介质温度落在标准型或高温型对应范围内，高温型只覆盖 DN 25/50/80。
根据现场空间和读取便利性选择一体式或分体式变送器，分体式需单独固定变送器。
核对接液材质与介质兼容性，腐蚀性工况参考 NACE MR0175/MR0103 要求。
危险区域按 ATEX、IECEx、FM、CSA、NEPSI、TIIS 对应等级选型和安装。
环境温度控制在 -20...+60 °C，低温环境选 -40...+60 °C 可选版本。

注意事项

80F系列在安装完成后的调试环节有两件事不能省：零点校准和材质兼容性复核。科里奥利流量计在满管静止状态下做零点校准，管道应力和振动会直接反映到零点漂移上，所以校准前要先把管道支撑和应力释放处理好。材质兼容性则关系到长期运行的可靠性，尤其是 Alloy C22 和 904L 这类材质，选对了能扛住腐蚀，选错了更换成本不低。

行业应用趋势

质量流量计在化工和油气行业的角色变化比较明显。以前很多配比环节用体积流量计加温压补偿，精度做到 ±0.5% 就算合格；现在精细化工和聚合装置对单体进料配比的要求普遍提到 ±0.2% 以内，部分贸易交接点直接要求 ±0.1%。这种精度提升不是靠调参数能解决的，而是需要直读质量流量，把温度、压力波动从误差链里剔除。80F系列标准型 ±0.15%、PremiumCal 标定 ±0.05% 的精度档位，对应的就是这类需求分层。

卫生级行业的变化落在清洗和灭菌环节。食品饮料的 CIP 清洗温度通常在 80...90 °C，制药的 SIP 蒸汽灭菌温度可以到 130...140 °C，部分工艺要求更高。标准型 +200 °C 的上限够用，但如果工艺里存在高温蒸汽直接接触传感器的可能，高温型 +350 °C 的余量更稳妥。80F系列提供 3-A、EHEDG、FDA 认证，这在前几年还是加分项，现在做出口食品和制药项目已经变成准入门槛。

化工配比精度从 ±0.5% 收紧到 ±0.2% 以内，贸易交接点要求 ±0.1%。
制药 SIP 灭菌温度常见 130...140 °C，传感器需留出温度余量。
气体计量从体积式加补偿转向直读质量流量，精度要求 ±0.35% 级别。
卫生级项目把 3-A、EHEDG、FDA 认证作为准入门槛而非加分项。

气体计量是另一个增长点。天然气贸易交接、氢气掺混、工业气体配比这些场合，过去用体积式仪表加密度补偿，现在越来越多直接上科里奥利质量流量计。80F系列气体质量流量精度为 ±0.35%，这个指标放在气体工况里属于可用水平，选型时要重点确认气体组分和流量下限，因为科里奥利表在低流量段的表现和液体工况差别较大。

典型应用案例

案例一：聚合装置单体进料计量

某化工企业的聚合反应装置需要连续计量单体进料，介质温度在 180...220 °C，管道压力约 4.0 MPa，原来用体积流量计加温压补偿，批次间配比波动经常超出工艺允许范围。方案选用 80F 高温型 DN 50，接液材质为 1.4404（316/316L），分体式变送器安装在远离高温管道的支架上，输出 4...20 mA 加 HART 接入 DCS。投用后进料质量流量控制在 ±0.15% 以内，密度值同步用于判断单体浓度，批次不合格率下降明显。高温型分体安装这个组合，是为了让变送器电子部件避开管道热辐射。

案例二：食品糖浆定量灌装

一家饮料厂的糖浆灌装线需要按质量定量，糖浆黏度高、温度随季节变化，原来用容积式流量计，灌装误差在 ±1% 左右。方案选用 80F 标准型 DN 25，一体式变送器，接液材质 1.4404（316/316L），利用质量流量直接控制灌装阀关闭。投用后单瓶灌装误差稳定在 ±0.2% 以内，而且密度输出可以同步判断糖浆浓度是否波动。这个场景里，无直管段要求让改造时不用动原有管路布局，是选型时比较实际的一个考量。

案例三：制药配液高卫生等级计量

某制药企业的配液系统需要计量注射用水和药液，要求接液部件符合卫生标准，并且能承受 SIP 灭菌。方案选用 80F 标准型 DN 15，接液材质 1.4404（316/316L），配置 3-A、EHEDG、FDA 相关认证，输出 PROFIBUS PA 接入批处理控制系统。投用后配液精度满足工艺要求，清洗验证时仪表的自排空结构和材质证书也减少了验证工作量。这个案例说明，制药行业选质量流量计，认证文件和材质追溯的重要性有时不低于精度指标本身。

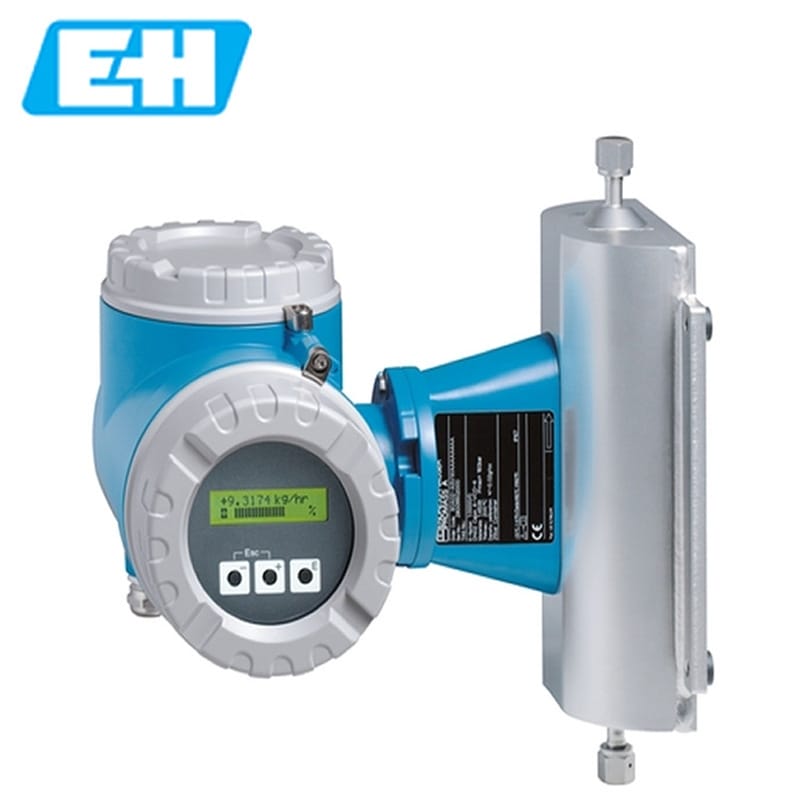

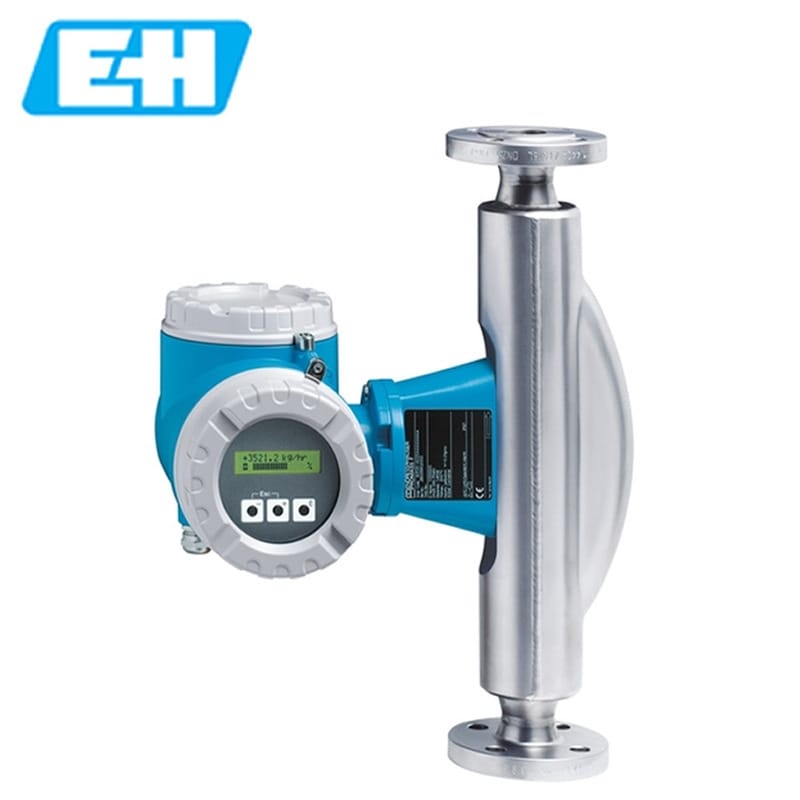

Proline Promass 80F
Coriolis flowmeter

特征和规格

......................................................................................................................................................................................................................................................................................................................................
