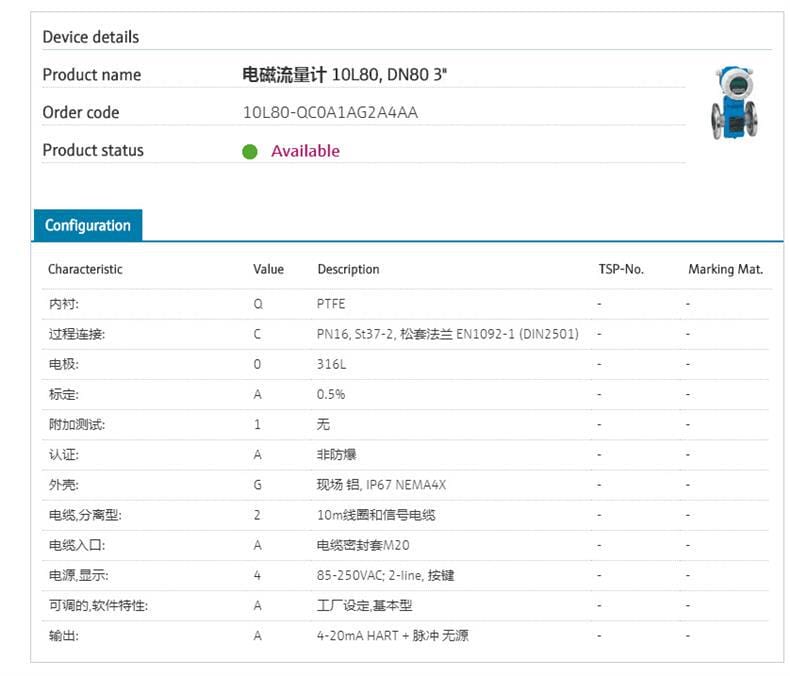

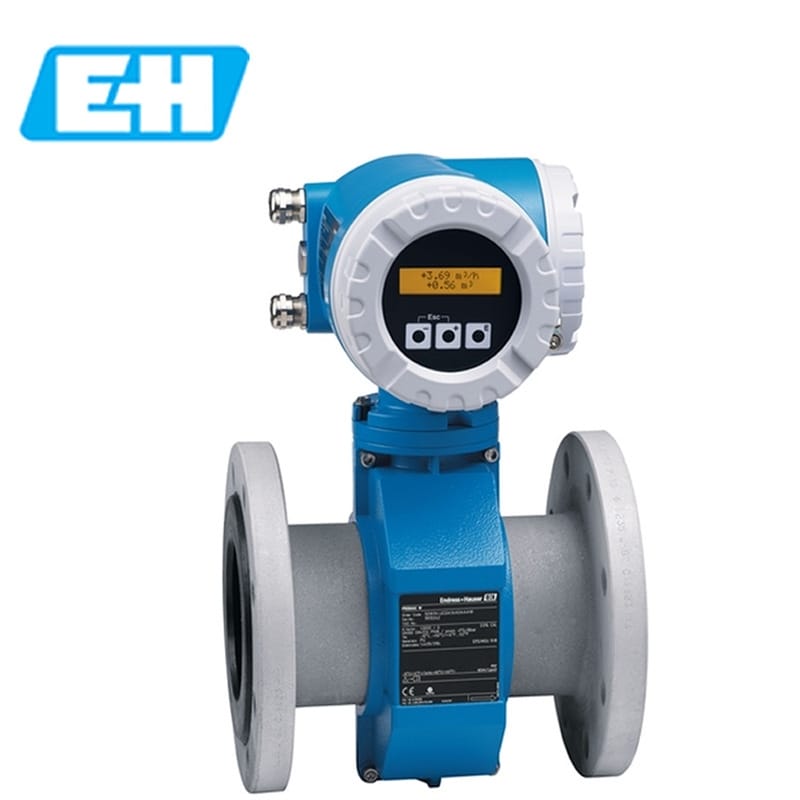

恩德斯豪斯 E+H 电磁流量计 10L80-QC0A1AG2A4AA 是 10L 系列中口径 DN80 的一款，同系列还有口径 DN40 的 10L40-QC0A1AA0A4AA。这两个型号共用同一套变送器和电磁测量原理，区别集中在公称口径、接液内衬选项和由此带来的介质温度范围。现场选型时，先确认管道口径和介质是否导电，再根据介质温度、化学性质和防护要求定内衬与安装形式。
10L 系列的设计重点放在安装和长期运行成本上。传感器在 DN<350 范围内采用松套法兰，安装时不受管道法兰孔距限制，开档尺寸也做了缩短，符合 DVGW/ISO 标准。测量管横截面与管道一致，没有缩径或阻挡件，因此不产生额外压损。这个特点对长距离供水或连续运行的污水泵送场合有实际意义，泵送能耗不会因为装表而增加。
10L80-QC0A1AG2A4AA 按订单配置 PTFE 内衬，10L40-QC0A1AA0A4AA 则可选聚酰胺、硬橡胶或 PTFE 内衬；如果选 PFA 内衬，温度上限会与 PTFE 不同。这个差异直接决定两款表能测什么介质、能不能用于热水或带腐蚀性的液体。两个型号的传感器重量都做了优化，最多减轻 30%，大口径表在安装支撑上的负担会小一些。
两个型号共用体积流量测量变量、精度公式、输出接口和电源框架，下表按型号分开列出关键参数。未在表中单独说明的，表示两者规格一致。表中数据来自样本和订单配置，具体以铭牌和防爆证书为准。
| 参数项 | 10L40-QC0A1AA0A4AA | 10L80-QC0A1AG2A4AA |
|---|---|---|
| 公称口径 | DN40，松套法兰 | DN80，松套法兰 |
| 测量变量 | 体积流量 | 体积流量 |
| 测量误差 | ±0.5% o.r. ±2 mm/s | ±0.5% o.r. ±2 mm/s |
| 测量范围 | 9 dm³/min...162 000 m³/h（系列跨度） | 9 dm³/min...162 000 m³/h（系列跨度） |
| 过程压力 | PN16，Cl.150 | PN16，Cl.150 |
| 接液内衬 | 聚酰胺、硬橡胶或 PTFE 可选；PFA 内衬另计 | PTFE |
| 电极材质 | 1.4435 (316L) 或 Alloy C22 2.4602 | 1.4435 (316L) 或 Alloy C22 2.4602 |
| 介质温度范围 | PTFE：-20...+90°C；PFA：0...+80°C；高温型 PFA：-20...+50°C | PTFE：-20...+90°C |
| 环境温度范围 | 碳钢法兰 -10...+60°C；不锈钢法兰 -40...+60°C | 碳钢法兰 -10...+60°C；不锈钢法兰 -40...+60°C |
| 传感器外壳 | DN25...300 为铝合金 AlSi10Mg 带涂层 | DN25...300 为铝合金 AlSi10Mg 带涂层 |
| 变送器外壳 | 粉末压铸铝 | 粉末压铸铝 |
| 防护等级 | 一体式 IP67/type 4X；分体式传感器 IP66 标准，可选 IP68；分体式变送器 IP66/67/type 4X | 一体式 IP67/type 4X；分体式传感器 IP66 标准，可选 IP68；分体式变送器 IP66/67/type 4X |
| 输出 | 4...20 mA HART（有源）+ 脉冲/开关量输出（无源） | 4...20 mA HART（有源）+ 脉冲/开关量输出（无源） |
| 输入 | 无 | 无 |
| 数字通信 | HART | HART |
| 电源 | 11...40 VDC / 85...250 VAC（45...65 Hz）/ 20...28 VAC（45...65 Hz） | 11...40 VDC / 85...250 VAC（45...65 Hz）/ 20...28 VAC（45...65 Hz） |
| 防爆认证 | cCSAus；本订单为非防爆 | cCSAus；本订单为非防爆 |
| 产品安全与计量 | CE、C-Tick；符合 ISO/IEC 17025 标定 | CE、C-Tick；符合 ISO/IEC 17025 标定 |
| 饮用水认证 | ACS、KTW/W270、NSF 61、WRAS BS 6920 | ACS、KTW/W270、NSF 61、WRAS BS 6920 |
精度写成 ±0.5% o.r. ±2 mm/s，后一项是低流速下的附加误差。小口径表在低流量段运行时，±2 mm/s 对总误差的贡献会比大口径表更明显。选型时如果常用流量接近下限，需要把这一点算进去，而不是只看百分比。
这两个型号都适合水和污水行业的标准测量场合。DN40 的 10L40-QC0A1AA0A4AA 常见于支管、加药线、小型循环水和小流量计量点；DN80 的 10L80-QC0A1AG2A4AA 更多用在供水干管、污水处理进出水、工业废水排放主管等中等口径管道上。电磁流量计要求介质导电，水、污水、水基溶液和多数酸碱盐溶液都能满足，但纯水或有机溶剂需要单独确认电导率。
内衬选择会改变适用行业范围。10L40 可选聚酰胺或硬橡胶，适合常温、弱腐蚀性液体；PTFE 内衬则用于温度较高或化学兼容性要求更严的场合。10L80 的订单配置为 PTFE，覆盖 -20...+90°C，适合饮用水和一般工业废水。两个型号都覆盖 ACS、KTW/W270、NSF 61、WRAS BS 6920 饮用水认证，但前提是实际接液材料组合与认证一致。
非防爆订单不能进危险区域。型号中的 A 位对应非防爆配置，如果现场存在可燃气体或粉尘，需要另选防爆规格，不能靠这两个型号直接代用。
两个型号在 DN<350 范围内都用松套法兰，安装开档尺寸缩短，符合 DVGW/ISO 标准。过程连接为 PN16，St37-2 松套法兰（EN1092-1/DIN2501），也可选固定法兰。松套法兰的好处是管道法兰孔距有偏差时仍能对中，现场配管自由度更高。传感器重量优化后，DN80 表在管廊或支架上的安装支撑要求也比常规产品低一些。
环境温度方面，碳钢法兰允许 -10...+60°C，不锈钢法兰允许 -40...+60°C。一体式防护等级 IP67，分体式传感器标准 IP66、可选 IP68；如果流量计安装在容易浸水或需要冲洗的位置，选分体式 IP68 并把电缆入口密封好。电源按铭牌选择 11...40 VDC 或 85...250 VAC，20...28 VAC 也支持，接线前核对电压波动范围。
安装位置要避开强磁场和大功率电机，流体电导率必须满足电磁流量计要求。直管段方面原料没有给出具体倍数，现场一般按前 5D、后 3D 布置，若上游有泵或阀，尽量再留余量。这是行业习惯做法，不是该型号的硬性参数，遇到紧凑空间时可以用弯头前直管段不足的修正方式处理，但最终以调试零点稳定为准。
介质温度由内衬决定。10L80 的 PTFE 内衬允许 -20...+90°C；10L40 若用 PTFE 同样为 -20...+90°C，若用 PFA 则是一般型 0...+80°C、高温型 -20...+50°C。超温会先损伤内衬，再影响测量，拆检时衬里变形往往不可逆。环境温度也不能超限，碳钢法兰和不锈钢法兰的低温允许值不同，北方室外安装要选不锈钢法兰或加保温伴热。
运行中如果发现测量值突然偏离，先查接地和介质电导率，再查电极污染，再考虑变送器参数。不要直接拆传感器，带压拆卸可能损坏衬里。维护前切断电源并确认管道已泄压。对于饮用水应用，拆装后要按现场卫生要求做冲洗和消毒，再恢复计量。
两个型号的关系很清楚：同一 10L 系列、同一套变送器和测量原理，区别在公称口径和内衬选项。DN40 的 10L40-QC0A1AA0A4AA 适合小流量支管、加药线、小型循环水以及需要灵活选内衬的场合；DN80 的 10L80-QC0A1AG2A4AA 适合供水干管、污水进出水、工业废水主管等中等口径管道。选型先定口径，再定内衬，再核对电源和防护等级。
| 应用场景 | 优先型号 | 理由 |
|---|---|---|
| DN40 支管、加药或小流量循环水 | 10L40-QC0A1AA0A4AA | 口径匹配，可选聚酰胺、硬橡胶或 PTFE 内衬，适配不同介质温度和化学性质。 |
| DN80 供水干管、污水进出水 | 10L80-QC0A1AG2A4AA | PTFE 内衬覆盖 -20...+90°C，适合饮用水和一般工业废水，无压损。 |
| 需要饮用水认证的计量点 | 两者均可，前提是接液组合合规 | 两型号都覆盖 ACS、KTW/W270、NSF 61、WRAS BS 6920 相关认证。 |
| 危险区域 | 不选这两个非防爆订单 | 型号中 A 位为非防爆，仅 cCSAus 认证，不能替代防爆规格。 |
如果现场口径是 DN80，但实际流量长期低于 DN80 的下限，选 10L40 并把管道缩径到 DN40 往往更合适，因为小口径在低流速下分辨率更好。反过来，DN40 管道上如果流量峰值接近上限，也不要硬撑，放大口径或改用缩径管段。精度标称相同，实际可用范围受口径和流速限制，这一点比选品牌更影响使用效果。

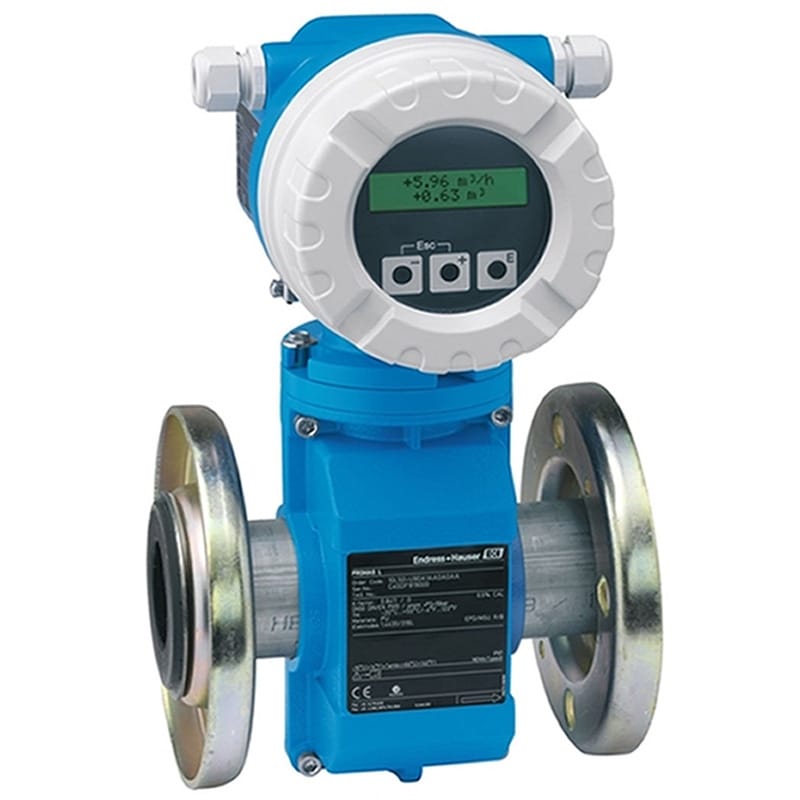

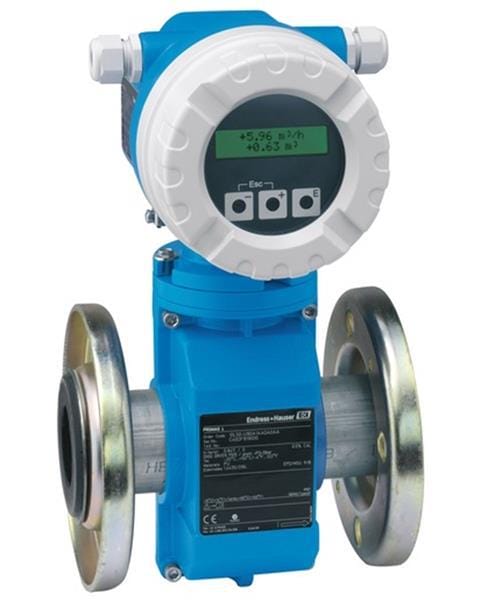

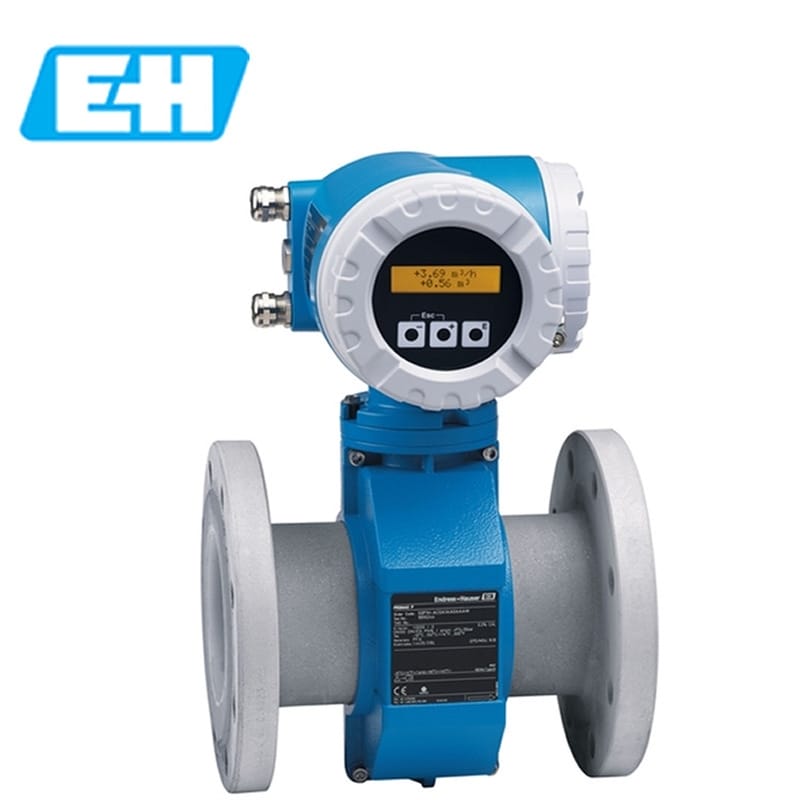

Promag L作为多用途的标准传感器，适用于水和污水行业，采用松套法兰过程连接，安装灵活，不受管道法兰的安装影响。结合满足基本应用并能够直接集成的Promag 10型变送器， Promag 10L在广泛的用途中提供精确的液体测量。它是您降低成本的优选解决方案。
降低了安装成本松套法兰设计，安装灵活（DN<350/14")
节能型流量测量-横截面与管道一致，无压损
免维护 - 无可动部件
经济 - 为简便运用和直接集成设计
操作安全 - 显示模块提供简单易读的过程信息
完全符合行业标准 - IECE/EN/NAMUR
双向测量原理不受压力、密度、温度和粘度的限制
完全适用于水和污水行业的标准测量场合
仪表特性
传感器重量可减轻 30 %
公称直径：DN 25 ～ 2400 (1～ 90")
安装开档尺寸缩短，符合DVGW/ISO标准
两行显示，按键操作
一体化型或分离型
HART
电磁
该流量计配备重量优化的传感器，十分经济。完全适用于水和污水行业中的标准应用。
降低了安装成本松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量最多可以减轻30 %。公称口径：DN 25...2400 (1...90")。
使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
松套法兰；松套法兰，成型钢板：DN 25...300 (1...12")
固定法兰：DN 350...2400 (14...90")
内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
体积流量
体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)
PN 16, Cl. 150
PFA内衬：0...+80 °C (+32...+176 °F)
高温型PFA内衬：–20...+50 °C (–4...+122 °F)
PTFE内衬：–20...+90 °C (–4...+194 °F)
碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层
DN 350...2400 (14...90")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
粉末压铸铝
一体式仪表：IP67，type 4X
分体式传感器（标准）：IP66，type X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP66/67，type 4X
两行显示，按键操作
通过现场显示单元和调试软件设置
4...20 mA HART（有源）
脉冲/开关量输出（无源 ）
无
HART
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
cCSAus
CE认证、C-Tick认证
在认证标定装置上标定（符合ISO/IEC 17025标准）
饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920
......................................................................................................................................................................................................................................................................................................................................
