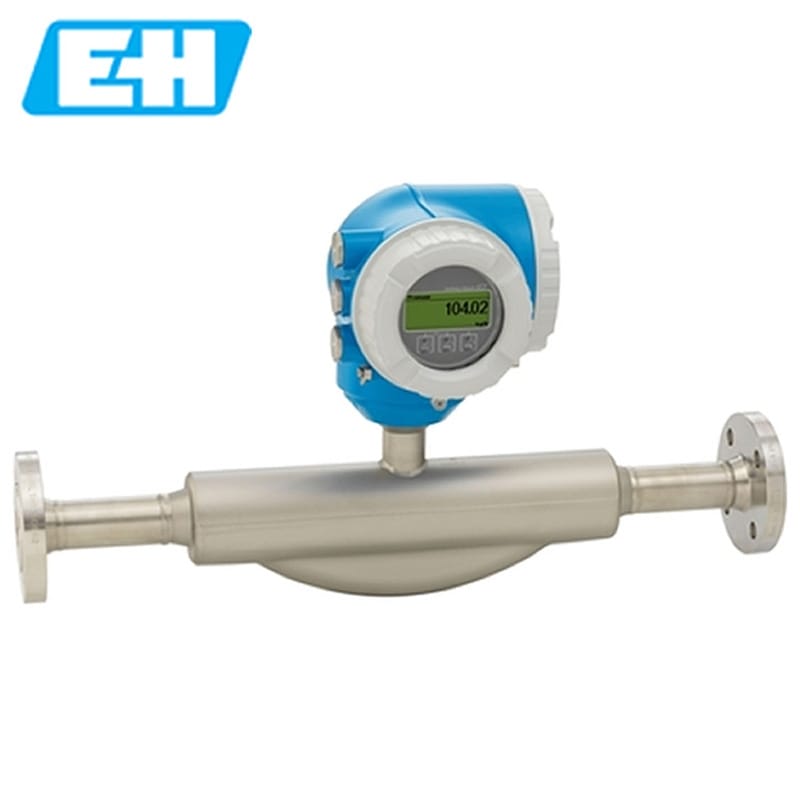

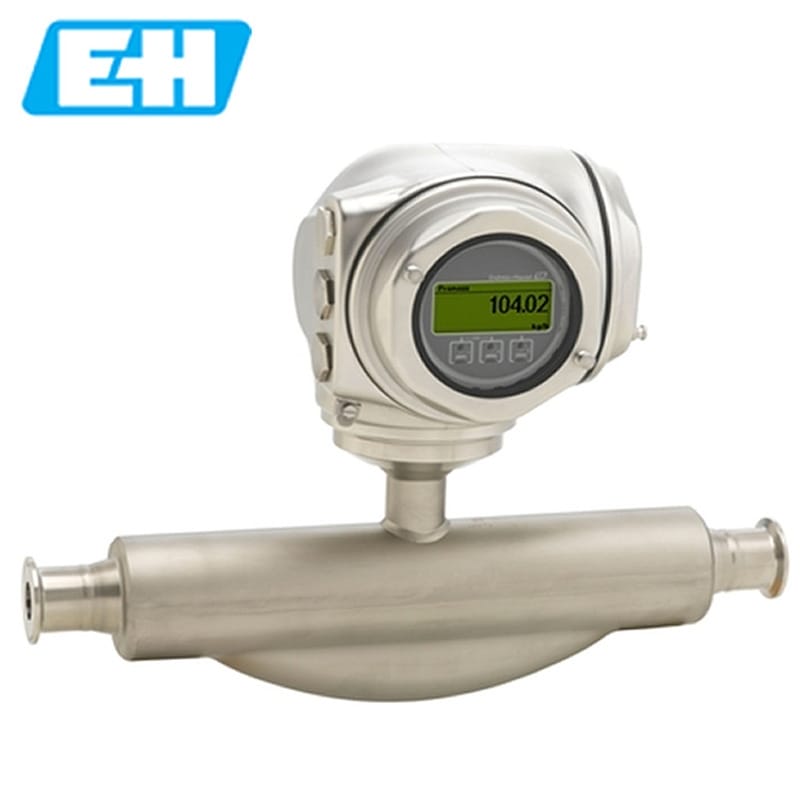

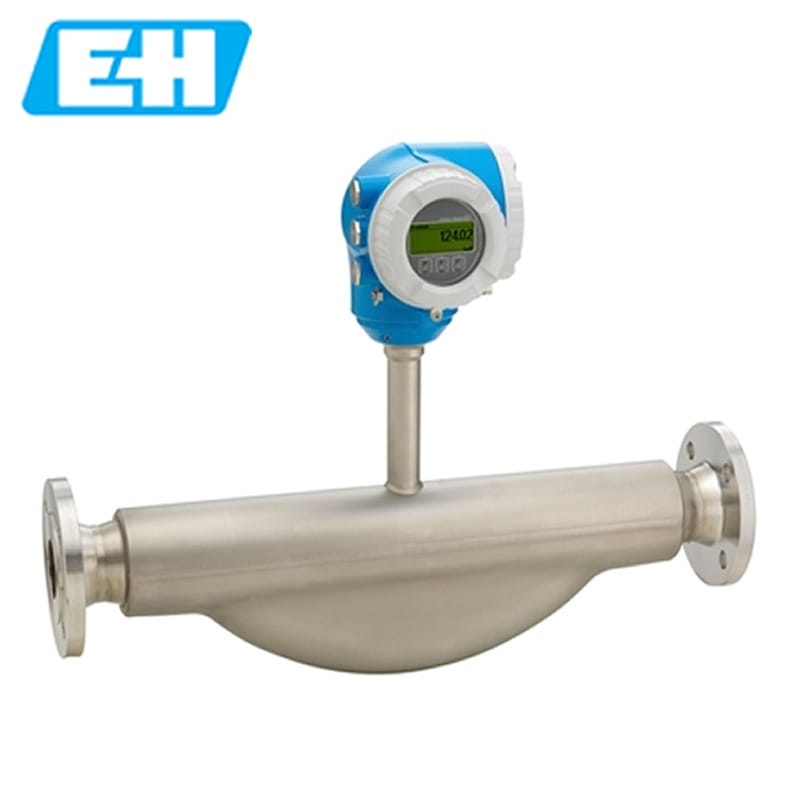

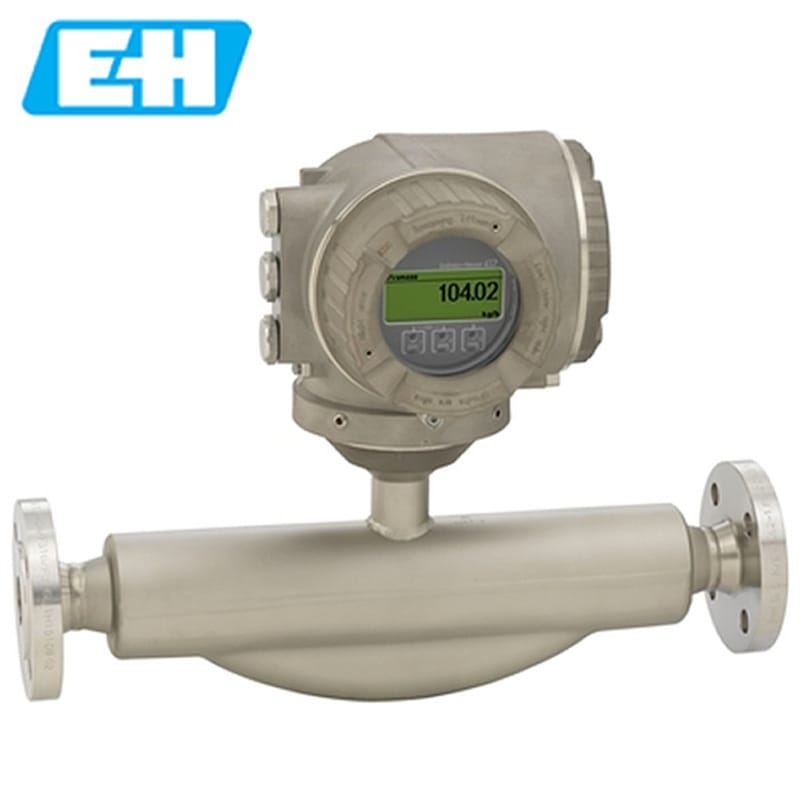

恩德斯豪斯（E+H）Proline Promass F200 是一台靠科里奥利效应直接测质量流量的仪表。它把质量流量、流体密度、过程温度三路信号装在一个表体里，读数不受介质密度、粘度、温度、压力或电导率变化的影响。溶剂回收、缓冲液配制、LNG 蒸发气计量这类介质组分经常波动的点位，用体积流量计往往要反复修正，而 F200 输出的就是质量本身。上海阔思电子有限公司作为恩德斯豪斯在国内的技术服务与方案合作伙伴，负责这台表的选型评估、安装指导与现场调试。
测量管由激励线圈驱动做微幅振动，流体通过时产生的相位差被换算成质量流量。原理层面的东西不用多讲，值得展开的是它对现场条件的应对方式。传感器与变送器分成两个独立腔体，传感器腔防护等级达到 IP66/67（Type 4X），抗冲刷也耐腐蚀；变送器腔用涂层铝合金 AlSi10Mg 与 316L 不锈钢，散热和密封各管一摊，互不干扰。
它采用回路供电（Loop-powered）设计，两根线同时走供电和 4–20 mA HART 信号，接 DCS 或 PLC 不用另外拉电源线，后期扩容也省事。面板是背光四行触摸屏，组态、诊断、标定全在表外完成，接线腔不用打开。这一条在防爆区格外重要——开盖次数少一次，风险就少一分。
一台表同时给出质量流量、密度和温度，还能算出体积流量、修正体积流量、参考密度这些衍生量。原本要涡轮加密度计两台表拼出来的点位，现在一台就能收口，一次仪表的数量、安装量和校准工作量跟着一起降。Heartbeat 心跳技术是另一层东西：它周期性地对传感器机械特性、电子信号链和算法逻辑做闭环诊断，输出符合 ISO 9001:2008 第 7.6 条要求的可追溯验证报告（TÜV 认证），不用停机、不用拆表、不用标准源。
F200 不是单一规格，而是一个按口径、温度等级、接液材质分档的系列。选型顺序通常是先定口径和量程，再定温度等级和接液材质，最后回头核对认证清单。
| 参数项 | 规格 |
|---|---|
| 测量原理 | 科里奥利效应，直接测量质量流量 |
| 公称直径 | DN 8–DN 80（3/8″–3″） |
| 质量流量范围 | 0–70,000 kg/h |
| 直接测量变量 | 质量流量、流体密度、过程温度 |
| 衍生输出 | 体积流量、修正体积流量、参考密度 |
| 介质温度（标准） | –50 °C 至 +150 °C |
| 介质温度（扩展） | 最高 +205 °C（+401 °F） |
| 最大过程压力 | PN 100 / Class 600 / 63K |
| 供电与信号 | 回路供电，两线制 4–20 mA HART |
| 传感器腔防护 | IP66/67（Type 4X） |
| 变送器腔材质 | 涂层铝合金 AlSi10Mg、316L 不锈钢 |
| 防爆等级 | Ex ia，Zone 0/1（Class I Div 1） |
| 功能安全 | IEC 61508 SIL2 |
测量管和法兰材质有三档，这不是随便勾的，得跟着介质走。316L（1.4404）是通用档，水、蒸汽、常规溶剂、食品介质都能对付；904L（1.4539）往硫酸、磷酸这类还原性酸环境去；哈氏合金 C22（2.4602）留给强氧化性介质和氯离子含量高的场合。法兰连接可以同材质配套。项目里如果带 NACE MR0175/MR0103 抗腐蚀要求，材质必须在选型阶段就锁死，不能等到货再说。
口径和量程是一对需要互相迁就的参数。DN 8 到 DN 80 跨度看着大，实际上小口径给加药点、添加剂注入这类微小流量，大口径给主工艺管线。量程选得太宽，低流量段的信噪比会掉下去；选得太窄，正常波动就可能顶到上限。液体工况的精度值随口径与量程比变化，具体以选型样本为准；气体质量流量在 LNG BOG 这类点位上可做到 ±0.35%。
这台表覆盖的行业大致分两拨：一拨是配方和纯度要求高的，比如制药、食品、精细化工；另一拨是安全等级要求高的，比如石化、能源、LNG。前者看重密度和温度同步输出带来的过程可见性，后者看重 SIL2 与 Ex ia 带来的合规底气。两拨用户的关注点不同，选型时问的问题也不一样。
压力设备规范这块铺得比较全，PED、CRN、AD 2000 都在覆盖范围内，焊接执行 ASME 与 EN ISO 标准，可提供 PMI 材料验证证书。做出口项目或涉外工程时，这几张证书往往比精度指标更能决定能不能过审。基础认证方面还有 CE 与 C-TICK。
科里奥利流量计对流场畸变不敏感，这是它和差压式、涡轮式最本质的安装差异。F200 前后不需要预留直管段，可以紧挨着弯头、阀门或者泵出口装，改造项目和紧凑撬装系统里这一条能省出不少宝贵空间。管路该做支撑还是要做，别让管道应力和振动直接传到测量管上——仪表本身抗振，但长期承受额外应力没有好处。
电气侧比较省事。两线制回路供电意味着不用单独铺设电源电缆，接进现有 DCS/PLC 回路即可。变送器是双腔室结构，接线腔与传感器腔在物理上隔开，日常操作不需要打开接线腔，防爆区里的安装与维护流程因此简化了不少。
标准型的介质温度区间是 –50 °C 至 +150 °C，高温扩展版到 +205 °C。深冷工况不在这个区间里，LNG 蒸发气计量点的工作温度可以低到 –165 °C，这类场合必须按项目单独确认测量管和法兰的低温适用性，拿标准型硬套是不行的。温度向上超限也一样要走扩展选型，别指望靠软件补偿糊过去。
Heartbeat 输出的是在线验证证据，用来确认仪表处于测量就绪状态。它能否替代法定计量检定，取决于当地计量法规怎么写，这两件事不是一回事，项目上要分清楚，别在验收环节扯皮。防爆区域虽然支持免开盖操作，但首次接线和开盖检修仍须按 Ex 规程执行：断电、确认区域等级、按规定复装，一步都不能省。
某跨国化工企业的溶剂回收线上，原来用涡轮流量计加密度计的组合做计量。F200 装上去以后，单点仪表从三台减到一台，密度信号同步输出，溶剂纯度可以在线监控并参与自动调优，人工校验工时按年算节省超过 200 小时。
配液橇块的空间很紧，传统仪表要求的直管段根本排不开。F200 的无直管段特性让它直接嵌进橇块管路，同时通过 3-A 与 EHEDG 认证，满足了 GMP 对数据完整性的要求。这种紧凑型配液系统是它比较典型的落点。
蒸发气计量点面临低温、高压、组分波动三重压力。F200 在 –165 °C 至 +80 °C 的宽温域内保持 ±0.35% 的气体质量流量精度，并通过 SIL2 认证，成为 ESD 系统的关键输入源。这类深冷工况的选型要单独做，标准温度范围覆盖不到，方案阶段就得把需求提出来。
可以。科里奥利原理测的是质量流量，介质的粘度、密度、温度、压力、电导率变化都不影响结果，这也是它和体积流量计最大的区别。含颗粒的浆料同样适用，前提是测量管材质扛得住介质的腐蚀性。
可以。F200 采用回路供电，两根线同时承担供电和 4–20 mA HART 信号传输，兼容绝大多数 DCS 和 PLC 系统，不需要额外拉电源线。改造项目里这一条能明显降低布线成本，扩容时也少一层麻烦。
是。科里奥利流量计对流场畸变不敏感，前后不需要预留直管段，可以紧邻阀门、弯头或泵后安装，撬装和改造项目尤其受益。需要注意的是管路支撑，别让管道应力直接压在测量管上。
不用。Heartbeat 技术在仪表运行过程中周期性完成传感器、电子信号链和算法逻辑的闭环诊断，并生成 TÜV 认证的可追溯验证报告，不需要停机、拆卸或者标准源。它给出的是测量就绪状态的证据，是否满足法定检定要求，要按当地计量法规确认。
看介质。316L（1.4404）是通用选择，水、蒸汽、常规溶剂和食品介质都适用。介质含氯离子或者腐蚀性强，走哈氏合金 C22（2.4602）；硫酸、磷酸这类还原性酸环境可以考虑 904L（1.4539）。项目带 NACE MR0175/MR0103 要求时，材质必须在选型阶段就定下来，后面改起来很被动。
Promass F质量流量计是一款久负盛名的高精度测量仪表，适用范围广泛。Promass F 200流量计可提供符合工业需要的两线制技术，可无缝集成至现有的控制系统。采用本质安全设计（Ex ia），在危险区域使用也能确保操作安全性，并且采用心跳技术，实现全天候的过程安全。
最高过程安全性 - 不受振动和恶劣环境影响
减少过程测量点 - 多变量测量（流量、密度、温度）
节约安装空间 - 无需前后直管段
接线方便 - 独立接线腔
操作安全 - 背光触摸键控制，带显示表头，无需开盖操作
综合验证 - 心跳技术（Heartbeat Technology)
测量原理不受流体本身的物理性质影响，比如粘度和密
可以对不同工况条件下的液体和气体进行最高精度的测
设备属性
质量流量：测量误差 ±0.1 %
介质温度可达 +205 °C (+401 °F)
公称直径： DN 8 ... 80 (3/8 ... 3")
回路供电技术
坚固的双腔室外壳
工厂安全性：广泛的认证 (SIL, 爆炸危险区域
科里奥利质量流量
Robust flowmeter with genuine loop‐powered technology. Highest measurement performance for liquids and gases in a wide range of applications.
Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Mass flow: measurement error ±0.1 %. Medium temperature up to +205 °C (+401°F).
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Loop‐powered Technology. Robust dual‐compartment housing.
DN 8 to 80 ( to 3")
Measuring tube: 1.4539 (904L); 1.4404; Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Mass flow, density, temperature, volume flow, corrected volume flow, reference density
Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 % Density (liquid): ±0.0005 g/cm³
0 to 70 000 kg/h (0 to 2570 lb/min)
PN 100, Class 600, 63K
Standard: –50 to +150 °C (–58 to +302 °F)
Option: –50 to +205 °C (–58 to +401 °F)
–40 to +60 °C (–40 to +140 °F)
1.4301/1.4307 (304L), corrosion resistant
AlSi10Mg, coated, 1.4404 (316L)
IP66/67, type 4X enclosure
4‐line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available
4‐20 mA HART (passive)
4‐20 mA (passive)
Pulse/frequency/switch output (passive)
None
HART, PROFIBUS PA, FOUNDATION Fieldbus
DC 18 to 35 V (4‐20 mA HART with/without pulse/frequency/switch)
DC 18 to 30 V (20 mA HART, 4‐20 mA)
DC 9 to 32 V (PROFIBUS PA)
ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN
CE, C-TICK
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
PED, CRN, AD 2000
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
3-A, EHEDG, cGMP
......................................................................................................................................................................................................................................................................................................................................
