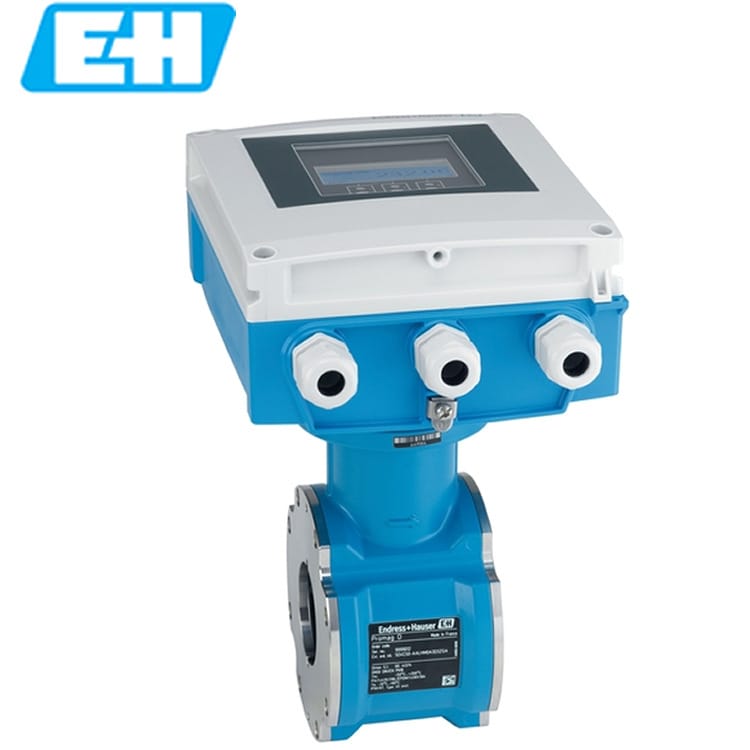

E+H 恩德斯豪斯 Proline Promag D400 是夹持式电磁流量计，装法和法兰表不一样，靠对夹螺栓把传感器卡在两片法兰中间。我带你走一遍：先认它的脾气，再看参数怎么对，然后把安装和排查的坑说清楚。这款表不分什么子型号，差异都在口径和订货变体上，所以讲参数的时候会分开说。
D400 的定位就一句话：把电磁流量计的占地需求压到最小。夹持式结构不带法兰，传感器长度比同口径法兰表短，整机重量也轻，对夹螺栓一穿就卡住。管道间距早就定死、法兰表塞不进去的改造项目，这台表经常能救回来。
还有两条容易漏掉的。传感器和变送器都是 IP66/67（Type 4X）防护，传感器里带不锈钢接地环；整机过了 NSF61、WRAS、KTW 饮用水认证，在 PVC、PE、PPR 这类塑料管道上装得特别顺。
先看共性部分，传感器和变送器都是这套指标。
| 参数类别 | 具体指标 |
|---|---|
| 测量原理 | 电磁感应 |
| 公称口径 | DN25~DN100（1~4 英寸） |
| 接液部件 | 内衬：聚酰胺；电极：1.4435（316L） |
| 测量变量 | 体积流量、质量流量 |
| 精度 | ±0.5% o.r. ±1 mm/s |
| 量程范围 | 9~4700 dm³/h |
| 介质温度 | 0~+60 ℃ |
| 环境温度 | -20~+60 ℃ |
| 最大压力 | PN16 / Cl.150 / 10K |
| 外壳材质 | 传感器与接线盒：铝合金 AlSi10Mg 涂层；变送器：聚碳酸酯或铝合金涂层 |
| 防护等级 | IP66/67（Type 4X） |
| 信号输出 | 3 路：0~20 mA / 4~20 mA HART（有源）；脉冲/频率/开关量（无源） |
| 通讯协议 | HART、PROFIBUS DP、EtherNet/IP、Modbus RS485 |
| 供电电源 | 100~240 VAC / 24 VAC/DC |
| 安全认证 | cCSAus、CE、C-tick、EAC |
D400 本体不分子型号，差异都落在口径和订货变体上，这几项下单前必须定死，装到现场改不了。
整个系列的流量覆盖从 9 dm³/h 到 4700 dm³/h，跨度超过两个数量级。DN25 那一档和 DN100 那一档根本不是一回事，选型时报口径就得带上工艺流量范围，按实际流速区间去套，别看着管径直接勾。内衬和电极全系列统一：聚酰胺内衬配 1.4435（316L）电极。介质温度 0~+60 ℃，这个 60 ℃ 是硬门槛，蒸汽和高温热水就别考虑这款了。
水行业是主场。自来水厂、污水厂的原水、清水、污水计量，D400 都能干。它的优势在安装空间已经被卡死的场合——泵房、管井、老旧管网改造，这些地方往往腾不出位置重新配管加法兰。
塑料管道上的表现值得单说。PVC、PE、PPR 上装电磁流量计，法兰连接要热熔翻边、加短接，工序多还容易渗漏，夹持式直接对夹，这层麻烦省了。加上饮用水认证在手，直饮水输送、食品和制药里对水质要求严的环节也能上。
夹持式装起来快，可管道上的要求一点没松。前后直管段该留还得留，电磁流量计那套常规要求对 D400 一样有效，别因为它短就省掉。
我见过有人图省事，把表直接怼在弯头或者阀门后面，装完读数一直飘，回头拆管重装，比一开始留直管段费事十倍。管道里的介质必须满管，装在管道低点或者有足够背压的位置，容易积气的高点不要装。
环境温度 -20~+60 ℃，整机 IP66/67，户外装、潮湿环境装都没问题。但别长期暴晒，也别放在振动大的位置，接线端子和电子部件经不起天天抖。要用 WLAN 调试，现场得有无线信号覆盖，同时符合当地射频安全规定；管井里信号弱，用触摸键或者网页服务器更稳。
介质兼容性第一个卡住。聚酰胺内衬配 316L 电极，水、污水和多数中性液体没问题，碰到强酸、强碱、有机溶剂，一律先查材料耐受性表再定。介质温度 60 ℃ 的上限也别忘了。
Heartbeat 心跳技术做的是在线自校验，不等于第三方检定。周期校准该做还得做，或者拿工艺上的实际数据交叉验证一遍，贸易结算的场合不能省这一步。
D400 靠对夹螺栓压紧密封，螺栓扭矩和垫片选型直接决定它漏不漏。检修复装时垫片一律换新，别把旧的凑合用——夹持式没有法兰定位，垫片一偏就是渗漏，返工还得停水。
现场碰到的 D400 问题，八成集中在下面这几种。按现象、先查什么、原因、处理四步走，能省不少电话沟通。
读数慢慢偏小，或者一天里忽高忽低。先停机查电极和内衬表面，看有没有结垢、污泥或者生物膜附着。水质差的管网跑几个月，电极上挂一层垢很常见，相当于给信号串了个电阻，读数自然往下掉。处理办法是把传感器拆下来清洗，装回去后做零点检查和励磁回路确认，水质差的场合把清洗排进周期维护计划。
泵在转，表却显示零流量或者报空管。先看管道是不是满管，有没有气体从高点积过来，再看介质电导率够不够。多半是安装位置不对，管道没充满或者气体在传感器里打转；也有介质本身电导率太低的情况，纯水、脱盐水这类就别用电磁表。挪到管道低点或者有背压的位置保证满管，问题基本就消了。
读数乱跳，跟变频器启停同步。先查接地和屏蔽，看接地环有没有接好、信号线是不是和动力线挤在同一个桥架里。多半是杂散电流或者电磁干扰进了信号回路，接地不良的管道系统最容易出这毛病。重新做等电位连接，信号电缆单独穿管或走金属桥架，和干扰源拉开距离。
通电没显示，或者输出信号对不上。先对铭牌核供电规格，再查接线端子和保险。最常见的就是订错货：现场给的是 24 V，箱子里是 220 V 的变送器，或者反过来。按铭牌确认供电后再接线，改不了就换变送器。通讯也连不上时，先确认协议类型和地址设置，再看电缆和终端电阻。
有个动作装完当场就得做：接线盒盖拧紧、电缆密封接头锁死、空着的电缆入口全部堵上。IP66/67 是整机指标，前提是这些口子都封到位，我见过进水烧掉的表，拆开一看就是堵头没装。
夹持式流量计 Promag D 专为所有空间有限的基础水行业应用而设计。创新的外壳结构有利于实现定制和快速对中，并优化安装成本。Promag D 400 配备了功能强大的变送器，适用于水和污水行业，可大幅缩减时间及成本。此外，心跳技术可始终确保合规性与过程安全性。
传感器中心固位简单迅速，创新型的外壳构造
节能型流量测量-横截面与管道一致，无压损
免维护 - 无可动部件
操作安全-背光显示、触摸控制，无需开盖操作
无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器
集成验证 – Heartbeat Technology
双向测量原理不受压力、密度、温度和粘度的限制
水行业基本应用场合：可用于狭小空间测量和塑料管道测量
仪表特性
安装开档尺寸短，仪表自重轻
带不锈钢接地环
取得国际饮用水测量认证
变送器外壳采用聚碳酸酯或铝材
WLAN 连接
内置数据记录仪：用于测量值监测
电磁
结构紧凑的夹持式流量计，采用多功能变送器，适用于水和污水应用。适用于基本水应用场合；已经针对狭小空间安装和塑料管道安装优化。
传感器能够简单快速对中：创新的外壳结构。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。短安装长度和轻质量。内置不锈钢接地环。
操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。变送器采用经久耐用的聚碳酸酯或铝外壳。允许WLAN访问。
DN 25...100
1"...4"
内衬：聚酰胺
电极：1.4435 (316L)
体积流量、质量流量
体积流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
9...4700 dm³/h (2.5...1250 lb/min)
PN 16，Cl. 150，10K
0...+60 °C (+32...+140 °F)
–20...+60 °C (–4...+140 °F)
铝合金AlSi10Mg涂层
传感器接线盒：铝合金AlSi10Mg涂层
聚碳酸酯；铝合金AlSi10Mg涂层
一体式仪表：IP66/67, type 4X
分体式传感器：IP66/67, type 4X
分体式变送器：IP66/67, type 4X
四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
3路输出：
0...20 mA / 4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
脉冲/频率输出（无源）
开关量输出（无源）
状态输入
HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
100...240 VAC / 24 VAC/DC
cCSAus
CE认证、C-tick认证、EAC认证
在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
CRN
ACS、KTW/W270、NSF 61、WRAS BS 6920
......................................................................................................................................................................................................................................................................................................................................
