E+H（恩德斯豪斯）Proline Promag H 100 电磁流量计，是 H100 系列里面向食品饮料、生物制药与生命科学的卫生型规格，现场也常直接按 H100 来叫。它同系列内其它规格的差别，主要落在接液材质、卫生接口和变送器形式上，测量的物理基础是同一套。上海阔思电子有限公司作为 E+H 在国内的授权合作方，参与这类型号在本土项目中的选型确认与工程适配。
先说法拉第电磁感应这条原理本身的边界。流体必须是导电液体，电导率低于 5 μS/cm 就测不了，气体、蒸汽、油品以及电导率偏低的纯化水工况都在门外。反过来说，只要过了这道门槛，测量结果不受压力、密度、温度、粘度变化影响，也不用做雷诺数修正，这是它比差压式和容积式省心的地方。
H 100 处理卫生场景的思路，是从流道开始的。传感器内衬用 PFA（全氟烷氧基树脂），化学惰性和表面光滑度都够用；流道与管道内径完全一致，没有缩颈、没有凸台、没有嵌入式垫片，微生物就没有能停留下来的台阶。这个做法顺带把压损压到接近零，泵送能耗和热交换负荷都能省一点。3-A 与 EHEDG 双认证的前提，就是这套无死角结构。
传感器本体里还集成了温度传感器和电导率测量电路，一台表同时给出体积流量、介质温度和电导率三项参数。意义在于不必再外挂温度变送器和电导率仪，工艺条件的交叉验证可以就地完成。

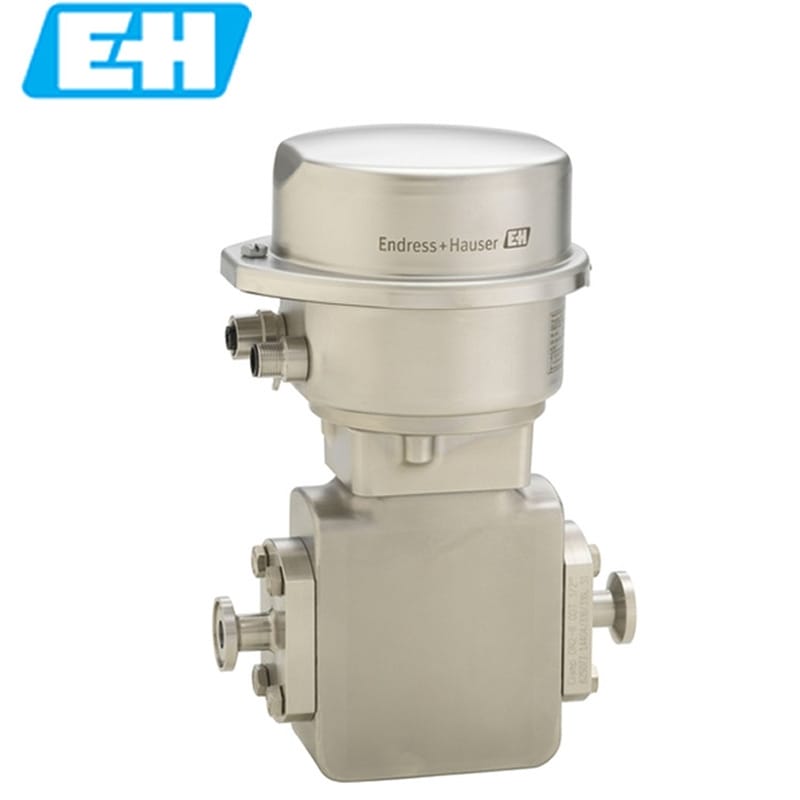

变送器是一体式超紧凑结构，信号处理、多变量计算、通信协议栈和本地人机交互都收在很小的外壳里。撬装系统、移动配液站、模块化生物反应器这类没有仪表箱余量的场合，直接装在设备本体上就能用，机身带四行背光屏，操作员不开柜就能看一眼当前值。
调试和验证不依赖专用软件。内置网页服务器，用普通浏览器就能看实时数据、改参数、翻诊断日志，现场拿平板或笔记本能覆盖大部分日常设置和故障初判。Heartbeat Technology 管的是长期那一段：定期自动做线圈阻抗、电极极化电压、接地状态等十余项自检，结果与历史基线比对，验证动作按 ISO 9001:2008 条款 7.6a 的测量溯源性要求执行并取得 TÜV 认证。再配合依据 ISO/IEC 17025 在认可装置上出具的标定证书，可以支撑 FDA 21 CFR Part 11、EU Annex 11 这类电子记录与签名规范。
下表按参数项列，其中接液材质和卫生接口属于可选配置，不同配置对应的工况差别不小，选型时要单独确认。
| 参数项 | 规格 |
|---|---|
| 产品型号 | E+H Proline Promag H 100（H100 系列卫生型规格） |
| 测量原理 | 法拉第电磁感应，全通径无阻碍测量 |
| 介质电导率要求 | ≥ 5 μS/cm |
| 测量变量 | 体积流量、介质温度、电导率，同体输出 |
| 传感器内衬 | PFA 全氟烷氧基树脂 |
| 电极材质（可选） | 1.4435 超低碳 316L、哈氏合金 C22、钽、铂 |
| 接液合规 | 密封圈与内衬符合 FDA 21 CFR §177.2600 |
| 卫生接口（可选） | Tri-Clamp、DIN 11851、ISO 2852 卡箍 |
| 传感器本体材质 | 1.4301（304 不锈钢） |
| 变送器外壳（可选） | 铝合金 AlSi10Mg 涂层，或 304 不锈钢 |
| 防护等级 | IP69 |
| 喷淋耐受 | 最高 100 bar、80 °C |
| 通信协议 | PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET |
| 本地显示 | 四行背光屏 |
| 调试方式 | 内置 Web 服务器，浏览器直接访问 |
| 自诊断 | Heartbeat Technology，TÜV 认证 |
电极材质这一栏要单独交代。它不是随便勾一个的选项，而是决定这台表能不能在你的清洗剂里活下来：常规酸碱 CIP 用 1.4435 就够；高浓度盐溶液、有机溶剂环境倾向哈氏合金 C22；过氧乙酸这类强氧化性灭菌剂，得看钽或铂。接口那头按现有管道和罐体的卡箍标准选，Tri-Clamp 和 DIN 11851 在现场并不通用，装之前对一遍图纸。
这台表的使用场景有个共同特征：洁净度可验证、批次记录要留痕、清洗灭菌频繁。它不追求量程上限的漂亮数字，要求的是每个 CIP 循环之后、每次 SIP 升压时输出都还对得上。
还有一类用户不直接面对工艺，而是给上面这些行业做成套设备：撬装制造商、系统集成商、OEM 设备厂。他们关心的是仪表能不能直接进自己的控制架构。H 100 支持 PROFIBUS DP、Modbus RS485、EtherNet/IP 和 PROFINET，接到主流 DCS/SCADA 上时不需要额外的协议转换件，调试工作量能压下来。阔思在这类项目里通常做的事，包括前期选型确认、卫生接口图纸核对、预置通信配置，以及配合准备 3-A/EHEDG 的合规文件。
卫生型表能不能用得住，一半看选型，一半看装。传感器和管道之间靠卡箍连接，密封圈是唯一需要定期检查的易损件。流道本身没有缩颈，安装时不要人为加装变径或垫片，那等于把卫生死角请回来。
电气侧留意两件事。变送器整机是 IP69，能扛 100 bar、80 °C 的高压高温喷淋，装在 CIP 喷淋半径内不需要额外做防护罩；但要确认接线口朝向没对着喷淋直冲方向，长期冲刷对密封件不友好。一体式变送器的空间余量小，接线和开盖维护都要留出手能伸到的距离。
有几条容易在现场被忽略。第一条是介质本身：电导率低于 5 μS/cm 的液体测不出来，这不是调参数能解决的问题。第二条是清洗剂和电极的匹配，选错材质的表现是电极表面慢慢失光、信号漂移，等到报警时往往已经影响了几批数据。
还有一点关于数据：带电子签名和审计追踪要求的项目，别只盯着仪表本身，变送器的记录功能和上位机的权限设置要一起规划，否则现场数据是准的，合规链却接不上。
选型从工况倒推比从参数表正推快得多。把这台表放进具体项目里，大致是这么几条判断路径。
接口和外壳材质要看现场习惯。管道侧沿用原有卡箍标准最省事，改标准意味着改一批配件的库存。清洗间湿度大、消毒剂喷洒频繁的工位，变送器外壳用 304 不锈钢更稳妥，铝合金涂层版本在干燥环境里没什么问题。
预算有限又不想牺牲可追溯性的项目，可以这样切：Heartbeat Technology 和 ISO/IEC 17025 标定证书这两项，只有确实要过 FDA 21 CFR Part 11 或 EU Annex 11 审计时才构成刚需。如果只是普通食品产线的过程监控，把预算放在电极材质和接口精度上，回报更直接。
Promag H 传感器适用于食品与饮料、生命科学行业中对测量要求苛刻应用。超紧凑型变送器具备业界外壳，却能提供全面的性能，轻松实现无缝系统集成，因此，Promag H 100 成为了撬装设备制造商、系统集成商和其他设备制造商。心跳技术始终确保合规性和过程安全性。
流量、温度、电导率的多变量测量
安装灵活-多种符合卫生要求的过程连接
节能型流量测量-横截面与管道一致，无压损
节约空间的变送器-设备虽小，功能全面
无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器
集成验证 - Heartbeat Technology
免维护 – 无可动部件
双向测量不受压力、密度、温度和粘度影响
适用于食品与饮料、生命科学行业的苛刻应用
设备特性
内置温度测量
传感器外壳采用不锈钢材质 (3-A, EHEDG)
接液部分材质耐 CIP, SIP 清洗
坚固的超紧凑型变送器外壳
高保护等级： IP69
带现场显示
电磁
卫生型应用测量专家，搭配超紧凑型一体式变送器。流量、温度和电导率多变量测量。专用于食品与饮料、生命科学中的严苛应用。
安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。内置温度测量。不锈钢传感器外壳（3A、EHEDG）。
变送器所需安装空间小：空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。高防护等级：IP69。
DN 2...150 (¹⁄?6?9?6?0...6⁄")
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
0.06 dm³...600 m³/h (0.015...2650 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蚀
一体式：铝合金AlSi10Mg涂层
一体式/超紧凑型一体式：1.4301 (304)
标准：IP66/67，Type 4X
可选：IP69
四行背光显示（无现场操作）
通过网页服务器和调试软件设置
4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
无
HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
20...30 VDC
ATEX、IECEx、cCSAus、INMETRO、EAC
CE认证、C-Tick认证
在认证标定装置上执行标定（符合ISO/IEC 17025标准） Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
PED、CRN
3.1材料证书
3-A、EHEDG，内衬和密封圈符合FDA标准
......................................................................................................................................................................................................................................................................................................................................
