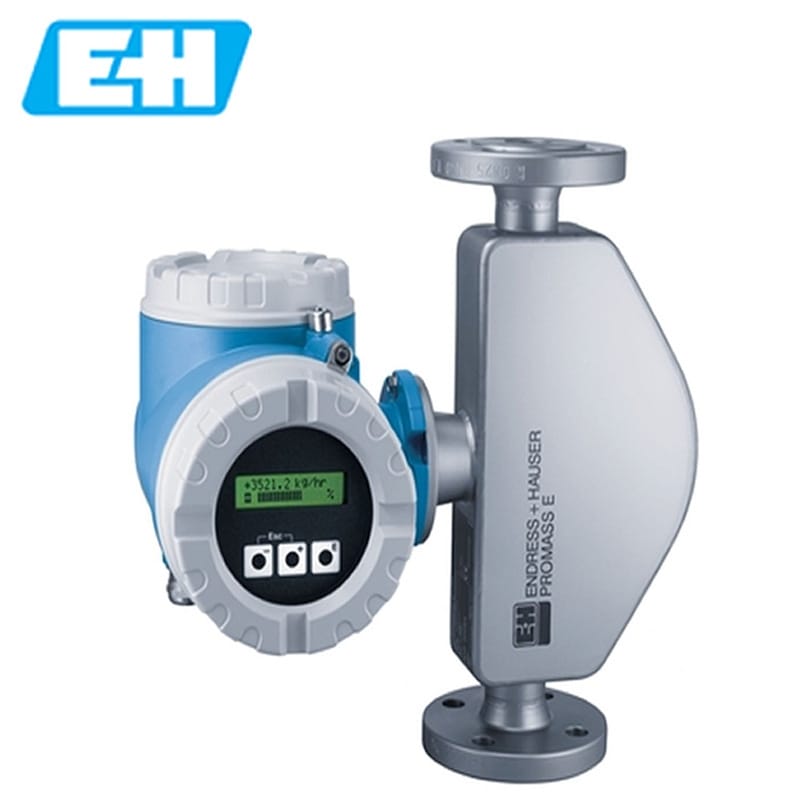

科里奥利质量流量计的信号来源，是振动的测量管被流体惯性拖出来的相位差。这个信号本身很干净，可它对安装应力、外部振动和介质状态都敏感，装得不对、介质不对，读数就会飘。恩德斯豪斯 Proline Promass 80E 系列（下称 80E）基本是围绕这几个敏感点在做工程处理，口径覆盖 DN 8…80，也就是 ¼″…3″ 这一段中等口径。上海阔思电子有限公司作为恩德斯豪斯在国内的授权渠道，承担这一系列的资料支持与选型答复。先把原理的边界交代清楚，后面的参数和安装要求才好落地。
80E 的测量逻辑是直接测质量。相位差正比于流体的质量流量，与温度、压力、密度、粘度、电导率这些介质物性无关，所以换一种介质接着用，不用重新标定，也不用做密度补偿换算。对多产品线、多介质切换的柔性产线，这一点比精度数字更有实际意义——配方改了，表不用跟着改。
单管结构的科氏力表有个老问题：外部机械振动和管道应力会串进测量管，泵房、压缩机旁边、移动平台上尤其明显。80E 用的是平衡式双管测量系统，两根管并行振动、互为参考，外部干扰在差分里被抵消掉。安装上也因此宽松，传感器前后不需要传统流量计那 5D–10D 的直管段，紧凑的技改项目和模块化撬装装置省下来的管件和空间不小。
它同时是一台多变量表，一台表给出的量不止一个：
同一系列内部并不是一个规格走天下。口径从 DN 8 到 DN 80 分若干档，结构上有一体式和分体式两种，软件上可选批量测量（Batch）和浓度测量（Concentration）包，卫生场合还能选配安全隔膜。这些差别直接决定具体工况该报哪一台，下面分开说。
先把系列通用的部分列清楚，再讲有差别的那几项。表中数值适用于 80E 系列整体，个别项目随配置变化，订货前需要按具体口径和选项核对。
| 参数名称 | 参数值 |
|---|---|
| 测量原理 | 科里奥利力，U 型测量管相位差检测 |
| 系列口径 | DN 8…80（¼″…3″） |
| 测量管材质 | 1.4539（904L）超级奥氏体不锈钢 |
| 过程连接件材质 | 1.4404（316L） |
| 传感器外壳 | 1.4301（304）不锈钢 |
| 变送器外壳 | 粉末压铸铝 |
| 防护等级 | IP67 / Type 4X |
| 介质温度 | –40…+140 °C |
| 公称压力 | PN100 / Cl.600 |
| 液体密度精度 | ±0.0005 g/cm³ |
| 气体测量精度 | ±0.75% o.r. |
| 通信 | HART、PROFIBUS PA |
| 现场显示 | 两行背光 LCD，配实体按键 |
| 结构形式 | 一体式 / 分体式 |
| 防爆认证 | ATEX、IECEx、FM、CSA、NEPSI、TIIS |
| 功能安全 | IEC 61508 SIL2，可用于 IEC 61511 定义的 SIS 回路 |
| 行业与合规认证 | 3-A、FDA 兼容声明、PED、CRN、CE、EAC、C-tick |
| 标定证书 | ISO/IEC 17025 |
| 可选软件包 | 批量测量（Batch）、浓度测量（Concentration） |
口径这一档，选型的依据是流量点而不是管径本身。常用流量尽量落在量程中段，最小流量点往往比最大流量点更决定口径——大表测小流量，读数站不住。DN 8 到 DN 15 这一段多用于小流量加药、灌装和催化剂投料，DN 25 到 DN 40 是通用化工配料的主力，DN 50 到 DN 80 用于流量较大的过程计量和气体场合。
一体式和分体式的差别在变送器位置。一体式变送器集成在传感器本体上，接线少、成本低，常温、空间够、电磁环境干净的场合直接选它。分体式把变送器引到远处安装，介质温度接近 +140 °C 上限、现场振动大、或者传感器装在够不着的位置时用它。软件包方面，Batch 面向定量灌装和配料控制，Concentration 面向糖度、酸碱浓度这类由密度换算的场合，出厂后按需开通，不用换硬件。
80E 的定位是中等口径、中高精度、多介质共存的标准工业场景，不是通用型万金油。它的强项在配方一致性、批次重复性这类要求上，对介质特性不依赖这一点，正好适配频繁切换物料的生产线。
食品和制药这两块要盯的是卫生要求。3-A 认证、FDA 兼容声明、CIP/SIP 清洗能力、ISO/IEC 17025 标定证书，这四项在 GMP 审计里是要拿得出来的。化工和能源侧要盯的是防爆和温压范围，–40…+140 °C、PN100 / Cl.600 能覆盖的工艺不少，但超出这个窗口就得往别的系列看，别硬套。
直管段不是问题，安装应力才是。传感器前后不需要预留 5D–10D，管路可以做得紧凑；但法兰对不齐、螺栓强行拉紧、管道热胀冷缩顶到传感器上，这些应力会锁进测量管，表现就是零点跑偏、小流量段读数不稳。分体式安装时，变送器那边的位置要避开变频器、大功率接触器这类干扰源。
防护等级 IP67 / Type 4X 意味着潮湿、粉尘环境都能待，但接线口朝下装更稳妥，冲洗场合尤其要注意电缆密封。分体式的连接电缆长度按厂家配置选，别在现场自己接长。
科氏力测量对两相流最敏感。介质里带自由气体，气泡会让密度读数和质量流量同时失真，读数不是缓慢偏移而是直接跳。含气液体、易挥发介质、投料时混进空气的场合，先解决气液分离，再谈选表。含固介质的磨蚀性也要提前评估，测量管磨薄了，零点会慢慢漂。
数据自动备份和事件记录这类功能平时不起眼，出了问题时是判断依据。仪表端可以现场看关键参数，调试走现场界面或 PC 软件都行，学习曲线不算陡。
按工况挑这台表，顺序上先卡掉的应该是介质状态，而不是口径。介质里长期有自由气体，或者含固量高到会明显磨管壁，80E 就不是合适的选择，先把气液分离做掉，或者换测量原理。这一步排除了，剩下的按下面几条对。
口径按常用流量、最小流量、最大流量三个点一起定，常用流量落在量程中段，最小流量点的读数要站得住。DN 8…15 偏小流量，DN 25…40 是通用段，DN 50…80 对应大流量和气体。介质温度接近 +140 °C、或者现场振动明显、又或者传感器安装位置够不着，选分体式，否则一体式更省事。压力超过 PN100 / Cl.600 的工况不要在这上面凑。
介质腐蚀性方面，1.4539（904L）测量管配 1.4404（316L）连接件，对大多数酸碱和溶剂够用。高温加高氯离子、含氢氟酸这类场合要单独核过材质再定。食品、制药走卫生型连接和安全隔膜，把 3-A、FDA、CIP/SIP 这几项一起提出来。通信看 DCS 那边支持 HART 还是 PROFIBUS PA；有 SIL2 回路要求的，确认功能安全认证覆盖；防爆区域核对证书和区域划分是否对得上。
定量灌装、配料控制加 Batch 包，浓度换算加 Concentration 包，两个都在出厂时按需开通。还有一点要提醒：80E 的密度精度和温度输出常被当成附加功能用，但在浓度推算和 CIP 判断这类应用里，它们是主要输出，选型时按主参数的重视程度去核对精度，不要事后补。
Promass E系列流量计采用科氏力测量原理，节约成本，赢得了良好的声誉。带Promass 80变送器，用于液体与气体流量的精确测量，应用范围广泛。
模块化的设备与操作概念，带来更高的效率。
可选择批量测量与浓度测量软件作为扩展功能。
带诊断功能与数据备份，提升过程质量。
一体化多变量流量测量仪表。
平衡的双管测量系统设计，抗震性好。
坚固的设计，不受外部管道作用力影响。
无需进出口直管段，安装简便。
科氏力质量流量测量原理与流体的物理性质无关，例如粘度和密度。
性能特征
– 质量流量（液体）： ±0.20% o.r.
– 质量流量（气体）：±0.75% o.r.
过程温度最高可达+140 °C (+284 °F)
安全隔膜（可选）
提供保证的产品质量，符合CIP/SIP卫生标准
低保养成本
坚固的现场（铝）外壳，具有67年知识产权的独家专利
食品/卫生行业/部门的相关审批
3A认证
科里奥利质量流量
流量计具有最低总使用成本，搭配一体式或分体式变送器使用。在标准应用中进行液体和气体的高精度测量，应用广泛。
使用经济：多用途仪表；传统体积流量计的替代优选。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。
使用经济：专用于标准应用。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
DN 8...80 (?6?2...3")
测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)
质量流量、密度、温度、体积流量、校正体积流量、参考密度
质量流量（液体）：±0.20 %（标准）
体积流量（液体）：±0.20 %
质量流量（气体）：±0.75 %
密度（液体）：±0.0005 g/cm³
0...180 000 kg/h (0...6600 lb/min)
PN 100，Cl. 600，63K
–40...+140 °C (–40...+284 °F)
标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蚀
粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
IP67，type 4X；分体式变送器：IP67，Type 4X
两行背光显示，按键操作
通过现场显示单元和调试软件设置
3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
状态输入
HART
PROFIBUS PA
16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
ATEX、IECEx、FM、CSA、NEPSI、TIIS
3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN
FDA
CE认证、C-tick认证、EAC认证
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证
PED、CRN
3.1材料证书
3-A
......................................................................................................................................................................................................................................................................................................................................
