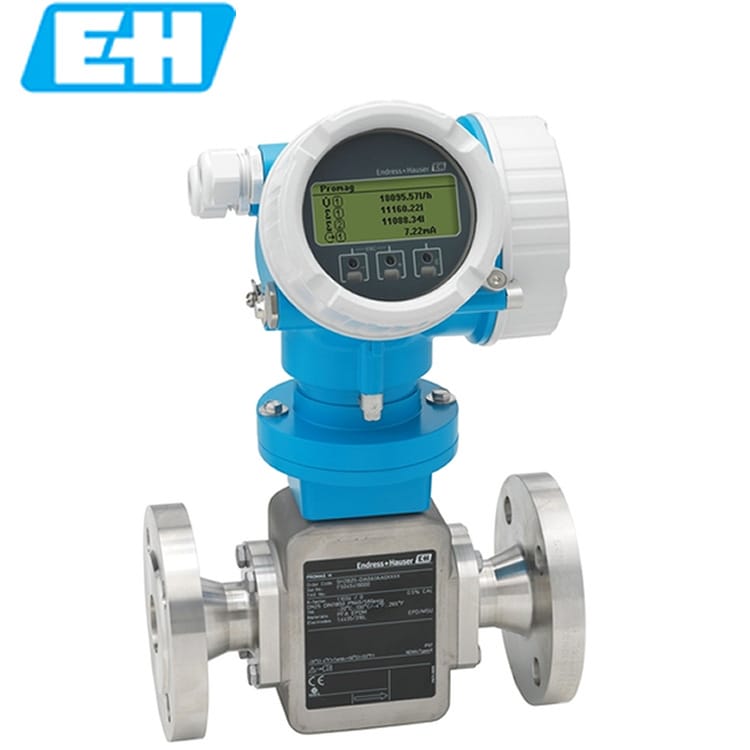

恩德斯豪斯 Proline Promag H 200 是 H200 系列里面向小口径、卫生工况的一档，通径 DN 2~25，两线制回路供电，PFA 内衬。先把电磁流量计这个原理的边界交代清楚：介质必须导电，管道必须满管，气体、油品和电导率过低的液体它测不了。这不是表做得不够好，是法拉第电磁感应定律本身决定的。H200 在这一档上的做法是把测量管缩径，把流速提上去，从而在极小流量段拿到可用的信号强度，量程下限能压到 0.06 dm³ 量级。
这一款的核心思路，是把小口径、卫生、防爆、回路供电这几件事捏在一起做。两线制的价值在于直接挂在现有 4-20 mA 回路上取电，18~35 VDC，不用再单独拉一路电源线，改造项目里这个差别很实在，省的是桥架和施工量。心跳技术（Heartbeat Technology）是另一件值得单独说的东西，它做的是在线自校验，仪表一边跑一边盯自己的健康状态，不用把传感器拆下来送检，长期计量的可信度靠这个维持。
流道部分没有可动部件，测量管内部也没有阻流件，压损基本只来自缩径本身。变送器带独立接线腔，控制单元用的是带背光的触摸键，不用开盖就能操作和调试——现场潮湿或者有防爆要求的时候，能不能不开盖，比参数表上任何一行都管用。
参数按类别列在下面这张表里。需要提醒的是，电极材质是选配项不是固定值，这一项在选型阶段最容易出问题，单看表会以为是一台表，实际上是四种电极配置共用同一个型号名。
| 参数名称 | 参数值 |
|---|---|
| 测量原理 | 法拉第电磁感应定律 |
| 公称通径 | DN 2 ~ 25（1/8 ~ 1 英寸） |
| 内衬材质 | PFA（全氟烷氧基树脂） |
| 电极材质 | 1.4435（316L）/ Alloy C22（2.4602）/ 钽 / 铂，按介质选配 |
| 壳体材质 | 传感器 1.4301（304 不锈钢）；变送器铝合金 AlSi10Mg 涂层 |
| 防护等级 | IP66/IP67、IP69K、Type 4X |
| 测量变量 | 体积流量、质量流量 |
| 精度 | ±0.5% 读数（o.r.）± 2 mm/s |
| 量程范围 | 0.06 dm³ ~ 300 m³/h |
| 额定压力 | PN 40 / Class 150 / 20K |
| 介质温度 | -20 ~ +150 °C |
| 环境温度 | -40 ~ +60 °C |
| 电气接口 | 4-20 mA HART（无源）；脉冲、频率、开关量输出（无源） |
| 供电电源 | 18 ~ 35 VDC |
| 通讯协议 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
| 功能安全 | 符合 IEC 61508 / IEC 61511，支持 SIL 认证应用 |
电极这一项的分档要单独讲。316L 是通用档，水、弱酸弱碱、一般卫生介质都能应付；Alloy C22 走的是含氯离子和强氧化性介质这一路；钽对盐酸类介质耐受性好，但含氟介质和强碱场合要避开；铂偏向高温、强氧化环境。四种材质的价差不小，选错方向的代价是电极被腐蚀穿孔，介质直接进到线圈里。内衬统一是 PFA，对强酸强碱和有机溶剂的覆盖比 PTFE 略宽，耐温上限 150 °C，耐压按 PN 40 或 Class 150、20K 这几档走。
主要落在三块场景上：化工与生命科学、食品制药与生物工程、危险区域作业。前两块其实共用同一套卫生级要求，3A 和 EHEDG 这两张证书是门槛，拿不到的话 CIP、SIP 清洗流程里会留死角，微生物残留没法验证。H200 的 PFA 内衬加无阻流件流道，结构上就是冲着可清洗去的。危险区域那块对接的是石油天然气和精细化工，Ex ia 本安型必须挂在经过核算的本安回路里，不是单独一台表就能进场，回路参数要一起算。
安装这件事，口径匹配是第一道关。DN 2~25 的管段，前后直管段按 E+H 手册留，但缩径带来的流速变化要在工艺侧先确认一遍——流速偏低时小信号容易被噪声盖住，流速偏高则要回头考虑内衬的磨损和负压风险。过程连接对的是卫生型快装和法兰两类，具体形式按现场管道标准选，接口尺寸对不上，表到了也装不上去。
电气部分用两线制回路供电，接线腔独立密封。防爆场合要按本安回路的参数核算电缆的电容和电感，不能照普通仪表那样随便铺。传感器壳体上标了流向箭头，装反了流量会出负值，竖直管道上尤其容易出错，通常建议介质自下而上走，保证管道始终满管。
材质兼容性排在第一位。PFA 内衬和选定的电极都要和介质对得上，介质温度上限 150 °C、压力上限 PN 40（或 Class 150、20K）这两个数一旦超了，先坏的是内衬，接着是线圈。危险区域投运前核对当地拿到的防爆认证，ATEX、IECEx、cCSAus 是分区域发的，拿着一个区域的证书进另一个区，逻辑上就说不通。
用心跳技术做自校验有个前提：管道得满管、流动得稳定，空管或者气液混相状态下校验结果没有意义。数据留痕按 ISO 9001:2008 章节 7.6a 的要求做，真要重新标定就送到有 ISO/IEC 17025 资质的实验室，或者用经 CRN 认证的计量装置。
选型的第一步是看介质腐蚀性，这一步直接决定电极材质，而不是决定口径。四种电极对应四类工况，错配的后果在投运几个月后才显现，那时候介质已经进到传感器里了。
第二步看管径和流量。DN 2~25 覆盖的是小管径和极小流量场合，现场主管道如果是 DN 50 以上，要么缩径安装，要么换更大口径的产品，这一款解决不了。量程上限标到 300 m³/h，那是特定口径下的结果，选型时要按实际管径把流速算出来再对表，不能直接拿上限当可用范围用。内衬只有 PFA 一种，介质温度超过 150 °C 就不用再考虑这一款了。
第三步看卫生和防爆要求。食品、制药场合有 3A、EHEDG 审核的，快装卡箍那套连接件必须配齐，普通法兰过不了审核。危险区域要确认防爆等级和本安回路参数能不能满足，Ex ia 是本安型，隔爆场合得另外核。现场已经有 PROFIBUS PA 或 FOUNDATION Fieldbus 网络的，可以直接接进总线；只有 4-20 mA 的就用 HART 叠加，两线制 18~35 VDC 供电，不需要额外电源。做 SIL 应用时要注意，单表符合 IEC 61508 不等于整个回路达到目标安全完整性等级，回路里的其他环节也要一起算。
这些参数交叉起来核对比较费事，实际项目里交给代理渠道一起对，能省掉不少返工。像上海阔思电子这类恩德斯豪斯电磁流量计代理，型号和区域证书资料是全的，口径、电极、连接件一次对齐，比事后改单划算。
还有一个容易漏掉的点：如果安装位置在泵的吸入侧，或者工艺本身存在负压段，选型时要把这个工况单独提出来。缩径结构在负压下对内衬贴合度的要求更高，这一条不在常规参数表里体现，得让厂家按实际压力曲线核过之后再定，别按常压工况直接下单。
Promag H 是化学及生命科学行业中苛刻应用的传感器。凭借真正的回路供电技术，Promag H 200 可经济高效地无缝集成到现有基础设施中。基于本安设计(Ex ia)，可在危险区域内确保操作安全性。 心跳技术可始终确保过程安全。
安装灵活-多种符合卫生要求的过程连接
节能型流量测量-缩径结构，无压力损失
仪表接线方便-独立的接线腔
操作安全-背光显示，触摸控制，无需开盖操作
免维护 - 无可动部件
综合检验 – 心跳技术（Heartbeat Technology）
测量原理的选择不受压力、密度、温度和粘度的限制
极小流量测量专家
仪表特性
PFA内衬
传感器外壳采用不锈钢材质
提供各种电极材料
回路供电技术
高防护等级：IP69
工厂安全性：全球认证 (SIL, Haz. area)
电磁
该流量仪采用回路供电技术，能测量小流量，适合苛刻的卫生行业应用
安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。两线制回路供电。双腔室外壳坚固耐用。
DN 2...25 (¹⁄?6?9?6?0...1⁄")
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
体积流量、质量流量
体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)
0.06 dm³...300 m³/h (0.015...80 gal/min)
PN 40，Cl. 150，20K
–20...+150 °C (–4...+302 °F)
–40...+60 °C (–40...+140 °F)
1.4301 (304)，耐腐蚀
带铝合金AlSi10Mg涂层
IP66/67，Type 4X
四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
4‐20 mA HART（无源）
脉冲/频率/开关量输出（无源）
无
HART、PROFIBUS PA、FOUNDATION Fieldbus
18...35 VDC（4...20 mA HART，带或不带脉冲/频率/开关量输出）
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC、TIIS
CE认证、C-Tick认证
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
CRN
3.1材料证书
......................................................................................................................................................................................................................................................................................................................................
