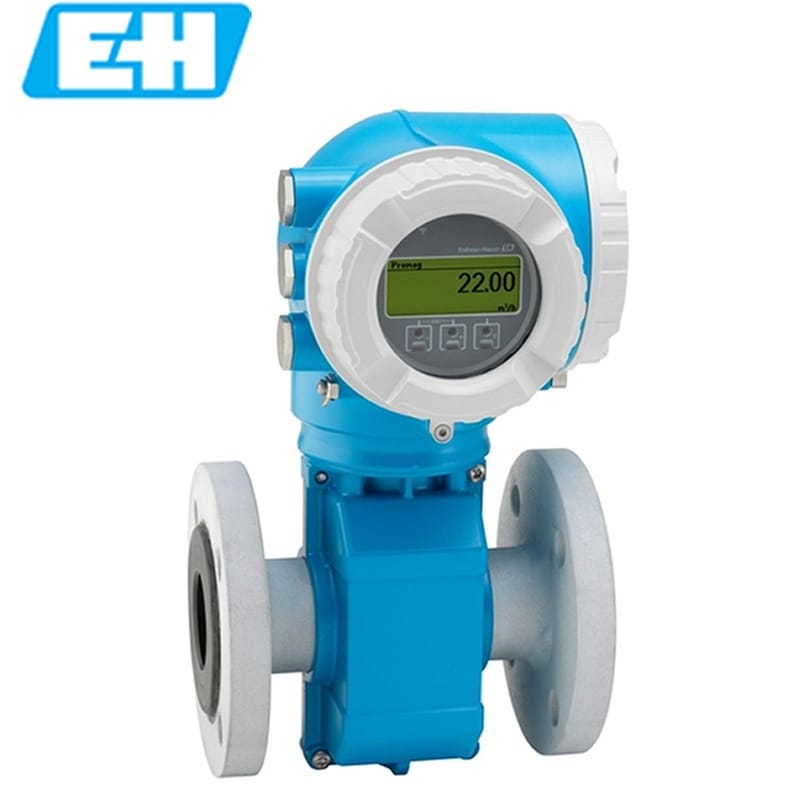

E+H（恩德斯豪斯）Proline Promag P300 是 Promag P 系列中面向化工与过程工业的一体式电磁流量计，传感器和变送器封装在同一个壳体内，型号归属清晰，不存在分体版本带来的接线与防护差异。它要应付的工况很具体：介质温度高、腐蚀性强、还经常夹带固体颗粒，普通内衬会老化、电极会钝化、信号会漂移。整机基于法拉第电磁感应原理工作，测量管内部没有节流件、没有活动部件，介质全通径流过。上海阔思电子有限公司作为 E+H 在国内长期授权的技术服务伙伴，承接的是选型评估、材质适配与现场安装调试这一段落地工作。
Promag P300 的传感器设计逻辑，与同系列其他口径规格共用一套思路，真正的差别落在内衬材质、电极材质和口径这三项上，也正是这三项决定了它能用在什么介质里。先说温度：标准 PFA 内衬覆盖 –20 °C 至 +150 °C，高温型 PFA 内衬能把上限推到 +180 °C，常规 PTFE 内衬的上限只有 +130 °C，低温侧则兼顾 –40 °C 启动。这三个数字在现场最容易被记混，也是返工的主要来源。
接液部分的材质矩阵是另一条主线。电极有 1.4435（316L）、Alloy C22（UNS N06022）、钽、铂、钛、双相钢（1.4462/S31803）可选，内衬则提供 PFA 与 PTFE 两种氟聚合物方案。介质是发烟硝酸还是熔融碱，是否含氢氟酸，磨损性有多强，都对应不同的组合，不需要为了某一项指标去迁就一套通用配置。
变送器是一体式的，四行背光显示屏配触摸键，支持不开盖的非接触式外部操作，参数设置、单位切换、量程调整都能在现场按键完成，不需要打开壳体。带 WLAN 的配置可以用手机或 PC 端调试软件远程查看状态、下载诊断日志，停机干预的次数因此减少。
I/O 最多三路独立通道，功能由用户自行定义：一路 4–20 mA 加一路脉冲再加一路继电器报警是一种配法，两路 HART 数字输出加一路状态输入也是一种配法。柜内因此可以少配信号分配器和隔离器，布线与备件管理都简化。通信协议原生支持 HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP 和 OPC UA，新建数字化车间或者给既有 DCS/PLC 做利旧升级，都不需要额外加网关。
Heartbeat Technology（心跳技术）是把校验和诊断变成常态运行能力的那部分功能。它在运行中持续监测励磁线圈阻抗、电极信号噪声、接地完整性和绝缘电阻，识别性能偏移的早期趋势；诊断结果满足 ISO 9001:2008 条款 7.6a 对测量设备校准状态可追溯性的要求，并取得 TÜV 认证。整机按 IEC 61508 标准开发，可用于符合 IEC 61511 规范的安全仪表系统。防爆认证覆盖 ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC，压力设备满足 PED 与加拿大 CRN 注册要求。
下面这张表把通用参数和随配置变化的参数放在一起，对照起来看更省事。
| 参数名称 | 参数值 |
|---|---|
| 测量原理 | 法拉第电磁感应，无节流件、无活动部件 |
| 公称口径 | DN 15–DN 600（½″–24″） |
| 标准 PFA 内衬温度范围 | –20 °C 至 +150 °C |
| 高温型 PFA 内衬温度上限 | +180 °C |
| PTFE 内衬温度上限 | +130 °C |
| 低温启动能力 | –40 °C |
| 电极材质 | 1.4435（316L）、Alloy C22（UNS N06022）、钽、铂、钛、双相钢 1.4462/S31803 |
| 内衬材质 | PFA、高温型 PFA、PTFE |
| 基本测量精度 | ±0.5% o.r. |
| 量程范围 | 4 dm³/h 至 9600 m³/h，随口径而定 |
| 最低可测电导率 | ≥0.5 μS/cm |
| 外壳材质 | 小口径 AlSi10Mg 加涂层，大口径碳钢加保护漆 |
| 变送器结构 | 一体式，双腔室，电子模块与接线端子物理隔离 |
| 显示与操作 | 四行背光显示屏，触摸键，支持非接触式外部操作与 WLAN 访问 |
| I/O 通道 | 最多 3 路独立输入/输出，功能可自定义 |
| 通信协议 | HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC UA |
| 防护等级 | IP66/67、Type 4X，可选 IP69 |
| 卫生认证 | ACS、NSF 61 |
| 功能安全 | 按 IEC 61508 开发，适用 IEC 61511 的 SIS 场合 |
| 防爆与压力认证 | ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC；PED、CRN |
挂在 Proline Promag P300 这一个型号名下的，实际交付的往往是几种不同配置，价格和交期差别不小，把差别讲清楚比记后缀更有用。
精细化工是这个型号最典型的落点。间歇式硝化、磺化这类放热剧烈的工艺要精确计量浓硫酸、发烟硝酸，介质温度常在 120–160 °C 之间，这里通常用钽电极配高温型 PFA 内衬，目的是把零点长期稳住——配比失衡往往就是从零点漂移开始的。
石化装置的导热油循环属于另一类场景。导热油本体工作温度能到 280–320 °C，流量计不直接串在主管上，现场多半把它装在降温支路里，靠 +180 °C 的内衬耐温和碳钢法兰的宽温适应性，在热辐射与环境温差之间维持运行。这个案例也说明，标称温度上限不等于可以直接往管子上装。
电磁流量计对安装位置的敏感度高于多数流量仪表，P300 也不例外。管道必须始终满管，传感器最好落在管线低处或上升段，不要装在管道最高点，否则气泡聚集会直接破坏电极信号。上下游要留出足够直管段，具体倍数按现场弯头、阀门和泵的布置确定，紧贴弯头安装是引发电极噪声的常见原因。
接地不是可选项。介质流过测量管时产生的信号是毫伏级的，接地不牢靠会以共模干扰的形式吃掉精度。Heartbeat 的接地完整性监测能提前发现这类问题，但前提是安装时就按规范做了接地环或接地电极。口径按实际流量和流速来定，不要为了省成本把口径选小，缩径带来的压损和磨损会把省下的钱吃回去。
环境温度方面，碳钢法兰配置在 –10…+60 °C 的环境里工作没有问题。防护等级 IP66/67 与 Type 4X 满足常规室外和潮湿车间，需要高压冲洗的工位要选 IP69。变送器外壳是双腔室结构，电子模块与接线端子物理隔开，接线时两腔分别密封，这个结构在潮湿环境里的价值比参数表上看起来的大。
最容易出错的是把内衬温度上限记混。PTFE 只有 +130 °C，PFA 是 +150 °C，高温型 PFA 才到 +180 °C，三者外观上不容易区分，介质温度卡在边界附近时一定要按订单配置核对，不要凭印象。低温侧同理，–40 °C 的启动能力对应的是特定配置，不是所有型号都具备。
电极材质要跟着介质走，而不是跟着价格走。钽和铂贵，但它们在特定介质里的耐蚀性无法被替代；反过来，遇到含氢氟酸的介质，某些材质组合是明确不能用的，这种情况要把介质全成分交给厂家做兼容性确认。含固体颗粒的介质除了考虑电极耐磨，还要注意流速不能过低，否则颗粒会在测量管内沉积，反过来影响流通面积和信号稳定。
把配置分支和场景对应起来，选型并不复杂。判定的顺序是先看介质电导率能不能测，再看温度落在哪个内衬区间，然后是化学兼容性和磨损性决定的电极材质，最后才是口径、连接方式、认证和通信这些工程条件。
| 应用场景 | 优先配置 | 理由 |
|---|---|---|
| 高温强腐蚀反应釜进料（120–160 °C） | 高温型 PFA 内衬配钽电极 | 温度余量足，钽在强氧化性酸中稳定，零点不易漂 |
| 导热油等高温循环介质（280–320 °C） | 高温型 PFA 内衬配碳钢法兰，装在降温支路 | 本体不直接承受主回路高温，靠环境适应性维持运行 |
| 纯化水、注射用水分配系统 | 卫生型，316L 或双相钢接液，全焊接 | 满足洁净认证与 SIP 灭菌，电导率下限 0.5 μS/cm 可控 |
| 含泥沙纤维的市政与工业废水 | DN 400–600 大口径，碳钢外壳，耐磨电极 | 无淤积风险，低流速段与排放口都能保持 ±0.5% o.r. |
| 一般酸碱与溶剂计量（≤130 °C） | 标准 PTFE 或 PFA 内衬配 316L 电极 | 介质兼容性够用，成本与交期更可控 |
如果现场还没定口径和电极材质，比较稳妥的做法是把介质全成分、正常工作温度与峰值温度、含固量与颗粒粒径、管道尺寸和常用流量范围整理成一张表，先交给授权服务伙伴做初选，再根据初选结果复核防爆认证、压力设备认证和通信协议能否匹配既有控制系统。选型阶段多花的那点时间，通常在调试和第一次检修时会省回来。
Promag P传感器专用于化工及过程应用中的高温、腐蚀性介质测量。与一体式变送器配套使用，Promag P 300操作灵活，系统集成便捷：在仪表的同一侧接线、远程显示、改进的连接方式。Heartbeat Technology (心跳技术)确保始终合规，保证过程安全。
应用广泛：多种焊接部件材料可选
节能的流量测量：无节流部件，确保无压损
免维护：无可移动部件
完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线
降低复杂性和多样性：用户自定义输入/输出功能
自带验证功能：内置Heartbeat Technology (心跳技术)
双向测量原理不受压力、密度、温度和粘度的影响
用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计
仪表特点
标称口径：max. DN 600 (24")
所有通用防爆(Ex)认证
PTFE或PFA内衬
一体式双腔室外壳，最多带3路输入/输出
背光显示、触摸键控制和WLAN访问
提供分离型显示单元
电磁
最高耐温等级的流量计，搭配操作简便的一体式变送器。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。最大公称口径： DN 600 (24")。所有通用防爆认证。
提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。紧凑的双腔室外壳，最多允许连接3路输入/输出。背光显示，触摸键操作和WLAN访问。
DN 15...600 (½...24")
内衬：PFA、PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、
钛、双相钢Duplex 1.4462 (UNS S31803)
体积流量、电导率、质量流量
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
4 dm³...9600 m³/h (1...44 000 gal/min)
PN 40、Cl. 300、20K
PFA内衬：–20...+150 °C (–4...+302 °F)
高温型PFA内衬：–20...+180 °C (–4...+356 °F)
PTFE内衬：–40...+130 °C (–40...+266 °F)
碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
带铝合金AlSi10Mg涂层：1.4409 (CF3M)，类似316L；不锈钢或卫生型变送器外壳
标准：IP66/67，Type 4X
可选：IP69
四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
3路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
状态输入
4...20 mA输入
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC
CE认证、C-tick认证、EAC认证
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
PED、CRN
3.1材料证书
ACS、NSF 61
......................................................................................................................................................................................................................................................................................................................................
