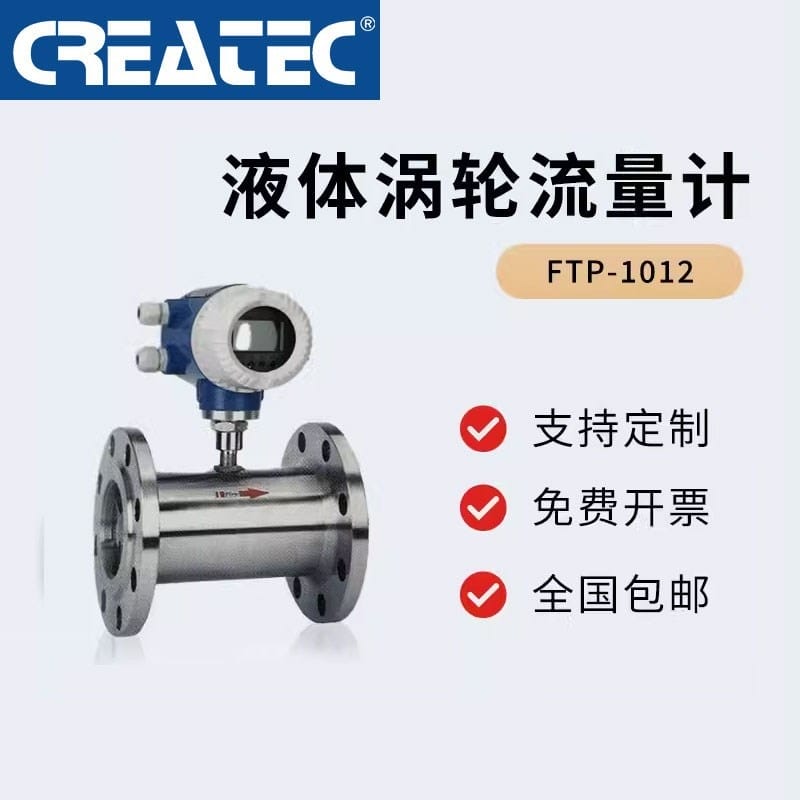

我干的活就是装表调表，科瑞达 FTP-1012 这台液体涡轮流量计前后装过几十台。它测的是封闭管道里单相清洁液体的瞬时流量和累计总量，靠叶轮转速换算流量。这个系列目前在册的型号就一个：FTP-1012。它自己分两种配置——基本型出脉冲，变送器型出 4–20 mA，外形一模一样，接线上完全不是一回事。
下面按我带你跑现场的顺序讲。参数表和安装那两节先看熟，剩下的靠手感和经验补。
先说它凭什么值这个价。FTP-1012 的标准精度是 ±1%R，要 ±0.5%R 就下单时点出来，特制能做到 ±0.2%R。短期重复性 0.05%~0.2%，长期标定之后数值不会飘。这几个数不是宣传口径，是拿实液标定比对出来的。
输出是 3~4 kHz 高频脉冲，信号幅值高，现场有变频器的时候比模拟输出好干活。你拿示波器夹上去看波形，干净就是干净，不干净就是接线有问题，没有中间状态。表本身无零点漂移，空管时读数乱跳一定是外部原因。
双向型和井下型不是常规货，你要用就得提前订货，交期跟标准型不一样。我见过有人现场硬把一个标准型装到井下注液管线上，三个月轴承就废了。

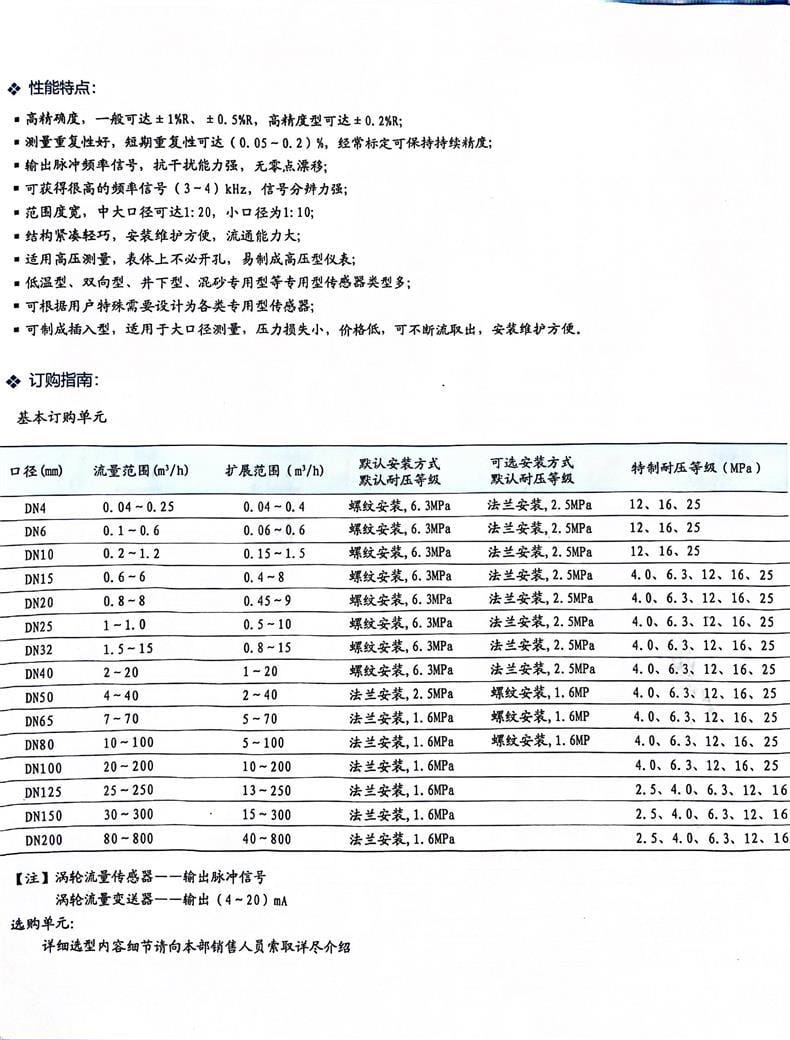

FTP-1012 只有一个型号，但它按连接形式、供电方式、输出类型拆出不少配置。参数我按条列清楚，你选型的时候对着勾。

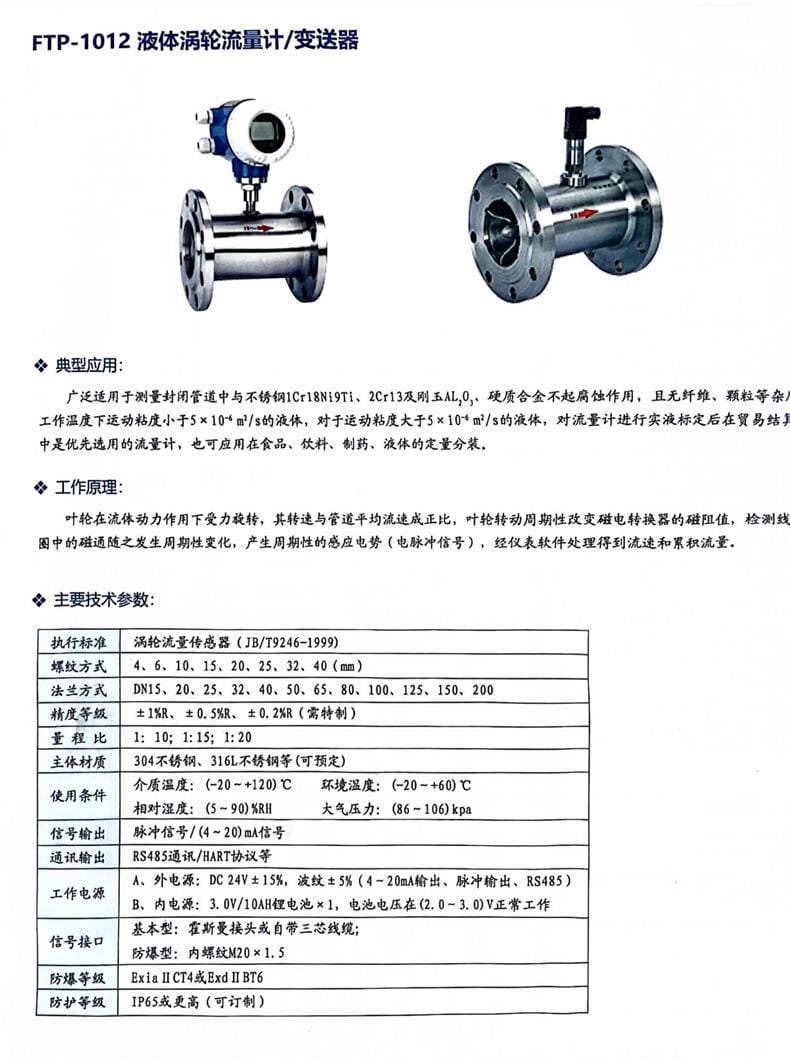

| 项目 | 参数值 |
|---|---|
| 执行标准 | JB/T 9246–1999《涡轮流量传感器》 |
| 连接方式 | 螺纹型：Φ4/6/10/15/20/25/32/40 mm；法兰型：DN15~DN200 |
| 法兰口径档位 | DN15、20、25、32、40、50、65、80、100、125、150、200 |
| 精度等级 | ±1%R 标配，±0.5%R 可选，±0.2%R 特制 |
| 量程比 | 1:10 / 1:15 / 1:20，按口径和工况配 |
| 主体材质 | 304 不锈钢、316L 不锈钢，可定制其他耐腐材质 |
| 介质温度 | –20℃ ~ +120℃ |
| 环境温度 | –20℃ ~ +60℃ |
| 相对湿度 | 5% ~ 90% RH |
| 大气压力 | 86 kPa ~ 106 kPa |
| 信号输出 | 基本型：脉冲频率信号；变送器型：(4~20) mA |
| 通讯接口 | RS485（Modbus RTU）、HART（可选） |
| 工作电源 | 外供电 DC 24 V ±15%，纹波 ≤±5%；内供电 3.0 V / 10 Ah 锂电池 |
| 信号接口 | 基本型：Hosman 接头或自带三芯线缆；防爆型：内螺纹 M20×1.5 |
| 防爆等级 | Exia II CT4 本安型 或 Exd II BT6 隔爆型 |
| 防护等级 | IP65 标准，可定制 IP67 / IP68 |
电池那栏注意：锂电池 2.0~3.0 V 是正常工作区间，容量 3.0 V / 10 Ah。这电池不可充电，低于 2.0 V 直接换，别想着接个电源给它续。
FTP-1012 挑介质，但它挑的是干净程度，不是行业。只要液体无纤维、无颗粒、无气泡，单相，它就能上。
别小看最后一条。贸易结算这活对重复性要求最狠，标定做扎实了 FTP-1012 扛得住，标定糊弄过去，月底对账你就知道疼。
介质必须是封闭管道里的单相清洁液体。管道材质要能扛住 1Cr18Ni9Ti、2Cr13 不锈钢、刚玉 Al₂O₃ 和硬质合金——这四样是表内跟液体接触的部分。液体对它们有腐蚀，表就废了。
粘度这块分两档。常规适用运动粘度小于 5×10⁻⁴ m²/s；大于 5×10⁻⁶ m²/s 的时候，建议做实液标定，不然精度保不住。
上游直管段不少于 10DN，下游不少于 5DN。低流速不稳的时候，上游加整流器，效果立竿见影。
安装方向优先水平。垂直装也不是不行，但必须保证液体自下而上流，让表体始终充满液。你要是装成自上而下，管里存气，叶轮就在气液两相里打转，读数全是假的。
接地这条在 4–20 mA 和 RS485 输出上尤其要命。我见过一个现场，信号线屏蔽层悬空，读数每几分钟跳一次，查了两天才查到接地排上。
脉冲负载这条很多人忽略。负载阻抗超了，脉冲幅值被拉低，二次仪表就丢脉冲，累计量偏小。这种情况不是表坏，是负载没匹配，中间加个驱动器就解决。
介质温度超过 80℃ 的场合，不建议选锂电池内供电型。高温会加速电池衰减，极端情况有热失控风险。改用 DC 24 V 外供电，稳当。
防爆型换电池必须先断电，按防爆规程操作，带电开盖这事一次都不能干。
传感器只有脉冲输出，变送器带 4–20 mA，功能不同，订货时写清楚。我见过采购把变送器当传感器下单，货到现场接不上 DCS，来回折腾两周。
先查什么——先拿万用表量供电，再看信号接口有没有接错端子。基本型和变送器型的端子定义不一样，接线图要看对版本。
多半是什么原因——要么是供电电压掉了，要么是 Hosman 接头松了或者三芯线缆断芯。防爆型还可能是 M20×1.5 接口处进水。
怎么处理——供电不稳就查电源和纹波，DC 24 V 的纹波不能超过 ±5%。接头松动就重新压接，线缆断芯就整根换，别在中间接一段凑合。
先查什么——先算脉冲输出负载是不是超过 10 kΩ，再查过滤器有没有堵。
多半是什么原因——负载超标导致脉冲丢计数，或者上游过滤器脏了、流量不够。也有叶轮被杂质轻微卡滞的。
怎么处理——负载超标加驱动器。过滤器拆下来清洗或换滤芯。叶轮卡滞就拆表检查，看轴承有没有磨损、叶轮上有没有缠绕物。
先查什么——先看管道里到底有没有液，再看接地。
多半是什么原因——管道没满，叶轮在气液两相里转了；或者屏蔽层没接地，现场干扰串进来。
怎么处理——把管道灌满，垂直安装的重新确认流向是自下而上。接地电阻实测，超过 4 Ω 就重做接地。信号线单独走桥架，别跟动力线捆一起。
先查什么——先调历史标定记录，看上次标定是什么时候。
多半是什么原因——叶轮轴承正常磨损，或者介质里长期有细微颗粒把叶轮边缘磨了。用了两年以上的表，这个概率不低。
怎么处理——做实液标定重新拿系数。标定后仍达不到原精度等级，就得返厂换叶轮组件。介质脏的工况，把上游过滤器精度往上提一档，能明显延长寿命。
还有一条得说在前头：介质温度超过 120℃ 的管线，这台表不要装上去。它是 –20℃ 到 +120℃ 的量程，超了不是精度问题，是密封件和轴承先坏。
