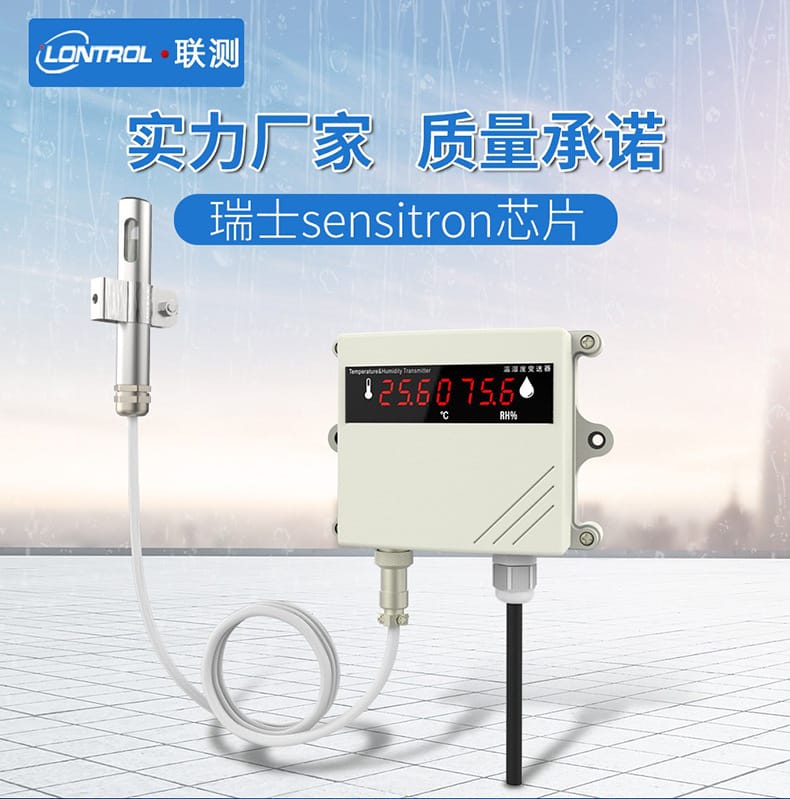

联测这台壁挂式温湿度变送器，三线制 4-20mA 加 RS485 双输出，机身上带显示，探头用瑞士 Sensitron 芯片。你要是刚上手，我带你从头走一遍。这篇原料只对应一款标准壁挂型，出厂铭牌上不单独打型号，认产品名和标注的量程就够；内置探头、外置探头、高温定制探头是同一台机器的三种探头形态，订货时别当成三款不同的仪表来挑。

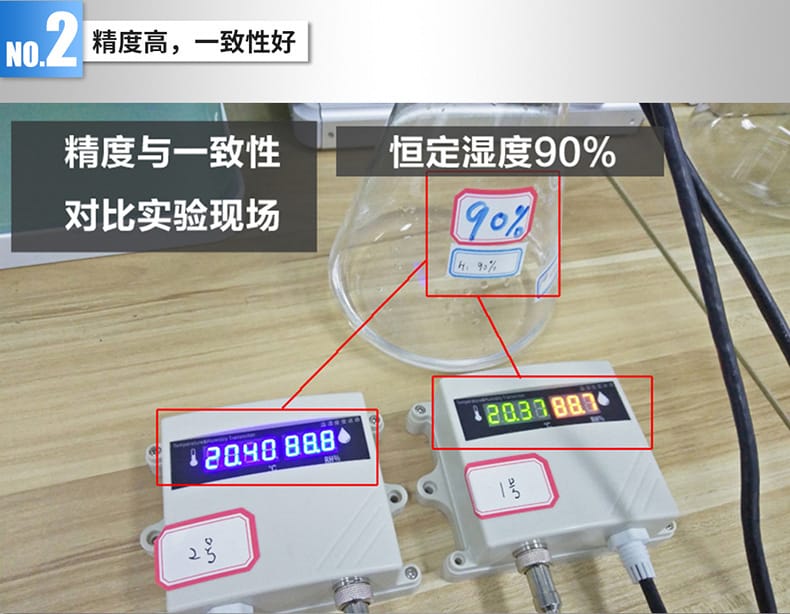

先说它凭什么在冷库和车间里站得住脚。湿度 ±3%RH、温度 ±0.3℃，这个精度靠的是 Sensitron 的湿敏元件和测温元件，不是靠软件修出来的数字。响应时间 ≤15 秒，条件是风速 1m/s，风道里做联锁控制够用。

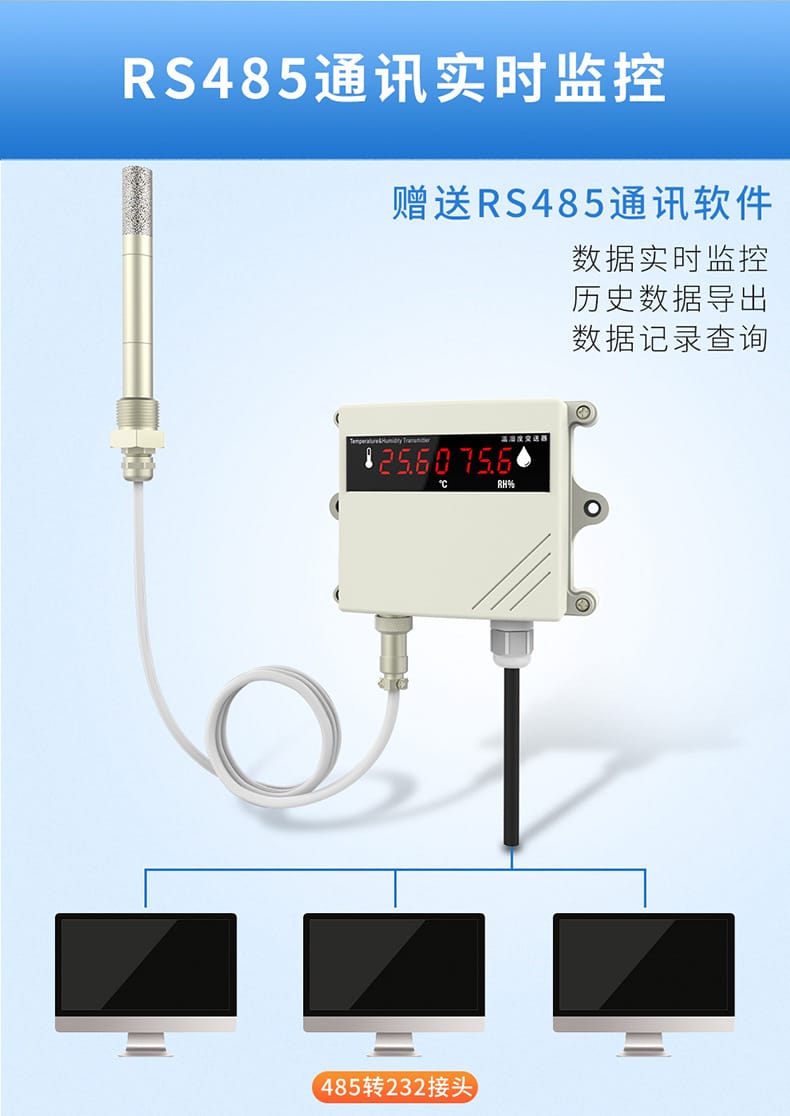

信号这块是最省事的地方。4-20mA 直接进 PLC 的模拟量模块，RS485 走标准 Modbus RTU 协议，接上位机、接组态屏、接网关都行，两路还能同时用。随货给上位机软件，不用另外掏钱买。

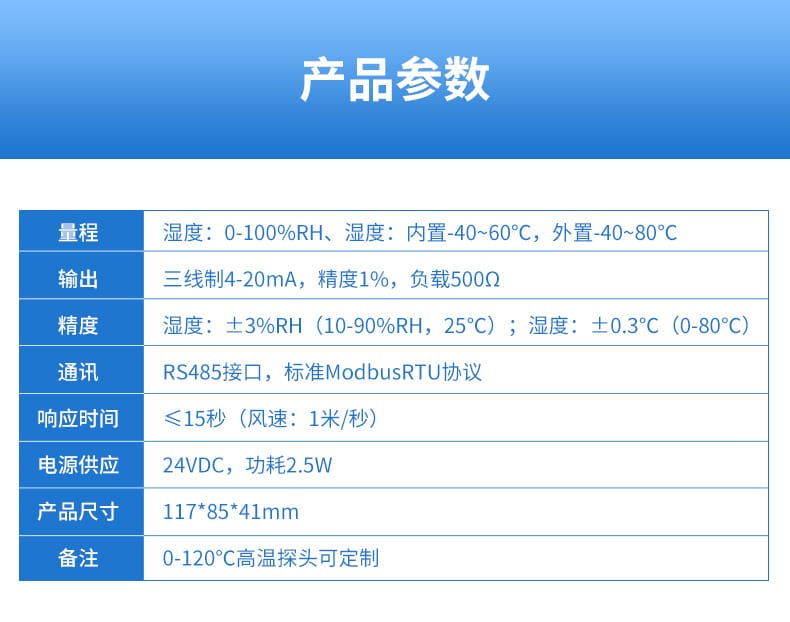

下面这张表按铭牌和实验室数据抄的，具体以实物为准。挑两个重点：负载 500Ω 是 4-20mA 回路的上限，供电必须给到 24VDC，别拿 12V 凑合。
| 参数名称 | 参数值 |
|---|---|
| 湿度测量范围 | 0-100%RH |
| 温度测量范围 | 内置探头 -40~60℃；外置探头 -40~80℃；高温定制探头 0-120℃ |
| 湿度精度 | ±3%RH（10-90%RH，25℃） |
| 温度精度 | ±0.3℃（0-80℃） |
| 输出信号 | 三线制 4-20mA，负载 500Ω |
| 通讯接口 | RS485，标准 Modbus RTU 协议 |
| 响应时间 | ≤15 秒（风速 1m/s） |
| 电源 | 24VDC，功耗 2.5W |

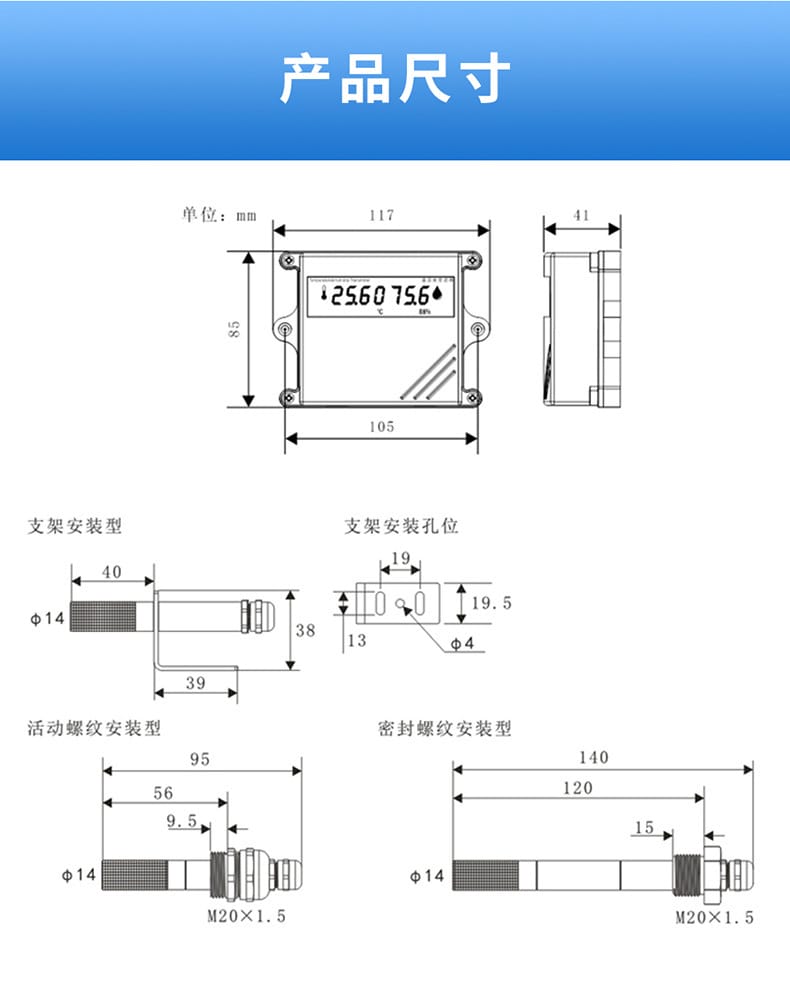

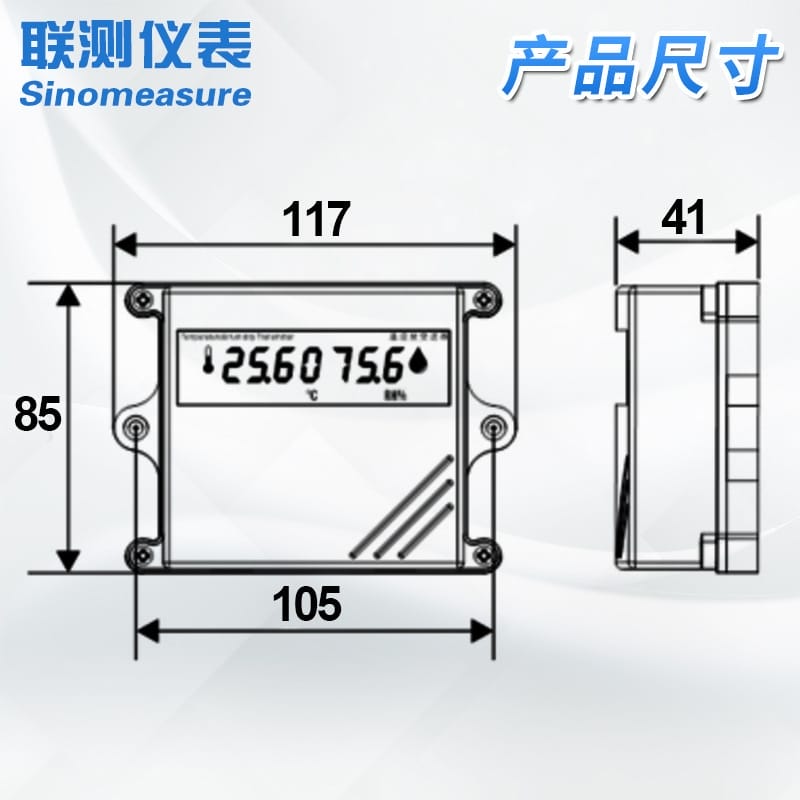

| 外形尺寸 | 117×85×41mm |

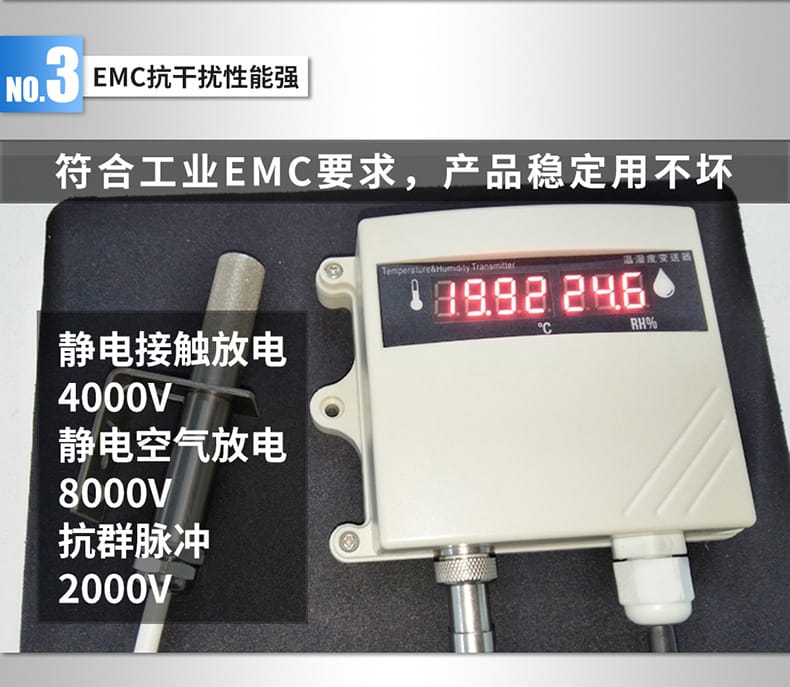

| 抗静电 | 接触放电 4000V，空气放电 8000V |

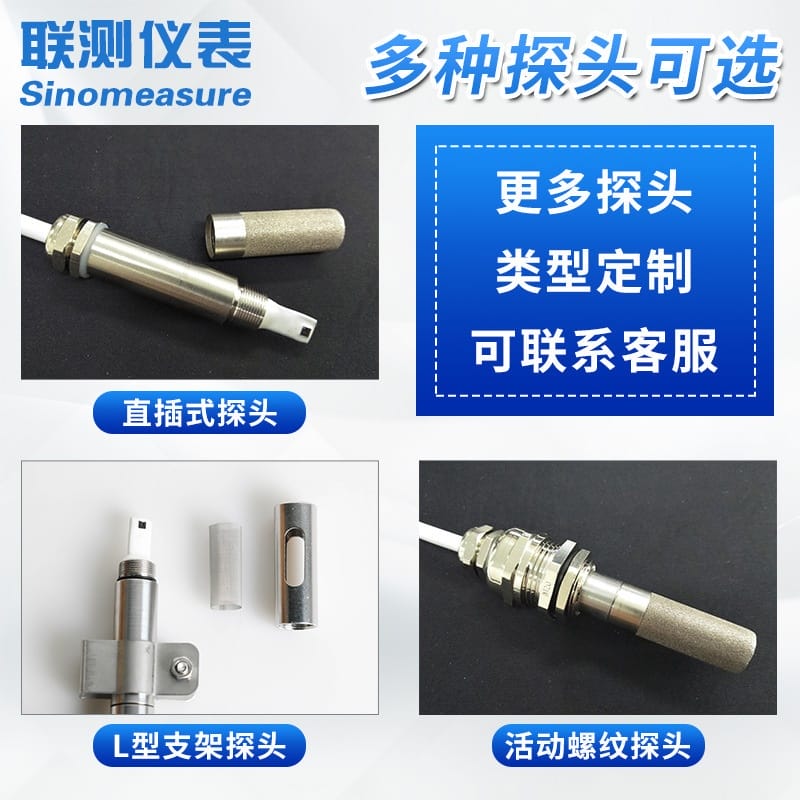

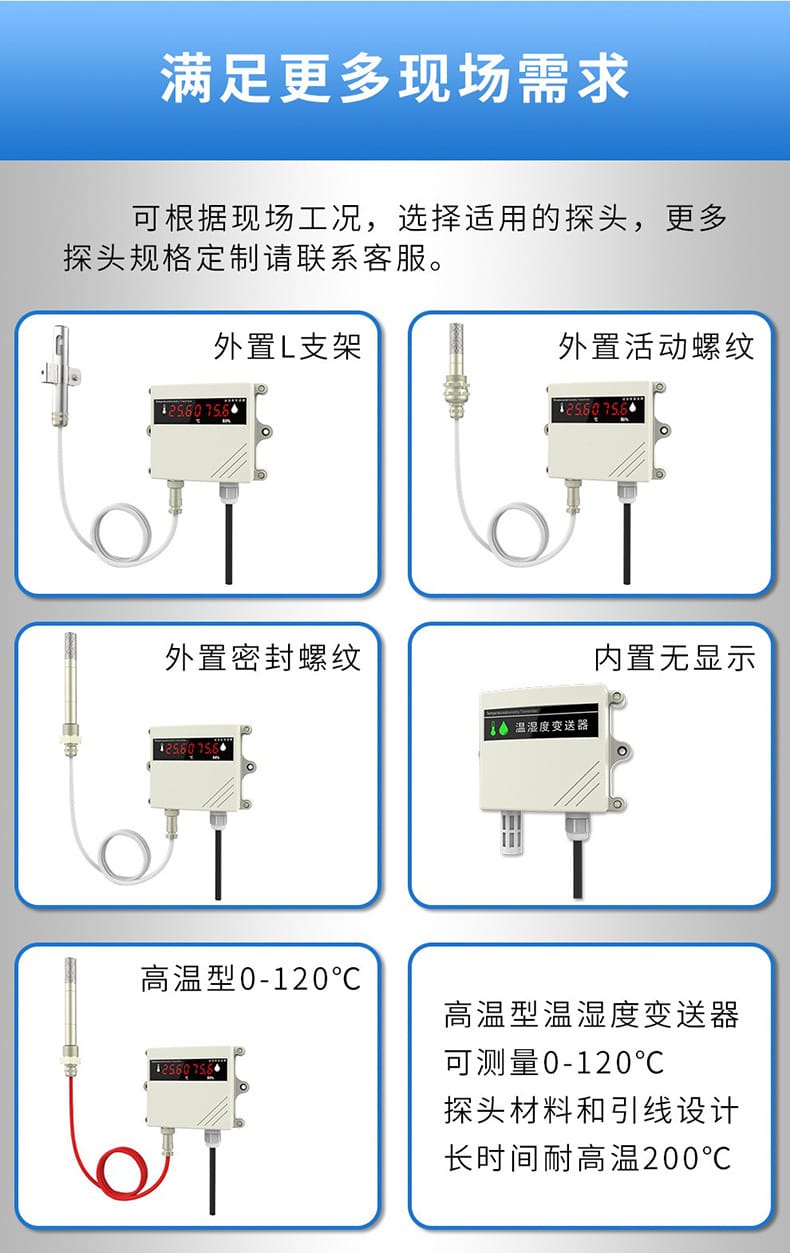

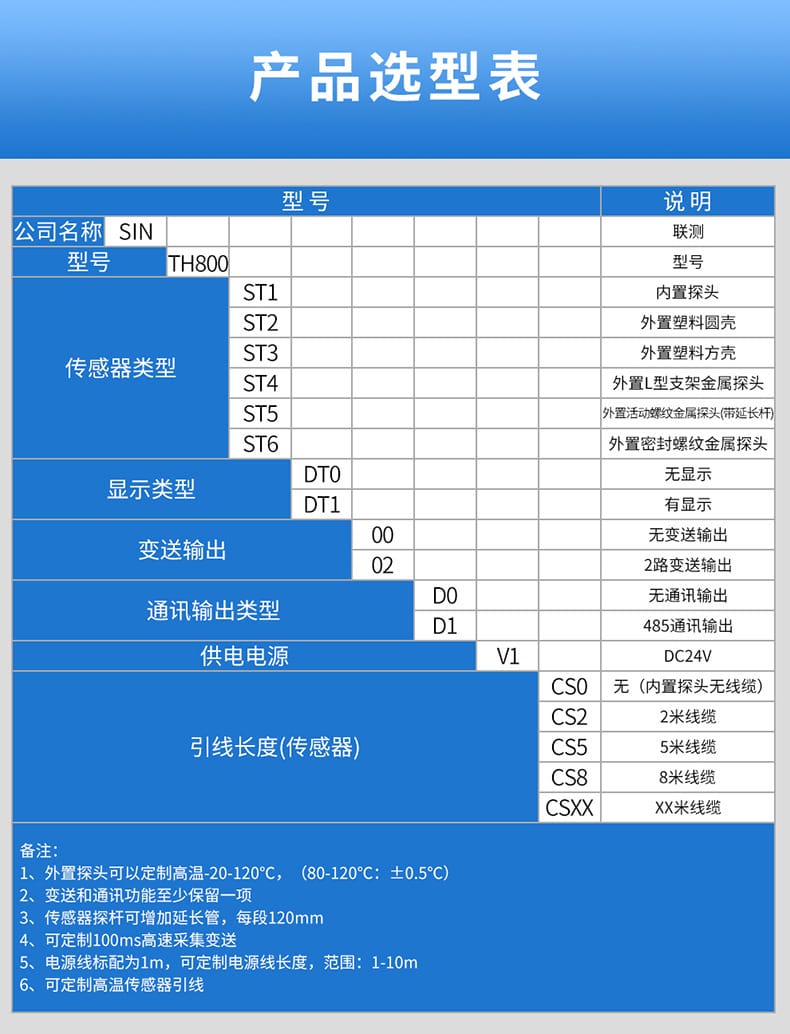

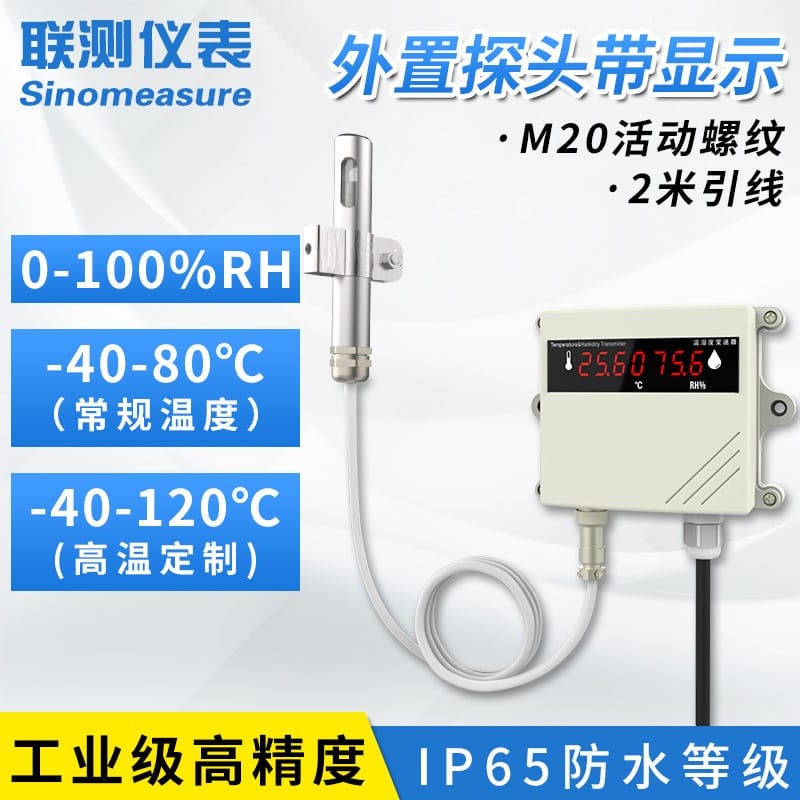

三种探头形态对应三种活，选错了装上去就是白干：

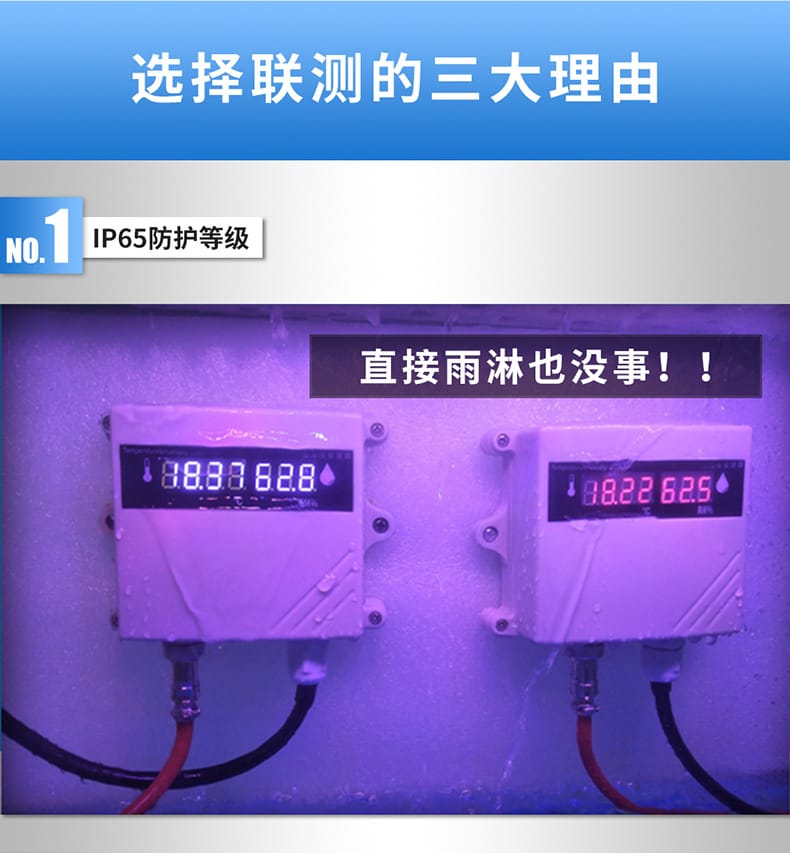

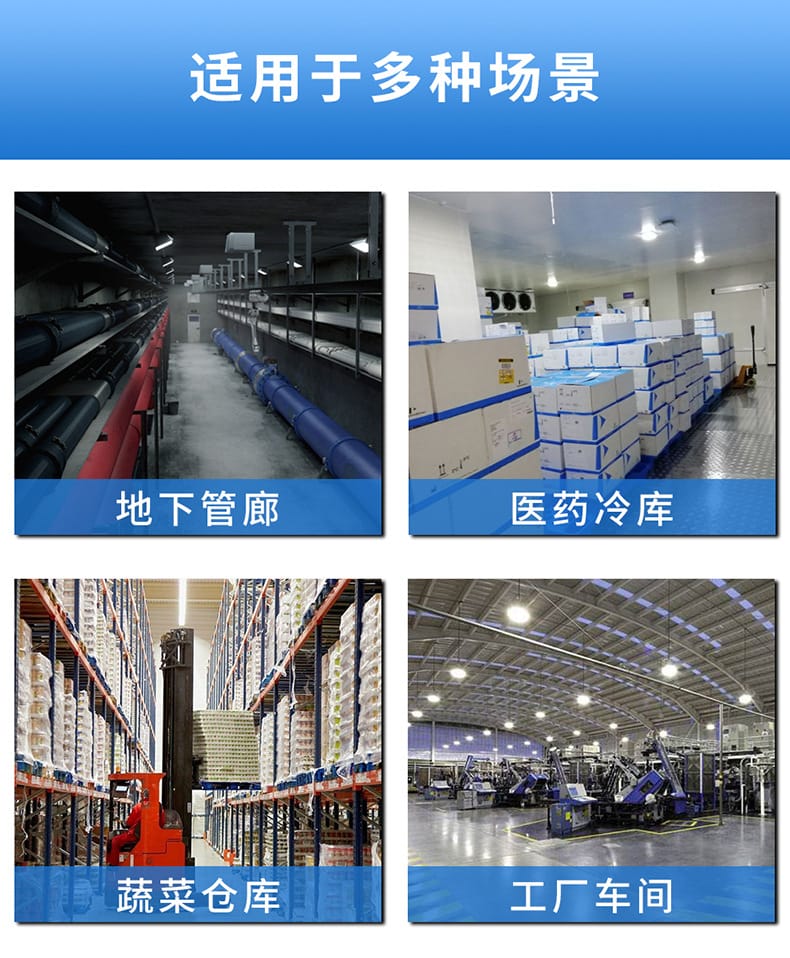

哪里对温湿度有硬要求，哪里就装它。地下管廊常年返潮，医药冷库怕超温，蔬菜仓库怕闷，工厂车间怕静电，这几类场合装得最多。整机是按工业环境做的，粉尘大、电磁干扰重的配电房和石化装置区照样上。
这一节我按动手顺序讲。机子本身的工作环境是 -40~80℃、0-100%RH，装之前先确认这一点，超了就得换高温探头，没得商量。
活动螺纹和密封螺纹是往管道、风管上装的，密封螺纹记得缠生料带，拧紧力矩别给太大，壳子是塑料件。外置探头那根线是现场最容易出问题的地方，走线要留个滴水弯，别让水顺着线爬进电子仓。
静电是这类板卡的头号杀手，高静电环境不要用，拆接线之前先把自己身上的静电放掉。校准这事别拖，用久了湿度会漂，厂家能提供第三方校准服务，冷链和医药项目基本一年做一次。
现场跑下来，毛病来回就那么几个，我挑最常遇到的四个讲。
现象是数字一直顶着上限，怎么通风都不动。先查探头表面有没有结露、结霜，或者糊了一层油污粉尘。多半是探头被水膜和污物盖住了，湿敏元件没法跟空气交换。处理办法是断电后把探头取下来，用干净软布擦干，污染严重的按厂家指导清洗或返厂校准，装回去之前先确认安装点不会再结露。
现象是显示正常，PLC 收到的值却对不上号。先查回路负载有没有超过 500Ω，再量供电是不是稳在 24VDC。多半是供电被拉低，或者模拟量通道的量程没组态对。把负载降下来、电压顶上去，通道按 4-20mA 重新组态，再拿万用表串进回路核一遍。
现象是总线上其他表都正常，就这台时断时续。先查地址有没有重复、A/B 有没有接反、终端电阻按总线长度该不该加。多半是地址冲突或者线接反了。改地址，把 A/B 调过来，屏蔽层单端接地，波特率跟主机统一。
现象是同一点两块表差 3℃ 以上。先查探头有没有贴着墙、挨着热源或者被太阳晒到。多半是位置不对，不是表坏了。把探头挪到空气流通、离墙面有距离的地方，等 15 分钟再看；外置探头还要检查延长线有没有跟动力线捆在一起。挪完还差，再送校准。
还有个事得说在前头：订货时把探头形态、线缆长度、要不要高速采集一次性写进合同。机子到手再改这几项，比重新买一台还费事。
