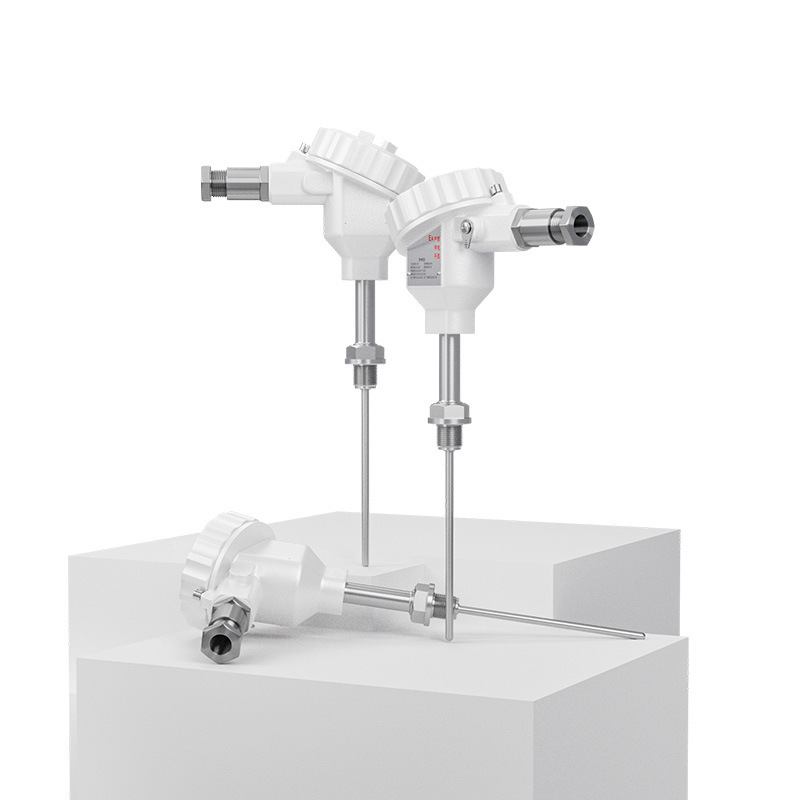

美控TSR系列防爆温度传感器，结构上是一支铠装PT100铂电阻加一只隔爆接线盒，盒内可以加装温度变送模块，把电阻信号就地转成4-20mA或者1-5V。它要解决的是同一个现场难题：测点落在有爆炸性气体的区域，信号还得送回控制室，接线盒不能进水，铠芯不能震断。铠装热电阻本身不算新东西，难的是铠芯、端子侧温度处理和隔爆腔体这三件事同时成立。下面把TSR的结构、参数、装法和使用边界一次讲清楚。

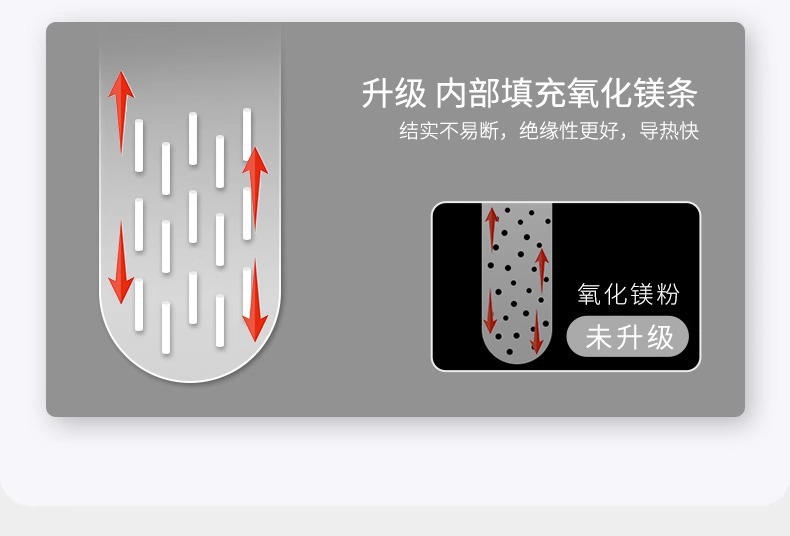

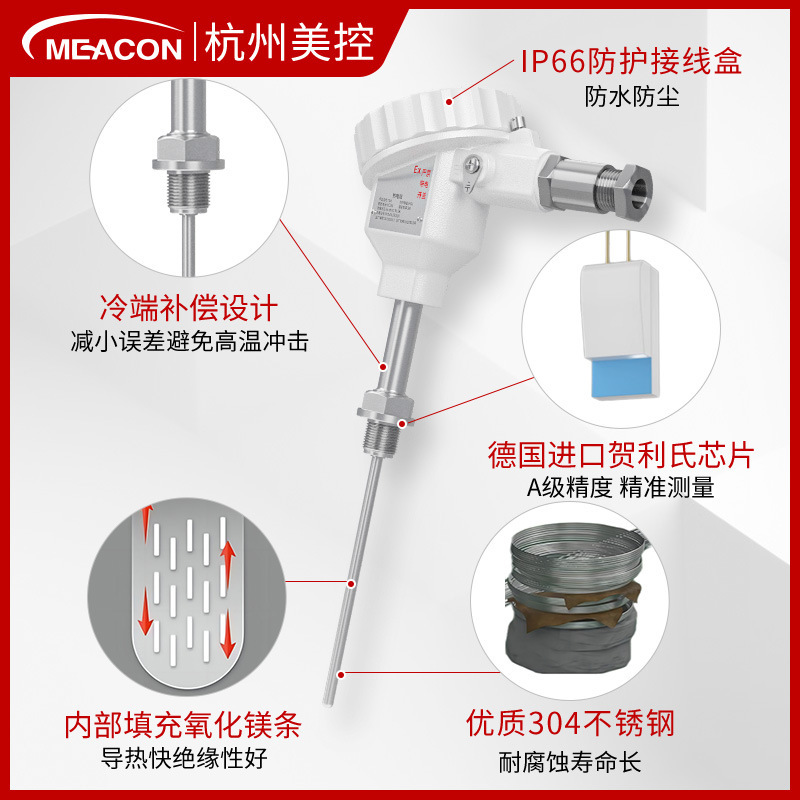

TSR的铠芯是氧化镁填充结构，铂电阻元件封在不锈钢铠管里，填料压实后绝缘电阻高，导热也快。现场最怕探头装在泵出口或者压缩机管路上，振动把内部引线震断，这种故障在仪表盘上表现为信号突然跳满或者直接开路，排查起来很费时间。压实铠芯比空管结构耐振得多，这是它寿命长的主要原因。

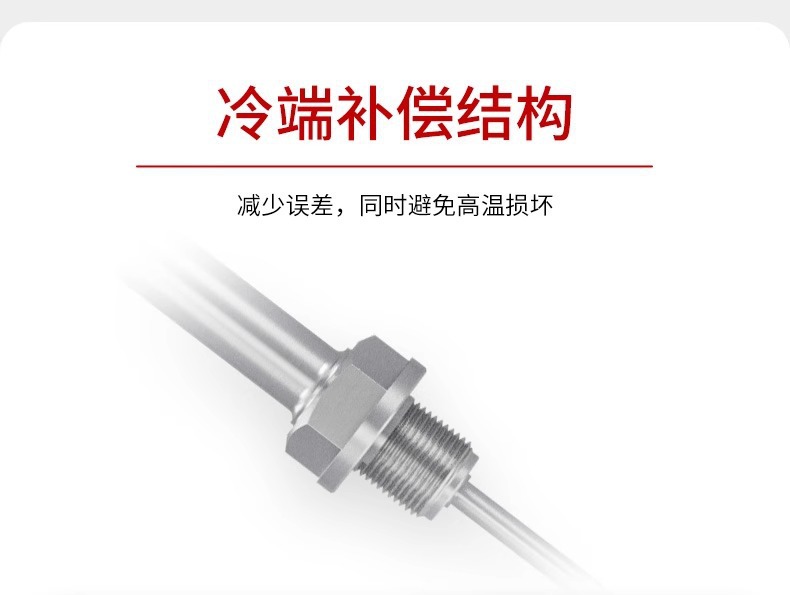

接线腔里那套结构，原文叫冷端补偿。严格说冷端补偿是热电偶的概念，热电阻没有冷端。这里真正起作用的是测量端与接线端子之间的热隔离，让端子温度尽量贴近环境温度而不是介质温度。端子一旦被烤热，二线制接法的引线电阻误差就跟着放大，读数会偏。
TSR是这一款的型号代号，同一型号下按输出形式和防护取向分成几种配置，下单前要逐项确认。下面的基础参数是所有配置共用的部分。

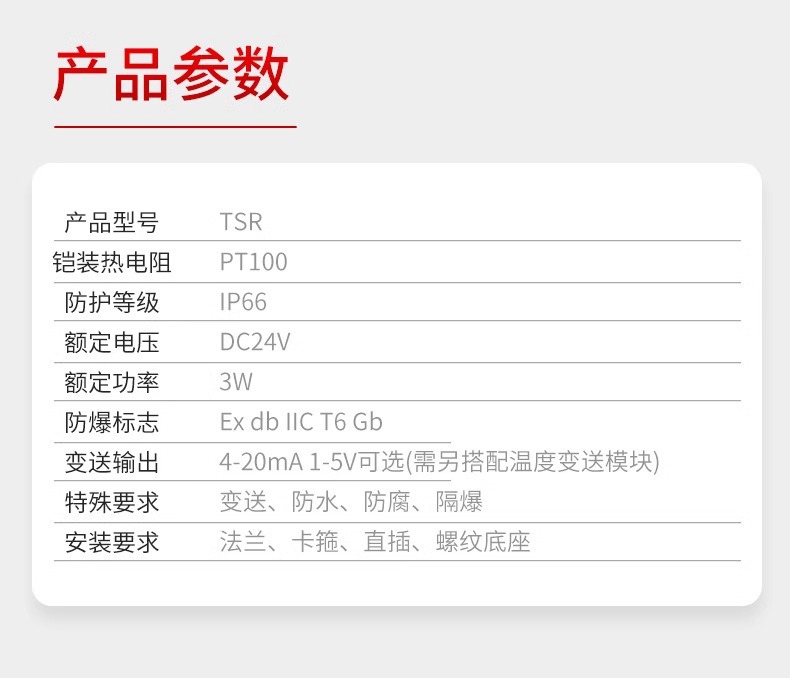

| 参数名称 | 参数值 |
|---|---|
| 产品型号 | TSR |
| 测温元件 | 铠装PT100铂电阻 |
| 防护等级 | IP66 |
| 额定电压 | DC24V |
| 额定功率 | 3W |
| 防爆标志 | Ex db IIC T6 Gb |
| 变送输出 | 4-20mA、1-5V可选（需另配温度变送模块） |
| 安装形式 | 法兰、卡箍、直插、螺纹底座 |
| 特殊要求 | 变送、防水、防腐、隔爆 |
差异基本集中在配置上，选型时按下面几条对号入座就行。

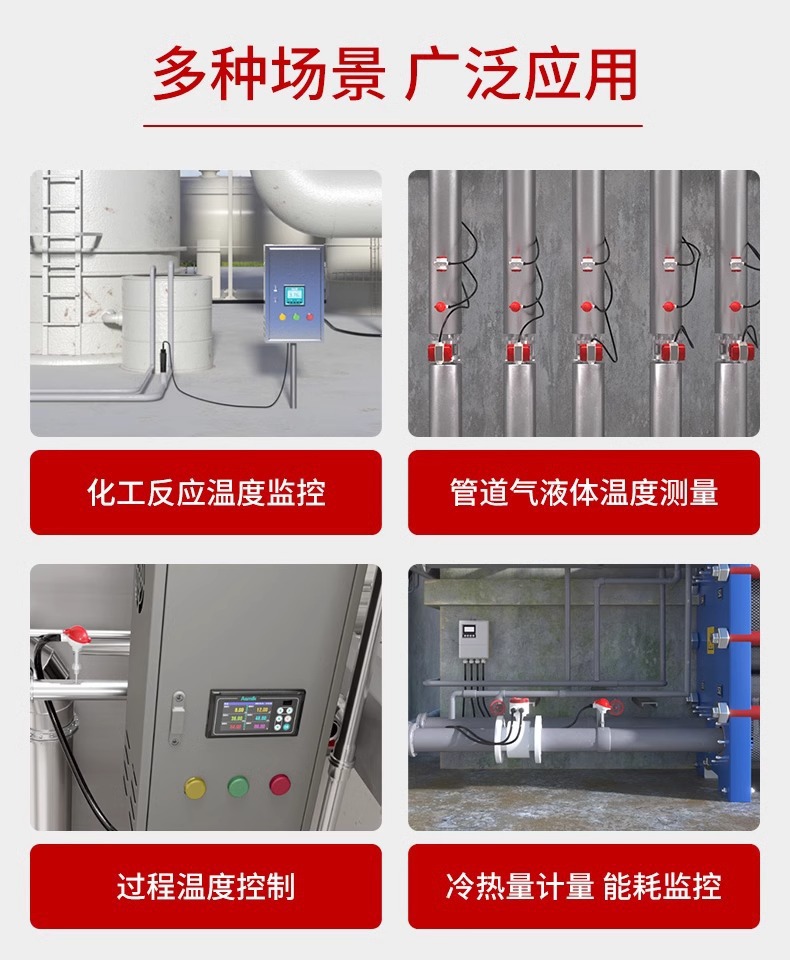

这支传感器的覆盖面比较宽，原因在于PT100几乎是通用测温元件，真正的门槛在防爆和防护是否对得上现场。化工反应釜、蒸馏塔、换热器进出口的温度监控是典型场景，介质往往带压且易燃易爆，隔爆配置不能省。冶金和煤矿则更看中隔爆与抗振这两项。
市政侧的用法不太一样。自来水、供热和消防管网的温度测点常年泡在水里或者埋在井里，对IP66和防腐的要求比防爆更实在。食品饮料行业的灌装杀菌线又是另一种思路，卡箍连接便于拆洗，卫生要求高，原料里提到的农夫山泉、可口可乐这类生产线就属于此类。
安装方式有法兰、卡箍、直插、螺纹底座四种。带压管道和密闭容器优先选法兰或者螺纹底座，能保证密封；经常拆洗的卫生管道用卡箍；直插适合常压、无泄漏风险或者只是临时测一测的位置。接口规格要和现场预留的管嘴对齐，这一步在采购前确认，现场改管嘴的成本比换一支探头高得多。

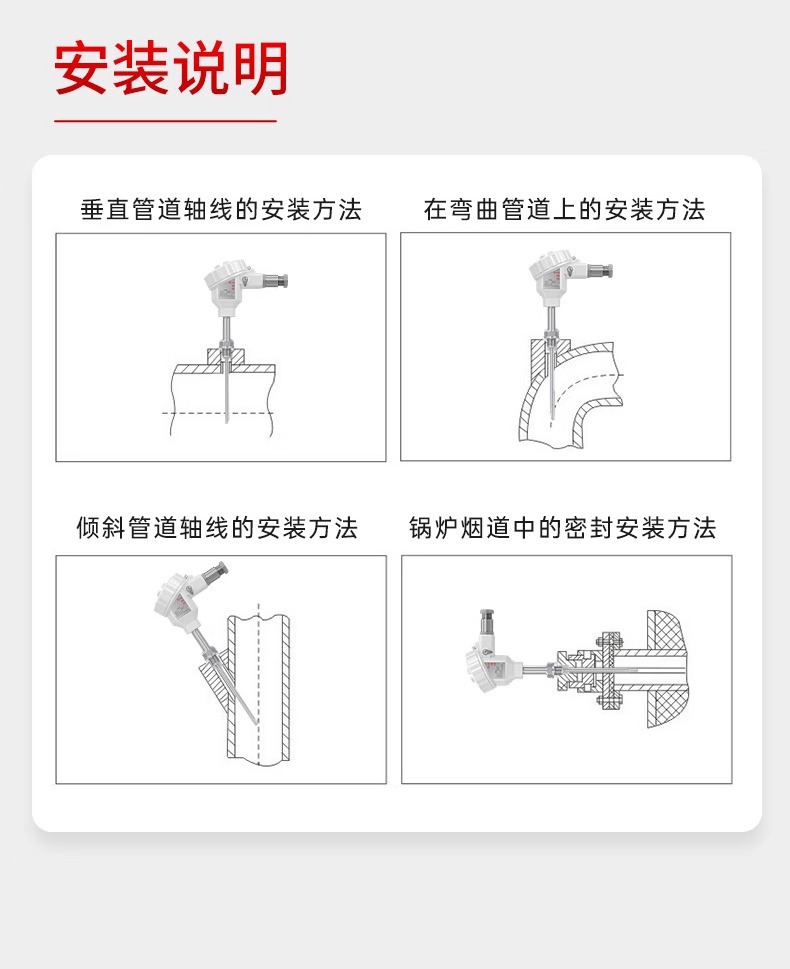

探头装在哪一段管路上，比怎么固定更影响读数。垂直、弯曲、倾斜三种管路姿态都装得下，思路是让测量端处在流体充分流动的位置，避开管壁附近那层流速很低的边界层。锅炉烟道这类正压或负压的场合，还要专门做密封处理。
防爆是第一位的。TSR本体虽然是隔爆结构，但要用在爆炸性气体环境，安装和检修都得按防爆规程来，现场需要具备相应的防爆合格证明文件，接线时不得带电打开接线盒盖。隔爆腔体的隔爆面不能磕碰、不能涂漆，这一点在检修时经常被忽略。

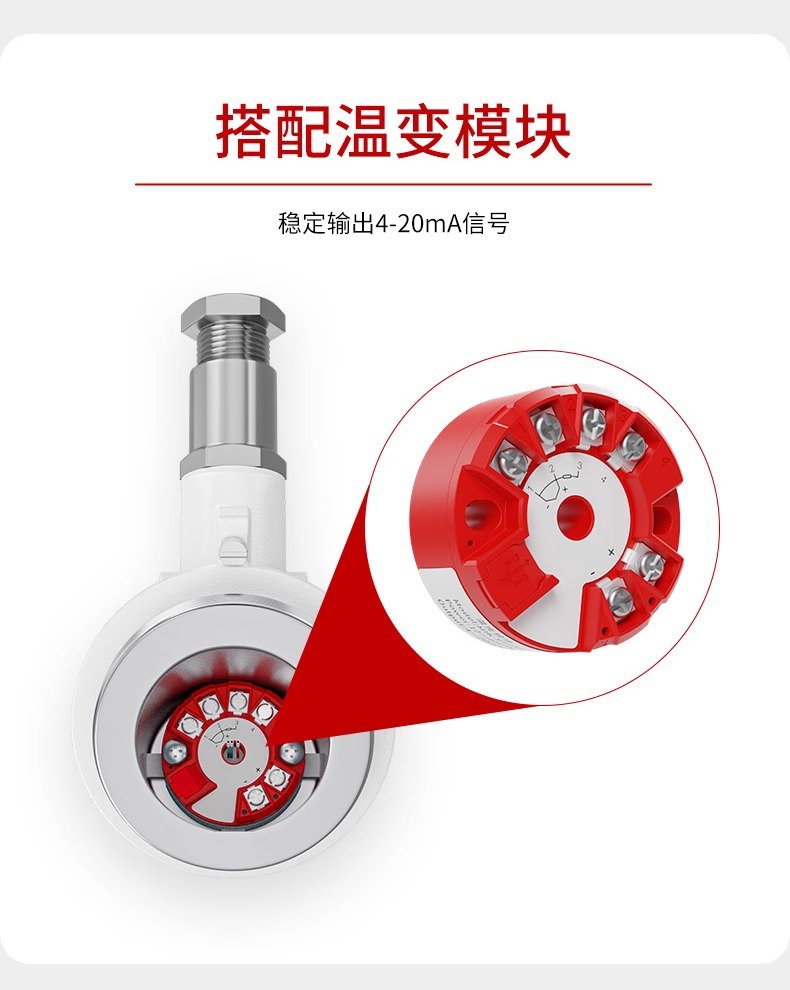

信号侧的选择也不复杂。输出4-20mA还是1-5V，取决于后端采集设备，两者都需要另配温度变送模块，不是买回来就自带。距离控制室较远的场合，电流信号的抗干扰能力比电压信号强，长线传输优先选4-20mA。
反应釜的夹套和釜内通常各测一点，釜内那支要穿过釜壁，用法兰连接保证密封，介质带腐蚀性时接液部分选防腐处理。釜内温度直接影响反应速率和副产物生成，对精度要求高，PT100配一体化变送模块输出4-20mA进DCS是常见做法。釜区属于爆炸性气体环境，隔爆标志和合格证在验收时会被重点检查。
供热管网的测点分布在一次网、二次网和换热站，多数落在阀门井或者地沟里，常年潮湿。这类位置对防爆要求不高，但对IP66和防腐更敏感，接线盒密封圈老化进水是最常见的故障原因。安装多用螺纹底座直插，探头插到管道中心，取供回水温差用于冷热量计量。
杀菌和灌装环节的管道需要频繁拆洗，测点一般用卡箍连接，拆装不用动管。介质是食品级液体，接液材质和表面处理要满足卫生要求，探头不能有藏污的死角。这类场合温度范围不高，选普通铠装PT100即可，防爆配置可以省掉。

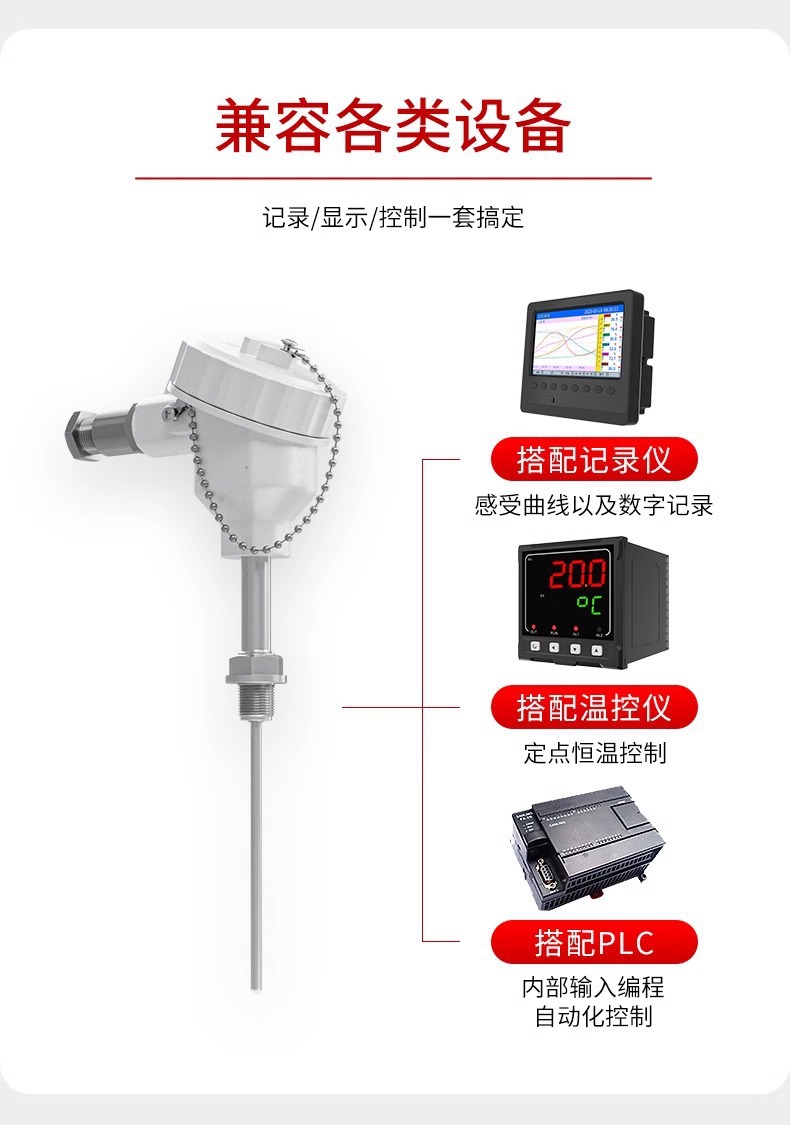

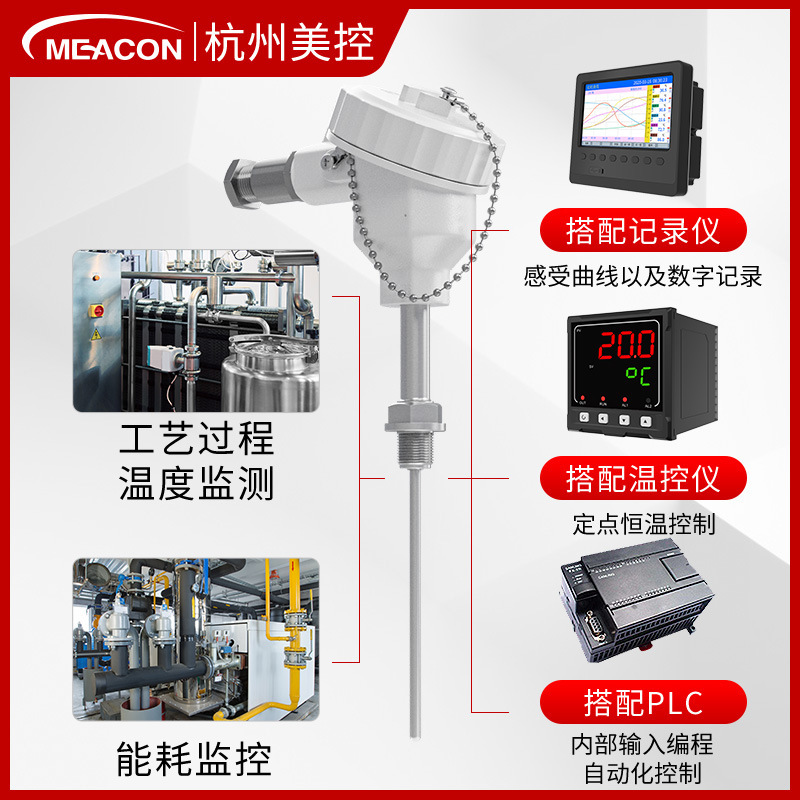

要看PLC的通道类型。普通模拟量输入模块收的是4-20mA或者1-5V，必须加装温度变送模块；如果用的是热电阻专用输入模块，可以直接接PT100，省掉模块但线缆长度受限。原则是看信号走多远、路上经过多少干扰源，再决定要不要就地变送。
PT100说的是感温元件，4-20mA说的是输出信号，两者不在一个层面上，不构成二选一。所有TSR都用PT100测温，区别在于有没有装变送模块、输出是电流还是电压。现场到控制室的电缆超过十几米，优先选4-20mA。
Ex表示防爆，db指隔爆型外壳，IIC覆盖氢气、乙炔这类最危险的燃气分组，T6表示表面最高温度不超过85℃，Gb是对应的设备保护级别。选型时把现场的气体分组和温度组别对照一下，IIC T6基本能覆盖常见工况，但氢气环境仍需单独核对。
插入深度以敏感元件到达管道中心或者接近中心为宜，管径小的时候可以斜插来增加插入量。位置要避开阀门、弯头和泵出口这些扰流区域，选直管段中部，上游留出几倍管径的直管距离。贴着管壁装只能测到边界层温度，读数会比介质真实温度偏低。
可以，这两项分别对应接液部分的材质处理和接线腔的防爆结构，互不冲突，下单时同时注明即可。需要留意的是防腐处理方式要与介质匹配，酸碱种类不同，可选方案也不一样，介质成分最好提前告知。另外防腐处理会略微改变接液表面的导热状态，原先标定过的响应时间要重新确认一次。
