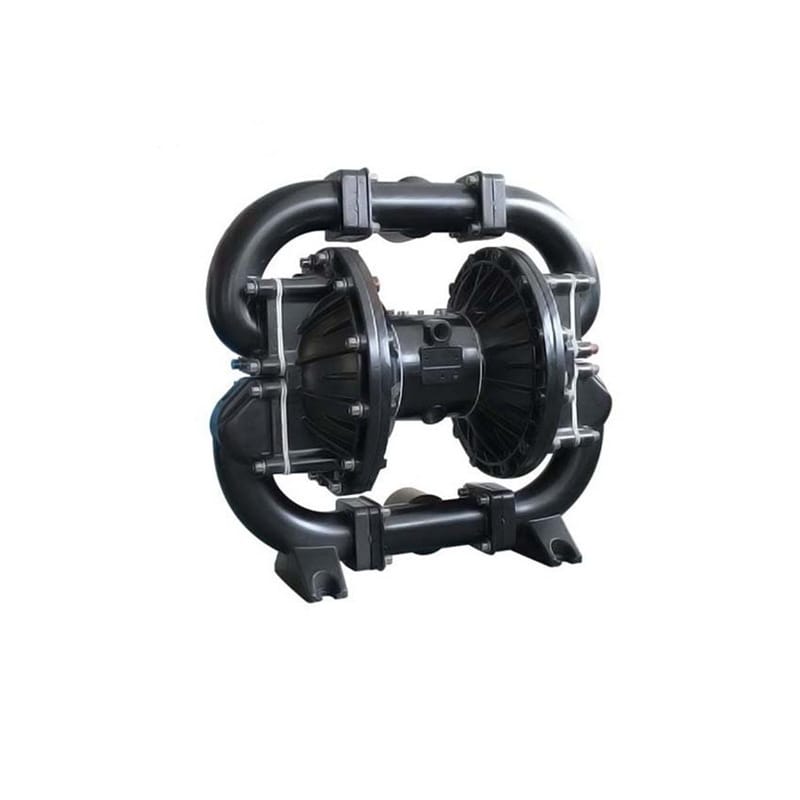

JOFFE 的 JOFEEMK50（渠道上也写作 MK50 大颗粒片阀泵）是上海侠飞、上海阔思电子有限公司供应的一款气动隔膜泵。它和常规球阀隔膜泵的差别落在阀座上：介质里的固体颗粒如果卡在球阀密封面，泵会出现关不严、流量掉、甚至完全不吸的情况。JOFEEMK50 用片阀结构把通流开口做得更规整，标称最大颗粒直径 40 mm，适合含大颗粒的浆料和污水工况。下面按原理限制、参数分档、安装和维护逐项说明。
气动隔膜泵不靠叶轮，靠压缩空气推动膜片往复，进出口的单向阀负责把介质一个方向推出去。这个原理本身对颗粒并不友好，普通球阀泵的球和座之间一旦夹进硬颗粒，密封就失效。JOFEEMK50 把过流部分的阀件做成片状，流道截面积更大，颗粒不容易在阀口架桥。它的止回阀密封面经过修整，圆整度提高后，关闭时的贴合更紧，这一点对含颗粒介质的间歇输送很关键。
泵体结构上，JOFEEMK50 的过流部件采用四螺栓连接，拆装后重新复位的密封面比较稳定。三段式上下盖设计让现场换膜片、清阀座时不必把整台泵从管路上拆下来。气阀为导向型，耗气量相对小，长时间连续运行时对空压机负担不大。需要区分的是，同一型号下还有铝合金和 PP 工程塑料两种泵体，重量和耐腐蚀性不同，选型时不能只看型号后面那串数字。
这些特点解决的是同一个问题：让含固体颗粒的介质在隔膜泵里少堵、少漏、好维护。如果介质里颗粒超过 40 mm，或者含有长纤维、编织袋碎料，片阀结构也救不了，得改前端拦截或换更大通径的泵型。
JOFEEMK50 的驱动气源接口为 1/2 in，最大空气供给压力 8.4 bar，吸入排出口口径 2 in。最大流量 597 L/min，最大扬程 84 m，自吸扬程标称 0 到 5 m。这里有一个现场常问的点：核心特点里提到的干吸能力 4 到 7 m，是指管路密封良好、介质能短时抽空的理想状态；标称自吸扬程 0 到 5 m 更接近常规布管后的可用范围。配管时按 5 m 以内算，超过这个数就要检查底阀、管接头和膜片状态。
| 参数名称 | 参数值 |
|---|---|
| 自吸扬程 | 0 到 5 m |
| 最大颗粒直径 | 40 mm |
| 吸入排出口 | 2 in |
| 压缩空气进口 | 1/2 in |
| 最大流量 | 597 L/min |
| 最大扬程 | 84 m |
| 最大空气供给压力 | 8.4 bar |
| 铝合金片阀泵重量 | 27 kg |
| PP 片阀泵重量 | 31 kg |
材质分档直接影响耐腐蚀和耐温边界。泵体有过流部分选用铝合金或 PP 工程塑料，中间体对应铝合金或聚丙烯。膜片可选山道橡胶、聚醚橡胶、氟橡胶和 PTFE，其中 PTFE 和氟橡胶适合腐蚀性介质，山道橡胶和聚醚橡胶在一般水处理、泥浆输送里更常见。进出口螺纹制式有 BSP 和 NPT 之分，订货时要写清，现场用错螺纹规会漏。铝合金泵体和 PP 泵体的 2 in 液口口径一致，气源进口均为 1/2 in，但重量差 4 kg，管架支撑要按实际泵体材质做。

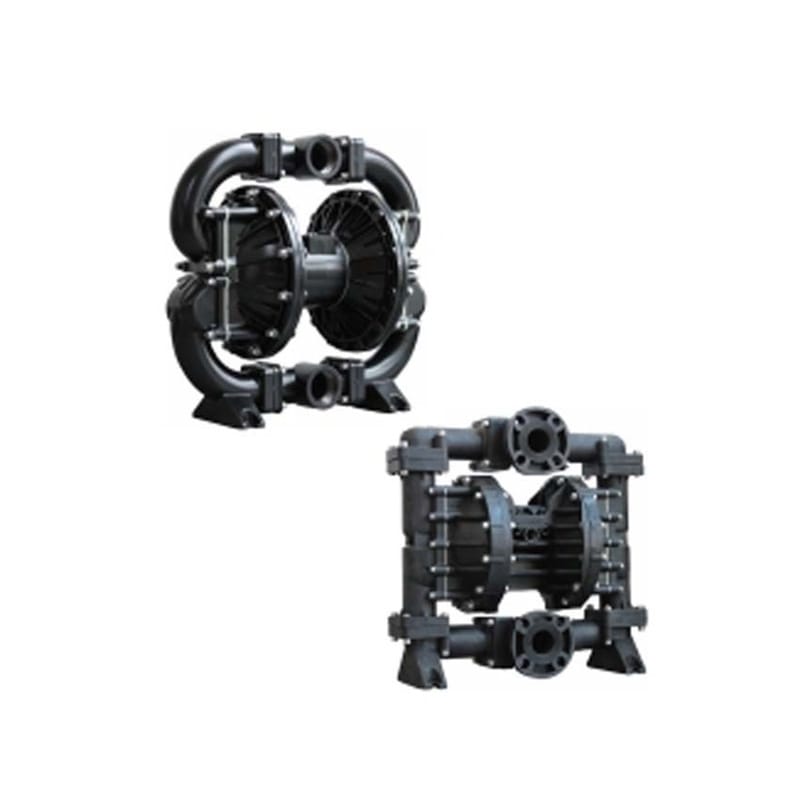

JOFEEMK50 下挂的规格按泵体材质区分，而不是按流量扬程另分型号。铝合金款重量轻、散热好，适合中性或弱腐蚀介质；PP 工程塑料款耐酸碱范围更宽，但重量 31 kg，安装时对支架刚性要求更高。两种泵体都能配四种膜片，选型时先定泵体，再按介质化学性质定膜片，最后核对温度。这个顺序别颠倒，先定膜片再选泵体，往往会在法兰接口和支架上返工。
JOFEEMK50 的 40 mm 颗粒通过口径决定了它的主战场不在清水输送，而在含固体的工况。化工行业的反应浆料、制药行业的结晶悬浮液、食品饮料行业的果肉和颗粒物料、环保水处理里的污泥和含砂废水、矿业里的尾矿浆、石油天然气里的含固钻井液，这些场合都能用。前提是介质对泵体材质没有超出范围的腐蚀，且颗粒尺寸和形状不会在阀座处架桥。
行业选型里最容易忽略的是介质温度。原料没有给出各材质的耐温上限，现场必须按实际膜片和泵体材质的耐温范围核对，不能拿常温工况的参数直接套到 80 度以上的管线。腐蚀性介质还要看浓度，同样叫 PP 工程塑料，不同浓度酸碱下的寿命差别很大。
安装位置要通风，避开高温和潮湿环境。泵体水平放置，减少往复运动带来的振动和噪音。进出口管道前端要加过滤装置，防止异物进入过流部件，但过滤网孔径不能小于介质最大颗粒，否则泵没堵，滤网先堵。气源压力控制在 8.4 bar 以内，气源要清洁无杂质，含水含油的压缩空气会先损坏导向型气阀。
现场多半会把泵装在槽罐旁边，吸入管尽量短、少弯头。自吸扬程按 5 m 以内控制，吸上高度越高，每次启动抽空的时间越长，膜片干磨的风险也越大。如果必须从更深处吸料，建议改用潜液式安装或加装底阀，不要靠拉大气源压力硬抽。
开机前检查泵体和连接部位的密封状态，四螺栓连接的过流部件在运输后可能出现松动。输送介质温度不得超过泵体和膜片材质的耐温范围。运行中定期检查膜片和阀件磨损情况，含颗粒介质对膜片的冲刷比清水快，发现流量下降或排气口有介质痕迹就要拆检。输送腐蚀性介质时，泵体和膜片材质必须和介质兼容，不能只看型号对不对。
维护周期没有统一数字，取决于颗粒硬度、浓度和运行时长。尖角砂砾比圆润污泥磨得快，同样输送 40 mm 颗粒，矿浆工况可能几个月就要查阀件，水处理污泥可以撑更久。现场记录每次拆检的膜片和阀件状态，比照手册上的推荐周期更可靠。
选 JOFEEMK50 之前先确认三件事：介质里最大颗粒是否在 40 mm 以内，气源压力是否够到 8.4 bar 以下且稳定，介质对铝合金和 PP 的腐蚀性哪个更合适。颗粒超过 40 mm 或含长纤维，JOFEEMK50 的片阀也会架桥，应该在前端加拦截或选更大通径的泵。流量要求接近 597 L/min 时，管路的实际阻力会吃掉一部分扬程，选型时留出余量。
如果介质里有硬质大颗粒，前端过滤网孔径要按 40 mm 这个通过上限来选，不能按常规细网装，否则滤网先堵。气源含水含油的现场，油水分离器不是可选项，导向型气阀对水分和颗粒都比普通气阀敏感。这个判断比选哪个泵体材质更影响寿命，现场装泵时先把气源处理做好，再谈流量和扬程。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
