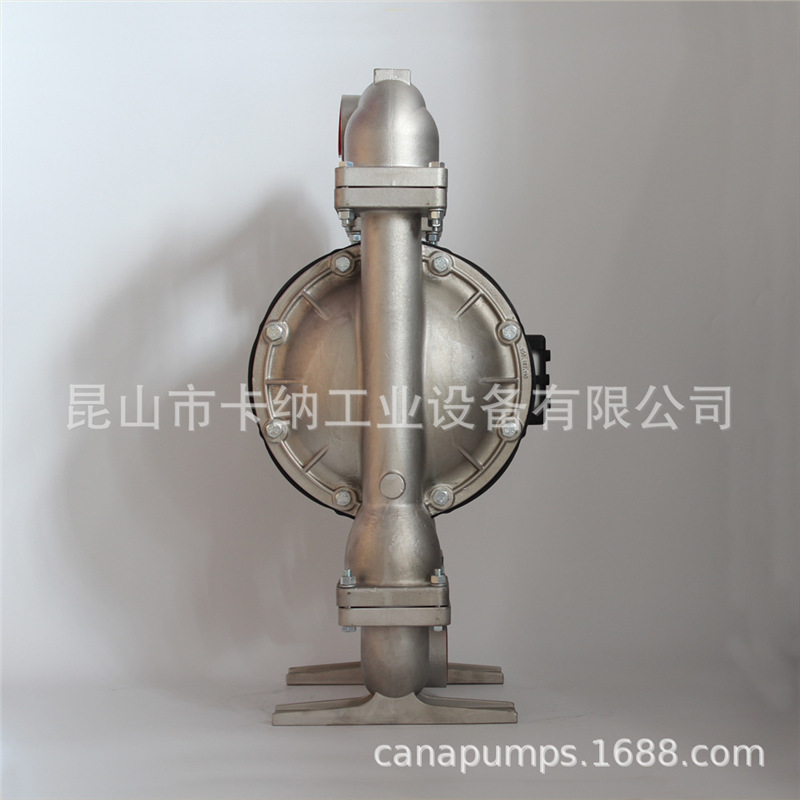

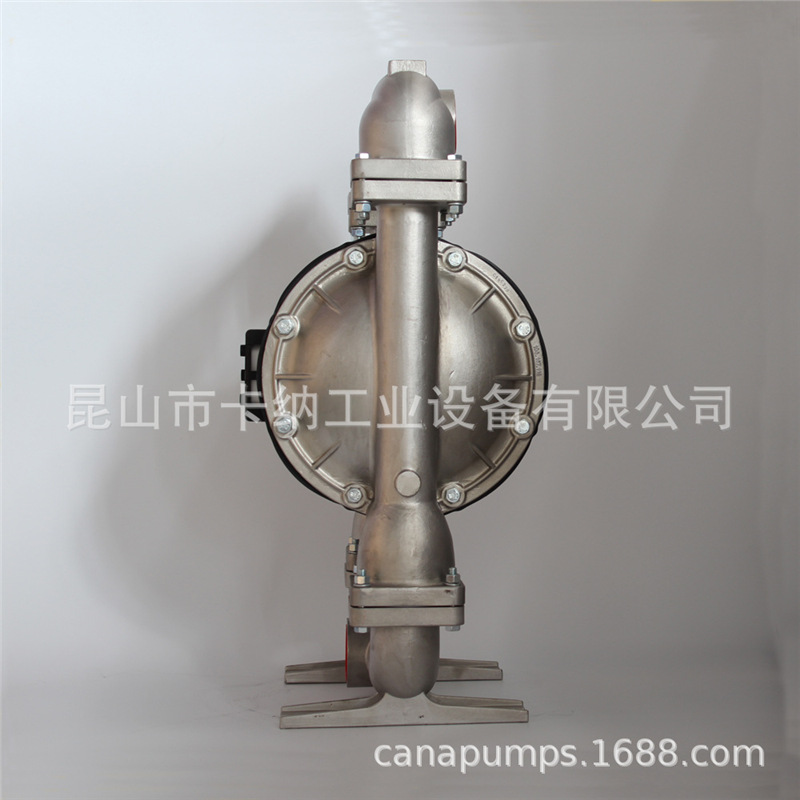

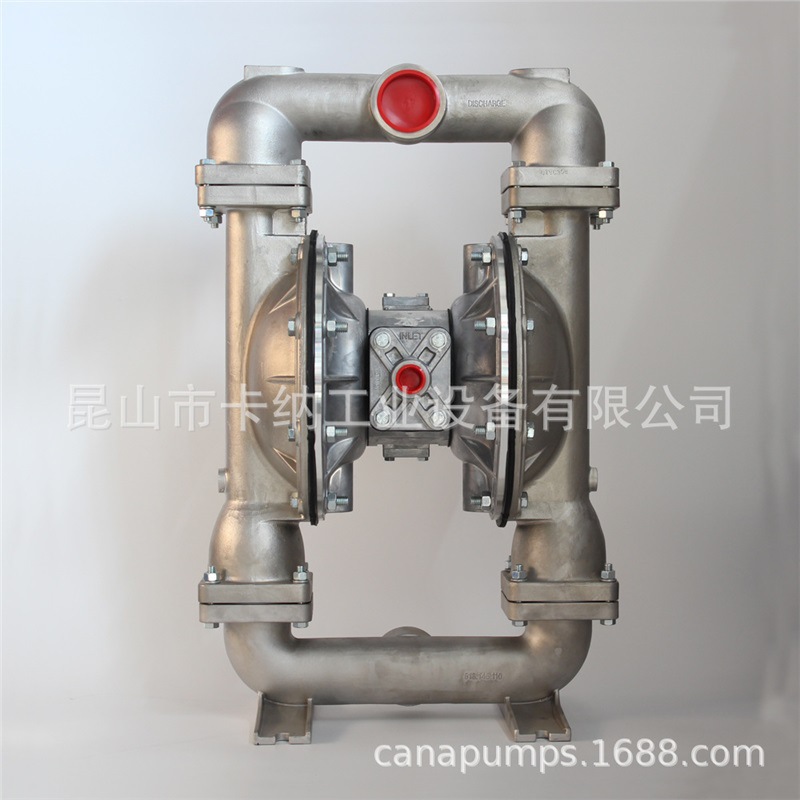

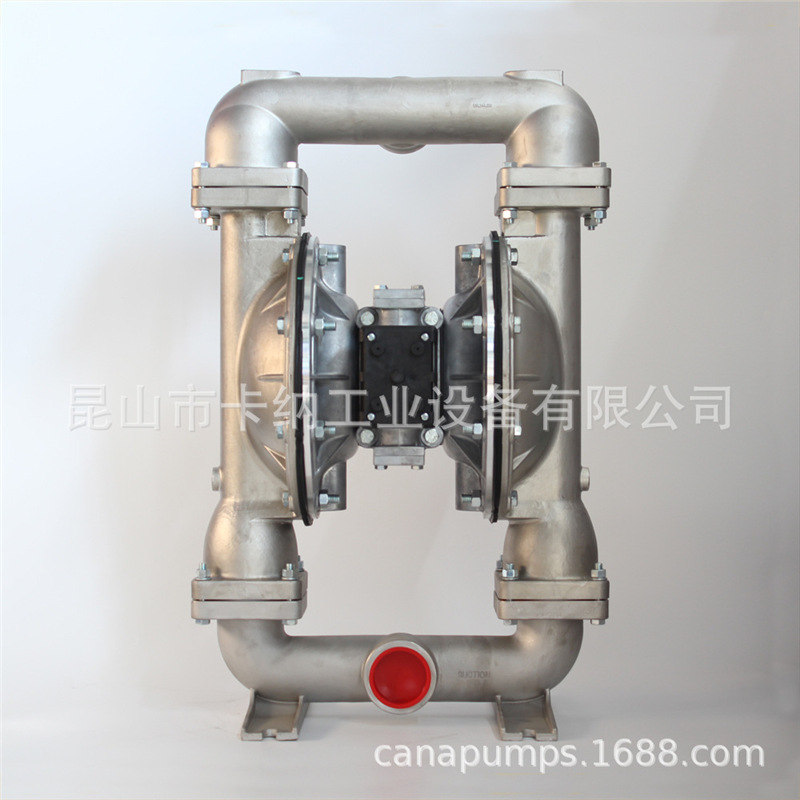

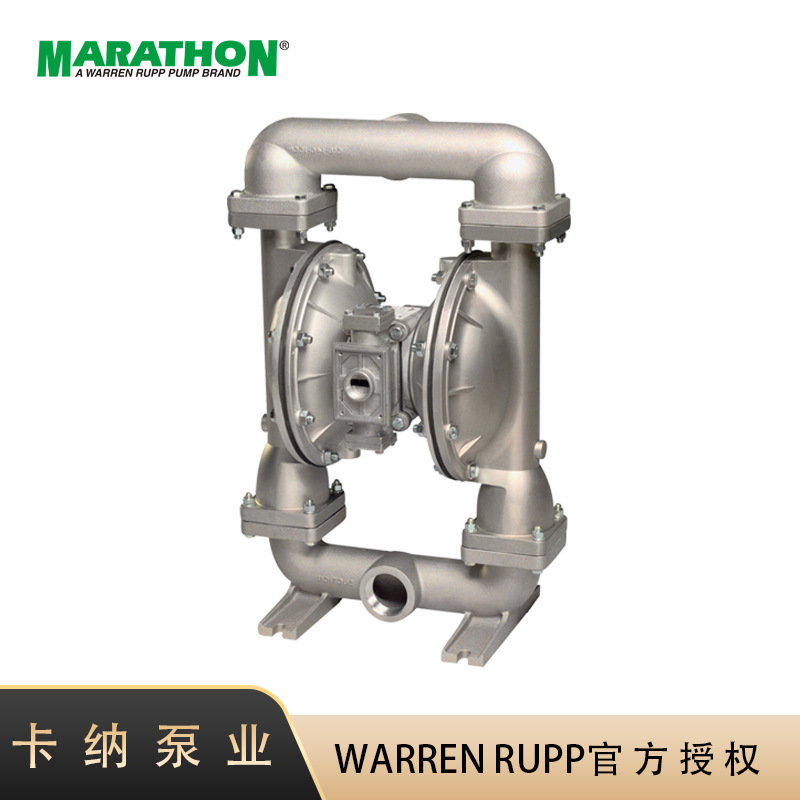

美国MARATHON（马拉松）是Warren Rupp Inc.旗下的气动隔膜泵品牌，这台M20B1SGTABS000属于2寸DN50不锈钢泵，接液部分为不锈钢，膜片配PTFE。这个页面下合并了19个型号，涵盖从半寸到3寸的金属泵体气动隔膜泵。写这篇文章不是单独介绍一个型号，而是把这19个型号的差异、适用工况和安装维护经验一次说清。你拿到货先对铭牌上的完整型号，别只看口径和材质，后面的字母串代表膜片、阀球、阀座和阀体结构，选错一个字母现场可能就装不进去。
这19个型号共用一个设计平台，都带ESADS+PLUS气体分配系统。导向阀和主气阀在线检修只需要一把扳手、拆四颗螺栓，5分钟内能完成，不用拆管路，也不用把泵从底座上卸下来。现场最怕的就是换阀要靠人把整台泵拆走，这个设计把停机时间压下来了。
气路部分还有一个共同点：运行时没有关死点。泵不会因为气阀停在中间不动。全系列都采用全螺栓结构和加粗隔膜连杆，接液侧没有机械密封和填料密封。气动驱动不用电，可以干运行，自吸能力强。流量和扬程跟背压走，堵住出口泵就自动停下来，不用额外加管路保护装置。
各口径的颗粒通过能力不一样，这个要看准。半寸的M05系列最大颗粒3mm，1寸到2寸的M1F、M15、M20系列最大6mm，3寸的M30系列最大是9.65mm。含固量高的污水和泥浆选型时，颗粒粒径不要卡着上限选，留点余量泵的阀球和阀座寿命会好一些。
M20和M30两个等级有性能升级数据。升级后的M20标准型金属球阀泵流量比旧款增加32%，M30标准型运营成本最高降67%。这组数据在铝合金和不锈钢M20、M30型号上都适用。M15和M05系列的产品介绍里没有单独的升级数据，别把数字套过去。
19个型号按口径和接液材料归类，不逐个写重复信息。1/2寸两个型号，1寸三个型号，1.5寸和2寸型号最多，3寸两个。膜片材料是每个型号后三位能区分的，选型时别只看泵体和口径。
| 口径等级 | 型号 | 接液材料 | 膜片材料 | 最大颗粒 |
|---|---|---|---|---|
| 1/2寸 | M05B1A2TABS000 | 铝合金 | PTFE | 3mm |
| 1/2寸 | M05B1S2TABS000 | 不锈钢 | PTFE | 3mm |
| 1寸DN25 | M1FB1S2TABS000 | 不锈钢 | PTFE | 6mm |
| 1寸DN25 | M1FB1SGTABS000 | 不锈钢 | PTFE | 6mm |
| 1寸DN25 | M1FB1SGTANS000 | 不锈钢 | PTFE | 6mm |
| 1.5寸DN40 | M15B1A1WABS000 | 铝合金 | Santoprene | 6mm |
| 1.5寸DN40 | M15B1ABWABS000 | 铝合金 | BUNA丁腈橡胶 | 6mm |
| 1.5寸DN40 | M15B1ANWABS000 | 铝合金 | 氯丁橡胶 | 6mm |
| 1.5寸DN40 | M15B1ANWANS000 | 铝合金 | 氯丁橡胶 | 6mm |
| 1.5寸DN40 | M15B1S1WABS000 | 不锈钢 | Santoprene | 6mm |
| 1.5寸DN40 | M15B1SGTANS000 | 不锈钢 | PTFE | 6mm |
| 2寸DN50 | M20B1A1WANS000 | 铝合金 | Santoprene | 6mm |
| 2寸DN50 | M20B1AGTABS000 | 铝合金 | PTFE | 6mm |
| 2寸DN50 | M20B1ANEABS000 | 铝合金 | EPDM | 6mm |
| 2寸DN50 | M20B1I1EANS000 | 铸铁 | Santoprene | 6mm |
| 2寸DN50 | M20B1S1EABS000 | 不锈钢 | EPDM | 6mm |
| 2寸DN50 | M20B1SGTABS000 | 不锈钢 | PTFE | 6mm |
| 3寸DN80 | M30B1ABBABS000 | 铝合金 | BUNA丁腈橡胶 | 9.65mm |
| 3寸DN80 | M30B1ANNANS000 | 铝合金 | 氯丁橡胶 | 9.65mm |

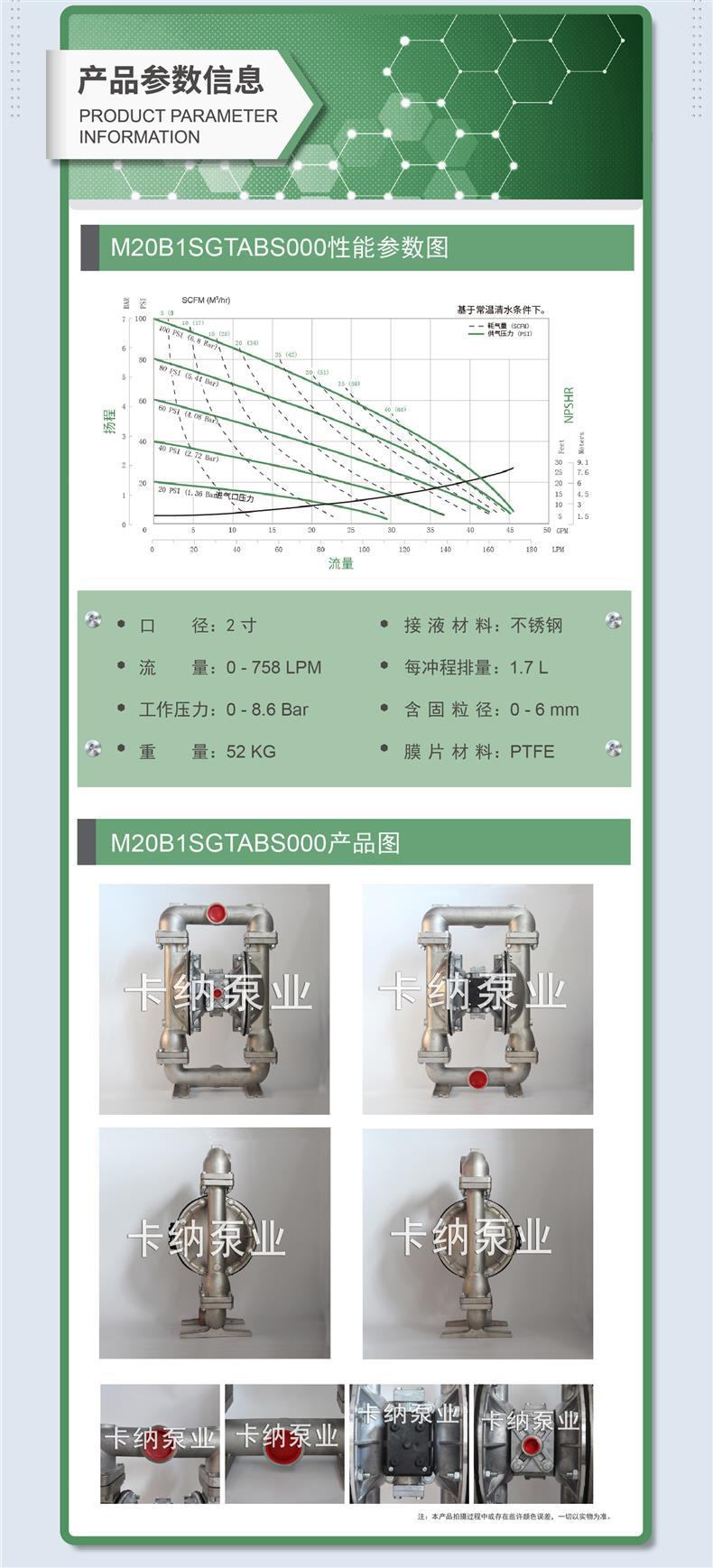

M15系列铝合金泵的最大流量0到401LPM，M20系列不锈钢泵最大流量0到758LPM，M20铝合金版本标注同样为0到758LPM。M05和M30的原料文章没有给出具体流量数字，现场按口径和耗气量估算就行，不要拿材料里的空白当故障判断依据。
接液材质分三类：铝合金用于常规污水和中性泥浆，不锈钢用于酸碱和腐蚀性介质，铸铁只有M20B1I1EANS000一个型号，适合耐磨需求高于耐腐蚀要求的场合。膜片材料里，PTFE耐腐蚀最好，适合酸碱和溶剂；Santoprene弹性好，适合进水含颗粒的工况；丁腈橡胶耐油；氯丁橡胶对污水和一般化学品有较好适应。
铝合金型号在污水处理、建筑基坑排水、河道清淤、陶瓷浆料、电镀前处理这些场景用得多。M15B1ANWANS000和M15B1ANWABS000两个铝合金氯丁橡胶型号是污水和泥浆场合常见配置，M30B1ANNANS000口径大，适合泥浆和含固流体的转移。
不锈钢型号在化工、医药中间体、电镀线、印染、造纸黑液、有机溶剂输送里用得普遍。M20B1SGTABS000和M1FB1SGTANS000这两个PTFE膜片不锈钢型号在酸碱工况里用得最多，M20B1S1EABS000配EPDM膜片，常用于对EPDM兼容的弱酸碱和污水。
铸铁的M20B1I1EANS000适合耐磨浆料和污水，它比不锈钢便宜，但腐蚀性流体不要用。选型时如果介质里同时有硬颗粒和腐蚀性，优先看膜片和阀座的兼容性，泵体材料再按腐蚀等级选。
气动隔膜泵安装位置可以高于液面自吸，也可以液下或浸没安装。半寸和1寸的小口径泵自吸能力足够从地下槽往上抽，但吸程具体要按介质黏度和颗粒含量算，不要把原料里的“自吸能力强”当成无限吸程。
进气管要配三联件，调压阀、油雾器、分水滤气器三样都齐全。MARATHON这个系列气阀可以无油润滑运行，长期用不加润滑油也能转，但压缩空气要干净，含水高的气源会在气阀内部结冰。冬天现场常出这个问题。
管路支撑要独立做，泵体不能当管路支架用。2寸和3寸的泵出口震动明显，硬管连接要加软接头。进料管和出料管的口径不要小于泵口，进料管偏细会造成气蚀和流量上不去。含颗粒工况进料端加Y型过滤器，但过滤网孔径要大于泵的最大颗粒通过能力。
安装位置要预留拆气阀的空间，别为了省面积把泵贴墙装。ESADS+PLUS维护阀时需要从一侧下手，紧贴墙体只能整泵拆下来。
膜片兼容性先确认。PTFE膜片耐腐蚀和耐温都好，但它弹性差，细颗粒和纤维容易在膜腔里堆积造成膜片变形。Santoprene和丁腈橡胶在含颗粒工况里寿命更长，但遇酸碱要先查兼容表。
颗粒粒径按口径上限选。M05系列只适合3mm以内颗粒，超过就选M1F以上口径。固体颗粒不用担心堵管自动停机，但停完后颗粒会沉淀在阀球周围，重新启动前先吹扫或者手动排气。
铝合金泵别用在酸性或强碱介质里，膜片和阀球耐得住，泵体会先烂掉。M30B1ABBABS000和M15B1ABWABS000都是铝合金丁腈橡胶型号，适合含油污水和一般泥浆，不能当耐腐蚀泵用。
干运行时间不能无限制。虽然系列都支持干运行，但膜片长时间空吸会发热变形，尤其Santoprene膜片。试车时先通气看泵动作再送料，别让泵干打十几分钟。
先查气源压力是否调在正常范围，再查三联件里的分水滤气器和调压阀有没有堵。多半原因是压缩空气含水多，气阀内部有锈或者冰堵。处理方法是先断气排空，拆ESADS+PLUS阀盖检查导向阀，清理后重新上气。如果气源干净，再看膜片是否已经破损串气。
先看进出料阀门和过滤器是否堵塞，再停泵检查阀球和阀座。很有可能是颗粒卡在阀球密封面上，或者膜片破裂。把阀球拆出来清洗，如果阀体有划痕或膜片有裂纹就直接换，不要带着旧阀球继续跑。
先检查进料管是否密封，接头有没有漏气。再看泵的吸程是否超过实际能力。多半原因是进料侧接头漏气，泵把气吸进去就没有吸入能力。处理方法是重新密封进料管，必要时在接头抹一点油检查，漏点会在油膜上吹出小洞。
先看泄漏点在泵体接缝还是气阀侧。泵体接缝渗漏多半是螺栓松动，按交叉顺序重新紧固。如果紧固后还漏，拆开检查膜片压盖和膜片有没有错位。气阀侧漏介质通常是膜片已穿孔，介质从膜片室串到气路，必须马上断料换膜片，不然后面气阀全堵。
最后提醒一句：这19个型号的字母组合不一样，下单前对着介质化学成分和颗粒大小把膜片、阀球、泵体材质各确认一遍。尤其M20B1SGTABS000和M20B1I1EANS000只差中间几位字母，现场装错一个型号，泵体和膜片的耐腐蚀等级就完全不同。
