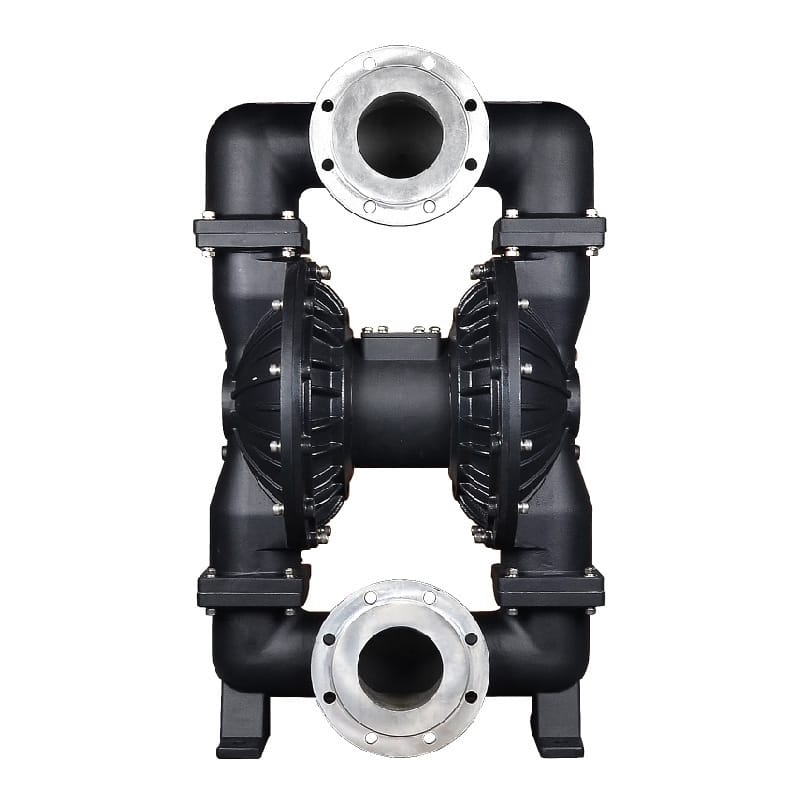

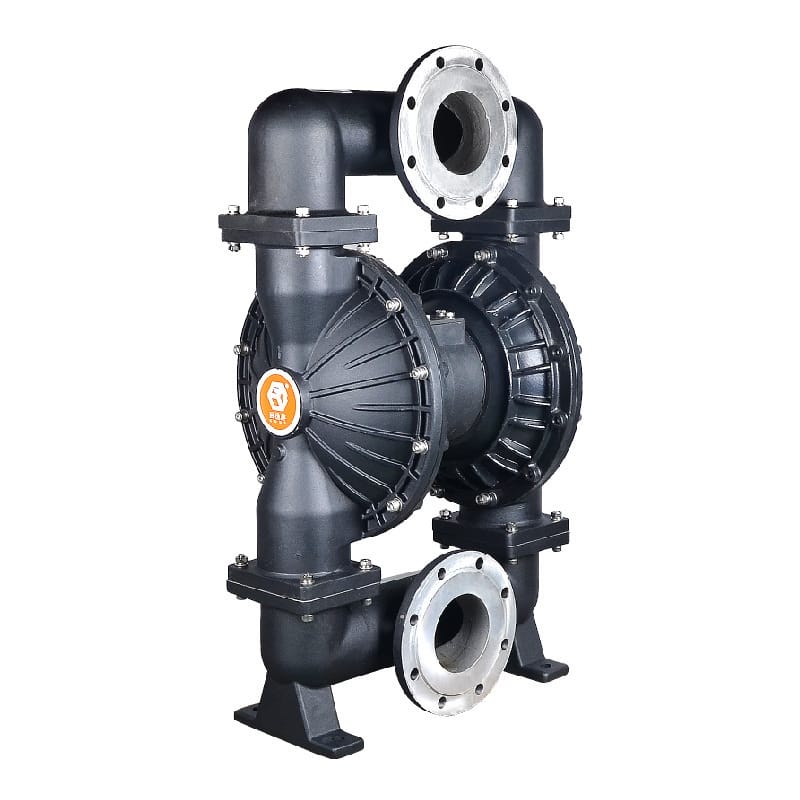

边锋固德（边锋机械集团）的QBY4系列气动隔膜泵，现场被问得最多的是五寸铝合金那台——QBY4-125L，DN125口径，污水、污泥、涂料这几类活干得最多。同一个系列里还有三个型号经常被拎出来一起比较：同样五寸但过流件换成不锈钢的QBY4-125P，DN15小口径的QBY4-15，以及DN15工程塑料壳体的QBY4-15S。这四台的驱动原理完全一致，差别集中在口径和过流材质上，而这两项恰好决定了各自能干哪些活。

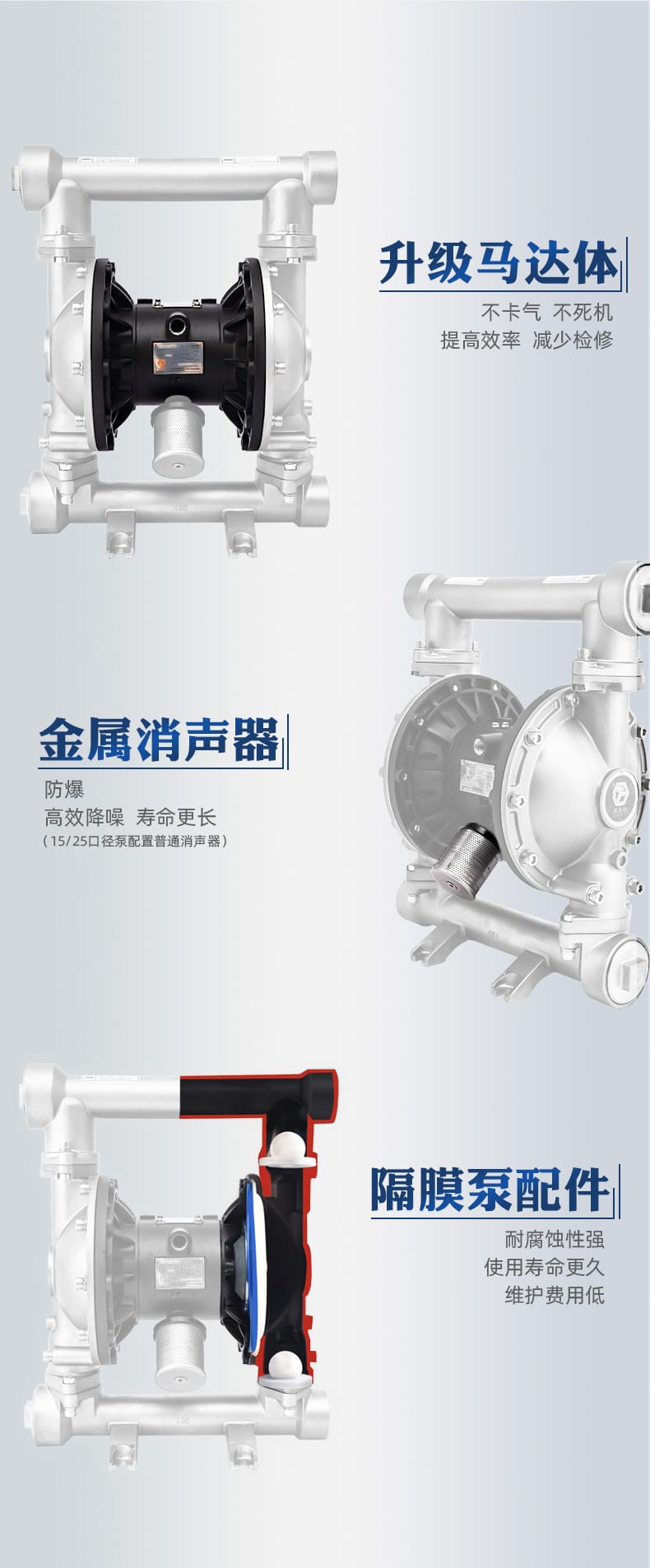

气动隔膜泵的结构逻辑先讲明白，后面选型才不会绕。压缩空气从配气阀进入左右两个气室，交替推动两片隔膜往复运动，一侧压缩排液，另一侧抽吸进液。介质全程只接触泵壳、球阀和隔膜这三种零件，没有轴封，也就没有密封圈磨穿以后漏液这条故障路径。带来的直接好处是允许空转：管路抽空了继续通气，泵不会坏，只是隔膜在无介质状态下往复而已。
四个型号共有的底子大致是这些：

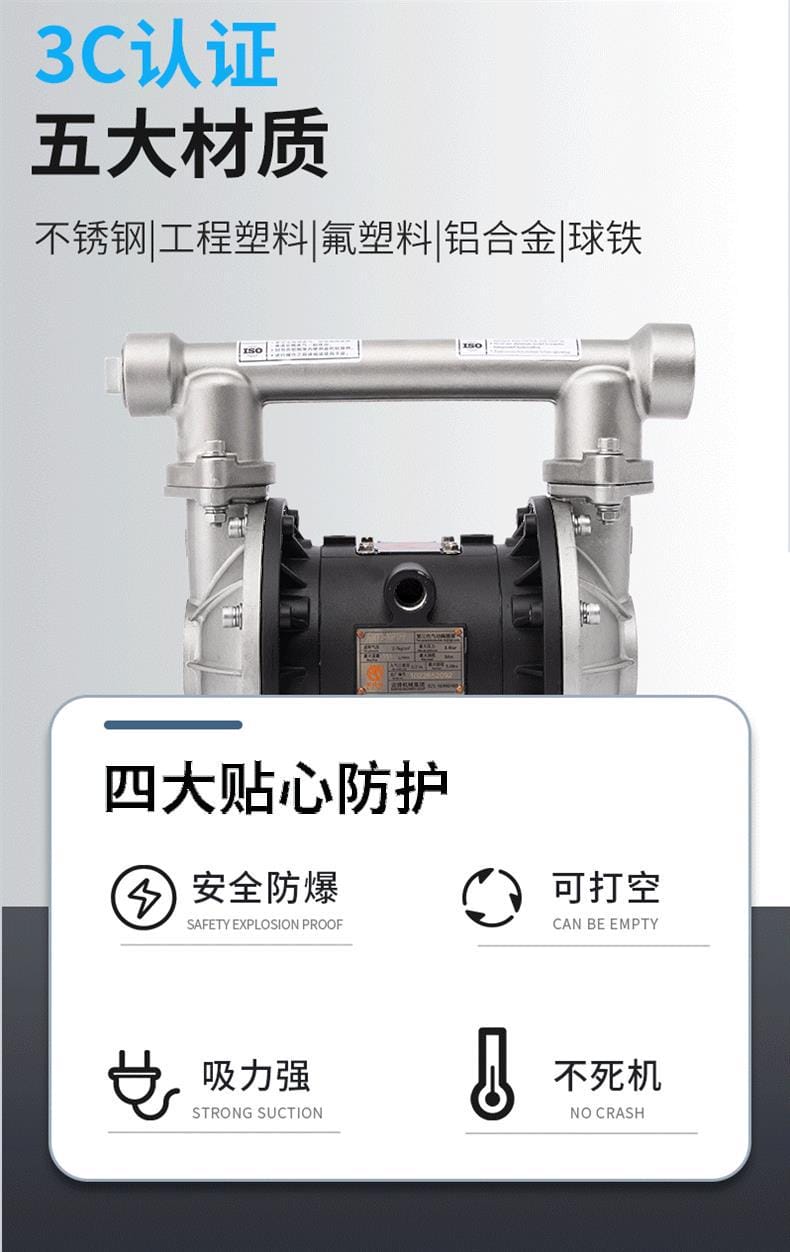

材质是这四个型号分道扬镳的地方。QBY4-125L用铝合金做泵体，重量轻、导热好、成本可控，适合中性和弱腐蚀的污水污泥涂料；QBY4-125P把过流件换成不锈钢，耐酸碱能力上一个台阶，食品、制药、精细化工这种对介质洁净度有要求的场合更合适。QBY4-15是DN15的小泵，不锈钢和铝合金两种配置都有，还能选氟塑料过流件；QBY4-15S的S指工程塑料壳体，耐酸碱范围宽，整机最轻，但它对介质温度和强溶剂比较敏感。
下面这张表把四个型号的关键参数并排放。表里的流量和扬程是清水条件测出来的最大值，实际管路有弯头、有阀门、有垂直提升高度，落地数字要打折，选型时留余量比抠参数更管用。
| 型号 | 过流材质 | 口径 | 最大流量 | 最大扬程 | 最大吸程 | 出口压力 | 入气口径 | 允许颗粒直径 |
|---|---|---|---|---|---|---|---|---|
| QBY4-125L | 铝合金 | DN125（5寸） | 1041 L/min | 84 m | 5.48 m | 8.4 kg/cm² | 3/4 in | 9.4 mm |
| QBY4-125P | 不锈钢 | DN125（5寸） | 1041 L/min | 84 m | 5.48 m | 8.4 kg/cm² | 3/4 in | 9.4 mm |
| QBY4-15 | 不锈钢 / 铝合金 | DN15 | 22 L/min | 70 m | 4.0 m | 7 kg/cm² | 1/4 in | 1.5 mm |
| QBY4-15S | 工程塑料 | DN15 | 22 L/min | 70 m | 4.0 m | 7 kg/cm² | 1/4 in | 1.5 mm |
四款产品属于同一系列，拉开差距的变量只有两个：口径和过流件。口径决定流量上限，也决定能放过多大的颗粒，DN125的9.4 mm通径能过小石子级别的杂质，DN15只有1.5 mm，介质里带细砂就得在进口端加滤网。过流件决定介质兼容性，跟流量扬程没有关系，换成不锈钢也变不出更大的流量。
QBY4-15和QBY4-15S的耗气量在0.36 m³/min这个量级，一台小空压机大致能带住；125口径那两台耗气量随背压浮动较大，配气源时按泵的铭牌数据和实际管路阻力反算更稳妥，别按最小值配。

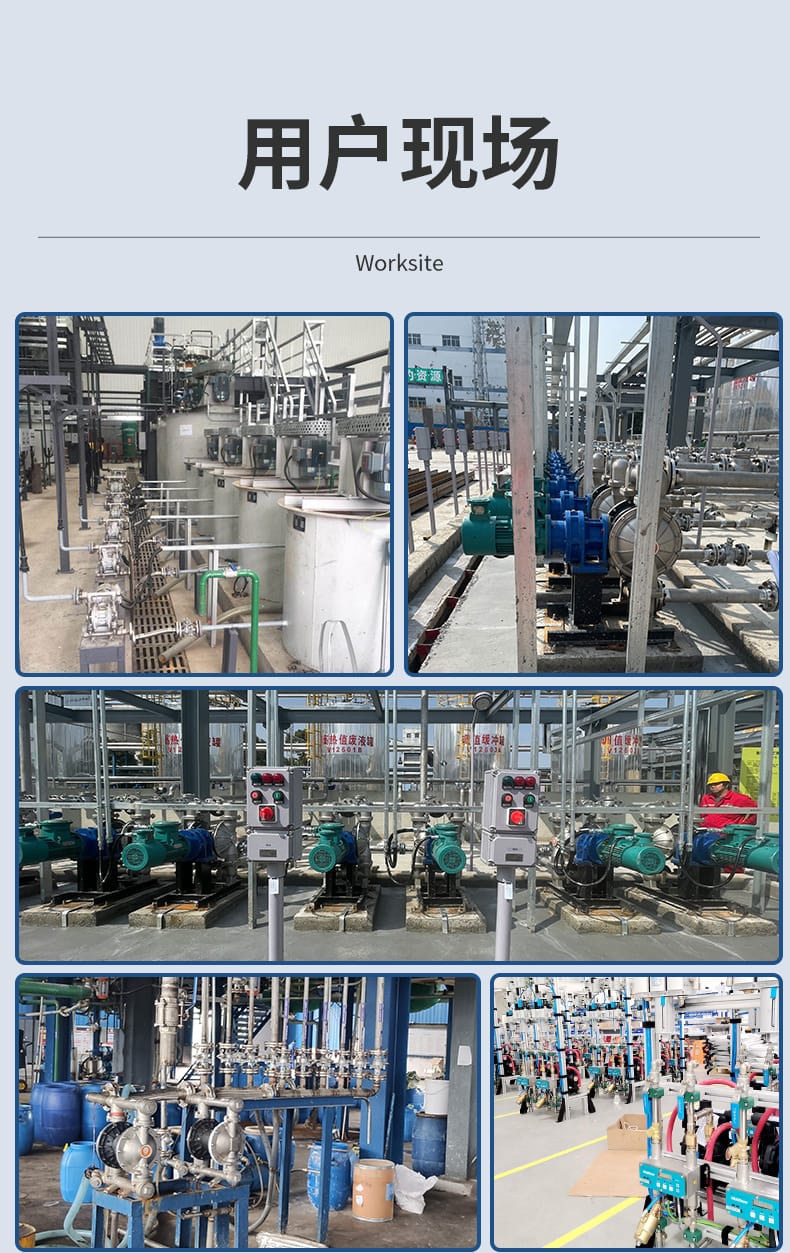

这四台的行业分布有重叠，也有各自的地盘。125口径的两台主要出现在用量大的位置：市政污水厂的污泥回流、工业废水池的转料、涂料厂的成品灌装、陶瓷厂的泥浆周转。1041 L/min配DN125通径，一台泵能顶几台小泵并联，管损也小。
15口径的两台走的是另一条路线，适合加药、小批量转料、实验室和中试装置。QBY4-15S因为是塑料壳体，在电镀、酸洗、PCB蚀刻这类强酸碱场合出现得更多，酸雾环境下金属壳体容易起锈斑，塑料就没有这个顾虑。
边锋固德合作过的客户里有中粮、维达、三得利、伊利、国药、中石化、比亚迪、三一重工这些名字，说明这些行业对气动隔膜泵的接受度已经很高，原因还是无轴封和防爆这两条特性卡住了现场的安全要求。
安装这件事，气源排第一位。必须接干燥、洁净、压力稳定的压缩空气，气源里带水带油会加速配气阀磨损。现场多半会配一套三联件，把气压压在泵的额定区间内再往泵里送。
管路连接按口径配对：DN125的进出料口建议用标准法兰，DN15的螺纹连接就够。管道重量不要直接压在泵体法兰上，独立支撑能省掉很多法兰面渗漏的麻烦。
检修空间这条最容易被忽略。拆气阀室和换隔膜需要侧向拔出，泵体贴墙太近的话，一次维护要多花一倍时间，装的时候多让出半米就够。
介质兼容性是最容易出事的一条。铝合金泵体不耐强酸强碱，QBY4-125L拿去输送浓硫酸或者氢氧化钠溶液，短时间看不出异常，几个月后泵壳内壁就会点蚀。这类介质应该换QBY4-125P不锈钢款或者QBY4-15S塑料款，腐蚀再强一些的工况还可以指定氟塑料过流件。

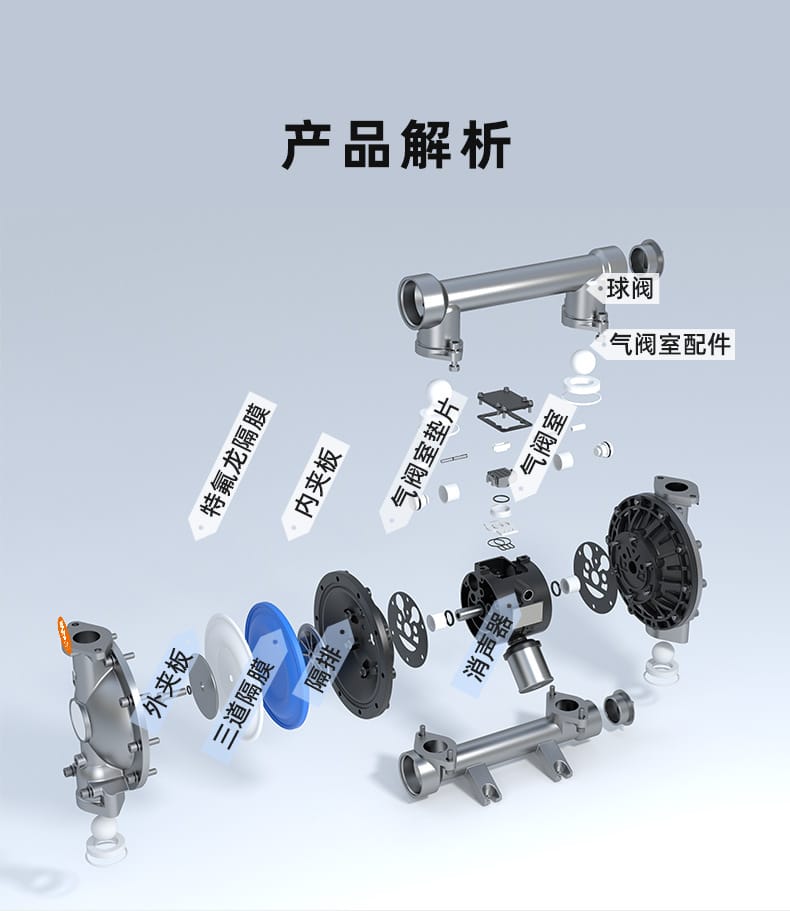

日常维护集中在几个易损件上：特氟龙隔膜、球阀、阀座、气阀室垫片。这几样的更换周期取决于介质磨蚀性和运行频率，输送含砂污泥的泵，隔膜寿命会比输送清水短不少，备件库存按这个节奏来配。
运行中突然掉流量，先别急着拆泵。多数情况是进口过滤器堵了，或者气源压力掉下来了，从这两处查起比拆泵体快得多。
某污水厂需要把沉淀池底泥抽到脱水机房，管路水平段约30米，垂直提升4米，介质里混着砂粒和纤维杂质。这类工况对泵的要求是过流通道够大、不缠绕、能空转。现场选QBY4-125L铝合金款，DN125口径配9.4 mm颗粒通径，纤维和砂粒都能过去，气动驱动不怕介质里夹着沼气，安装时只做了基础固定和排气外引。
涂料车间的转料泵要耐溶剂、耐颜料磨蚀，还得方便清洗换色。这里用QBY4-125P不锈钢款，过流件耐酸碱，拆开泵腔冲洗也简单，换色时排空吹扫就能接着用。流量靠进气压力调，不用担心出口阀关小导致泵体憋压。
电镀槽边上的加药点流量需求只有十几升每分钟，介质是酸性和含铬药液。这种场景更适合QBY4-15S工程塑料款，塑料壳体对酸碱耐受性好，整机重量轻，可以直接架在槽边的小支架上。药液温度不能超过塑料壳体的承受范围，超了就得改用QBY4-15不锈钢配置或者氟塑料过流件。
看浓度。中性和弱腐蚀的污水没问题，pH长期低于4或者高于10的介质建议换不锈钢或塑料过流件。铝合金的耐蚀性靠表面那层氧化膜，强酸碱会把它溶掉，之后腐蚀速度会明显加快。
看介质和温度。介质是强酸碱、常温或中温，选QBY4-15S工程塑料款；介质腐蚀性一般、或者需要耐更高温度和压力，选QBY4-15不锈钢款。两者的流量扬程参数完全一样，差别只在壳体材质。
不会烧电机，因为没有电机。短时干运行对隔膜和球阀的磨损略有增加，泵体本身不会损坏，这是气动隔膜泵相对离心泵和螺杆泵的一项结构优势。
QBY4-125L和QBY4-125P能过9.4 mm以下的颗粒，QBY4-15和QBY4-15S的限值是1.5 mm。超过通径的杂质会卡在球阀座上，导致密封不严、流量下降，进口端加一道滤网更省心。
能接，泵口加变径就行，但变径会带来局部阻力，实际流量比铭牌的1041 L/min低，管路内流速也会上升，含颗粒介质对弯头的磨损会加快。如果整套系统本来就是四寸管路，选型时按变径后的实际流量核算。
