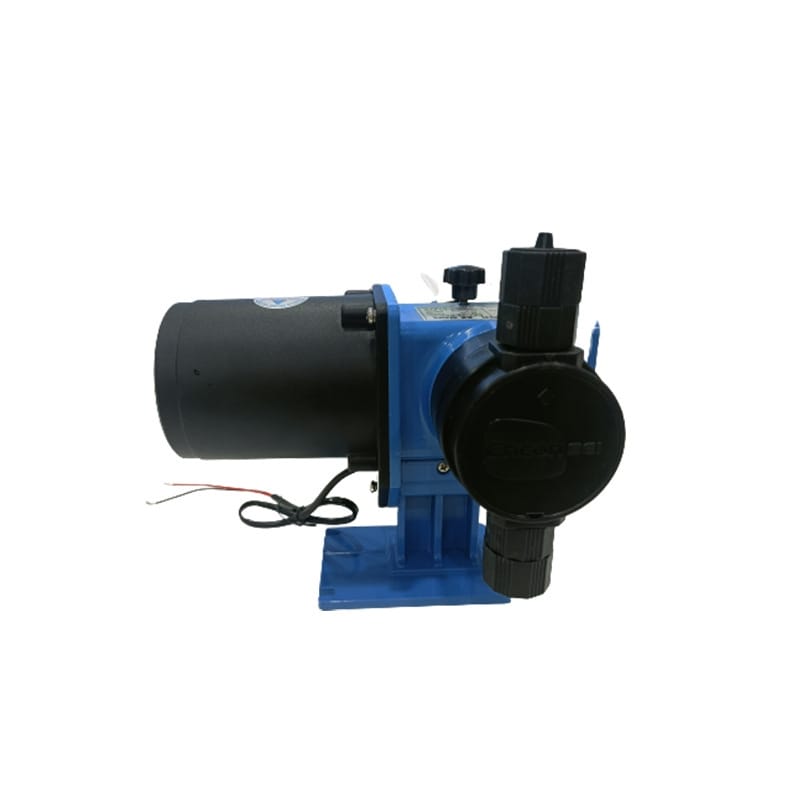

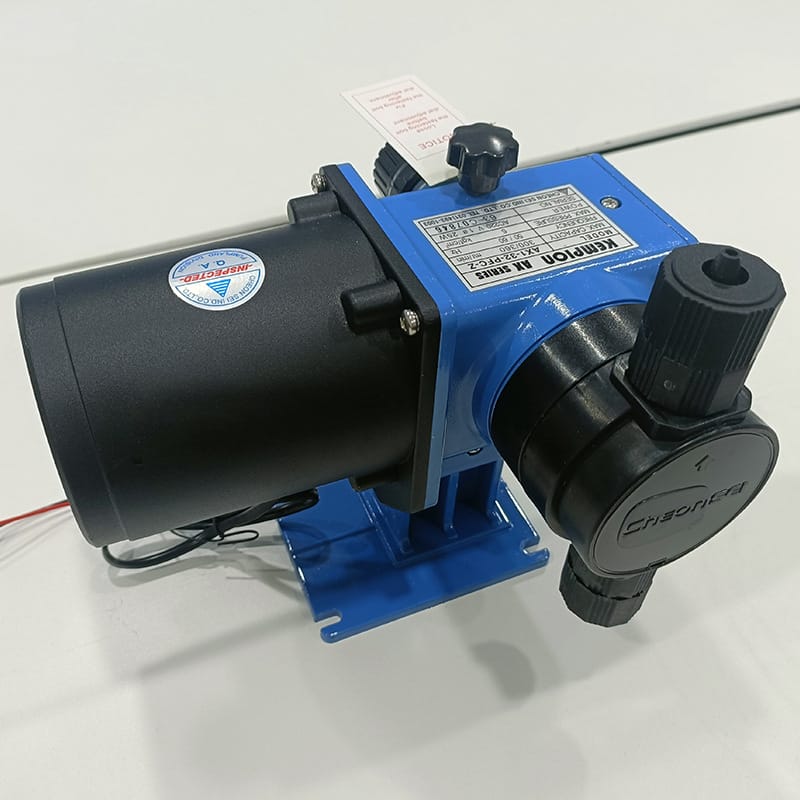

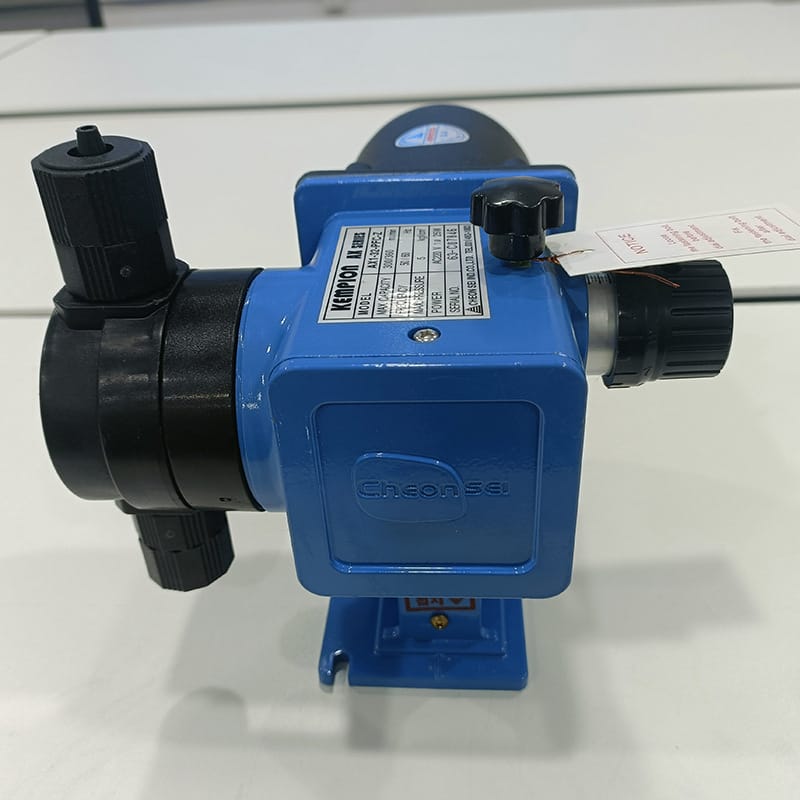

千世小型计量泵AX系列是机械隔膜计量泵里针对小流量精细加药的一支，标配GFPP泵头，接口以软管和DN15法兰为主。同系列还有KDV系列，两者共用机械隔膜驱动原理和手动流量调节结构，但流量段、接液材质选项和安装形式拉开差距：AX负责20~1040 ml/min的窄范围精确投加，KDV覆盖1.2~2700 L/H的中大流量加药。选型时先定流量和压力，再定泵头材质与接口，再核对电源与安装空间。
AX系列的机械隔膜结构把电机旋转转换成隔膜的往复位移，介质只接触泵头和阀组，驱动部件不接触药液。这个设计的好处是维护时不用拆电机侧，换隔膜和阀球就能恢复计量能力。GFPP泵头耐酸碱腐蚀，适合污水处理和电镀线常见的次氯酸钠、稀硫酸、氢氧化钠等药液。
流量调节靠手动旋钮改变冲程距离，操作直观，现场不需要额外控制器。AX可选单泵头、双泵头、三泵头，一台电机带多个泵头时各泵头流量独立可调，适合多点加药但空间有限的场合。阀结构分标准型和高粘度型，后者针对500~3000 cp的介质。
AX1-21到AX1-13覆盖20~1040 ml/min，压力随流量增大从15 kgf/cm²降到3 kgf/cm²，适合实验室、小型污水站和电镀槽边加药。KDV系列型号编码更细，用字母区分接液端材质、压力等级、粘度范围、电机安装方向和连接方式，流量跨度从1.2 L/H到2700 L/H，压力3~10 Bar，适合化工、石油、制药和大型水处理的大流量投加。两系列不是替代关系，而是按流量段和安装空间分工。

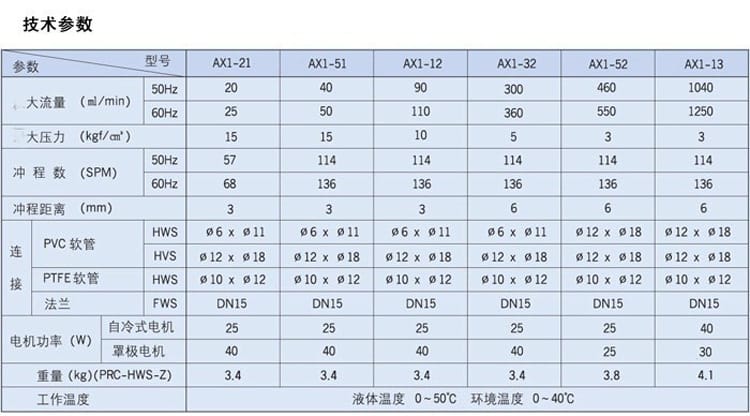

AX系列按50Hz和60Hz分别标定流量与冲程数，60Hz下流量和冲程数同步提高约20%。下面表格按50Hz流量列出主要规格，压力值取该型号最大允许值。
| 型号 | 50Hz最大流量(ml/min) | 60Hz最大流量(ml/min) | 最大压力(kgf/cm²) | 冲程数(50Hz/60Hz) | 冲程距离(mm) | 接口 | 电机功率(W) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| AX1-21 | 20 | 25 | 15 | 57/68 | 3 | PVC软管6×11，PTFE软管10×12，法兰DN15 | 25自冷/40罩极 | 3.4 |
| AX1-51 | 40 | 50 | 15 | 114/136 | 3 | PVC软管6×11，PTFE软管10×12，法兰DN15 | 25自冷/40罩极 | 3.4 |
| AX1-12 | 90 | 110 | 10 | 114/136 | 3 | PVC软管6×11，PTFE软管10×12，法兰DN15 | 25自冷/40罩极 | 3.4 |
| AX1-32 | 300 | 360 | 5 | 114/136 | 6 | PVC软管6×11，PTFE软管10×12，法兰DN15 | 25自冷/40罩极 | 3.4 |
| AX1-52 | 460 | 550 | 3 | 114/136 | 6 | PVC软管12×18，PTFE软管10×12，法兰DN15 | 25自冷/25罩极 | 3.8 |
| AX1-13 | 1040 | 1250 | 3 | 114/136 | 6 | PVC软管12×18，PTFE软管10×12，法兰DN15 | 40自冷/30罩极 | 4.1 |

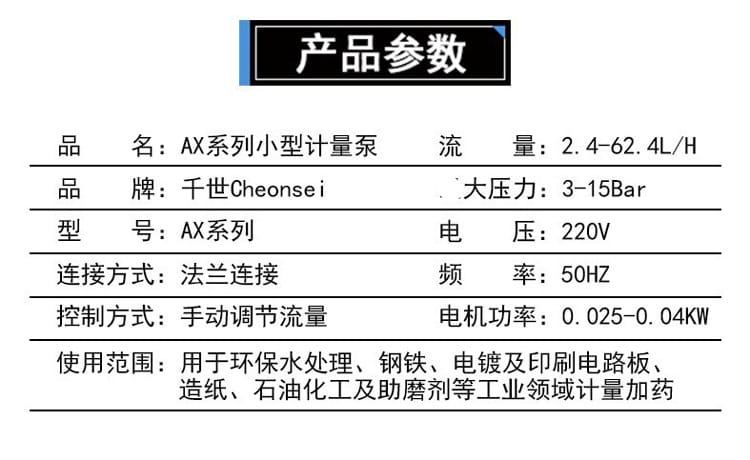

AX系列统一电气参数：AC220V单相，50/60Hz，液体温度0~50℃，环境温度0~40℃。泵头材质可选GFPP、PVdF、STS304、STS316，流量范围按型号覆盖约1.2~62.4 L/H，压力范围3~15 Bar。
KDV系列的型号编码把配置写在名字里，选型时先读字母含义再对参数。接液端P代表PVC或GFPP，T代表PTFE，C代表陶瓷，S代表不锈钢；压力等级H为高压、M为中等、L为低压；粘度W为普通（≤500cp）、V为高粘度（500~3000cp）、S为特殊；电机安装H为水平、V为垂直；连接F为法兰、H为软管、X为特种。
| 型号 | 最大流量(L/H) | 最大压力(Bar) | 冲程数 | 隔膜直径(mm) | 接口 | 电机功率(kW) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| KDV-21H | 1.2 | 10 | 48 | 30 | 软管6×11 | 0.2 | 14 |
| KDV-61H | 3.0 | 10 | 48 | 36 | 软管6×11 | 0.2 | 14 |
| KDV-12H | 6.0 | 10 | 96 | 36 | 软管6×11 | 0.2 | 15 |
| KDV-22H | 12.6 | 10 | 48 | 55 | 软管12×18 | 0.2 | 15 |
| KDV-54L | 2700 | 3 | 96 | 250 | DN50法兰 | 1.5 | 100 |
KDV整体系列流量1.2~2700 L/H，压力3~10 Bar，冲程数48~144，隔膜直径30~250 mm，电机功率0.2~1.5 kW，重量14~100 kg。电源按现场配置220V或380V、50/60Hz。接液端材质和密封件必须与介质化学性质匹配，这是选型时比流量更容易忽略的一步。
AX系列偏小流量精密投加，KDV系列偏中大流量输送，两者在行业上有重叠，但落到具体工位时分工清楚。污水处理厂用AX做次氯酸钠、PAC、PAM的槽边加药，用KDV做主干管大流量投加；化工和石油行业用KDV输送助剂、催化剂和酸碱液；制药和食品行业更关注接液材质，PVdF、PTFE、陶瓷和不锈钢泵头按介质腐蚀性选择。
钢铁行业的酸洗线、冷却水处理也会用到这两类泵，介质温度通常不高，但含酸含盐，GFPP和PVC泵头足够应对；若介质温度接近50℃上限，需要核对密封件材质和止回阀配置。
机械隔膜计量泵对安装位置不苛刻，但进出口管路和背压条件直接影响计量精度。AX系列重量只有3.4~4.1 kg，可以装在药箱支架或管道旁；KDV系列最重到100 kg，需要独立基础或钢架固定。两个系列都要求泵头低于药液液面，形成正压灌注，吸上高度不要超过厂家规定值。
KDV系列若选垂直安装电机，要确认减速箱润滑方式是否支持该姿态；水平安装是默认形式。现场管道连接完成再通电，避免空转干磨隔膜。

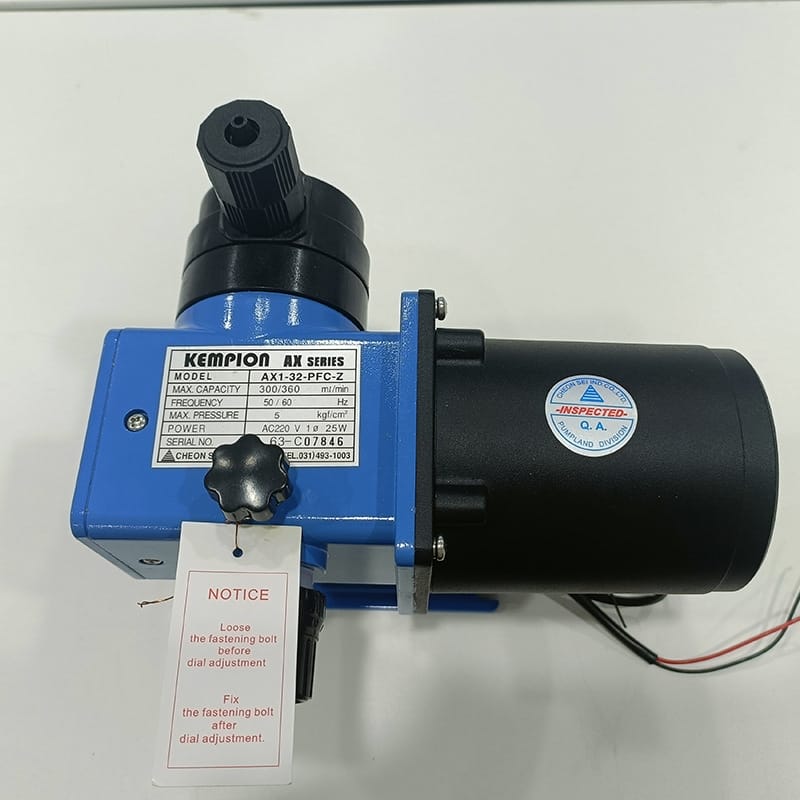

计量泵的故障多数出在阀门和密封件，不在电机。AX系列调整流量前先松开固定螺栓，调完重新拧紧，否则运行中冲程会漂移。高粘度介质选V型阀结构，普通阀球在500 cp以上容易滞后关闭，流量会偏低。锅炉型配置要配耐高温材质的反虹吸止回阀，防止热水回流进药箱。
AX和KDV的隔膜都是易损件，更换时注意隔膜压盖的拧紧顺序，对角逐步拧紧，单边拧死会导致泵头受力不均渗漏。
华东一处日处理500吨的乡镇污水站，消毒工位用AX1-12，50Hz流量90 ml/min，压力10 kgf/cm²，泵头GFPP，接PVC软管6×11。现场药箱放在泵旁，正压灌注，出口装背压阀，运行两年只换过阀球。
一家PCB电镀厂在酸洗槽加稀硫酸，用AX1-32，300 ml/min，压力5 kgf/cm²，泵头换PVdF，接口DN15法兰。因为槽液温度接近45℃，环境温度控制在35℃以下，避免电机过热。
某化工园区循环水加药间选用KDV-54L，最大流量2700 L/H，压力3 Bar，DN50法兰接口，电机1.5 kW。介质为缓蚀阻垢剂，接液端选GFPP，水平安装，出口配脉冲阻尼器，流量按补水流量比例手动调节。
可以。GFPP对次氯酸钠、稀硫酸、氢氧化钠都有较好耐受性，但次氯酸钠浓度高时建议核对密封件材质，并避免长时间停机后残留结晶。PVdF泵头在高温高浓度场景更稳妥。
先看流量和压力。AX覆盖20~1040 ml/min，压力最高15 kgf/cm²，适合小流量精密加药；KDV覆盖1.2~2700 L/H，压力3~10 Bar，适合中大流量投加。流量超过1000 ml/min且需要法兰接口时，优先看KDV。
常见原因是冲程固定螺栓没松开，旋钮空转；也可能是进出口阀球卡住或管路背压过高，冲程距离变了但实际排量没变。先松螺栓再调，听泵头有没有正常吸排声。
看粘度和流量。AX可选高粘度型V阀结构，适配500~3000 cp，但流量做不大；KDV在型号编码里用V表示高粘度，且能覆盖更大流量。粘度超过3000 cp建议咨询厂家选特殊S型。
建议装。小流量泵在低背压时容易虹吸或计量不准，背压阀能稳定出口压力，配合脉冲阻尼器还能减轻管路振动。背压阀设定值不超过该型号最大压力即可。
