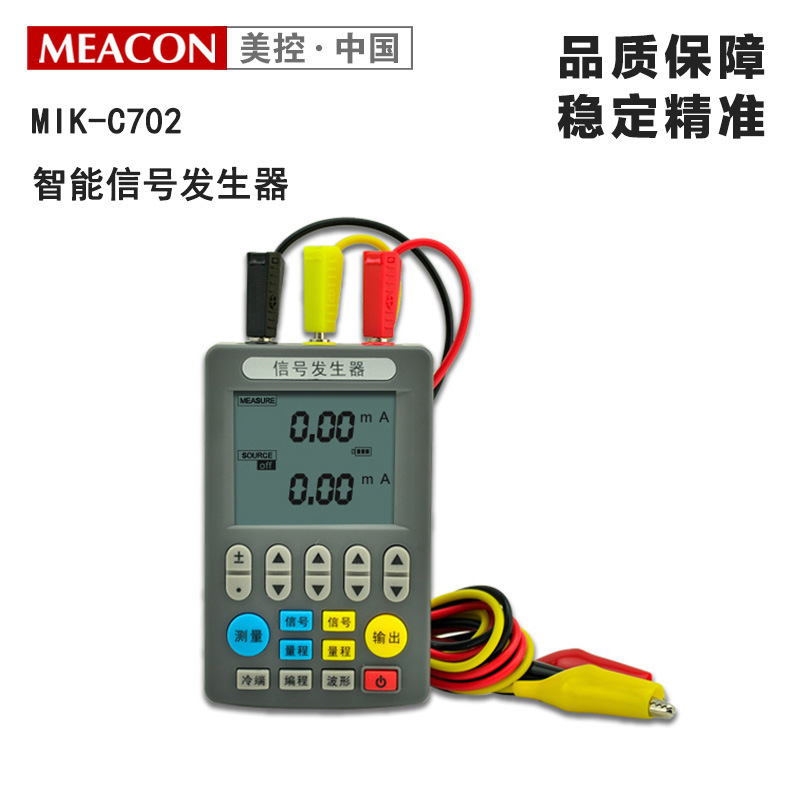

美控 MIK-C703 系列手持信号校验仪把信号源和回路测量装进了同一个 115×70×26mm 的机身。自控现场遇到最多的两类活，一类是给 PLC 或 DCS 的模拟量通道灌一个标准信号看它读得准不准，另一类是反过来测现场变送器到底送出了多少毫安。这个系列就是干这两件事的。系列按功能覆盖分成 703、703S、702、702S 四档，共用同一套输出与测量原理、同一套供电方式，差别集中在热电阻支持和编程输出的完整度上。

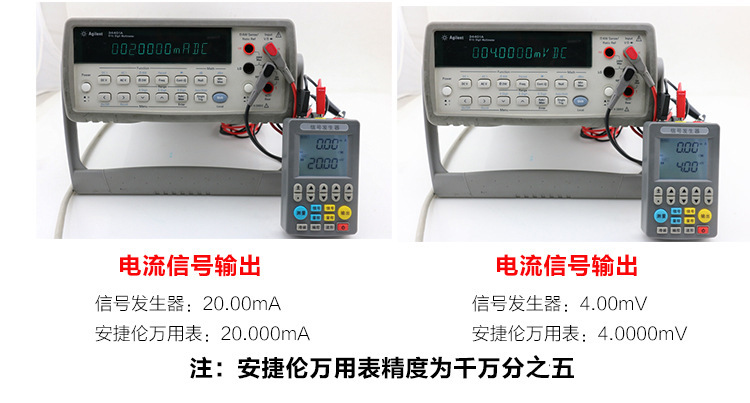

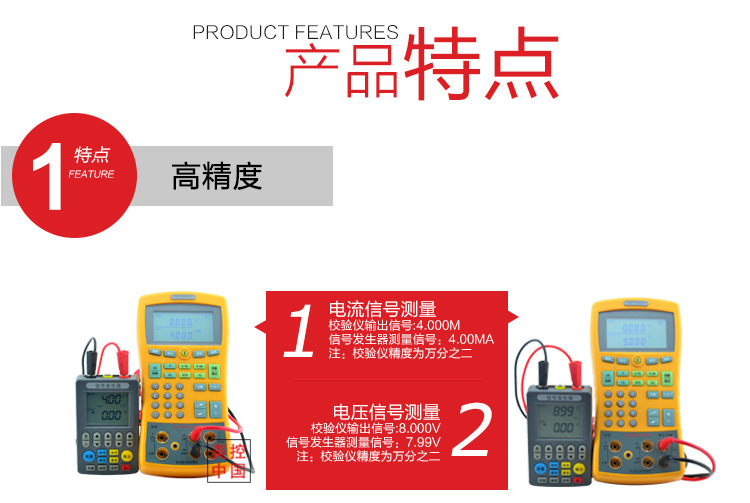

输出与测量做成一体是这台表的基本盘。它能输出也能测量直流电压和直流电流，能提供 24V 配电，能模拟热电偶与热电阻，输出准确度标称 0.1%F.S，电流分辨率 0.01mA，温度分辨率 0.1℃。这个分辨率放到现场看很实在：4-20mA 回路里 0.01mA 只有满量程的 0.006%，用它打点时仪器自身引入的误差可以忽略，剩下的偏差都能算到回路上。

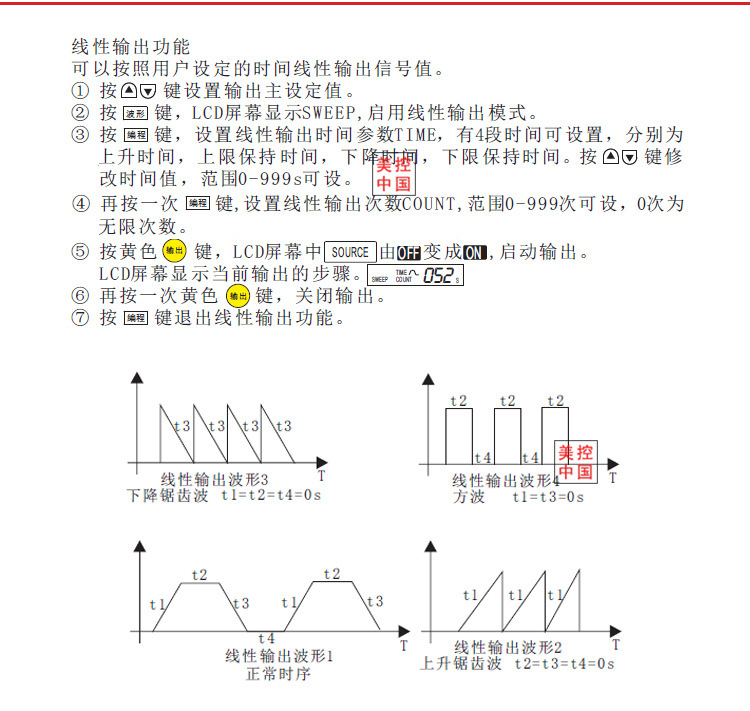

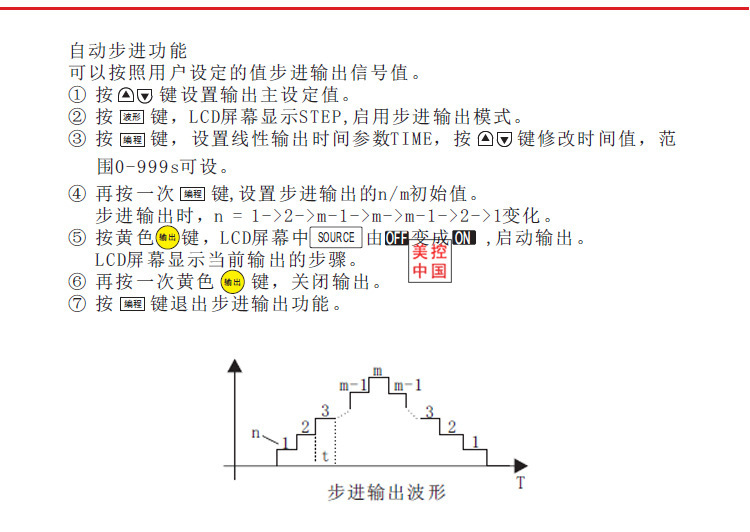

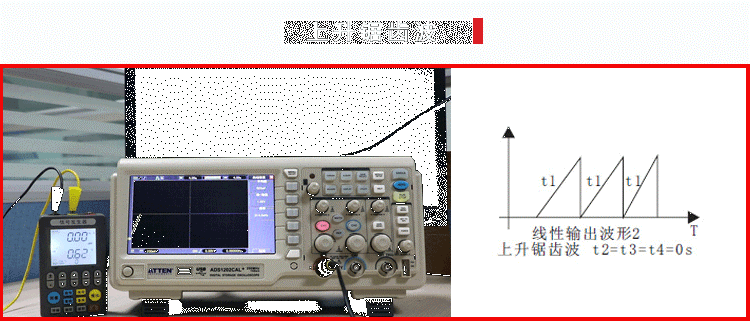

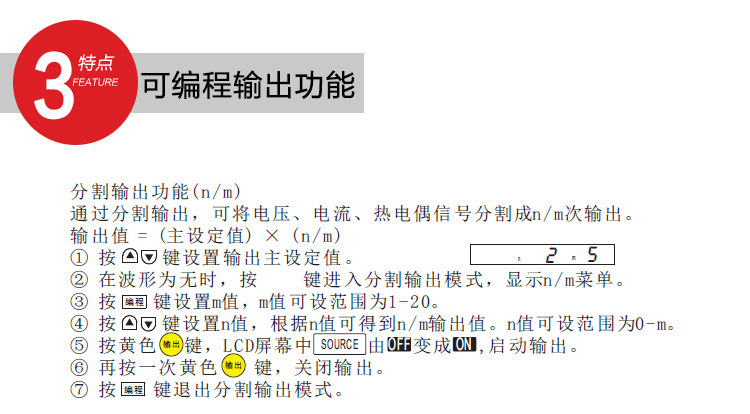

编程输出是这个系列里容易被低估的功能。分割输出按 n/m 模式把量程切成若干等份循环跳动，线性输出能走锯齿波或梯形波，每段停留时间和循环次数都可设定。拿它去测变频器给定通道或者调节阀的响应，比手动一档一档拧省事得多，阀位反馈和开度输出之间的对应关系一眼就能看出来。
703、703S、702、702S 不是四款互不相干的产品，而是同一系列按功能覆盖递增排出的四档，外形和使用方式一致，选型看的是现场要干的活有多深。703 是基础型，覆盖基本的电流与电压输出测量；702S 是全功能型，热电阻和完整编程输出在这一档才齐全；703S 与 702 处在中间，前者偏 703 的功能加强，后者偏 702S 那一档。有一条分界线最好记：要不要校 PT100，要不要用编程输出，这两条决定了该停在哪一档。
这个系列曾出现在德国汉诺威工业博览会上，海外定价折合 150 欧元一级，功能密度上是有竞争力的。
系列共用一套电气平台，差异点单独列出。下面两张表，一张看型号之间的功能边界，一张看具体量程与环境条件。
| 型号 | 系列中的定位 | 差异点 |
|---|---|---|
| MIK-C703 | 基础型 | 满足 4-20mA 与直流电压的基本输出、测量需求 |
| MIK-703S | 专业型 | 功能覆盖高于 703，面向调试频次更高的现场 |
| MIK-702 | 高级型 | 功能覆盖低于全功能的 702S，处在中间档 |
| MIK-702S | 全功能型 | 支持 PT100 二线制热电阻与完整编程输出 |
参考价上，基础型 298 元，全功能型 558 元，中间两档的定价落在两者之间。

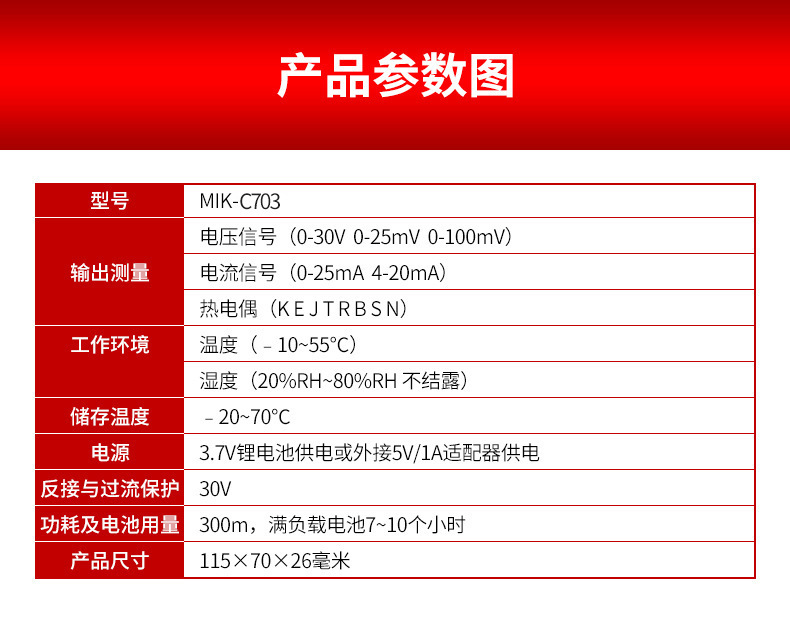

| 参数项 | 规格 |
|---|---|
| 电流输出/测量 | 0-25mA、4-20mA、无源 0-24mA |
| 电压输出/测量 | 输出 0-15V；测量 0-30V、0-25mV、0-100mV |
| 热电偶 | K、E、J、T、R、B、S、N 八种，支持自动/手动冷端补偿 |
| 热电阻 | PT100 二线制，仅 702S 提供 |
| 配电功能 | 24V 配电输出，适配二线制、三线制变送器 |
| 准确度 | 0.1%F.S |
| 分辨率 | 电流 0.01mA，温度 0.1℃ |
| 编程输出 | 分割 n/m（m 取 1-20，n 取 0-m）；线性锯齿波/梯形波，每段 0-999s，循环 0-999 次 |
| 供电方式 | 3.7V 锂电池或外接 5V/1A 适配器 |
| 电池续航 | 300mA 满负载下 7-10 小时 |
| 保护功能 | 30V 反接与过流保护 |
| 工作环境 | -10~55℃，20%RH~80%RH 不结露 |
| 储存温度 | -20~70℃ |
| 外形尺寸 | 115×70×26mm |

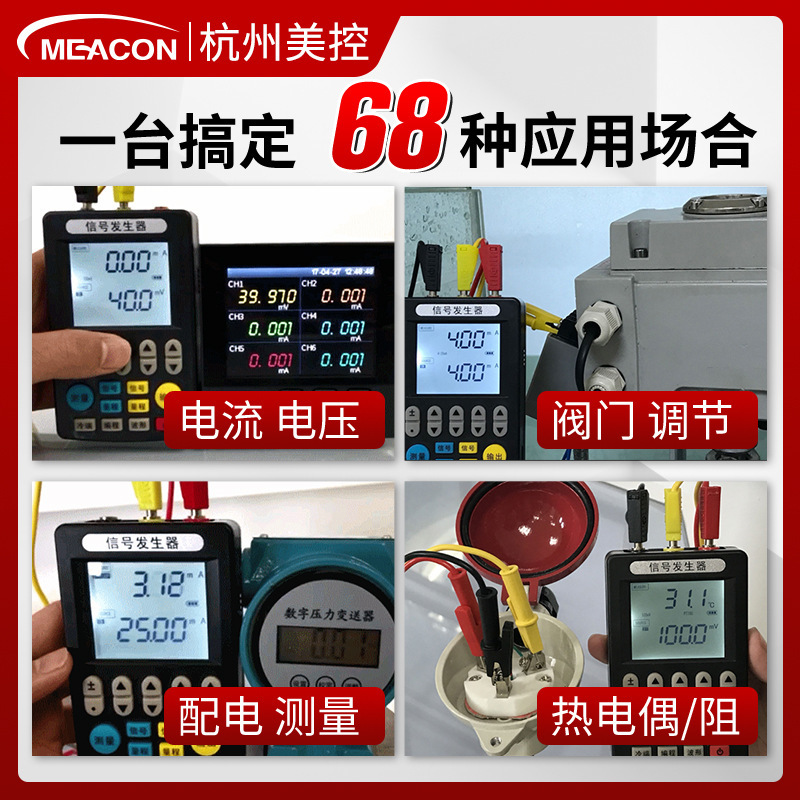

用这台表的场合基本都绕着回路转。工业自动化里的 PLC 系统调试和 DCS 系统维护是第一大用户群，模拟量通道投运前逐点打信号，这是标准动作，成套厂在柜子出厂前也要过一遍。

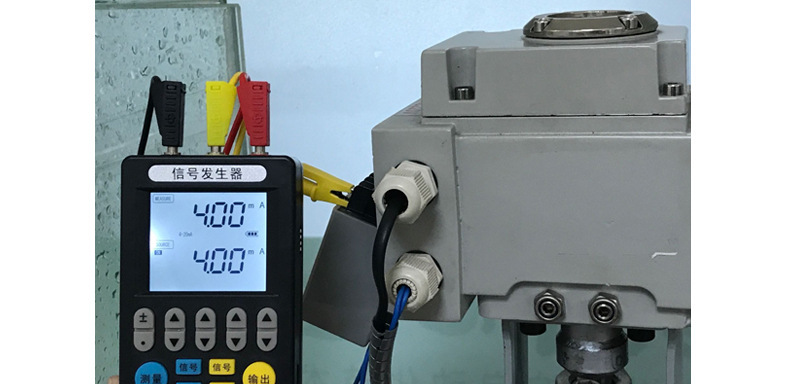

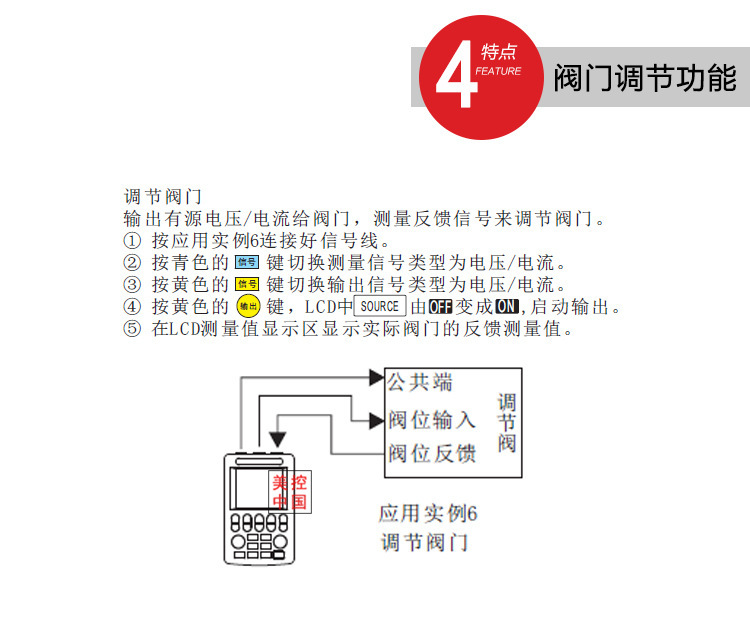

过程控制这一侧，调节阀的开度控制与阀位反馈测量、变频器的给定通道调试，都能靠它的电流输出加测量一次做完。仪表维护班组的用法更直接：现场压力、温度、流量变送器的配电、校准与故障排查，一台表把供电和信号源都带上了，不必再拖一台 24V 电源到现场。实验室做传感器性能测试和信号模拟验证的也不少，八种热电偶加毫伏档，够覆盖大部分温度传感器的输入范围。
手持表没有真正意义上的安装，但现场接线和使用环境决定了它能不能用得顺。工作环境温度要落在 -10~55℃ 之间，相对湿度 20%RH~80%RH 且不能结露，长期存放不超出 -20~70℃。夏季在户外配电柜旁使用，如果刚从空调房拿出来就进高湿环境，表壳会凝水，等温度平衡再开机比较稳妥。
供电有两种方式：3.7V 锂电池，或者外接 5V/1A 适配器。300mA 满负载下电池能撑 7-10 小时，连续做整柜打点时建议直接接适配器。
这类仪表的误差来源，一半在仪器，一半在人怎么用。下面几条是现场最常被忽略的。
4-20mA 回路的校验要求这几年在往严里走。环保在线监测、城市供水、污水处理这几类场合的模拟量通道，已经从投运时校一次变成按周期复校，验收线上常见的是零点与量程回差压在 ±0.2%FS 以内。仪表本身好办，通道这一侧的偏差只能靠外部信号源逐点打出来，0%、25%、50%、75%、100% 五点法是电仪班组用得最多的做法，一台分辨率 0.01mA 的手持表正好干这个活。
变送器智能化并没有把这类表的需求压下去。HART 变送器能自诊断，可回路上的隔离器、安全栅、DCS 输入卡件还是哑的，哪里断了、哪里偏了，得有人在端子排上灌信号才能定位。检修模式也在变，从大修期间集中拆表送检，转向装置运行期间的在线校验，这就要求手持表能在 -10~55℃ 的现场环境里、带着 24V 配电把活干完。
温度侧的校验点更细。垃圾焚烧、冶金窑炉上用的 S 型、R 型、B 型热电偶热电势本来就小，冷端补偿差几度，换算到炉温上就是控制带整体偏移，所以这类回路通常要求在控制室端直接输入热电偶信号，而不是把热电偶拆下来。铂电阻这边，PT100 在食品、制药和供热系统里用得密，二线制接法本身带引线电阻误差，702S 把这档功能放进手持表，解决的是现场没有台式校验仪的问题。

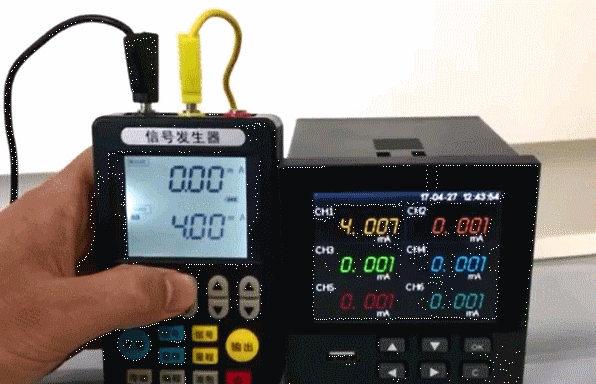

背景是某市政污水厂二期扩建，控制柜里集中了上百个 4-20mA 输入通道，接液位计、溶解氧仪和电磁流量计。调试人员在端子排上直接用 MIK-C703 输出 4、8、12、16、20mA，对照 PLC 里的工程量逐点核对，把通道刻度和量程设置一次过清。结果是通道问题和仪表问题被分开了，投运前就把输入卡件的偏差和量程配错挑出来，避免了后面把接线错误算到仪表头上。

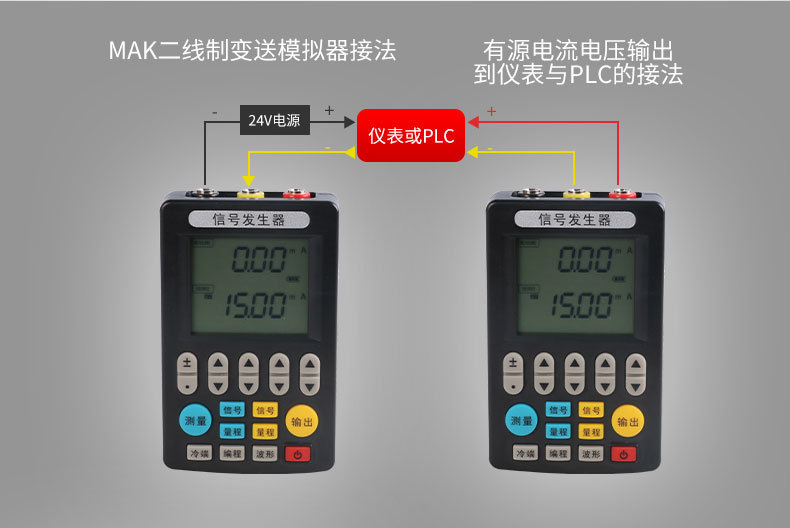

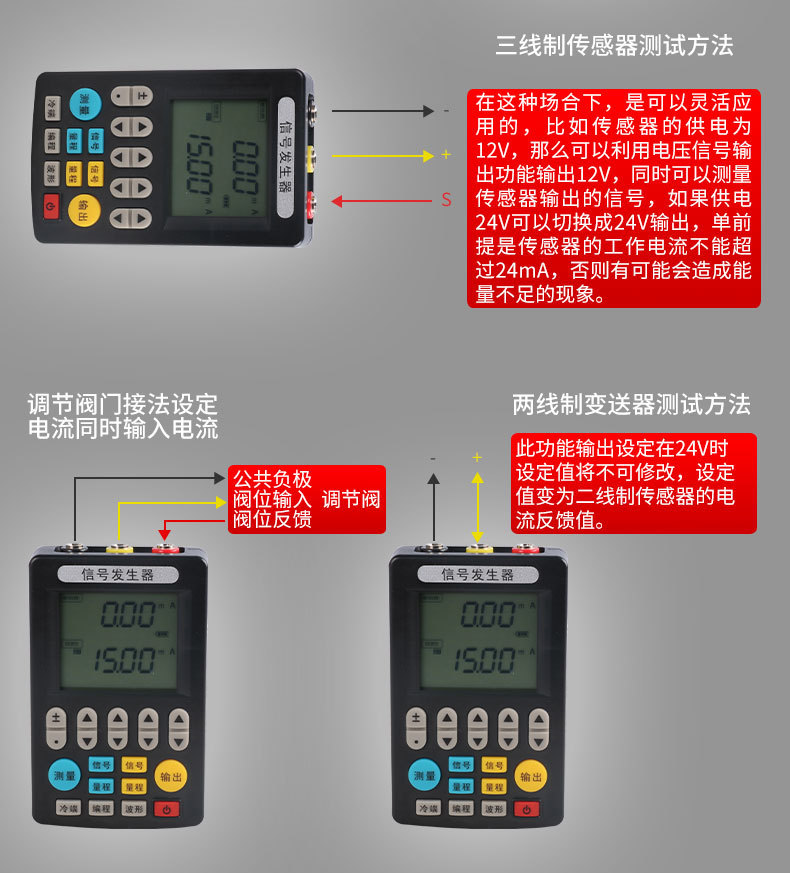

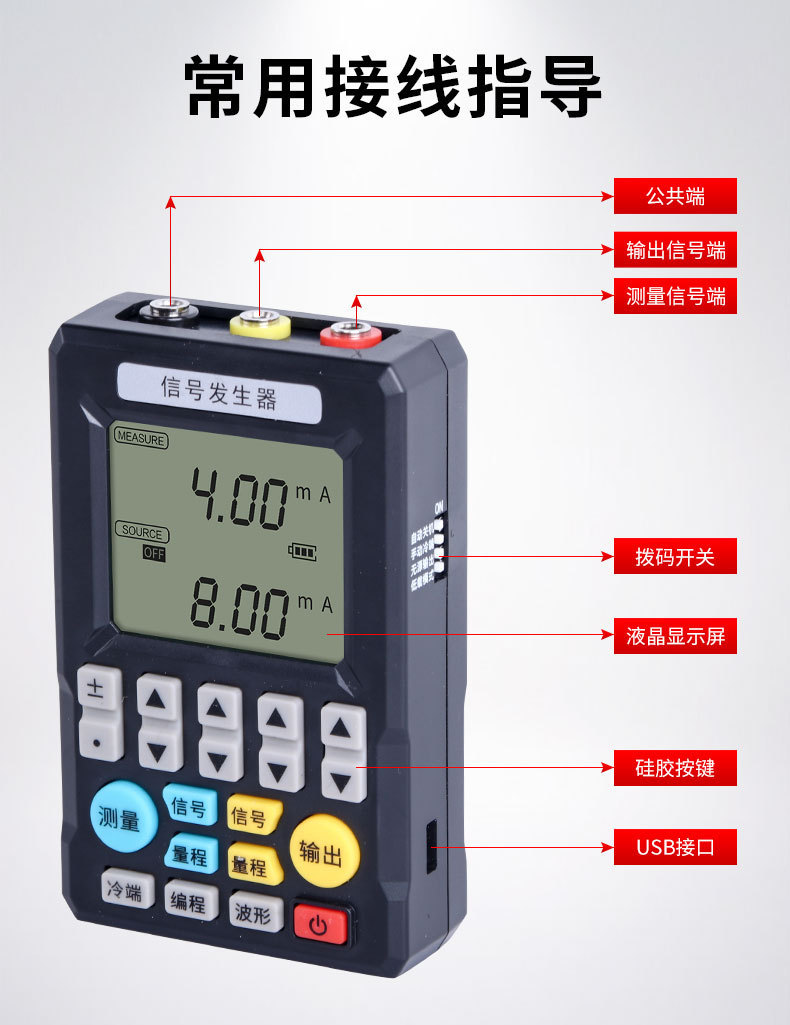

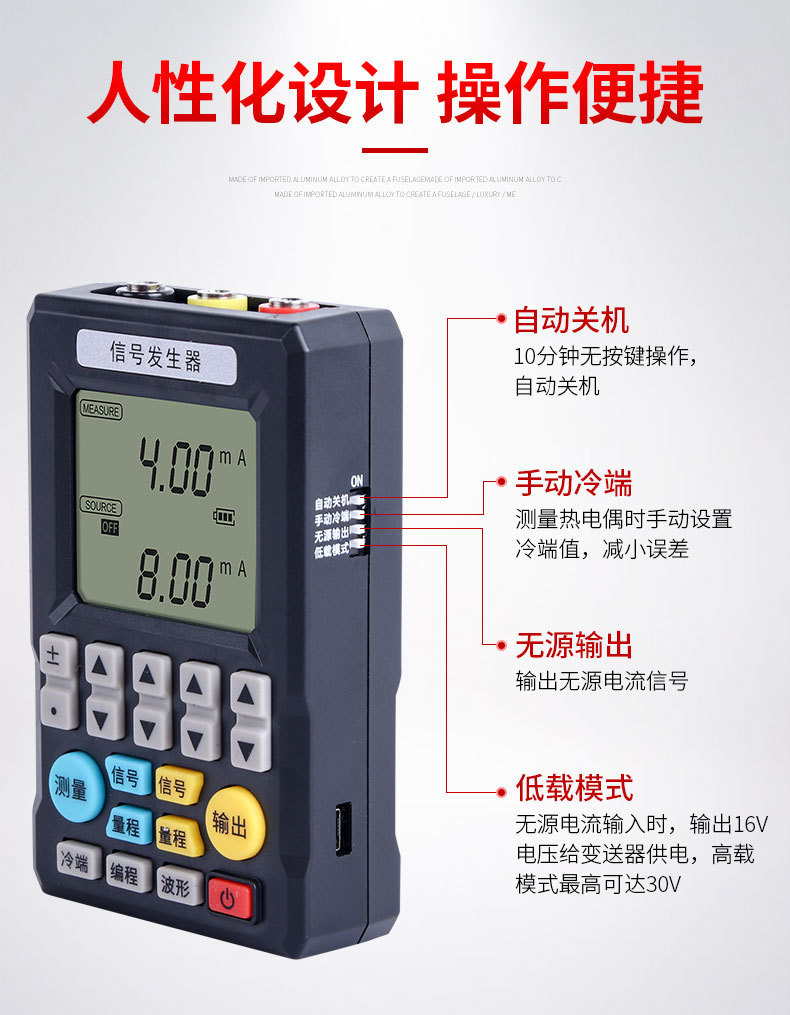

装置里几十台二线制压力变送器，回路串了安全栅再进 DCS，大修期拆表送检会拖进度。用 703S 或 702 这一档，先打开 24V 配电给变送器供电，测量它的实际输出电流；再把无源输出串进回路模拟 4-20mA 给 DCS 读数，设备会自动切到高载模式保证变送器有足够能量。效果是不用拆表回实验室，在接线箱旁边就把变送器本体、回路、安全栅和 DCS 通道一段段排开确认，哪一段出问题当场看得出来。

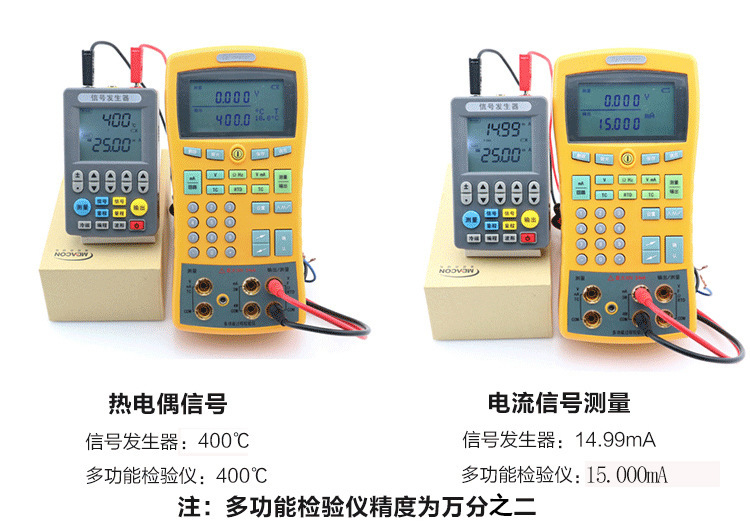

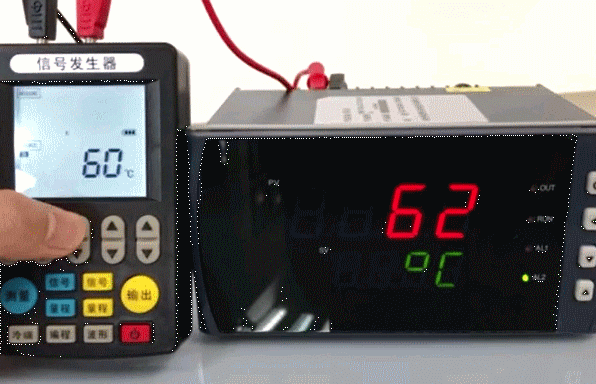

热处理炉用 K 型热电偶，窑炉高温段用 S 型，补偿导线拉到控制室接温控表和 PLC。在控制室端输入对应温度的热电偶信号，按现场温度手动设定冷端补偿值，观察温控表读数是否跟随；配套的 PT100 交给 702S 做二线制校验。这样做能把热电偶老化、补偿导线接反和温控表通道偏差三种情况区分开，少换不少还能用的偶。
选型上有一条简单的分界线：只打 4-20mA 和直流电压，703 够用；要频繁做回路调试和编程输出，往 703S 或 702 走；只要涉及 PT100，就只有 702S 能接。使用的坑集中在两处，一是二线制回路取电时电流别超 24mA，二是无源输出模式下别把变送器当纯负载一直拉到满量程，这两种情况都会让变送器工作在能量不足的边缘。
