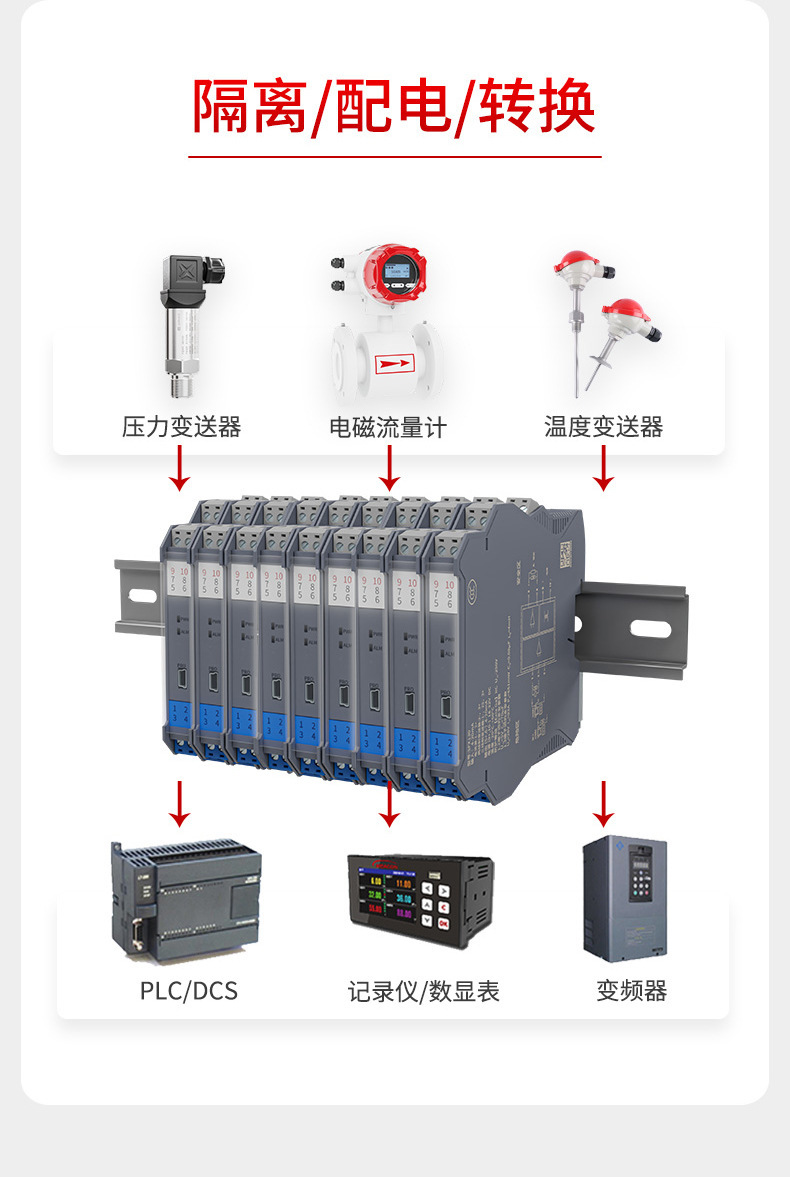

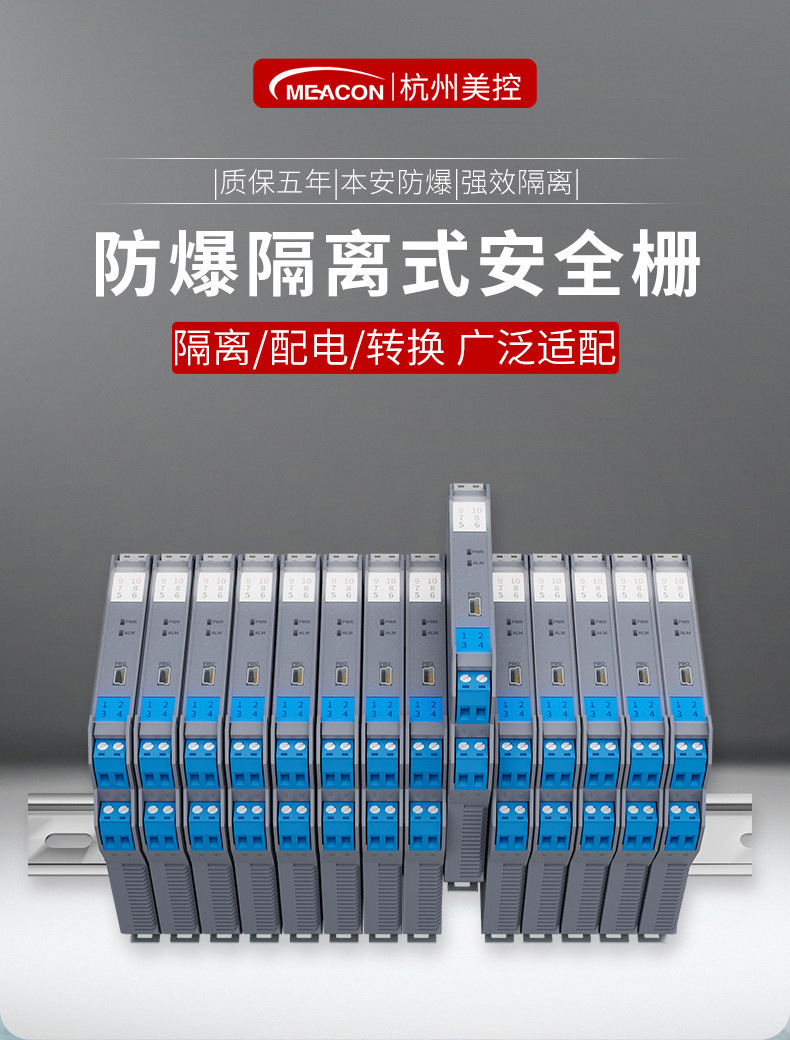

美控这套SFX系列模拟量信号隔离器，现场更习惯叫它防爆隔离式安全栅。别指望它去测什么，它不测任何东西，它干的活是在危险区和控制室之间砌一道墙，让信号活着过来，让危险过不去。一进一出、一进二出、4-20mA、热电阻、开关量，你把这几个词对上了，选型就完成一大半。

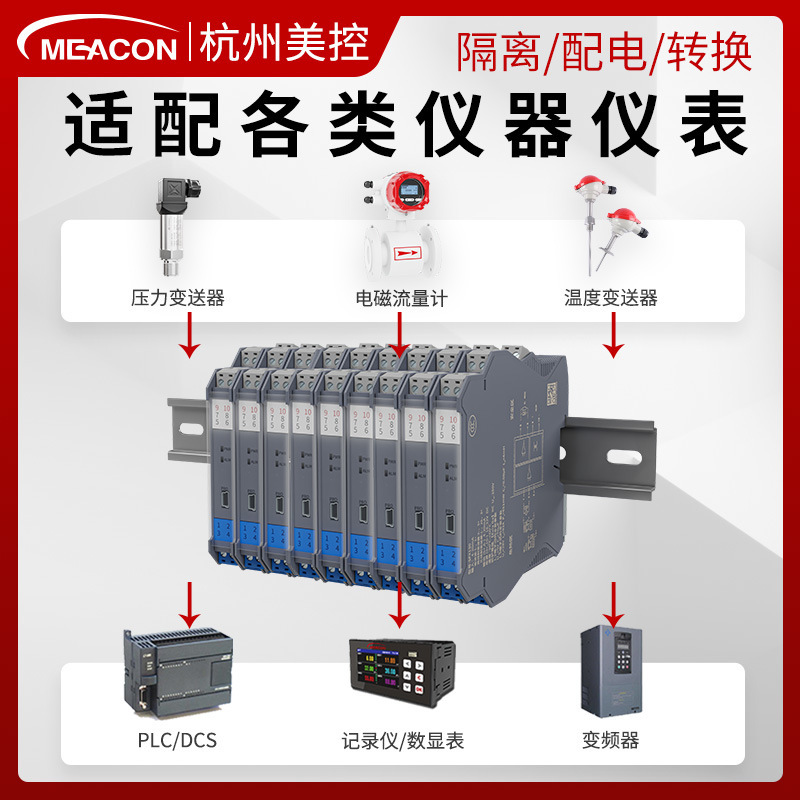

最实在的一点是隔离电压。本安侧和非本安侧之间2500VAC，电源与非本安侧之间1500VAC，输入、输出、电源三端之间的绝缘电阻做到≥100MΩ。现场那台两线制变送器接在本安侧，控制室卡件接在非本安侧，中间这层墙够厚，两边的地也隔开了。

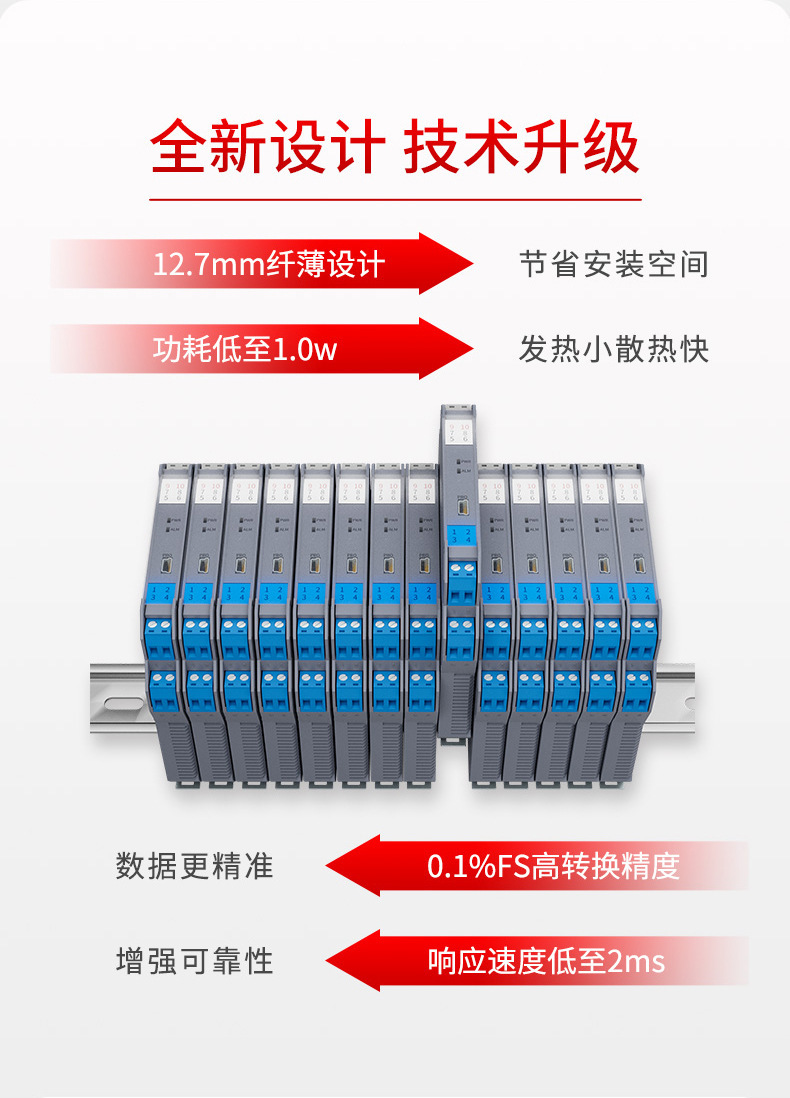

精度给到±0.1%F.S，电流型响应时间≤2ms。这个数意味着你拿它进PLC的高速采集或者联锁回路不会拖后腿。机身宽12.7mm，双路的SFX114是17.7mm，一条35mm导轨能排的回路比老式模块多出不少。满载功耗单路1.3W、双路1.8W，发热小，柜内温度好压。
参数要分两层看。一层是全系列通用的，一层是110、130、142三个输入系列各自不同的。先把通用的确认掉，再按现场信号类型落到具体系列上。

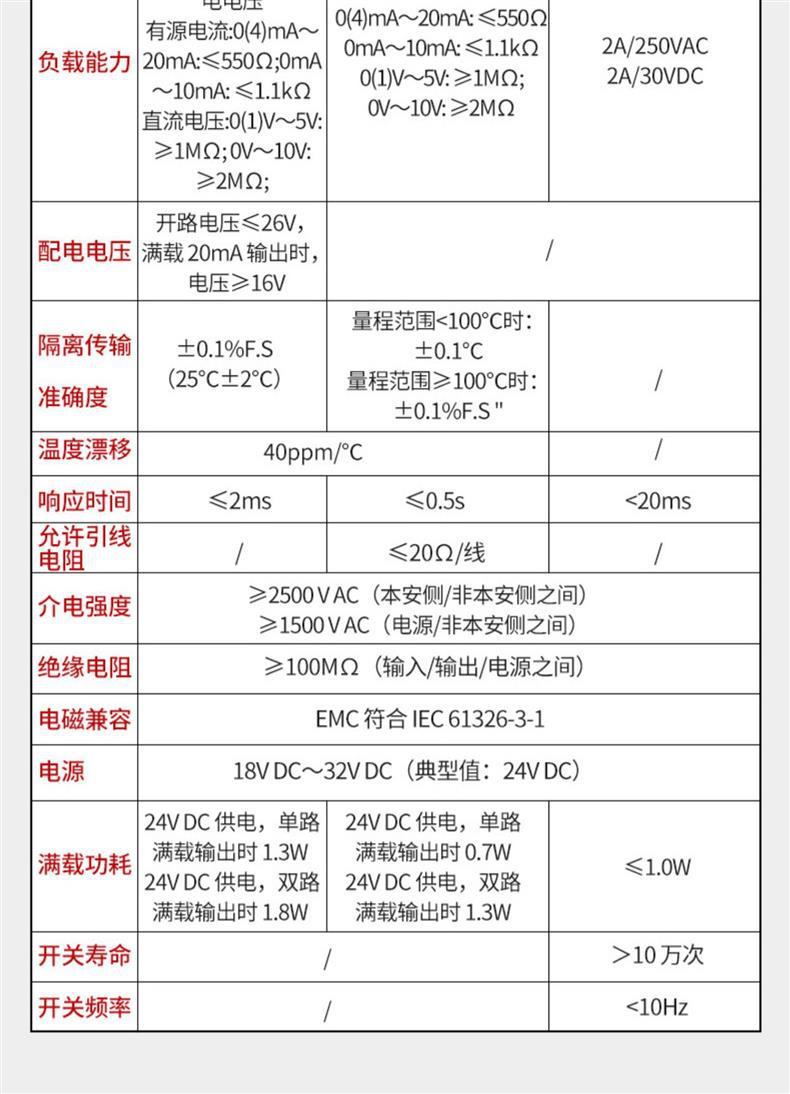

| 参数项 | 规格 |
|---|---|
| 供电电源 | 18VDC~32VDC（典型值24VDC） |
| 隔离电压 | 本安侧/非本安侧 2500VAC；电源/非本安侧 1500VAC |
| 绝缘电阻 | ≥100MΩ（输入/输出/电源之间） |
| 电磁兼容 | 符合IEC61326-3-1标准 |
| 防爆标志 | [Ex ia Ga]IIC |
| 防爆合格证号 | GYB24.10177X，2024.01.06至2029.01.05 |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 质保期限 | 五年 |
| 参数项 | 110系列（电流输入型） | 130系列（热电阻输入型） | 142系列（开关量输入型） |
|---|---|---|---|
| 输入信号 | 4-20mA有源/无源 | Pt100、Cu50、Cu100、BA1、BA2 | 干接点或NAMUR接近开关 |
| 输出信号 | 4-20mA、0-10mA、0-5V、0-10V | 4-20mA、0-10mA、0-5V、0-10V | 继电器触点，默认常开 |
| 转换精度 | ±0.1%F.S | ±0.1℃（＜100℃）/±0.1%F.S（≥100℃） | — |
| 响应时间 | ≤2ms | ≤0.5s | ＜20ms |
| 温度漂移 | 40ppm/℃ | 40ppm/℃ | — |
| 满载功耗 | 单路1.3W/双路1.8W | 单路0.7W/双路1.3W | ≤1.0W |
| 负载能力 | 电流≤550Ω（20mA）/电压≥1MΩ | 电流≤550Ω（20mA）/电压≥1MΩ | 2A/250VAC或2A/30VDC |
| 引线电阻 | — | ≤20Ω/线 | — |
| 开关寿命 | — | — | ＞10万次 |
三个系列是同一平台上的三种输入规格，不是三个档次。110系列管电流量，4-20mA进、4-20mA或电压出，一进一出和一进二出都有。130系列管温度，热电阻直接进安全栅，省掉一台现场变送器，制药和食品的灭菌、发酵工段这么用的最多。142系列管开关状态，干接点和NAMUR接近开关都能接，出来是一对继电器触点，阀门回讯、液位开关这类点位用它。
| 型号 | 尺寸（宽×高×深） |
|---|---|

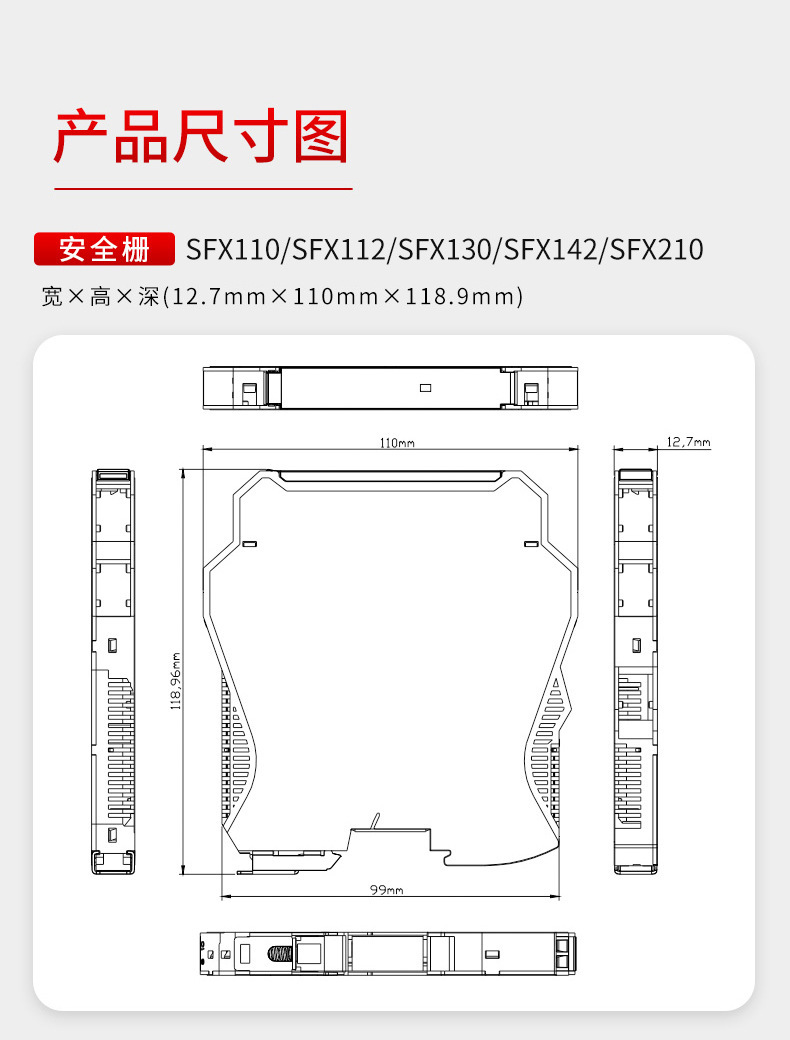

| SFX110、SFX112、SFX130、SFX142、SFX210 | 12.7mm×110mm×118.9mm |

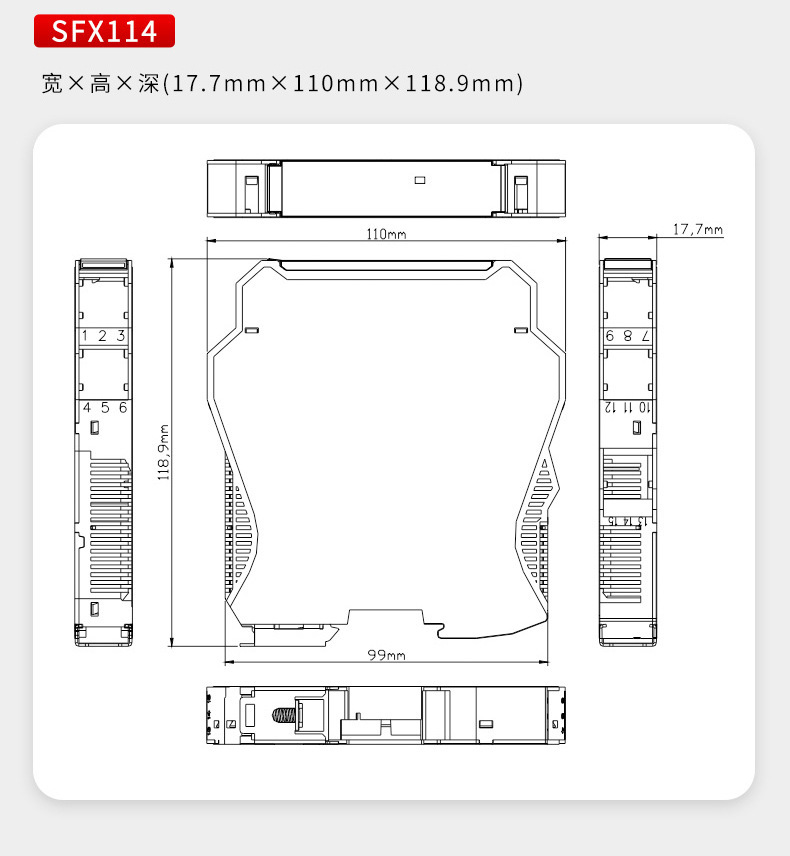

| SFX114（双路输入输出型） | 17.7mm×110mm×118.9mm |

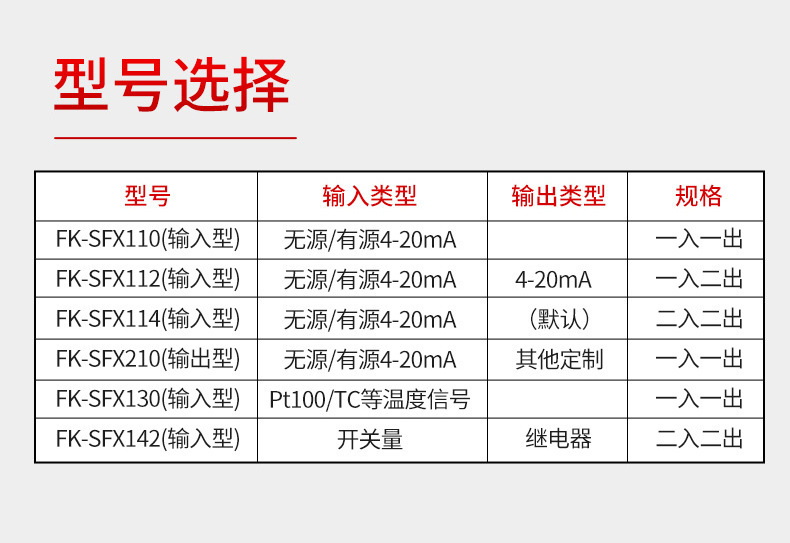

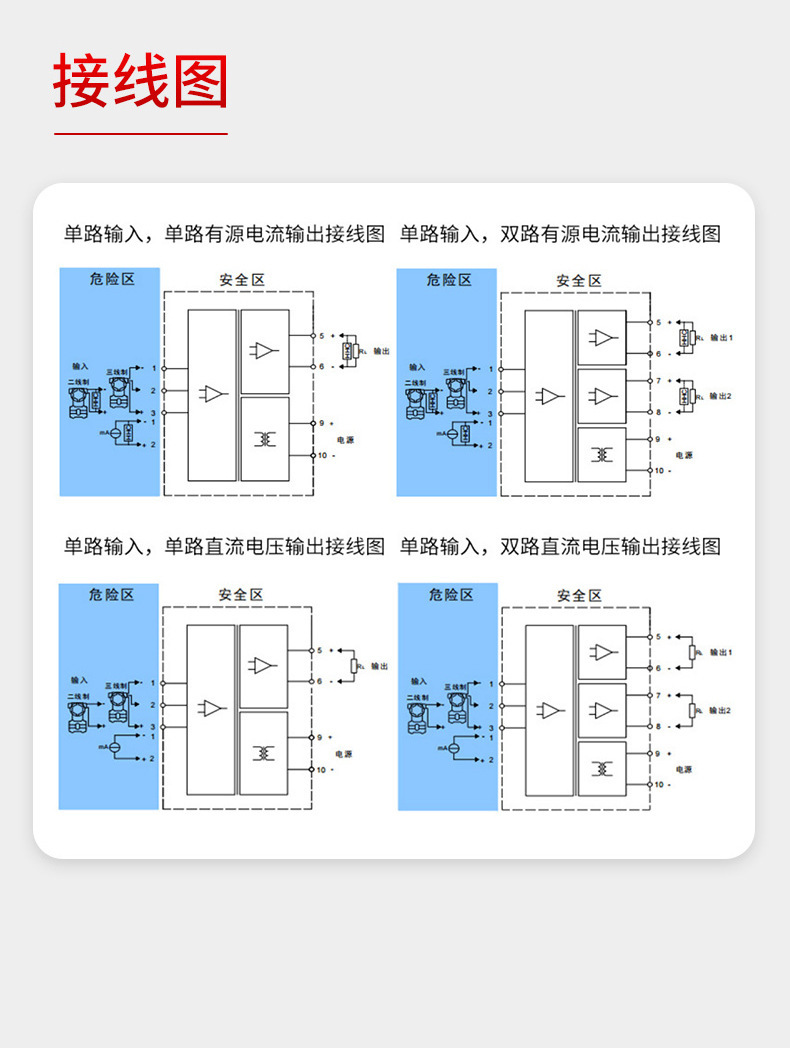

SFX110和SFX112是电流型里的单路和双路，SFX130走热电阻，SFX142走开关量，SFX210是同一宽度下的另一路型，SFX114宽度加到17.7mm，做的是二入二出。一入一出、一入二出、二入二出这几种通道形式，在这几个系列里都能找到对应型号，报型号的时候把输入类型和通道数一起报，别只报一个宽度。

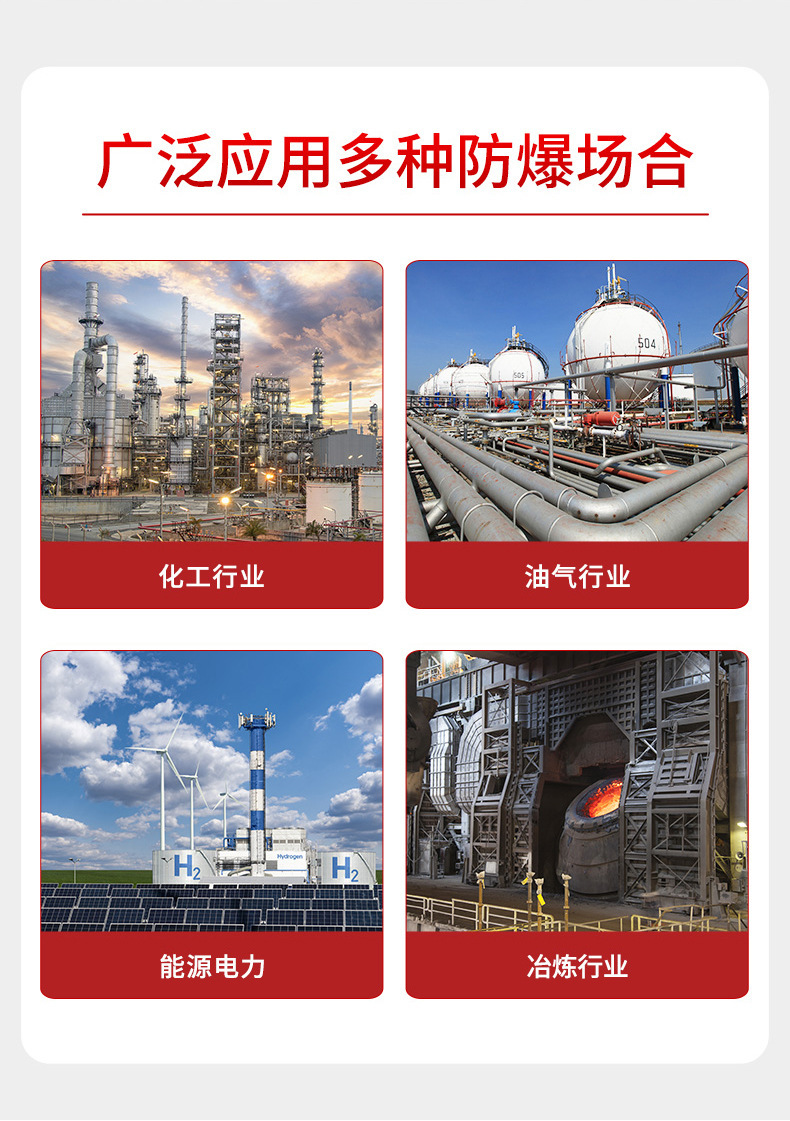

主战场在划成防爆区的那一片。炼油厂和化工厂的反应釜、塔器、罐区，油气长输管道的站场，加油站的地下罐区，这些地方的仪表信号要往控制室走，中间就得过安全栅。发电厂和变电站里划进防爆区域的点位也常配它，冶炼和有色金属加工的现场同样。
行业不同，选的系列不一样。石化装置上的压力、差压、流量变送器基本走110系列。制药和食品车间里带防爆要求的灭菌柜、发酵罐，测温点多，130系列用得顺手。142系列集中在需要把现场开关状态送进联锁或者DCS的地方，阀门开关到位、泵的启停回讯都算。
环境要求不苛刻：工作温度-20℃~+60℃，存储温度-40℃~+85℃，相对湿度5%~95%RH不凝露。防护等级只有IP20，所以必须装进防护柜内，别想着直接挂到现场去。

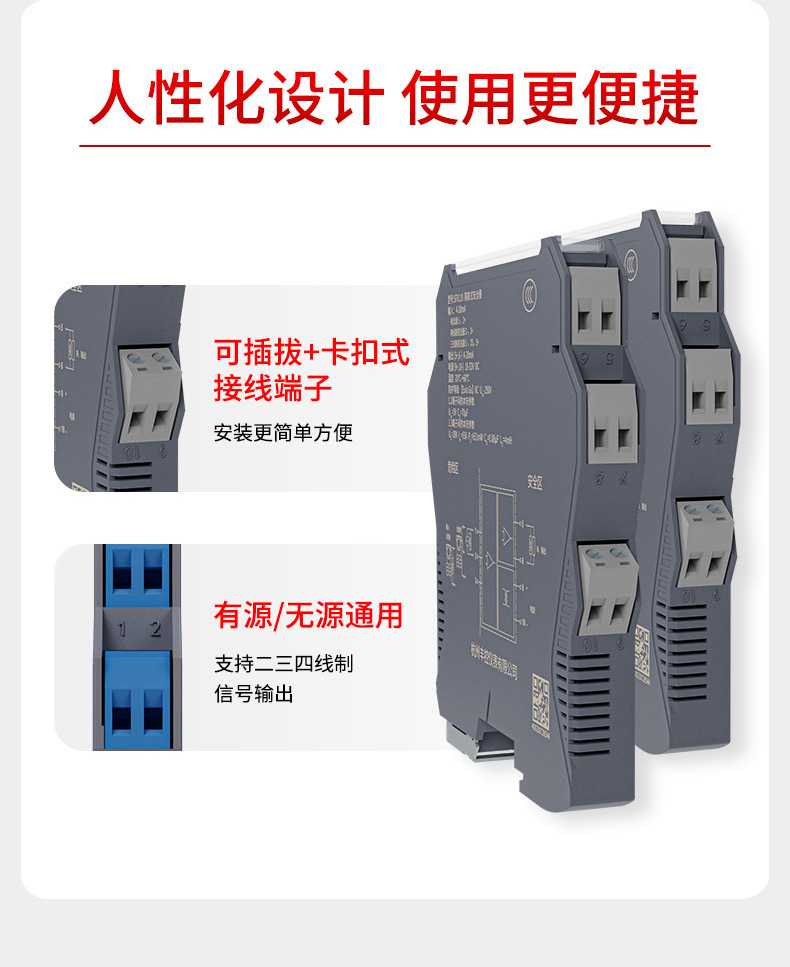

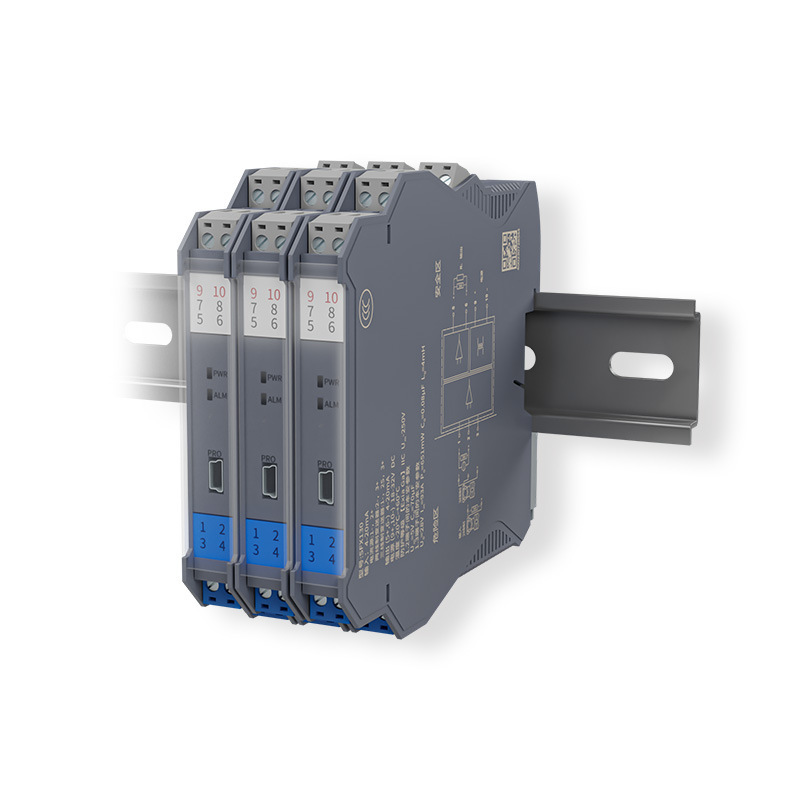

安装用标准35mm DIN导轨，单路机型占12.7mm宽度，双路SFX114占17.7mm。相邻模块之间留5mm以上散热间隙。柜内排布的时候把这个间隙先算进去，我见过有人一路排到底，最后一条导轨塞得满满当当，夏天一到柜内温升压不下来，模块挨个报故障。
供电取18VDC~32VDC，现场按24VDC给。接地电阻要求≤4Ω，这条别打折。本安侧和非本安侧的线缆分开敷设，保持安全距离，两条线挤进同一个线槽是现场最常犯的错，返工还得把线槽拆了重来。
上电顺序别搞反：先接电源，再加信号线；断电的时候反过来，先断信号再断电源。输出负载要落在允许范围内，接之前先把回路总电阻算一遍，别等调试的时候才发现超了，超了轻则精度跑偏，重则模块发热。清洁只在断电之后做，用干燥软布，有机溶剂别往上擦。故障排查可以借助本安侧的线路故障监测功能，断线和短路它能直接报出来，比你在柜子里一根根量快得多。
先拿万用表量供电端子，看18VDC~32VDC在不在。多半是柜内那路24V的保险跳了，或者端子没压紧。供电正常还这样，就查输入侧：现场变送器是有源还是无源，接线方式对不对。两线制变送器接到有源输入端，输出自然是死的。改接法，重新上电看。
先看走线。本安侧和非本安侧的线是不是挤在一个线槽里，屏蔽层是不是两头都接了地。多半是干扰串进来了。把两侧线缆分开敷设，屏蔽层改成单端接地，推荐接在安全侧。改完还跳，就去量接地电阻，是不是超过4Ω了。
先量引线电阻，每根线超过20Ω就得处理。三线制补偿没做好，或者线径太细、距离太长，读数就会偏高。换粗一点的线，把三根线的电阻配平，再看±0.1℃这个精度能不能落下来。这个参数别小看，灭菌工段差一度，工艺上是要说话的。
先拿导线短接输入端子，输出能吸合就说明模块没坏，问题在信号源这一头。干接点多半是触点氧化，或者压线不实；NAMUR接近开关要确认供电和动作电流是否在范围内。触点寿命标称10万次以上，动作频繁的点位用久了要备件，别等到联锁不动了才想起它。
上电之前，把本安侧和非本安侧的接线再对一遍。两根线插反了，模块不响不报，信号就是到不了卡件，你能在现场找一下午。
