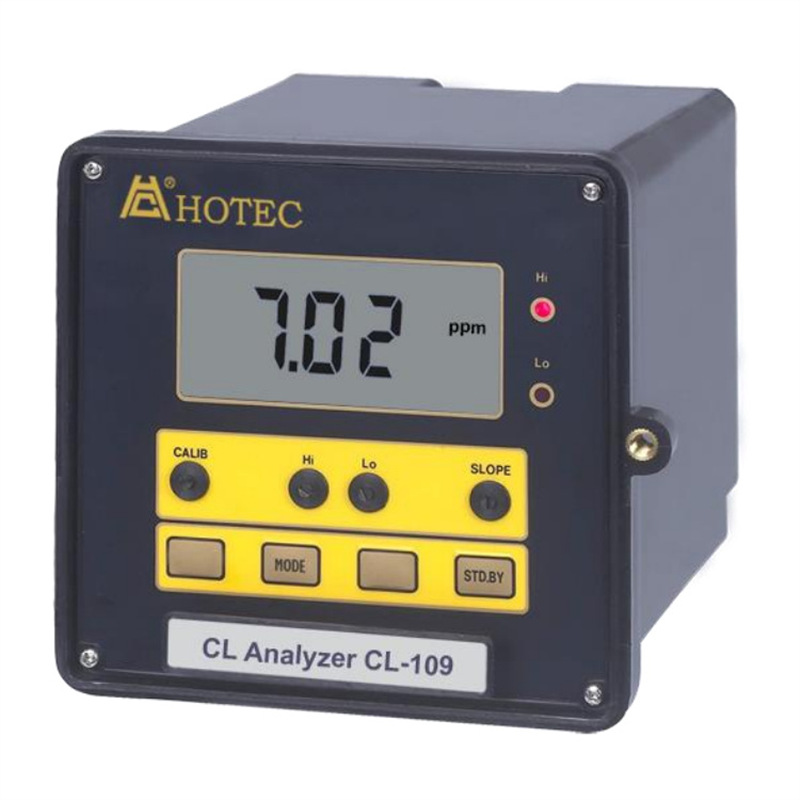

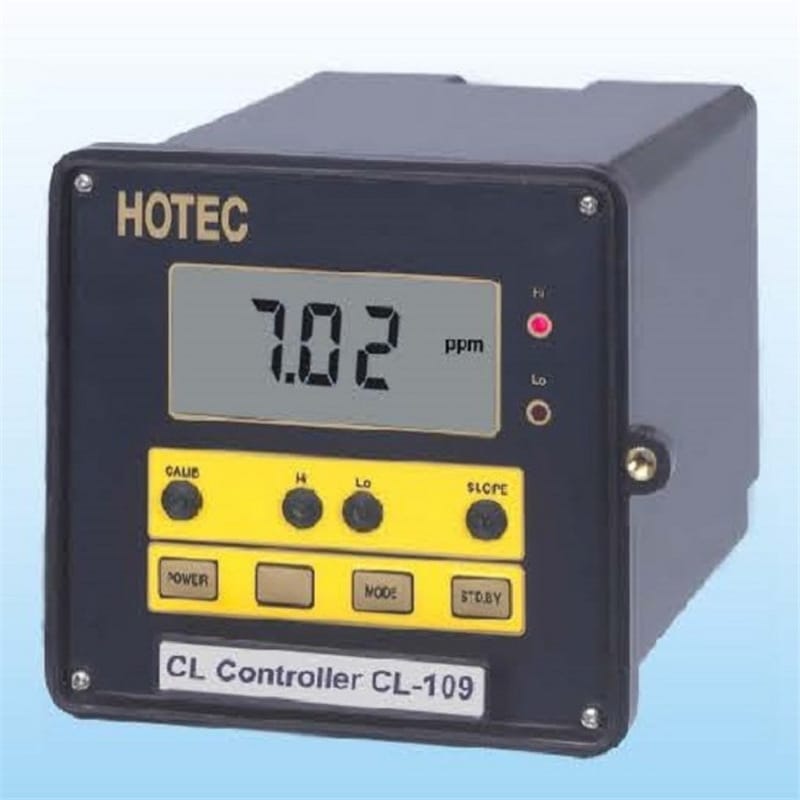

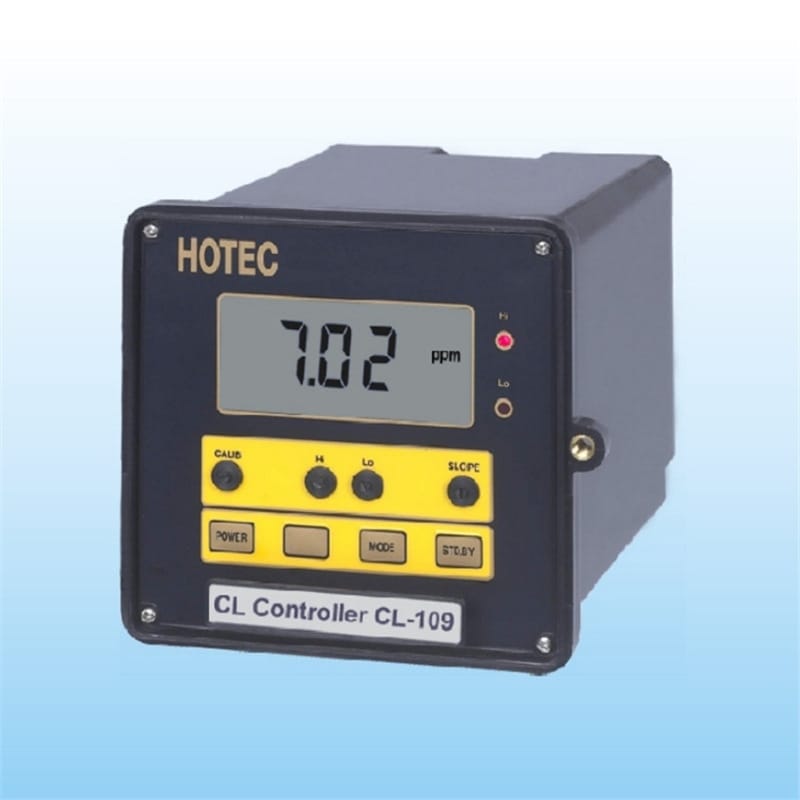

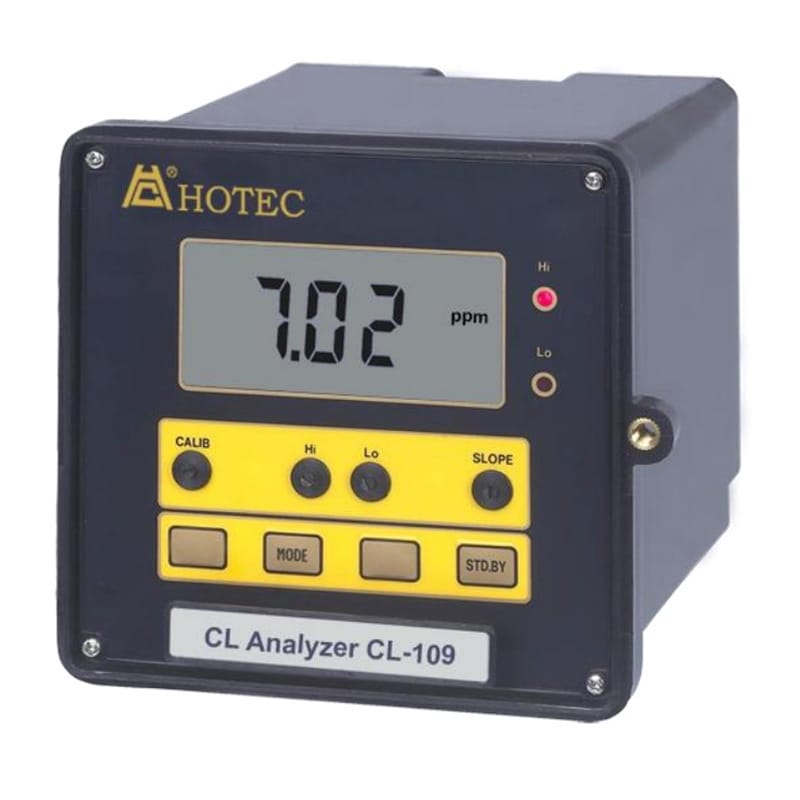

台湾和泰（HOTEC）的CL-109是余氯在线监测领域一款装得久、见得多的面板式仪表。早些年余氯监测在不少水厂和泳池只是抽检项目，现在排放标准收紧、加氯工艺要求精细化，在线余氯数据开始直接参与加药控制，仪表从记录工具变成了控制回路里的一个节点。CL-109的定位就在这个位置：一台面板安装、带继电器输出的工业在线余氯检测仪，适合需要连续读数并联动加药设备的场合。上海阔思电子与科贝环保在推广这款产品时，主要面向的也是这类需要长期稳定运行的工况。
CL-109的设计思路很明确，把现场用得上的功能做扎实，不堆花哨的东西。它的外壳通过IP-65认证，这个等级意味着防尘完全、防喷水，室外安装或潮湿车间里能扛住，现场多半会再配一个防水箱，双保险。显示屏用的是3 1/2位、0.8英寸的大LCD，耐温到90℃不变黑，夏天暴晒或蒸汽环境里读数不会发糊，这一点在泳池机房和加氯间特别实用。
测量精度标称±2% full scale，在0~20.00 ppm量程内属于工业在线仪表的常规水平，用于加氯控制够用，用于精确投加核算则需要配合定期标定。STDBY功能是这款表比较实用的一个细节：换探头、清洗电极时按一下，继电器不会误动作，加药泵不会因为校正期间的假信号猛灌药。

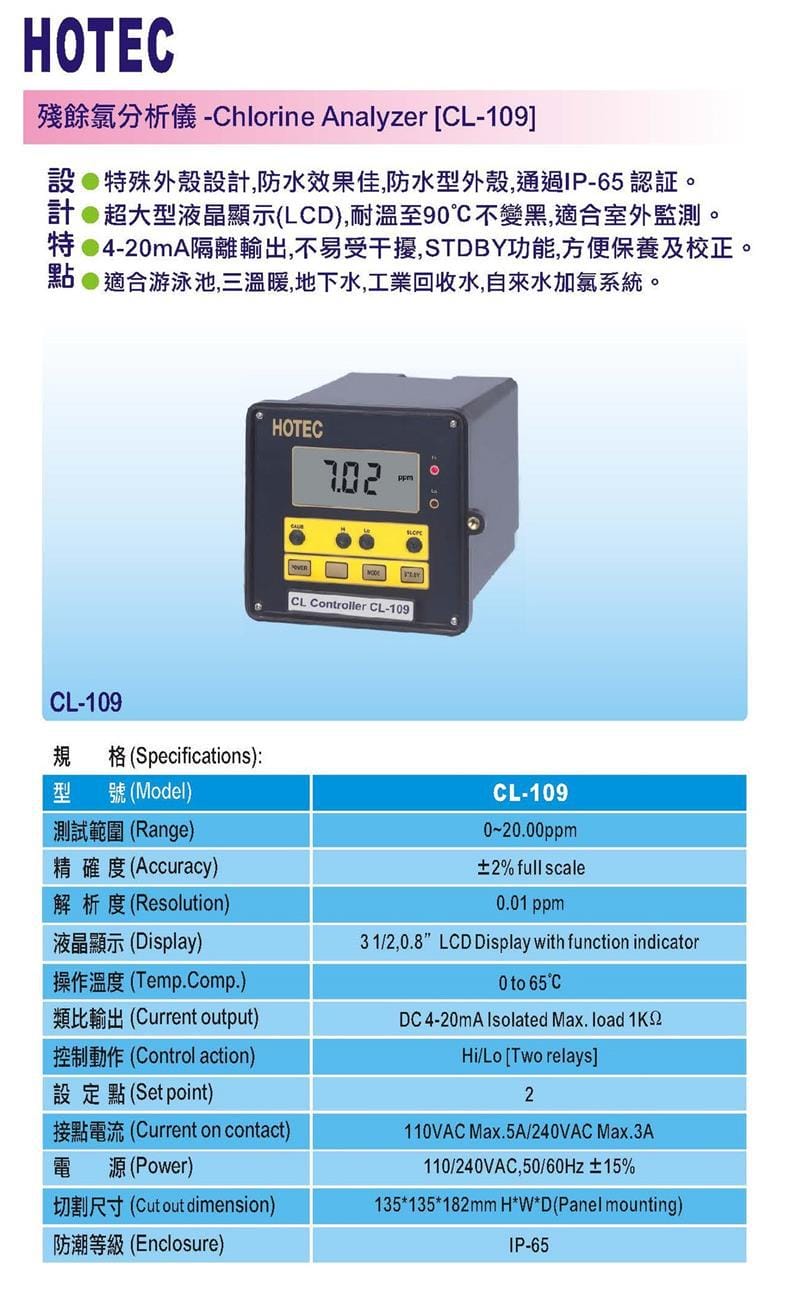

CL-109是全系列唯一在售规格，参数如下表。量程0~20.00 ppm覆盖了从泳池余氯（通常0.3~1.0 ppm）到工业循环水加氯（常在1~5 ppm）的常见区间，上限20 ppm留出了高浓度冲击时的读数余量。
| 参数名称 | 参数值 |
|---|---|
| 型号 | CL-109 |
| 测试范围 | 0~20.00 ppm |
| 精确度 | ±2% full scale |
| 分辨率 | 0.01 ppm |
| 液晶显示 | 3 1/2位，0.8英寸LCD，带功能指示 |
| 操作温度 | 0~65℃ |
| 类比输出 | DC 4-20mA隔离，最大负载1KΩ |
| 控制动作 | Hi/Lo两组继电器 |
| 设定点 | 2个 |
| 接点电流 | 110VAC Max.5A / 240VAC Max.3A |
| 电源 | 110/240VAC，50/60Hz±15% |
| 切割尺寸 | 135×135×182 mm（面板安装） |
| 防潮等级 | IP-65 |
电源支持110V和240V两种交流输入，出口项目和国内项目都能直接接。4-20mA输出为隔离型，最大负载1KΩ，接PLC或记录仪时注意回路总电阻别超。继电器触点容量110VAC/5A、240VAC/3A，直接驱动小功率加药泵或电磁阀可以，带大功率设备必须经中间继电器过渡。
余氯监测的需求分布很散，但集中在水处理相关的几个环节。CL-109的应用面基本覆盖了这些场景，从民用休闲水体到工业循环水都有对应案例。
这些场景有一个共同点：余氯值需要连续记录，并且超过或低于设定值时要有动作。泳池靠它联动加药泵维持消毒余量，自来水厂靠它判断加氯量是否到位，工业回收水则更多用于确认排放前余氯已衰减到许可范围。CL-109的两组继电器和4-20mA输出正好对应这两种需求——报警和控制。
CL-109是面板安装式仪表，安装前需要在控制柜面板上按135×135×182 mm的切割尺寸开孔，仪表从前方推入、后方固定。这个尺寸在标准仪表柜上比较常见，替换旧表时开孔往往能直接对上。安装位置建议选干燥、无强腐蚀性气体的室内；如果必须装在室外，要么加防水箱，要么确认IP-65防护在安装后仍然有效——面板开孔后密封靠仪表边框和柜面贴合，柜面不平整会破坏防护。
电气接线按以下顺序处理：
传感器和电极的安装位置要保证水流能持续经过探头，取样点尽量选在加氯后混合充分的位置，避免死水区导致读数滞后。
余氯仪表用得好不好，七分靠维护。电极表面结垢或污染是精度下降最常见的原因，定期清洁传感器和电极是必须做的功课，清洁周期取决于水质，脏水可能一周一次，干净水体可以拉长到一个月。校正时务必使用STDBY功能，否则校正过程中输出信号会异常，联动加药设备可能误动作。
还有一点容易被忽略：校正用的标准液浓度和温度要与实际工况接近，否则标定曲线和现场条件对不上，读数会系统性偏移。
余氯在线监测这几年的变化，最直接的是环保监管把数据从'参考'变成了'依据'。以前不少泳池和 small 水厂靠人工比色法一天测几次，现在排放口和加氯环节要求连续记录，数据要能追溯。这个变化对仪表的要求落在两个具体指标上：一是输出信号要能进数据采集系统，4-20mA隔离输出成了基本配置；二是仪表要有报警和联锁动作，余氯超标或不足时能自动响应，不能只显示不动作。CL-109的Hi/Lo继电器和隔离输出正好卡在这个需求上。
另一个趋势是加氯工艺本身在精细化。自来水厂从'保证有余氯'转向'精确控制余氯'，加药量要跟着在线读数实时调整。这对仪表的分辨率和响应速度提出了更高要求，0.01 ppm的分辨率在低量程段控制时才有意义。工业循环水方面，余氯监测开始和腐蚀控制、微生物控制挂钩，监测点从单一排放口扩展到多个工艺节点，仪表的安装密度在增加。
某室内泳池的循环水系统原来靠人工每天测两次余氯，加药泵定时运行，水质波动大。改造成CL-109在线监测后，仪表装在机房控制柜面板上，4-20mA信号接加药泵控制器，Hi/Lo继电器分别设定上限1.0 ppm和下限0.3 ppm。余氯低于下限时加药泵启动，高于上限时停泵并报警。运行后泳池余氯稳定在0.4~0.8 ppm区间，人工检测频次从每天两次降到每周一次复核。
某乡镇水厂加氯工序需要连续记录出厂水余氯，环保部门要求数据可追溯。CL-109安装在加氯间控制柜上，4-20mA输出接无纸记录仪，同时一组继电器接报警灯。操作人员根据在线读数调整加氯阀开度，出厂水余氯控制在0.5~1.0 ppm。STDBY功能在每周电极清洗时使用，避免了清洗期间误报警。运行一年后电极更换一次，仪表本身未出现故障。
某电子厂回收水处理系统在排放前需要确认余氯已衰减到0.1 ppm以下。CL-109装在排放监测点，4-20mA信号接入中控PLC，继电器设定在0.1 ppm报警。由于回收水中杂质较多，电极清洁周期缩短到每周一次，操作人员利用STDBY功能在清洁时暂切控制输出，清洁完成后重新投运。这个案例里仪表的IP-65防护和隔离输出是关键，现场湿度大、电磁干扰强，非隔离输出容易受扰。
