Hamilton 哈美顿 OXYFERM FDA 溶解氧电极

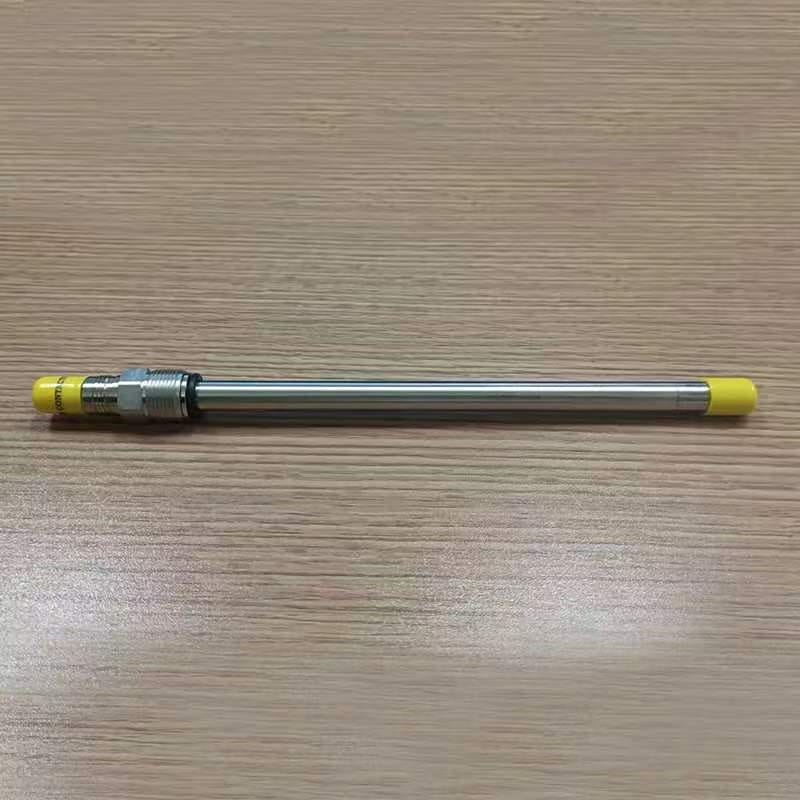

Hamilton OXYFERM FDA 是一款面向高卫生标准工艺的溶解氧电极，膜材质符合 FDA 认证要求，壳体采用 316L 不锈钢并做 N5 级抛光。它适合装在发酵罐、纯化水管路和卫生级灌装线上，测的是工艺介质里的溶解氧浓度，量程覆盖从 10 ppb 到 40 ppm。这款电极只有 OXYFERM FDA 一个型号，但提供 12 mm 和 25 mm 两种轴径，选型时的核心判断就落在轴径和电气类型上。

核心特点

OXYFERM FDA 的膜片与不锈钢外壳是一体化成型的，不是靠压圈把膜压在外壳端面上。这个结构差别带来的直接好处是密封面少了一道，蒸汽灭菌和 CIP/SIP 反复冷热冲击之后，膜片位移和渗漏的概率更低。零点漂移小、响应快、预热时间短这几项在发酵工艺里比精度指标更影响使用体验——灭菌结束后罐体降温、重新通气，电极得在最短时间内给出可信读数。

内电极是模块化的，膜片和电解液更换时不用报废整支电极。对连续生产线上多支电极轮换使用的用户来说，这个设计把运维成本压下来的方式很实在：备件只备内电极和膜片，外壳和连接件可以长期复用。

膜材质符合 FDA 认证要求，适用于与药品、食品直接接触的工艺。
膜片与不锈钢外壳一体化成型，密封点少，耐灭菌循环。
内电极模块化，支持单独更换，不必整支报废。
提供 12 mm 与 25 mm 两种轴径，对应不同工艺接口。
表面粗糙度 Ra < 0.4 μm，N5 级抛光，不易挂料。

技术参数

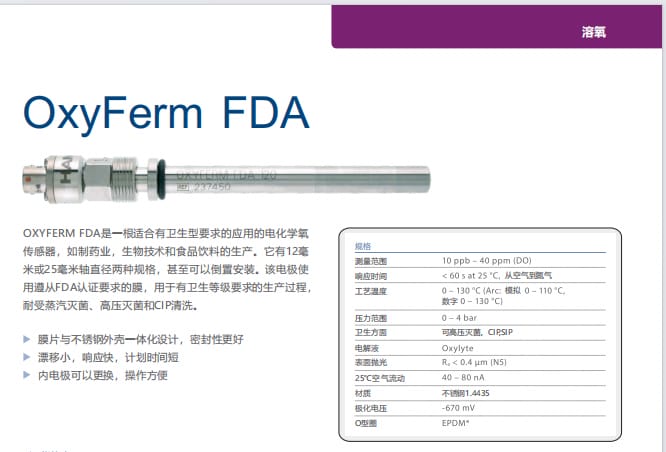

下面这张表是 OXYFERM FDA 的完整参数。模拟型和数字型的工艺温度上限不同，这一点在选型时容易被忽略——如果你的灭菌温度稳定在 125–130 ℃，模拟型就不够用，必须选数字型。测量范围和输出信号是共性参数，两种轴径、两种电气类型都一致。

参数项目	技术指标
测量范围	10 ppb – 40 ppm (DO)
响应时间	< 60 s（25 ℃，空气至氮气切换）
工艺温度	0 – 130 ℃（模拟型 0–110 ℃；数字型 0–130 ℃）
工作压力	0 – 4 bar
电解液	Oxylyte
表面光洁度	Ra < 0.4 μm（N5 级抛光）
信号输出	25 ℃空气饱和状态下：40 – 80 nA
壳体材质	不锈钢 1.4435 (316L)
极化电压	-670 mV
密封圈材质	EPDM
可选轴径	12 mm / 25 mm

12 mm 轴径与 25 mm 轴径的区别

12 mm 轴径对应的是小口径管道、实验室规模反应器和小型发酵罐的接口。25 mm 轴径用在中试和 production 规模的罐体上，安装座更大，插入深度和密封面也更长。两种轴径的电极本体电气性能完全相同，差别只在机械接口，所以轴径选择取决于现场已有的安装座规格——换电极之前先量一下原接口，比对着样本选更稳妥。

模拟型与数字型的选择

模拟型输出的是 nA 级电流信号，必须配变送器才能接入控制系统，工艺温度上限 110 ℃。数字型内置了信号处理电路，直接输出数字通信协议，工艺温度上限 130 ℃。如果你的灭菌工艺在 121 ℃ 或 134 ℃ 条件下运行，数字型是唯一选择。模拟型适合已有变送器、预算有限、灭菌温度不超过 110 ℃ 的场合。

应用行业

OXYFERM FDA 的主战场是制药和生物技术领域的无菌发酵与细胞培养。这类工艺对溶解氧的监控要求不是“测得到”，而是“测了之后能作为批记录的一部分”——电极本身要经得起反复灭菌，读数要在批次之间保持一致，校准和更换记录要能追溯。FDA 认证的膜材质和 316L 不锈钢壳体就是为这个场景准备的。

食品饮料行业用这款电极，多半是在乳制品、啤酒酿造和饮料灌装的卫生级管路上。这些场合的灭菌频次可能不如制药高，但清洗要求同样严格，CIP 在线清洗的碱液和酸液对密封件和膜片有腐蚀性，EPDM 密封圈和一体化膜片结构在这方面的耐受性比普通结构更好。

制药工业：无菌发酵、纯化水系统、配液工艺。
生物技术：细胞培养、生物反应器溶氧监测。
食品饮料：乳制品、啤酒酿造、饮料灌装卫生级生产线。
环保水务：对水质洁净度和微生物控制要求严格的湿法处理环节。

安装条件

安装位置的选择比安装方式本身更影响测量效果。电极膜头必须浸没在流动的工艺介质中，而且要避开气泡容易聚集的死角。发酵罐上通常装在罐壁侧下方，让膜头朝向罐内流体方向；管道安装则优先选在水平管段的上半部或垂直上升管段，避免气泡在膜面停留造成读数虚高。

接口方面，12 mm 和 25 mm 轴径各自对应不同规格的卫生级卡套或螺纹接头，选接头时材质要和管道一致——316L 配 316L，不要混用碳钢件。电气连接上，模拟型需要接 4-20 mA 或 0-10 V 变送器，数字型直接接入支持对应通信协议的控制系统。两种类型的电缆都建议走独立桥架，远离变频器和动力电缆。

确认现场接口轴径，选择 12 mm 或 25 mm 对应型号。
配好同材质的卫生级卡套或螺纹接头，检查密封面有无划伤。
将电极装入接口，按正装、侧装或倒置均可，确保膜头朝下或顺应流向。
接入变送器或控制系统，模拟型注意信号线屏蔽层单端接地。
通入工艺介质稳定至少 30 分钟，待温度和压力平衡后再校准。

注意事项

灭菌兼容性方面，OXYFERM FDA 完全耐受蒸汽灭菌、高压灭菌和 CIP/SIP 在线清洗，但有两条线不能碰：温度不超过 130 ℃，压力不超过 4 bar。超温会加速膜片老化和电解液变质，超压可能让膜片从外壳上剥离。数字型可以把温度用到 130 ℃，模拟型的安全上限是 110 ℃，这个差别在灭菌程序设定时要核对清楚。

极化是首次使用和长期停用后重新启用时绕不开的一步。电极必须施加 -670 mV 极化电压至少 1–2 小时，让内部电化学体系达到稳定状态。没极化到位就校准，读数是漂的，校完也没意义。

膜片属电化学消耗件，建议每 3–6 个月检查透光率和完整性。
膜片发黄、破损或出现结晶，必须立即更换，不要凑合使用。
拆卸存放时保持膜头浸泡在专用保存液中，严禁干燥放置。
抛光面易划伤，只能用软布和中性清洗剂，禁用钢丝球和强酸强碱。
用于 GMP/FDA 监管产线时，保存好序列号、校准报告和更换记录。

选型指南

OXYFERM FDA 只有一个型号名称，但实际订货时要同时确定三件事：轴径、电气类型、安装接头。轴径看现场接口，12 mm 用于小口径管道和实验室规模反应器，25 mm 用于中试及 production 规模罐体。电气类型看灭菌温度——工艺温度超过 110 ℃ 就必须选数字型，110 ℃ 以下且已有变送器的场合，模拟型更经济。

一个具体的判断方式：如果你的发酵罐灭菌程序是 121 ℃、30 分钟，选数字型；如果是 100 ℃ 以下的巴氏杀菌或常温清洗工艺，模拟型够用。接头和密封圈属于配套件，选型时一并确认材质，EPDM 密封圈是标配，如果工艺介质对 EPDM 有兼容性问题，需要单独确认替代方案。电极本身不区分量程，10 ppb – 40 ppm 覆盖了从纯化水到发酵液的全部常见工况，选型时不必在量程上纠结。
