南方泵业BP静音管中泵：结构限制与选型边界

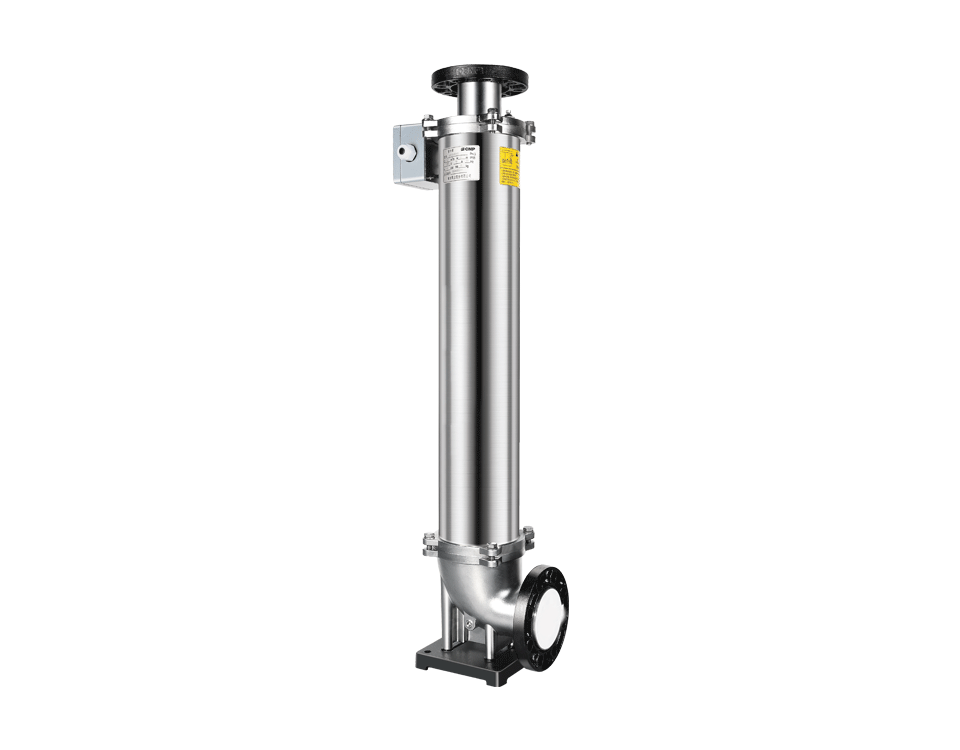

南方泵业的BP静音管中泵属于管道内置式离心泵，电机和泵体一起浸没在输送介质里，靠介质流动把电机热量带走。这个结构决定了它的优点和边界：占地小、噪声低，但介质温度、pH值和进口压力都有明确上限。本文以BP系列为主型号，把它的性能区间、适用行业和现场安装要注意的地方一次说清楚。
核心特点
结构逻辑与静音路径
BP静音管中泵的泵体直接接入管道，不像传统端吸泵那样需要单独做基础和联轴器对中。连接件少了，机房布置可以压缩，改造项目里这点比新建项目更实用。电机采用潜水式结构，整机防护等级做到IP68，输送介质从电机表面流过，热量被持续带走，所以它不适合在断流或低流量工况下长时间运行。
噪声控制不是靠单一措施。隔音外壳、柔性连接装置和潜水电机三者配合，把运行振动和空气噪声压下来。住宅二次供水和暖通空调机房对噪声敏感，BP系列在这类场合比普通管道泵有优势。过流部件用不锈钢材质，适合清水以及物理化学性质类似水的液体，介质pH值限定在6.5到8.5之间。
- 泵体嵌入管路，法兰连接少，占机房面积小。
- 电机浸没在介质中，靠介质流动散热，不能干转。
- 隔音外壳加柔性连接，运行噪声低于常规端吸泵。
- 过流部件为不锈钢，适合清水及类似水的液体。
- 整机防护等级IP68，可在潮湿环境或短时浸水条件下运行。
性能边界
这个系列的性能区间拉得比较宽。流量从30m³/h到60m³/h，扬程从16m到214m，功率覆盖3kW到22kW。同一个系列里，不同规格对应不同的叶轮和电机组合，选型时不能只看功率，要拿流量和扬程的工作点去对曲线。介质温度上限25℃，这个数字比很多管道泵低，现场如果输送的是热水，得先确认温度有没有超标。
技术参数
系列参数总表
BP系列当前合并后的参数范围如下。这些数值是系列覆盖值，具体到某一个规格，流量和扬程不能同时取上限。
| 参数名称 | 参数值 |
|---|
| 型号 | BP（南方泵业静音管中泵系列） |
| 流量范围 | 30m³/h～60m³/h |
| 扬程范围 | 16m～214m |
| 功率范围 | 3kW～22kW |
| 液体温度 | ≤25℃ |
| 介质pH值 | 6.5～8.5 |
| 环境温度 | 4℃～40℃ |
| 电源 | 3×380V，50Hz |
| 频率可调范围 | 30～50Hz |
| 防护等级 | IP68 |
| 过流部件材质 | 不锈钢 |
| 泵进口压力 | ≤7bar |
参数边界解读
表格里液体温度≤25℃和介质pH值6.5～8.5是两项介质侧硬约束。环境温度4℃～40℃是安装侧要求。频率50Hz、可调范围30～50Hz，意味着这个系列可以配变频器做变流量运行，但低频长期运行时电机散热余量会变小。泵进口压力≤7bar，超过这个值要核对机械密封和泵体承压。
流量30～60m³/h、扬程16～214m、功率3～22kW这三个参数是联动的。同一台BP泵，流量加大，扬程会下降；扬程要求高，流量就得往曲线左侧选。所以技术参数表只能给范围，不能替代选型曲线。
应用行业
供水系统是BP系列用得最多的场合。水厂过滤与输送、分区送水、主管增压以及高层建筑二次供水，这些工况的介质基本是常温清水，pH值接近中性，和BP的材质与温度条件对得上。高层二次供水对噪声敏感，管中泵嵌入管路的安装方式也能省掉独立泵房的一部分空间。
工业增压和消防系统里，BP可以用于流程水系统、清洗系统和高压冲洗系统的增压环节。消防系统要看当地规范对泵组认证的要求，BP本身是泵体单元，成套消防泵组还要配控制柜和压力罐。暖通空调方面，中央空调冷却水循环和供暖热水输送都在适用范围内，但供暖热水温度如果超过25℃，就不能直接用常温型BP，需要换耐高温配置。
- 水厂过滤与输送、分区送水、主管增压、高层二次供水。
- 流程水系统、清洗系统、高压冲洗系统、消防增压。
- 中央空调冷却水循环、供暖系统热水输送。
- 污水处理、纯水制备、中水回用等环保水处理环节。
- 海水淡化、风力发电冷却等空间受限场合。
环保水处理里要留意介质状态。污水处理如果含纤维、颗粒或含固量高，普通不锈钢过流件会磨损或堵塞，BP在这种工况下通常只适合放在清水段或反渗透进水段。海水淡化也是同样道理，淡化后的水可以用，直接抽海水要单独确认氯离子浓度和材质等级。
安装条件
BP静音管中泵对安装环境有明确要求。泵运行地点应无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或水蒸气。环境温度保持在4℃到40℃之间。这些条件看着普通，但在化工车间、锅炉房或沿海高湿场所，现场空气往往不满足，需要做隔间或通风处理。
管道接入前要核对口径和法兰标准。泵体直接嵌入管道，前后需要留出足够的直管段，进口侧尤其不能紧贴弯头或阀门，否则流量会偏。泵进口压力不超过7bar，进口压力过高时要加装减压装置或在订货时提出承压要求。
- 确认安装点无爆炸性粉尘、无腐蚀性气体，环境温度在4℃到40℃。
- 核对管道口径与泵体接口，法兰螺栓按对角顺序均匀紧固。
- 在进口管路上装压力表，确认静压不超过7bar。
- 按3×380V、50Hz接线，点动确认转向后再连续运行。
- 首次启动前排净管道空气，记录空载电流和振动值。
维护方面，定期检查电机接口和管道连接处的密封性。管中泵拆装比普通泵麻烦，安装时把检修空间留出来，不然后期换密封或电机要割管。
注意事项
介质温度不超过25℃是BP系列最容易被忽略的一条。很多现场看到不锈钢泵体就默认可以打热水，实际这个系列的电机靠介质散热，水温高了电机绕组温度会跟着上去。pH值要控制在6.5到8.5之间，超出这个范围要换耐腐蚀材质或改选其他泵型。
泵不能干转。电机浸没在介质中，没有介质流过电机表面，热量带不走，短时间就能烧电机。变频运行在30到50Hz之间，低频运行时流量下降，电机表面流速也跟着降，要确认散热余量。IP68是防护等级，不代表可以长期泡在腐蚀性液体里，也不代表接线腔可以敞开。
- 介质温度超过25℃时，不要直接选常温型BP。
- 介质pH值超出6.5到8.5时，先确认材质兼容性。
- 泵进口压力超过7bar时，需加装减压装置或特殊订货。
- 含颗粒、纤维或高含固量介质，不宜直接通过BP泵体。
- 长期低频运行要核算电机散热，必要时提高最低运行频率。
还有一点是电气侧的。电源要求3×380V，接线后要确认转向。管中泵转向反了，流量和扬程都会明显偏离曲线，长时间反转还可能损坏叶轮。现场如果配了变频器，载波频率和加减速时间也要按电机要求设置，不要直接套用普通水泵的参数。
选型建议
按工况卡边界
BP是一个系列，不是单一规格。选型时先把工况点定下来：设计流量、设计扬程、介质温度、pH值、进口压力。这五项里缺任何一项，曲线都画不准。流量在30到60m³/h之间、扬程在16到214m之间、功率在3到22kW之间的工况，可以直接在BP系列里找对应规格。流量低于30m³/h或扬程低于16m的场合，BP系列偏大，选小一号的管道泵更经济。
扬程接近214m时，要确认是单泵运行还是多泵并联。BP系列覆盖到214m，但高扬程点对应的流量通常偏小，如果同时要求大流量和高扬程，单台BP可能落不到高效区，这时要么选更大功率规格，要么考虑多级泵方案。功率3kW到22kW的跨度不小，电机配置不同，启动方式也要跟着变。
| 工况条件 | 选型判断 |
|---|
| 流量30～60m³/h，扬程16～214m | 可在BP系列内按曲线选对应规格 |
| 流量低于30m³/h | BP偏大，建议选小流量管道泵 |
| 介质温度高于25℃ | 常温型BP不适用，需耐高温配置 |
| pH值超出6.5～8.5 | 确认不锈钢兼容性，必要时换材质 |
| 进口压力高于7bar | 加装减压装置或提出特殊承压要求 |
| 含颗粒、纤维介质 | 不宜直接选BP，需前置过滤或换泵型 |
变频与最终确认
如果现场已经确定用BP，变频配置要一并考虑。频率可调范围30到50Hz，配变频器后可以按压力或流量做恒压供水，但最低频率不能随意往下设。低频时电机散热变差，长时间跑在30Hz附近要确认介质温度有没有留余量。
实际判断是这样：把介质温度、pH值、进口压力这三项先卡一遍，任何一项超限，都不要只在BP系列里调规格，要直接换材质或换泵型。参数表上的流量和扬程范围只说明系列覆盖能力，具体到项目，还是让厂家用工作点出曲线，再核对电机功率和汽蚀余量。
产品概述
BP系列采用一体式静音设计，有效的降低了水泵运行时的噪音。为了增加水泵使用寿命，让运输介质充分经过电机表面，及时带走热量。产品具有低噪、环保及结构紧凑、外观美观、重量轻、使用维护方便、可靠性高等特点。
产品参数
| 技术参数 | 流量：30m³/h~60m³/h
●扬程：16m~214m
●功率：3kw~22kw
●液体温度：≤25℃
●频率：50Hz |
| 电机 | BP系列产品均配高效率的潜水电机。电机架的制造有领先的技术和可靠的质量保证体系。电机接口符合NEMA工业安装标准尺寸。
●电源：3×380V
●频率：30-50Hz
●防护等级：IP68 |
| 运行条件 | ●安装环境要求：泵运行地点应无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或者水蒸气
●介质温度：≤25℃
●环境温度：4℃～40℃
●泵进口压力：≤7bar
●介质pH值：6.5～8.5 |
| 应用 | BP是一种多用途产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围。
●供水：水厂过滤与输送，水厂分区送水、主管增压、高层建筑二次供水
●工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统 |
| 材质 | ●不锈钢 |
