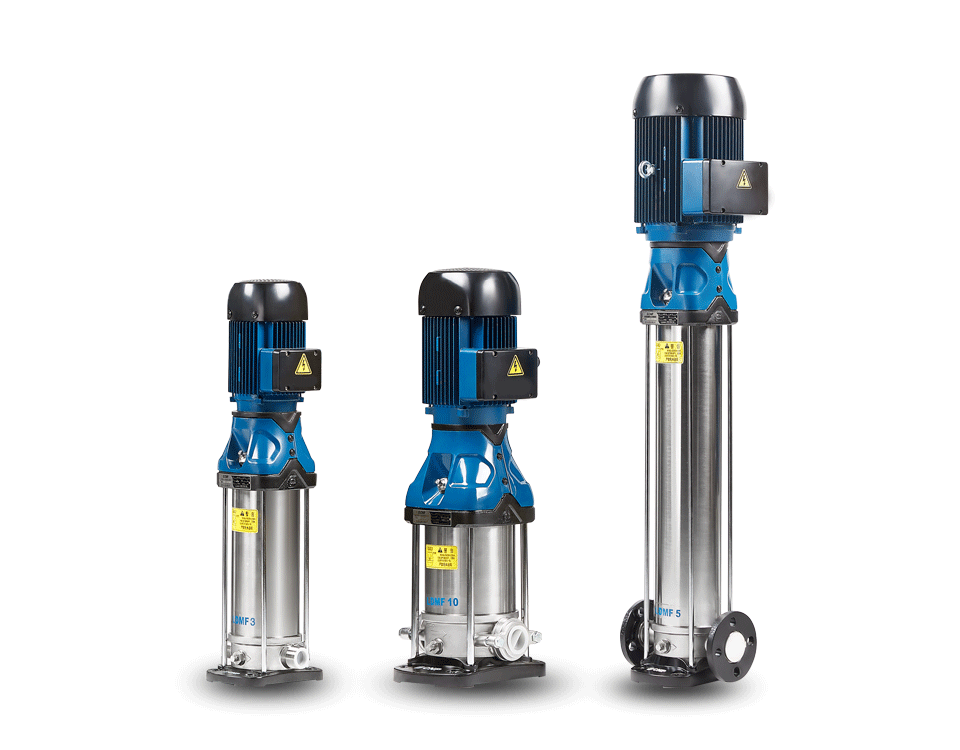

南方泵业 LDMF 低汽蚀余量立式多级离心泵
南方泵业 LDMF 是立式多级离心泵里专门对付进口压力不够、介质温度偏高的一类。它的设计重点不是把流量做得多大，而是把泵进口流道重新做过，让介质在进入首级叶轮之前尽量少产生气泡，汽蚀导致叶轮损坏、噪声上升的问题因此被压下去。锅炉给水、高温循环水、热交换介质输送这些场合，进口侧往往受限于管路长度、水箱高度或介质本身接近汽化温度，LDMF 就是为这类工况准备的。系列内按流量、扬程、常温型与热水型、304 与 316L 材质、单相与三相供电分出规格，下面按实际使用中会碰到的顺序展开。
核心特点
LDMF 最核心的一条是低汽蚀余量。泵进口流道经过优化，液体在首级叶轮入口处的压力分布更均匀，必需汽蚀余量比常规立式多级泵低，这在吸入侧条件吃紧的现场很关键。液体温度支持 -15℃ 到 +120℃，常温型覆盖 -15℃ 至 70℃，热水型覆盖 -15℃ 至 120℃，高温介质输送不用额外做降温处理。能效指标达到 MEI≥0.7，长时间连续运行时电耗差别会体现出来。
- 进口流道优化后，泵在低进口压力下仍能维持稳定运行，汽蚀损伤风险下降
- 常温型与热水型覆盖 -15℃ 至 120℃，热水型对应高温循环介质
- 能效指标 MEI≥0.7，适合连续运行的锅炉给水与循环系统
- 全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F
- 过流部件可选 304 或 316L 不锈钢，316L 用于腐蚀性更强的介质
- 立式结构占用地面小，重量轻，检修时不必拆大范围管路
LDMF 系列内部并不是一个单一配置。同样一台立式多级泵，流量从 1.2m³/h 到 14m³/h、扬程从 9m 到 253m 之间分成若干水力规格，用户拿到的是按实际工况点选出来的那一档。温度上分常温型和热水型，材质上分 304 和 316L，供电上又有单相 220V 与三相 220/380V、380V 的区别。小流量场合常用单相供电，流量和扬程上去以后基本都走三相。介质有腐蚀性时选 316L，普通热水或锅炉给水用 304 即可。
技术参数
下面这些参数是 LDMF 系列的可选范围，不是单台泵同时具备的数值。实际选型时流量和扬程要落在同一档水力模型上，温度、材质、电压再按工况叠加。表里没有列出的接口尺寸、法兰标准一类信息，需要按具体规格向厂家确认，因为不同流量档之间并不通用。
| 参数名称 | 参数值 |
|---|
| 型号 | LDMF |
| 流量范围 | 1.2m³/h ～ 14m³/h |
| 扬程范围 | 9m ～ 253m |
| 功率范围 | 0.37kW ～ 11kW |
| 液体温度（常温型） | -15℃ ～ +70℃ |
| 液体温度（热水型） | -15℃ ～ +120℃ |
| 环境温度 | 最高 +40℃ |
| 海拔高度 | 最高 1000m |
| 频率 | 50Hz |
| 电压 | 1×220V、3×220/380V、3×380V |
| 材质 | 不锈钢 304 或 316L |
| 能效指标 | MEI≥0.7 |
| 电机防护等级 | IP55 |
| 电机绝缘等级 | F |
流量 1.2m³/h 这一端对应小型锅炉补水、单台换热器循环或实验室级的热水回路，管路通常不粗，单相 220V 供电就能带动。14m³/h 这一端对应多台设备并联或较大换热负荷，需要三相电源。扬程 253m 是系列上限，意味着它可以串联多级叶轮把压力推到较高水平，锅炉给水那种要克服系统背压的场合用的就是高扬程档。功率 0.37kW 到 11kW 的跨度也说明，同一系列里既有小功率单相规格，也有 11kW 的三相规格，电机配置不能只看泵头。
温度与材质
常温型和热水型的分界在 70℃。介质长期高于 70℃ 就必须选热水型，否则电机侧和密封侧的材料耐受会出问题。304 不锈钢能应付锅炉给水、普通热水、余热回收水这类介质；316L 增加了钼元素，对含氯离子、弱酸碱或腐蚀性稍强的化工介质更合适。材质选择直接关系过流部件的寿命，这个参数别小看。
电气与运行条件
50Hz 电源下，单相规格为 1×220V，三相规格有 3×220/380V 和 3×380V 两种。现场电源制式不同，订货时要讲清楚，电压不匹配会直接影响电机输出和温升。环境温度最高 +40℃、海拔最高 1000m 是标准使用边界，超出这个范围泵本身不会立刻失效，但电机冷却效果下降，需要配更高功率的电机来补偿。IP55 防护和 F 级绝缘保证了它在湿热车间、泵房内长期运行时不容易因潮气或粉尘出故障。
应用行业
LDMF 的用武之地集中在介质温度偏高、进口侧压力偏低的流程里。锅炉给水是典型场景，软化水箱往往放在低位，泵进口承受的是水温对应汽化压力以上的那一小段余量，普通泵容易在这里出汽蚀。冶金、焦化、化工的高温循环水同样如此，介质温度接近沸点，循环回路又长，进口侧静压有限。水暖、余热利用、封闭回路热水循环和热交换介质输送，则更多用到它对高温介质的适应能力和立式安装省空间的优势。
- 工业锅炉给水系统，按锅炉压力选对应扬程档
- 冶金、焦化、化工的高温循环水输送
- 水暖系统与余热回收装置的循环增压
- 管路或封闭回路中的热水循环
- 冷却水、热媒等热交换介质的输送
行业不同，配置取舍也不一样。锅炉给水一般优先看扬程和热水型温度上限，材质用 304 就能满足。化工和焦化介质如果带有腐蚀性，316L 是更稳妥的选择，虽然泵体成本会高一些。余热利用和封闭热水循环的流量通常不大，1.2m³/h 到 14m³/h 范围内的中低档规格就能覆盖，重点反而落在进口压力核算上，因为这类系统的膨胀水箱高度和管路损失经常被低估。
安装条件
立式多级泵对安装位置的占地要求不高，但对进口侧条件很敏感。LDMF 的低汽蚀余量设计能扩大安全范围，不等于可以忽略进口压力核算。安装前要按现场的大气压力、介质温度、进口管路损失和泵的 NPSH 曲线算一遍，确认进口侧有足够的有效压力。闭式系统里 Pb 取系统压力，开式水箱则按当地大气压力取，通常按 1bar 估算。
进口压力核算
可用公式 H = Pb×10.2 - NPSH - Hf - Hv - Hs 估算可用进口压力余量，H 为正值才说明进口侧不会发生汽蚀。式中 Pb 是大气压力或闭式系统压力，NPSH 从泵的 NPSH 曲线上读取，Hf 是入口管路损失，Hv 是介质在当前温度下的汽化压力，Hs 是最小 0.5m 水头的安全余量。这个计算最好在选定流量和温度之后再做，因为 NPSH 随流量变化。
- 确认系统是开式还是闭式，据此确定 Pb 的取值
- 按实际流量在 NPSH 曲线上读取对应的净正吸头值
- 计算从水箱到泵进口的直管、弯头、阀门带来的管路损失 Hf
- 根据介质最高温度查汽化压力 Hv
- 预留至少 0.5m 水头的安全余量 Hs，代入公式校核
环境与供电
泵的标准使用环境是环境温度不超过 +40℃、海拔不超过 1000m。现场如果夏天泵房温度长期超过 40℃，或者安装地点在高原，空气密度低会让电机散热变差，这时要选更大一档功率的电机，而不是硬套标准配置。电源方面要核对单相还是三相、电压等级是否与电机铭牌一致，立式泵通常装在设备附近，电源线和控制柜的位置也要在安装前留出来。
注意事项
运行中最需要防的是汽蚀。汽蚀一旦发生，表现是泵体噪声和振动上升、流量扬程下降，时间长了叶轮入口会出现蜂窝状蚀坑。LDMF 的进口流道优化降低了发生概率，但如果进口过滤器堵塞、水箱液位过低或介质温度超过设计值，汽蚀仍会出现。日常巡检要留意泵的声音和电流变化，异常时先查进口侧而不是先拆泵。
- 泵体噪声和振动上升、流量下降时，先查进口侧是否发生汽蚀
- 进口过滤器和管路杂质要定期清理，堵住会直接诱发汽蚀
- 叶轮和泵进口流道检查应纳入定期维护计划
- 介质含腐蚀成分时确认材质为 316L，不可用 304 代替
- 电源电压与电机铭牌必须一致，单相与三相不能混用
还有一点容易被忽略：原料中给出的流量、扬程、功率都是系列范围，具体到某一台泵时，这些数值会收窄到对应水力规格的实际值。样本上的参数只能用来初选，最终配置需要结合介质温度、进口压力、材质和电源逐项确认。尤其是高温工况，温度和进口压力是联动的，温度越高汽化压力越大，可用进口余量越小，选型时不能把这两个参数分开看。
选型指南
LDMF 只有一个系列名，但落到具体订货时，要先回答几个问题：介质温度多少、进口侧是开式还是闭式、流量和扬程落在哪个区间、介质有没有腐蚀性、现场是单相还是三相电。这几个答案基本能框定配置。下面把常见场景和对应的选择方向列出来，方便先做一轮初筛。
| 应用场景 | 优先选择方向 | 原因 |
|---|
| 小型锅炉给水、单台换热器补水 | 小流量档，流量接近 1.2m³/h 一端，单相 220V | 管路负荷小，单相供电即可，安装灵活 |
| 工业锅炉给水、系统背压较高 | 高扬程档，扬程向 253m 一端靠，三相 380V | 需要克服锅炉压力和管路阻力 |
| 高温循环水，介质温度 70℃ 至 120℃ | 热水型，材质 304，按流量选中档规格 | 温度超过常温型上限，必须用热水型 |
| 化工、焦化等带腐蚀性介质 | 316L 过流部件，热水型或常温型按温度定 | 316L 耐氯离子和弱酸碱腐蚀 |
| 余热回收、封闭热水循环 | 中低流量档，重点核算进口压力 | 系统膨胀水箱高度低，汽蚀风险集中在进口侧 |
| 泵房环境温度高或高原安装 | 在计算功率基础上加大一档电机 | 空气密度低，电机冷却能力下降 |
选型时最容易出错的是只盯流量和扬程，把进口压力核算放到最后。LDMF 虽然以低汽蚀余量见长，但它降低的是泵本身的必需汽蚀余量，系统能提供的有效汽蚀余量仍然取决于水箱高度、管路阻力和介质温度。正确的顺序是先按介质最高温度算出汽化压力，再核算进口侧有效余量，确认有 0.5m 水头以上的安全裕度，然后才去选流量扬程和材质。如果核算结果不通过，调整进口管路或提高水箱液位比换一台更大功率的泵更有效。
产品概述
LDMF系列是专为高温介质和进口条件较恶劣工况而研发的低汽蚀余量立式多级离心泵，泵进口流道经优化设计，有效提高泵的吸入性能、降低噪声，防止泵因汽蚀而产生的损坏。产品具有汽蚀性能优、结构紧凑、维护方便、可靠性高、使用寿命长、外形美观等特点。
产品参数
| 技术参数 | 流量：1.2m³/h～14m³/h
●扬程：9m～253m
●功率：0.37kW～11kW
●液体温度：≤25℃
●液体温度：-15℃～+120℃
●频率：50Hz |
| 电机 | ●电机为全封闭，风冷式二级标准电机
●防护等级：IP55
●绝缘等级：F
●标准电压：50Hz：1×220V
3×220/380V
3×380V |
| 运行条件 | ●稀薄、干净、非易燃易爆并不含固体颗粒、纤维或物理化学性质类似于水的液体
●液体温度：常温型-15℃至70℃
热水型：-15℃至120℃
●环境温度：更高+40℃
●海拔：更高1000m |
| 应用 | ●锅炉给水
●高温度循环用水场合
●冶金、焦化、轻纺、化工
●水暖及余热利用系统
●管路或封闭回路热水循环
●热交换介质的输送 |
| 材质 | ●不锈钢 |
最小进口压力
如果泵中的压力低于输送液体的蒸汽压力，可能发生汽蚀，为避免汽蚀，确保泵进口侧有一最小压力，更大吸程H[m]可按下式计算：
H=Pbx10.2-NPSH-Hf-Hv-Hs
Pb=大气压力（bar）
（大气压力可设定为1bar）
在闭式系统中，Pb为系统压力（bar）。
NPSH=净正吸头（m）
（可以从NPSH曲线上泵可能的更大流量处读取）
Hf=入口的管路损失（m）
Hv=汽化压力（m）
Hs=安全余量=最小0.5m水头
如计算所得H为正值，泵可在更大吸程H情况下运行。
如计算所得H为负值，必须有一最小进口压力为H的水头。
更大环境温度、海拔
当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P₂会有一定降低。泵在上述情况下运行时电机功率需加大。
