南方泵业 CDLF+CDH、HP 与 CDMF+CMH 高压泵采购对照
南方泵业 CDLF+CDH 和 HP 高压泵，跟 CDMF+CMH 系列现在合在一个产品页下，采购时容易看混。你如果是给超滤、反渗透、增压或高压冲洗选泵，先把这五个型号分清楚：CDLF、CDMF 是给水泵，CDH、CMH、HP 是高压泵，两台串起来才是一套高压系统。
核心特点
先说共性。这五个型号都走双泵串联的路子：CDLF 或 CDMF 先把水送到高压泵进口，CDH、CMH、HP 再往上加压。过流部件用 304 或 316L 不锈钢，输送的液体得是稀薄、干净、不含固体颗粒和纤维的。现场配智能保护器以后，干转、缺相、过载能报警停机，机械密封和叶轮不容易被烧坏。
差别在压力段和流量段。CDLF+CDH 和 HP 这套压力能到 46bar，流量覆盖 0.4 到 65 立方米每小时，适合大流量、高扬程的场合。CDMF+CMH 是参照欧洲标准做的，能效指标 MEI≥0.7，系统压力能到 48bar，CMH 泵本体最大工作压力 50bar，流量段在 0.5 到 29 立方米每小时，偏中小流量、对噪音和能耗敏感的现场。说实话，CDMF+CMH 在泵房噪音控制上比老款有优势，但大流量工况还是得看 CDLF+CDH 或 HP。
- 双泵串联，CDLF 或 CDMF 给水泵配 CDH、CMH、HP 高压泵。
- 过流部件用 304 或 316L 不锈钢，适合干净无颗粒液体。
- 支持智能保护器，对干转、缺相、过载做保护。
- CDMF+CMH 能效 MEI≥0.7，CDLF+CDH 和 HP 优化水力模型。
技术参数
参数别只看最大压力，流量和扬程要一起对。下面按型号把五个机型的定位和主要参数拆开，选型时拿你的工况点来套。
| 型号 | 角色 | 流量范围 | 扬程范围 | 功率范围 | 压力/能效 | 材质 |
|---|
| CDLF | 给水泵 | 0.4–65 m³/h | 110–718 m | 2.57–110 kW | 与 CDH 或 HP 串联后系统压力最高 46bar | 不锈钢 304 或 316L |
| CDH | 高压泵 | 随 CDLF 系统 | 随 CDLF 系统 | 随系统配置 | 系统压力最高 46bar | 不锈钢 304 或 316L |
| HP | 高压泵 | 随 CDLF 系统 | 随 CDLF 系统 | 随系统配置 | 系统压力最高 46bar | 不锈钢 304 或 316L |
| CDMF | 给水泵 | 0.5–29 m³/h | 108–478 m | 2.57–37 kW | 与 CMH 串联后系统压力最高 48bar，MEI≥0.7 | 不锈钢 304 或 316L |
| CMH | 高压泵 | 随 CDMF 系统 | 随 CDMF 系统 | 随系统配置 | 系统压力最高 48bar，最大工作压力 50bar | 不锈钢 304 或 316L |
| 项目 | 参数 |
|---|
| 液体温度 | 常温型 -15℃ 至 +70℃，热水型 -15℃ 至 +120℃ |
| 环境温度 | 最高 +40℃ |
| 海拔高度 | 最高 1000m |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 电源 | CDLF+CDH、HP 系列：50Hz，1×220-230/240V、3×200-220/346-380V、3×220-240/380-415V、3×380-415V；CDMF+CMH 系列：50Hz，1×220V、3×220/380V、3×380V |
应用行业
水处理是主力。超滤和反渗透的膜前加压，这两套系统都常用。CDLF+CDH 或 HP 适合大产水量的反渗透线，CDMF+CMH 适合中小型设备、一体化净水机和楼宇增压。高压冲洗、锅炉给水、冷凝系统、暖通空调、蒸馏和游泳池循环也能用，前提是介质干净。
- 水处理：超滤、反渗透系统的膜前高压输送。
- 供水增压：高层建筑、工业及民用供水系统。
- 高压冲洗：工业清洗、表面处理线上的高压水。
- 锅炉与冷凝：锅炉给水、冷凝系统补水。
- 暖通空调与泳池：循环水加压、蒸馏系统供水。
选型时别只看行业。电镀、印染这类带腐蚀性的场合，过流部件选 316L 更稳妥；普通自来水或纯水选 304 就能用。流量超过 30 立方米每小时，优先看 CDLF+CDH 或 HP，CDMF+CMH 的流量上限在 29 立方米每小时左右。
安装条件
安装前先把进口压力算清楚。泵进口侧压力不够，叶轮里就会汽蚀，声音像打石子，机械密封很快漏。原料里给的算法是 H = Pb×10.2 - NPSH - Hf - Hv - Hs，Pb 是大气压力，闭式系统里用系统压力；NPSH 从曲线上读；Hf 是入口管路损失；Hv 是汽化压力；Hs 是安全余量，最少留 0.5 米水头。
- 按公式算出进口侧可用压力，再和泵的 NPSH 需求对照。
- 检查入口管路，弯头和阀门别太多，避免 Hf 偏大。
- 环境温度超过 40℃ 或海拔超过 1000m，换更大功率电机。
- 基础要能承重，泵体水平和进出口方向按现场管路定。
- 开机前点动确认转向，再慢慢开出口阀到工况点。
维护不复杂，定期看机械密封和叶轮，把进口过滤器里的杂质清掉。介质里一旦有固体颗粒或纤维，密封和叶轮磨损会加快，这跟泵本身质量没关系，是工况超了。CDLF+CDH、HP、CDMF+CMH 都按这个要求来，没有哪一款能直接抽脏水。
注意事项
注意事项这块现场出问题最多，提前跟值班人员交代清楚，比坏了再修省事。
- 高压系统要设泄压保护，出口阀别长期关死。
- 介质必须稀薄干净，不含固体颗粒和纤维，否则先加过滤。
- 严格按 NPSH 计算留余量，汽蚀会损坏叶轮和密封。
- 常温型液体温度 -15℃ 至 +70℃，热水型到 +120℃，别超。
- 建议配智能保护器，防干转、缺相、过载，减少停机损失。
- 参数为参考值，订货前把流量、扬程、接口要求给技术人员确认。
成功案例
电镀厂含铬废水反渗透系统
某电镀厂含铬废水车间，反渗透系统原来用一台普通离心泵直接加压，膜前压力只到 20bar 左右，运行两周就得化学清洗，膜通量掉得快。车间把前处理过滤加强后，换成南方泵业 CDLF+CDH 组合，CDLF 做给水泵，CDH 做高压泵，过流部件选 316L。系统压力提到 35 到 40bar，膜前压力稳住了，清洗周期从两周延长到一个月左右。现场反馈泵体振动小，机械密封没有渗漏，值班人员不用天天盯着压力表。
自来水厂二级泵房加压单元
某自来水厂二级泵房的中区加压单元，高峰期高层用户末端压力忽高忽低，老泵房噪音大，电费也高。原来单泵硬顶，流量在 15 立方米每小时左右波动。后来改用 CDMF+CMH 组合，CDMF 给水，CMH 加压，利用 MEI≥0.7 的能效和较小的噪音。系统压力设在 10bar 上下，高峰时变频调节，末端压力稳了，泵房噪音降下来。现场反馈维护比老泵方便，机械密封和叶轮检查一次不用拆太多管路。
汽车零部件涂装线高压冲洗
某汽车零部件涂装线的高压冲洗工位，工件表面冲洗要求 40bar 左右，水质是过滤后的清水。原先用柱塞泵，压力波动大，喷嘴偶尔被水锤冲坏，维护频繁。后来换成 CDLF 给水泵配 HP 高压泵，过流部件 316L，系统压力控制在 46bar 以内。冲洗压力稳了，喷嘴寿命变长，停机次数减少。现场反馈这套组合启停平稳，只要进口过滤器按时清，没出过汽蚀问题。
选型时先看流量和扬程落在哪个区间，再看介质有没有腐蚀和颗粒，再拿 NPSH 算进口压力。CDLF+CDH、HP 适合大流量高扬程，CDMF+CMH 适合中小流量和能效噪音敏感的泵房；介质带颗粒就先加过滤，不然密封和叶轮撑不住。
产品概述

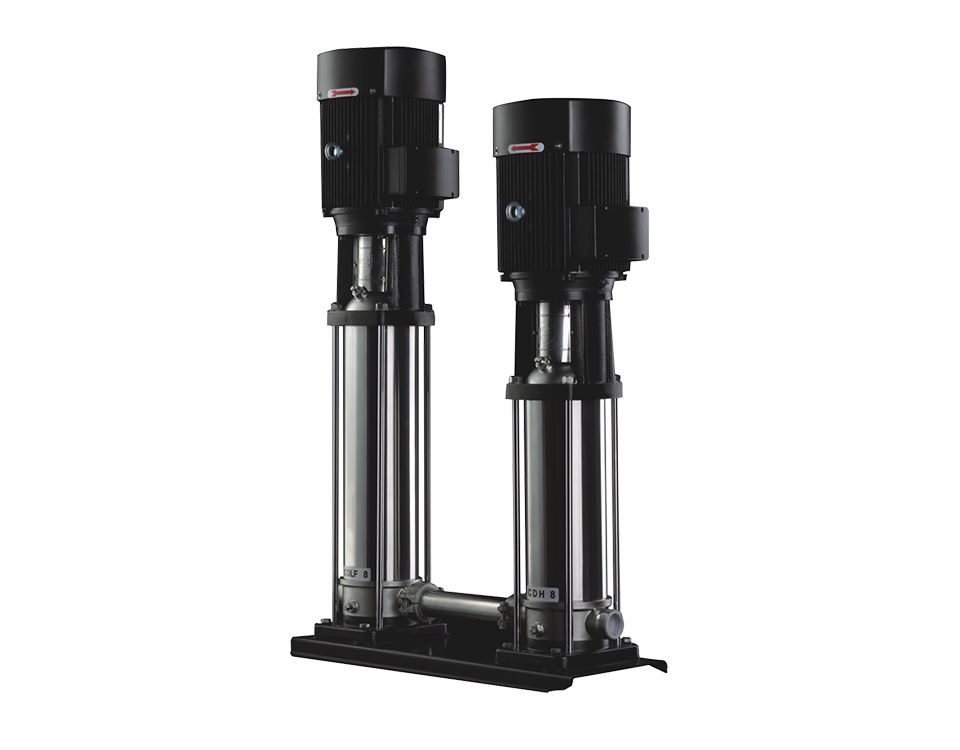

CDLF+CDH立式高压泵由两台立式多级离心泵串联组成双泵系统产生高压，HP卧式高压泵分单台和两台串联两种形式，叶轮采用背靠背安装以平衡巨大轴向力。
泵(一)CDH
CDLF+CDH串联组成双泵系统，能产生46bar高压。
台CDLF泵为给水泵，第二台CDH泵是特别设计用于高压应用的高压泵，本样本仅提供高压泵的技术信息。
CDH泵为安装标准电机的非自吸，立式多级鸭心泵，电机通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压简、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上，泵的旋转方向与给水泵相反，流道腔反置，所以输送液体的流向相反，耐压筒和机械密封只承受给水泵的出口压力，提高了可靠性。
泵(二)HP
泵分单台和两台串联两种形式，泵通过刚性联轴器与标准电机连接。
泵采用卧式安装。
叶轮采用背靠背安装，以达到泵自身平衡巨大轴向力的目的。
与液体接触流道部分司件材料采用不锈钢304或316。
产品参数
| 技术参数 | ●流量范围：0.4m³/h～65m³/h
●扬程范围：110m～718m
●环境温度：-15℃～+120℃ |
| 电机 | ●全封闭，风冷式二极标准电机
●防护等级: IP55
●绝缘等级:F
●电压: 50Hz:3x380V-415V
3x220-240/380-415V
3x200-220/346-380V
1x220-230/240V |
| 运行条件 | ●稀薄、干净，非易燃易爆并不含固体颗粒或纤维的液体
●液体温度:常温型-15°C至+ 70°C
热水型-15°C至+120°C
●环境温度:更高+40°C
●海拨更高1000m |
| 链接 | ●进出口联接：采用卡套式快装连接 |
| 特点 | ●高扬程
●采用标准电动机
●结构简单、可靠性好、高效节能、外型轻巧美观
●采用整体、便拆式机械密封、维修方便 |
| 应用 | ●水处理超滤系统
●反渗透系统
●增压系统
●高压冲洗系统
●供水 |
| 材质 | ●不锈钢 |
最小进口压力
●CDH:CDH1,2,3,4,8,12,15,20:0.5bar
●CDLF,HP
如果泵中的压力低于输送液体的汽化压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，更大吸程 H [ m ］可按下式计算：
H = Pbx10.2-NPSH-Hf-Hv-Hs
Pb＝大气压力［bar]
（大气压力可设定为1bar)
在闭式系统中，P6为系统压力［ bar ]
NPSH=净正吸头［ m ]
（可从NPSII曲线上泵可能的更大流量处读取）
Hf＝入口的管路损失［ m ]
Hv＝汽化压力［ m ]
Hs＝安全余量＝最小0.5m水头
如计算所得口为正值，泵可在更大吸程II情况下运行.
如计算所得日为负值，必须有一最小进口压力 H 的水头。
