南方泵业 CHL/CHLK/CHLF(T)/CHM 轻型卧式多级离心泵：同系列差异与现场选型
南方泵业这套轻型卧式多级离心泵，主型号是 CHL，同系列还有 CHLK 与 CHLF(T)，另有一款新一代的 CHM。四个名字挂在一个产品页下，容易让人以为只是编号不同，实际它们覆盖的流量、扬程、电机形式和温度区间有分档，选偏了要么扬程不够，要么电机长期在低效区跑。下面按原理共性、型号差异、参数、行业、安装、注意事项和选型逐项说，能给数字的地方给数字，给不出数字的地方说明要查什么。
核心特点
CHL、CHLK、CHLF(T) 和 CHM 共用同一条技术路线：非自吸卧式多级结构，叶轮与导叶由不锈钢板冲压焊接成型，轴向入口、径向出口，配全封闭风冷式二极电机。这个结构的优点是过流通道窄、级数可以叠加，小流量下也能做到较高扬程，外形横向铺开、占地小，适合装在设备旁边的管路中间。局限同样来自结构：它不是自吸泵，吸入侧没有液体灌满时不能抽真空引水；过流间隙小，介质里一旦带颗粒或纤维，叶轮和导叶很快会磨蚀或堵塞。
几个型号的分工主要落在电机和扬程段上。CHL、CHLK、CHLF(T) 属于同一系列的不同规格，流量覆盖 0.5～28 m³/h、扬程 5～60 m，单相电机最大功率 2.4 kW，过流部件可选 304 或 316L，其中 CHLF(T) 的 T 对应热水型，液体温度上限从常温的 70℃ 提到 105℃。CHM 是新一代，改用加长轴电机，流量区间 0.5～29 m³/h 与前者接近，扬程扩展到 6～79 m，功率范围 0.37～7.5 kW，单相封顶 2.2 kW——三相场合它能把水送到更高的位置，单相供电的现场反而要在 2.2 kW 这条线上停住。
- 非自吸卧式多级结构，轴向入口、径向出口，占地小。
- 叶轮与导叶采用不锈钢板冲压焊接，可选 304 或 316L。
- 全封闭风冷二极电机，防护等级 IP55，绝缘等级 F 级。
- 最大工作压力 10 bar，环境温度上限 +40℃。
防护和绝缘两边一致，容易在现场被忽略的是环境温度这一项：泵房夏天超过 40℃ 时，电机温升会吃掉绝缘余量，这不是泵本身能解决的问题，靠加大电机或改善通风才管用。
技术参数
参数按系列对照如下。CHLK 与 CHL 的流量、扬程、材质框架一致，表中并入同一列；实际选型时口径和叶轮级数要按具体型号样本的曲线核对，这一层原料没有展开，不要用流量区间直接替代工作点。
| 参数项 | CHL / CHLK / CHLF(T) | CHM |
|---|
| 流量范围 | 0.5～28 m³/h | 0.5～29 m³/h |
| 扬程范围 | 5～60 m | 6～79 m |
| 电机功率范围 | 原料未给全区间，单相最大 2.4 kW | 0.37～7.5 kW |
| 液体温度 | 常温型 -15～+70℃，热水型 -15～+105℃ | 常温型 -15～+70℃，热水型 -15～+105℃ |
| 环境温度 | 最高 +40℃ | 最高 +40℃ |
| 最大工作压力 | 10 bar | 10 bar |
| 防护 / 绝缘 | IP55 / F 级 | IP55 / F 级 |
| 电源与频率 | 50 Hz；1×220-240 V，3×220-240 V/380-415 V | 50 Hz；1×220 V，3×220/380 V 或 3×380 V |
| 单相电机最大功率 | 2.4 kW | 2.2 kW |
| 过流部件材质 | 不锈钢 304 或 316L | 不锈钢板冲压焊接，牌号按样本确认 |
| 电机形式 | 全封闭风冷二极电机 | 加长轴电机，风冷二极 |
表里有两处容易被误读。扬程上限 CHM 比 CHL 系列高 19 m，这是加长轴电机与更高功率段共同带来的，不是同一台泵换个电机就能改。第二处是单相功率上限，CHL 系列到 2.4 kW、CHM 到 2.2 kW，如果现场只有 1×220 V，选 CHM 之前先确认所需轴功率是否越线。
应用行业
这些泵送的是清洁、稀薄的液体，行业集中在需要循环、增压或计量的场合。中央空调和工业冷却系统用它做冷冻水、冷却水循环，管路阻力稳定、流量不大不小，正好落在 0.5～29 m³/h 这个区间。水处理方向覆盖软化水、纯水、脱矿物质水的输送与增压，CHM 还常出现在饮用水净化、废水回收和生态补水环节。
- 空调与冷却系统：冷冻水、冷却水的循环和增压输送。
- 工业清洗：中高压清洗机组的供水与流体输送。
- 水处理：软化水、纯水、脱矿物质水的循环和增压。
- 水产养殖与农业：养殖水体供水、灌溉和精准施肥计量。
- 环境工程：污水处理、中水回用、海水淡化及生态补水。
温度分档决定了它能不能进热水系统。常温型上限 +70℃，热水型上到 +105℃，后者对应 CHLF(T) 这类带 T 的规格。超过 105℃ 的介质不在这个系列的适用范围，要换别的泵型。
安装条件
卧式多级泵的安装前提比立式泵多一条：它是非自吸的，泵腔和吸入管路在启动前必须充满液体。现场多半把泵装在低位水箱旁边，或者从带压管网倒灌进水，靠液位差保证吸入侧始终有液。管路走向按轴向进水、径向出水布置，进出口法兰口径按具体型号匹配，管径不要缩得比泵口还小。
- 泵体固定在平整基础上，用地脚螺栓锁紧，避免运行中位移。
- 吸入管路尽量短、少弯头，接口处不得漏气，否则会吸空。
- 出口管路装止回阀和截止阀，便于检修时隔离泵体。
- 电机风冷需要留出通风间隙，泵房环境温度控制在 +40℃ 以内。
- 接线前核对电压与频率，单相、三相的接线方式不要混接。
CHM 用的是加长轴电机，泵头与电机的对中在出厂时已经做好，现场拆装后按联轴器端面的间隙复检一遍再送电，比事后听振动要省事。CHL、CHLK、CHLF(T) 的模块化程度高，机械密封和叶轮可以不解体管路单独拆下检查，检修空间按泵体径向各留 300 mm 以上比较顺手。
注意事项
输送介质必须稀薄、干净，不含固体颗粒和纤维，这一条写进了系列的适用条件里。介质密度或粘度大于水时，电机轴功率会上升，原来选好的功率可能不够，得往大一级配。CHM 明确要求输送非易燃易爆液体，其他型号同样不适合走易燃易爆或有毒介质，这类工况要换防爆泵或屏蔽泵。
- 介质带颗粒或纤维时叶轮和导叶会堵，应加装过滤器或改选开式叶轮泵。
- 介质密度、粘度高于水时，按实际工况折算轴功率再定电机。
- 热水型运行时要保证吸入侧压力高于该温度下的汽化压力，防止汽蚀。
- 定期检查机械密封和叶轮状态，渗漏或流量下降时及时处理。
- 长期小流量运行会让泵内液体升温，必要时在出口加旁通回流。
参数表里所有数值都是参考值，同一型号配不同电机、不同级数，流量-扬程曲线会移动。订货前把介质、温度、密度、所需流量和扬程、供电方式一起给厂家，让技术人员点出工作点在曲线上的位置，比按区间中点估算稳当。
选型建议
选型的顺序是先定工作点，再定型号，最后核电机。流量和扬程都落在这两个系列的覆盖区间内时，先看扬程：需要的扬程在 60 m 以内，CHL、CHLK、CHLF(T) 都能覆盖，其中 CHLK 与 CHL 的具体口径和级数配置要按样本逐点核对；扬程要爬到 60 m 以上、直到 79 m，只有 CHM 这一条路，功率从 0.37 kW 起配到 7.5 kW。介质温度超过 70℃ 就选热水型，CHLF(T) 的 T 规格覆盖到 105℃，常温工况没有必要为温度余量多花钱。
- 高扬程 60～79 m、三相供电：优先 CHM，按轴功率选 0.37～7.5 kW。
- 常规扬程 5～60 m、流量 0.5～28 m³/h：CHL 系列按曲线点选。
- 介质温度 70～105℃：选热水型，对应 CHLF(T) 中带 T 的规格。
- 介质有轻微腐蚀：过流部件选 316L，普通清水用 304 即可。
- 单相供电：CHL 系列功率上限 2.4 kW，CHM 为 2.2 kW，先算轴功率。
材质这一项容易一刀切。清水、软化水、常温循环水用 304 就够，316L 留给有轻微腐蚀性的介质，比如某些工艺清洗液或含氯环境。介质里如果含有固体颗粒或纤维，无论 304 还是 316L 都不解决问题，得在吸入侧加过滤，或者换用能过颗粒的泵型。供电这块也要提前说清楚：单相和三相不只是接线差别，它直接决定了能选到多大的功率，CHL 系列单相封顶 2.4 kW、CHM 封顶 2.2 kW，所需轴功率接近这条线时，建议直接改三相电机，别让单相电机长期满负荷运行。
产品概述

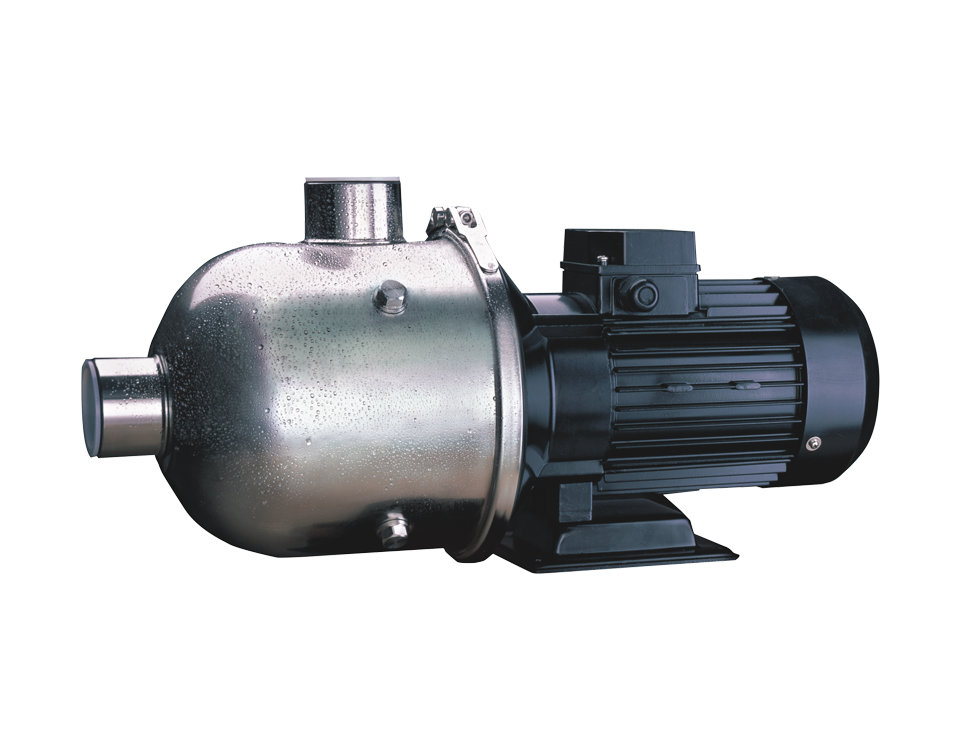

卧式多级非自吸离心泵，配加长轴电机.
紧凑式结构使泵尺寸很小，轴向入口和径向出口。
产品参数
| 技术参数 | ●流量范围：0.5m³/h～28m³/h
●扬程范围：扬程范围：5m～60m |
| 机电 | 电机为全封闭，风冷式二极电机
●防护等级: IP55
●绝缘等级:F
●标准电压: 50HZ:1x220-240V
3x220-240V/380-415V
●单相电机更大功率为2.4kW |
| 运行条件 | ●液体温度:常温型-15°C至+70°C
热水型-15°C至+ 105°C
●更大环境温度:+40°C
●更大运作压力: 10巴
●更大进口压力受更大运作压力限制 |
| 输送液体 | ●稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体
●泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质
●当输送液体的密度或粘度大于水，如需要，必须配用大功率电机
●泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、pH值、温度和溶剂、油的含量等 |
| 应用 | CHL,CHLK,和CHLF(T)型泵主要用于工业上：
●空调系统
●冷却系统
●工业清洗
●水处理（水的净化）
●水产养殖
●施肥/计量系统
●环境应用
●（其他）许多专门特定用途 |
| 材质 | ●不锈钢 |
