南方泵业 CDM/CDMF 轻型立式多级离心泵选型与使用说明

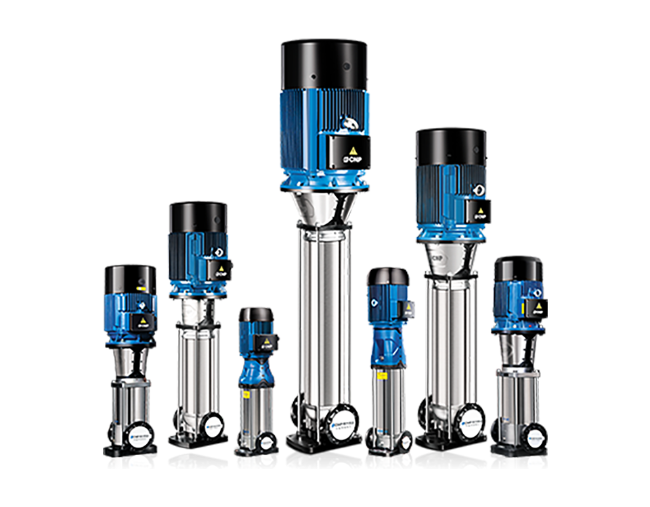

南方泵业的 CDM/CDMF 系列轻型立式多级离心泵按欧洲标准设计，CDM 与 CDMF 属于同一系列下的两个型号标识，水力端共用同一套立式多级结构，差别集中在过流部件的材质取向上。泵体立式布置，进出口在同一水平轴线上，机房里占的底面积很小，而扬程上限可以做到 305m。这两个型号覆盖的流量与扬程区间一致，选型时分清介质性质和压力需求，基本就能定位到具体规格。

核心特点

多级立式结构是这台泵的骨架。同一根泵轴上串接多个叶轮，液体逐级加压，单台泵就能把扬程推到很高的水平，外形却只是一根立柱。与卧式多级泵相比，进出口同侧布置让管路走向更简单，机房层高要求也低。

水力模型经过优化，能效指标达到 MEI≥0.7，标配 IE3 电机，需要进一步压低运行电耗时可以选配 IE4 或 IE5 电机。电机采用全封闭风冷二极结构，运行时振动和噪音都控制在较低水平，适合装在有人值守的机房或设备层。

过流部件为不锈钢，CDM 常规配 304，CDMF 配 316L。
电机为全封闭风冷二极结构，防护等级 IP55。
标配 IE3 能效电机，IE4 与 IE5 为选配项。
液体温度适用 −15℃ 至 +120℃，冷热工况都能覆盖。
最大工作压力 25bar，按入口压力加泵头压力合计。

技术参数

两个型号的参数底子相同，先看通用参数确认工况是否落在覆盖范围内，再看型号对照决定材质和适用介质。

参数名称	参数值
流量范围	0.5 m³/h ～ 240 m³/h
扬程范围	4 m ～ 305 m
功率范围	0.37 kW ～ 110 kW
液体温度	−15℃ ～ +120℃
环境温度	最高 +40℃
最大工作压力	25 bar（入口压力 + 泵头压力）
防护等级	IP55
绝缘等级	F
电机能效	标配 IE3，可选 IE4 / IE5
能效指标	MEI ≥ 0.7
过流部件材质	不锈钢 304 或 316L，铸铁可选

两个型号之间的差别不在流量和扬程，而在材质以及由材质决定的适用范围。316L 的钼含量高于 304，对氯离子和弱酸弱碱环境的耐受能力更强，代价是材料成本更高，这一项在选型时容易被当成可以省掉的开支。

型号	过流部件材质	适用的介质倾向	典型场合
CDM	304 不锈钢为常规配置，另有铸铁配置可选	清洁水、软化水、常温及高温循环水	市政与楼宇供水、空调冷却、锅炉给水
CDMF	316L 不锈钢	轻度腐蚀性介质、对洁净度要求高的水	超滤与反渗透系统、化工介质输送、清洗与高压冲洗

铸铁配置面向成本敏感、介质完全无腐蚀的清水工况，能不能用要结合现场水质判断，拿不准就把水质情况交给厂家确认。

应用行业

市政供水和高层建筑增压是这系列泵最常见的落脚点。管网压力不足的楼层，把泵串在管路上补压，楼层越高需要的扬程越大，多级结构在这里的优势体现得最直接。设备层空间紧张时，立式布置也比卧式更容易安排。

暖通和锅炉系统同样用得多。空调的冷却水循环、锅炉给水都属于长时间连续运行的工况，泵要在额定点附近稳定工作，IP55 电机配合风冷结构，在这种场合比频繁启停的系统更耐受。

工业现场的流程水增压、清洗与高压冲洗系统会用到它。
超滤、反渗透和蒸馏系统需要它做液体输送。
消防喷淋系统依靠它供水并维持管网压力。
化工流程中用来输送化学介质和轻度腐蚀性液体。

安装条件

进口侧的汽蚀余量是安装前必须核算的一项。按泵的 NPSH 曲线算出最小进口压力，保证进口有足够压力，泵运行时才不会汽蚀，叶轮也不会被气泡反复剥蚀。这项核算省掉的后果，通常在运行几个月后才显现出来。

核对进出口方向与管路走向，立式安装时泵轴保持竖直。
灌泵排气，点动确认电机转向与泵体标注一致。
按 NPSH 曲线核算进口压力，不足时抬高进口液位。
管路设置独立支撑，不让泵体承受管道重量和热胀应力。

环境温度高于 40℃、或者安装地点海拔超过 1000m 时，空气密度下降会削弱风冷电机的散热能力，需要配更大功率的电机来补偿。高原地区的锅炉房和顶层机房最容易忽略这一条。

注意事项

维护的重点落在机械密封和叶轮上。介质中带入的杂质先磨损密封面，再堵塞叶轮流道，定期检查这两处并及时清除沉积物，是延长整机寿命最实际的做法。

输送介质应为清洁液体或轻度腐蚀性液体，硬质颗粒会加速密封磨损。
CDM 与 CDMF 的材质代号以订货铭牌标注为准，不要凭外观判断。
铸铁配置只用于无腐蚀性清水工况，不能拿去输送化工介质。
环境温度超 40℃ 或海拔超 1000m 时，按补偿后的功率选电机。
样本参数为参考值，最终配置需与厂家技术人员确认。

选型指南

选型按三步走：先定介质，再定流量和扬程，然后定电机功率与能效等级。介质是清水、软化水或锅炉给水，常规选 CDM 的 304 配置就够；介质带轻度腐蚀性，或者系统对出水洁净度有要求，比如反渗透和蒸馏系统，选 CDMF 的 316L 配置更稳妥。对成本敏感、水质又完全无腐蚀的场合，可以询问铸铁配置是否可用。

流量和扬程落在 0.5～240 m³/h、4～305 m 区间内的工况，一般能直接在本系列里找到对应规格，不必另换泵型。扬程不够时靠增加级数解决，而不是把单级叶轮做大，这样效率曲线更平缓，部分负荷下也不容易偏离高效区。

电机余量要结合现场条件一起看。介质温度接近 120℃、环境温度接近 40℃、安装地海拔偏高，这三种情况都会压缩电机的可用余量，选型时把条件如实报给厂家，比事后加装变频器更省事。

有一项容易漏掉：如果工况同时要求较高的进口压力和接近 120℃ 的介质温度，选型时要把 25bar 的压力上限和密封材质一并确认，因为这两项往往共同决定机械密封的形式，单看流量扬程表是选不出来的。
