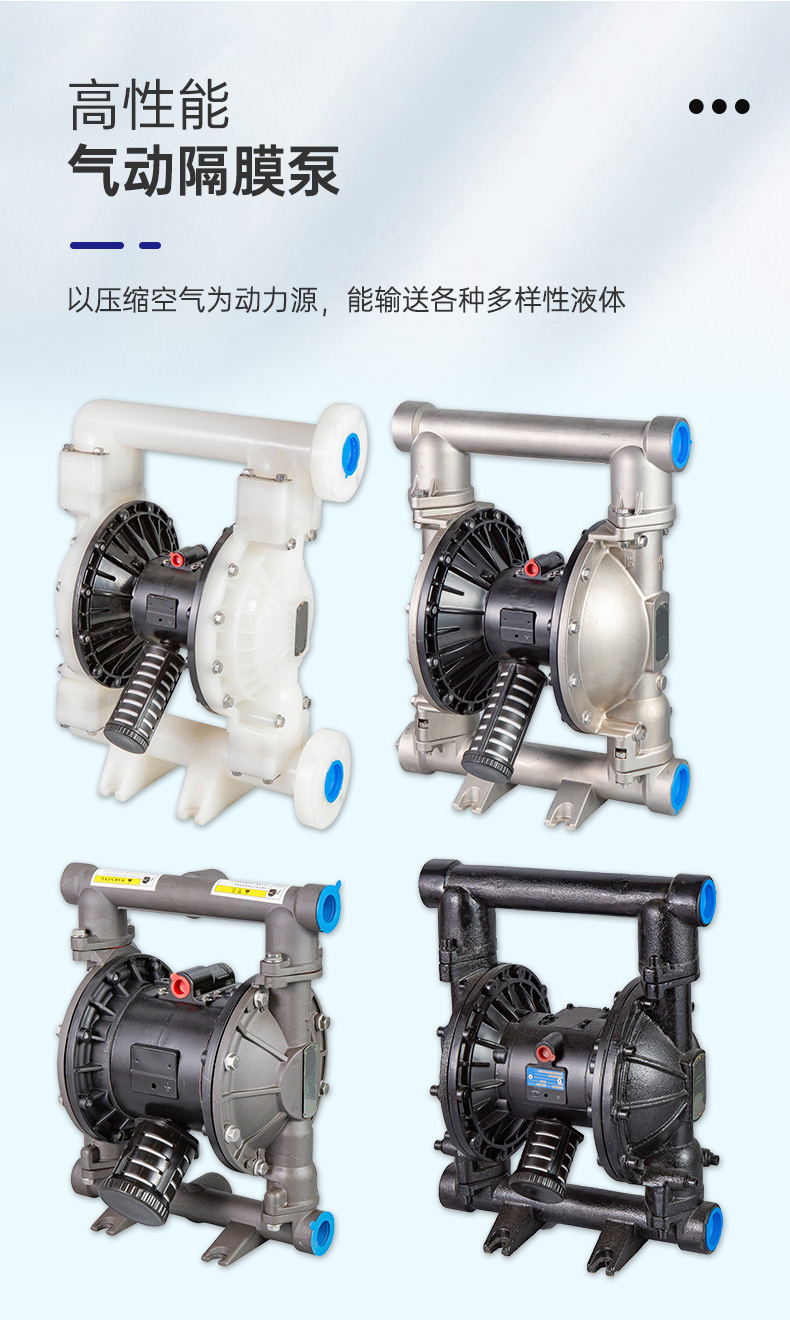

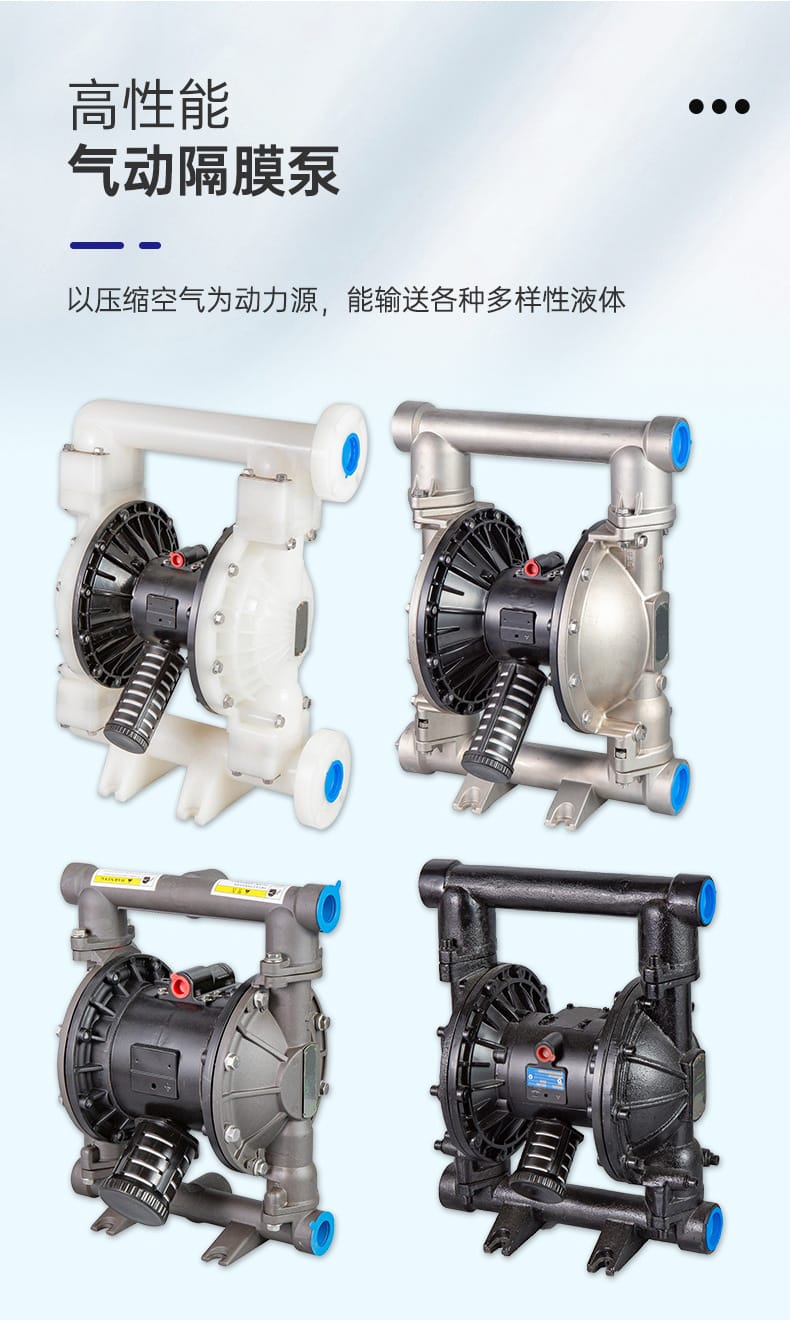

如迪RD气动隔膜泵是一个按口径区分的系列，从RD06到RD40覆盖19lpm到340lpm的最大流量。上海如迪把这个系列定位在耐腐蚀、自吸、防爆这一类，原因是它用压缩空气做动力，没有电机，过流部件可以根据介质换成塑料、铝合金、不锈钢或球铁。

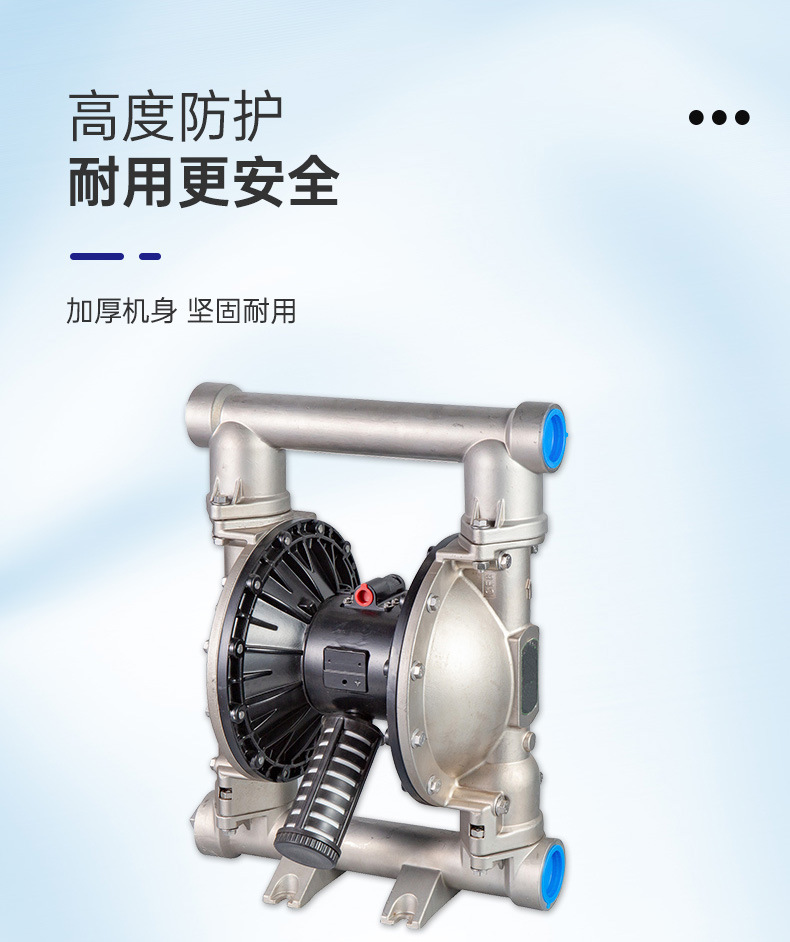

气动隔膜泵属于正位移泵，靠压缩空气推动膜片往复，吸排液体的能力和离心泵不同。膜片和阀球受介质颗粒、腐蚀和粘度影响最大，RD系列在此基础上做了两件事：泵体加厚，过流材料分档。前者拉高耐压余量，后者让同一台泵能配到合适的化学环境。
现场用得上的几个特点如下。

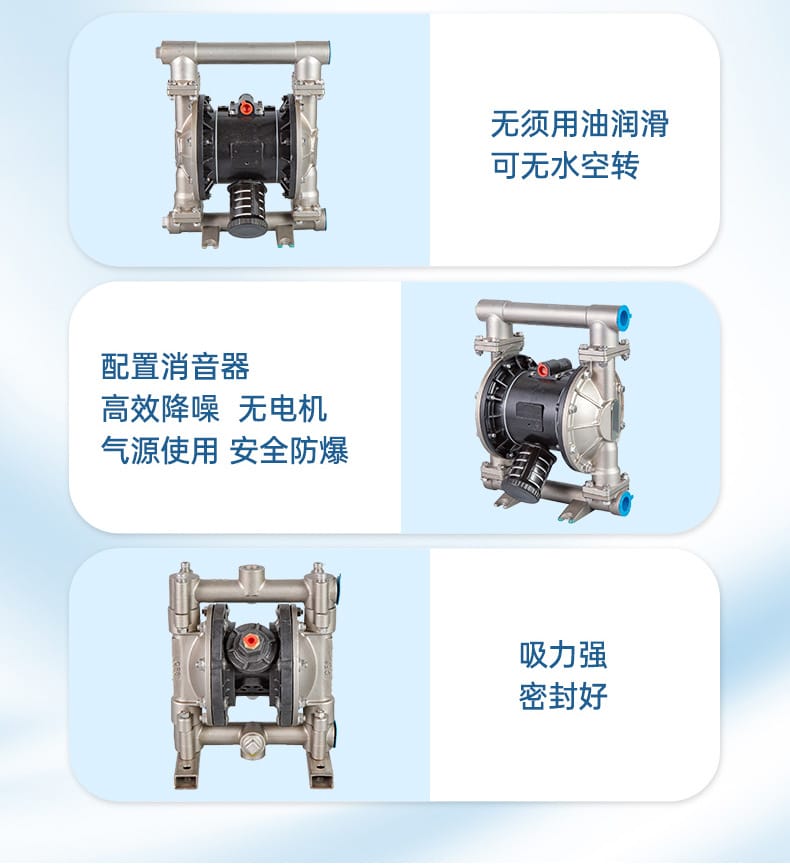

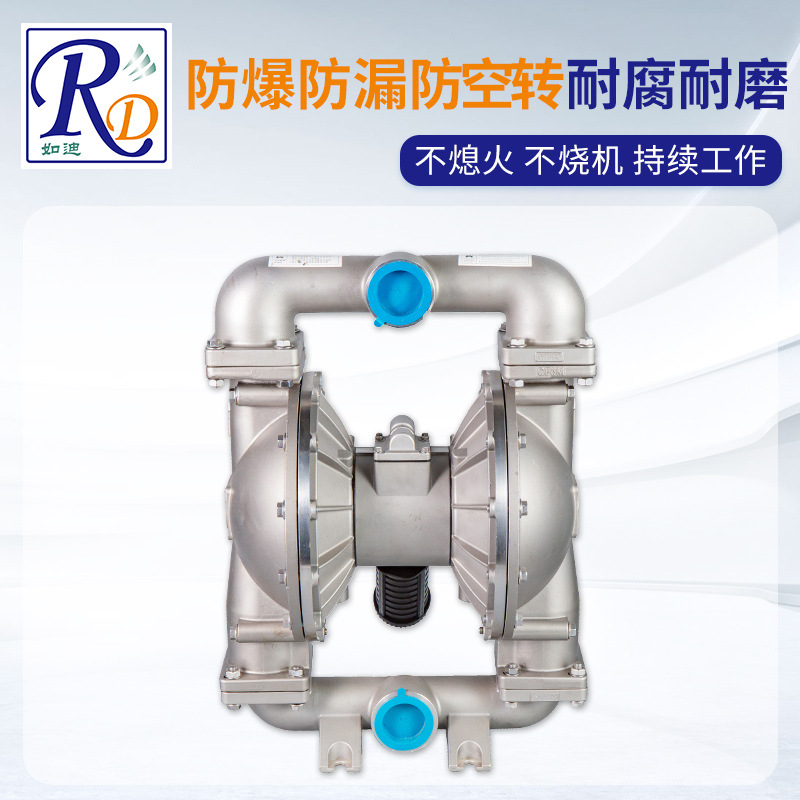

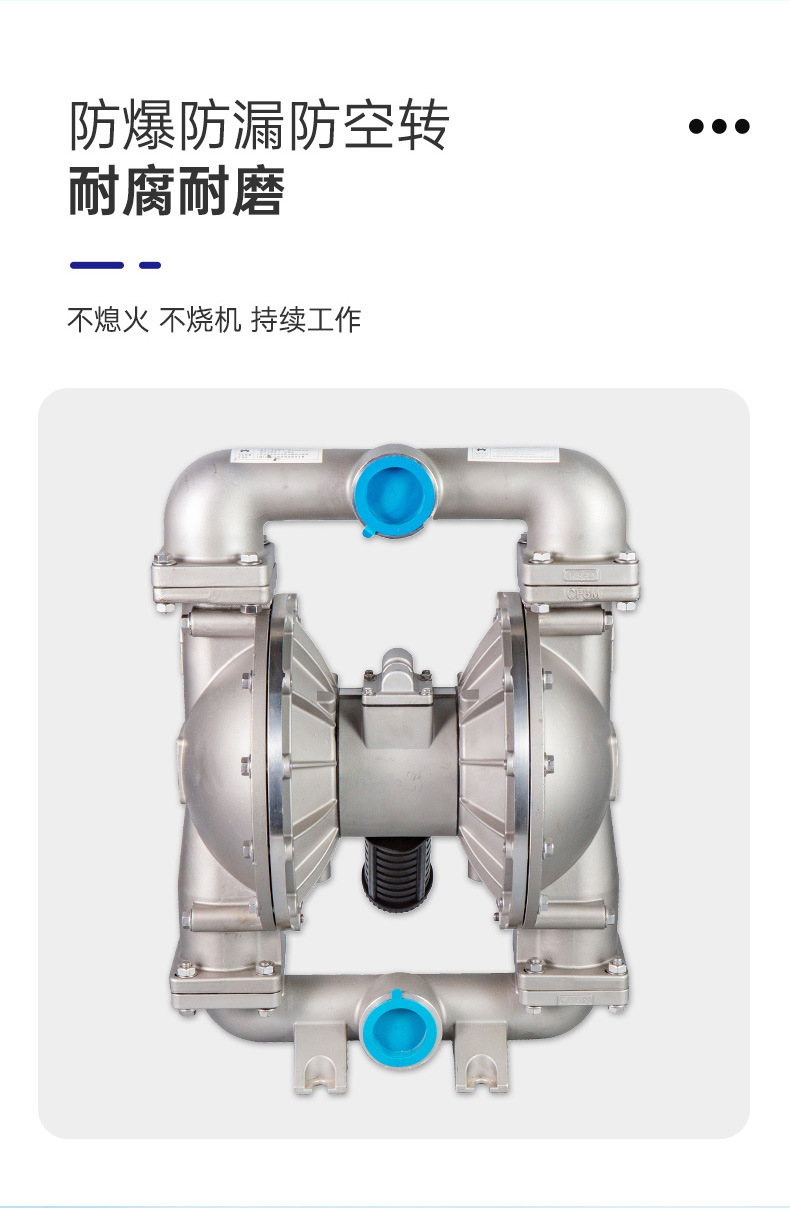

气源驱动还带来一个好处，泵体没有电机，放在易燃易挥发环境里不会引入点火源。RD25和RD40的操作上限是8.4bar，RD06到RD20是7.0bar。消音器主要降低排气噪声，排气不能直接排到密闭小空间，需要接管引到通风处。

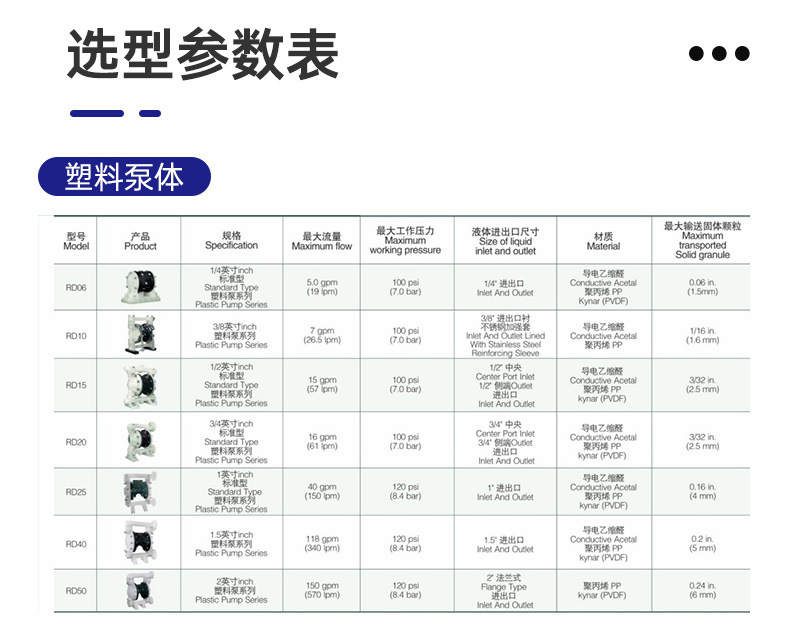

RD系列的塑料泵规格按口径排列。不锈钢和铝合金泵体大多沿用同一口径框架，但过流件厚度、阀座结构会影响实际曲线，具体流量要向厂家确认。塑料泵体系列的常用参数见下表。
| 型号 | 口径 | 最大流量 | 最大工作压力 | 进出口尺寸 | 最大固体颗粒 |
|---|---|---|---|---|---|
| RD06 | 1/4英寸 | 19 lpm | 7.0 bar | 1/4英寸 | 1.5mm |
| RD10 | 3/8英寸 | 26.5 lpm | 7.0 bar | 3/8英寸 | 1.6mm |
| RD15 | 1/2英寸 | 57 lpm | 7.0 bar | 1/2英寸 | 2.5mm |
| RD20 | 3/4英寸 | 61 lpm | 7.0 bar | 3/4英寸 | 2.5mm |
| RD25 | 1英寸 | 150 lpm | 8.4 bar | 1英寸 | 4mm |
| RD40 | 1.5英寸 | 340 lpm | 8.4 bar | 1.5英寸 | 9.4mm |

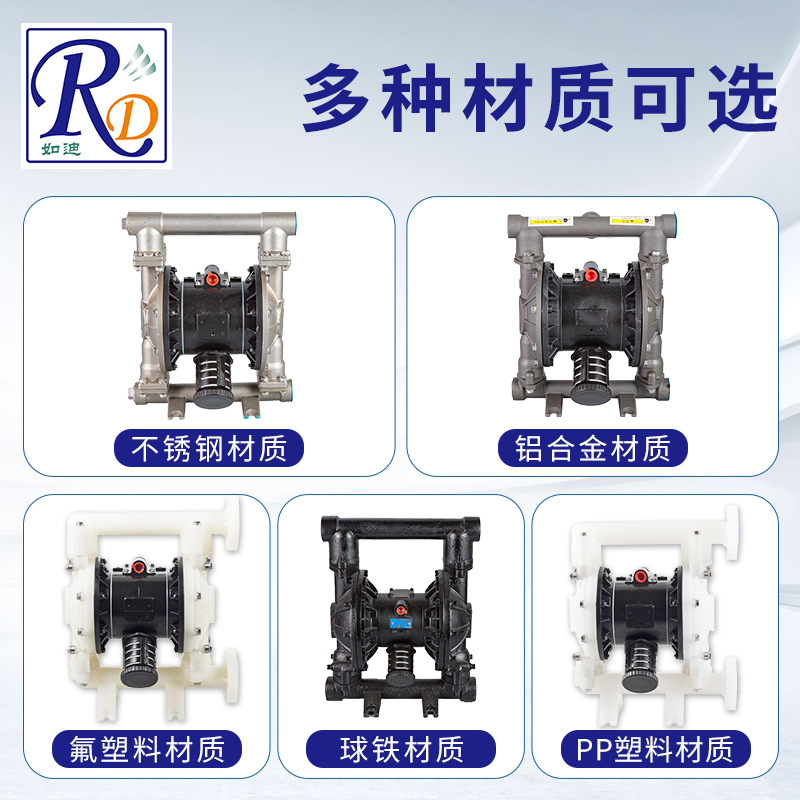

材质选择不能只看泵体耐腐蚀，密封件要和介质匹配。酮类、芳香烃、强氧化剂对丁腈和氟橡胶可能产生溶胀，需要换PTFE或三道。氢氟酸不能用不锈钢泵体，只能选氟塑料或PP。

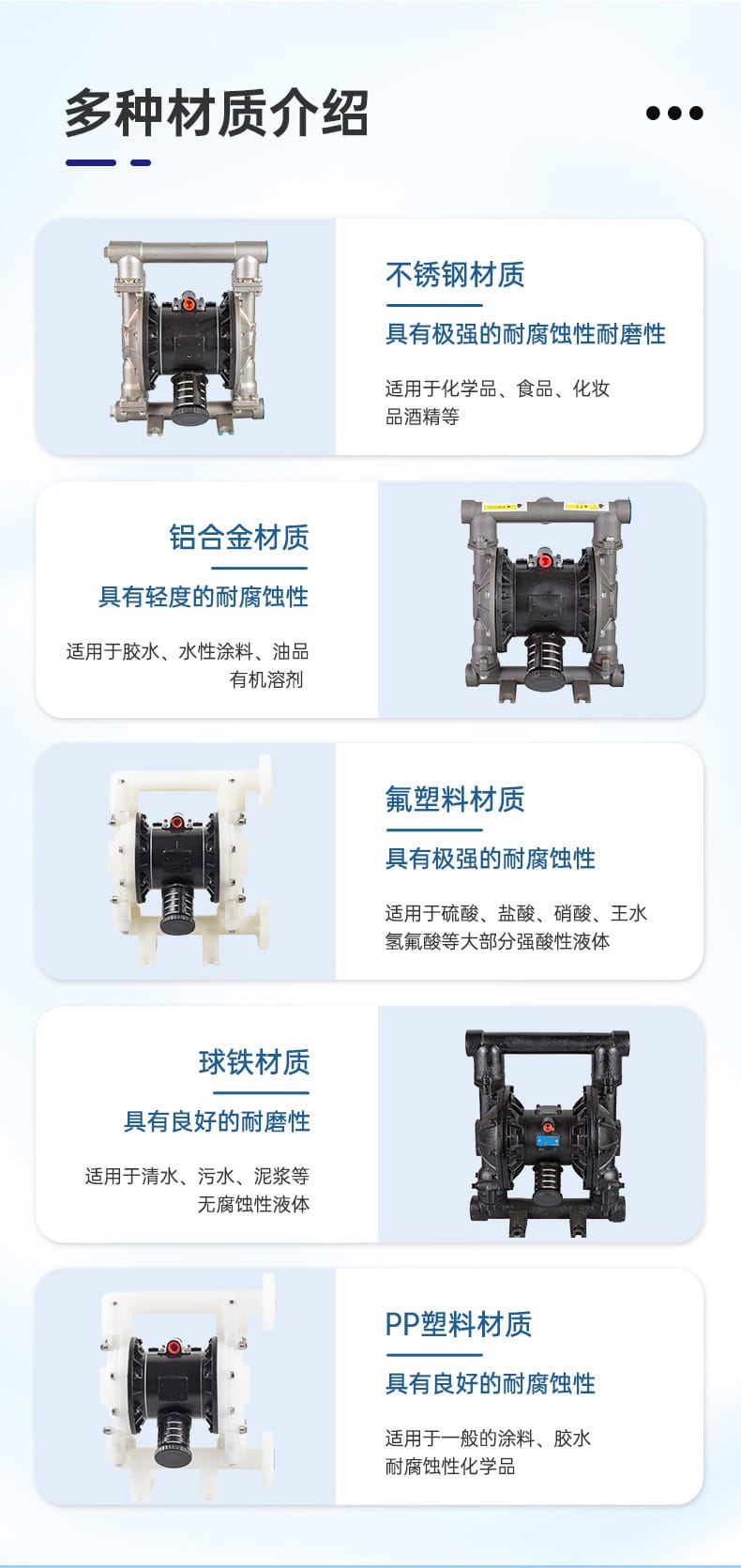

| 材质类型 | 特性 | 适用介质 |
|---|---|---|
| 不锈钢304/316/316L | 耐腐蚀、耐磨 | 化学品、食品、化妆品、酒精 |
| 铝合金 | 轻度耐腐蚀、重量轻 | 胶水、水性涂料、油品、有机溶剂 |
| 氟塑料PVDF | 强耐腐蚀 | 硫酸、盐酸、硝酸、氢氟酸等强酸 |
| 球铁 | 耐磨性好 | 清水、污水、泥浆等无腐蚀性液体 |
| PP塑料 | 良好耐腐蚀 | 一般涂料、胶水 |
密封件可选项有PTFE、Santoprene三道、Viton氟橡胶、Buna N丁腈、EPDM三元乙丙。不要拿丁腈去送酮类溶剂，也不要拿EPDM长期接触矿物油。

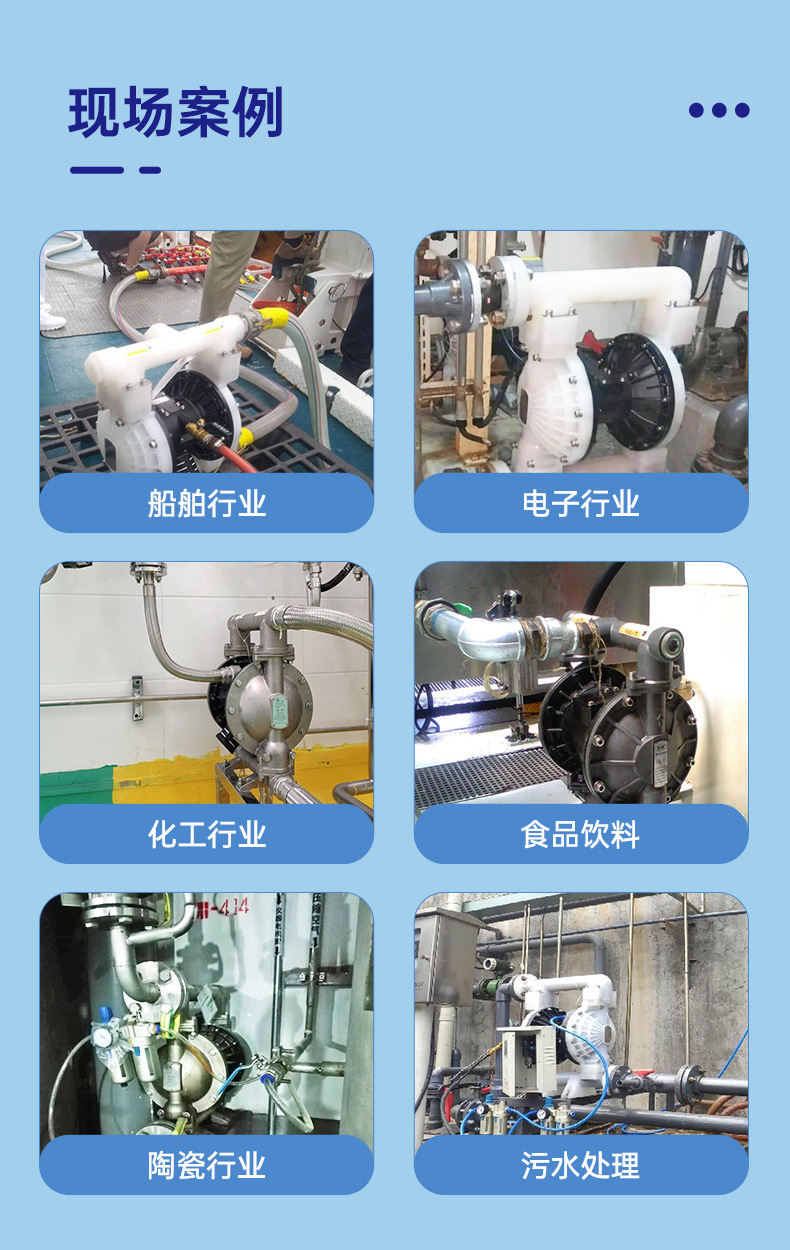

涂料和化工是RD系列最常见的现场。巴斯夫、阿克苏诺贝尔、三峡油漆、亚士漆、双虎涂料都有使用记录，主要处理树脂、乳胶漆、溶剂和含填料浆料。水性涂料可以用铝合金泵体，但酸性清洗废液建议换不锈钢或塑料过流，不然铝壳会慢慢减薄。
制药和食品项目里，SS316L材质的RD泵用于酒精、发酵液、化妆品基础料。浙江医药这类客户更关注密封件材质证明和过流表面处理，项目前期就要把这些文件要齐。
无腐蚀污水、泥浆用球铁泵体比较合适，RD25和RD40在这个场景下流量够用，颗粒通过能力覆盖大部分未过筛的泥水。中广核的配套案例主要用在辅助补液和取样，不涉及高腐蚀一次侧介质，具体要按核级规范重新评估。
强酸场合基本不要绕开氟塑料。氢氟酸尤其如此，不锈钢会直接反应。PP可以做一般浓度酸，但遇到强溶剂则不如PVDF。
RD系列的安装基础不需要太复杂，泵体可以落地放，也可以配支架侧挂。进出口是螺纹或法兰，口径与上表对应。安装前先确认压缩空气的洁净度，带水带油会影响气阀换向，这是现场启动困难里最常见的两个原因。
安装顺序建议按下面走。
出口背压不要超过泵的允许值，RD25和RD40允许8.4bar，小口径允许7.0bar。背压过高时气源压力要相应调低，不要硬顶。消音器不能浸水，露天安装要做防雨遮挡。
气动隔膜泵是正位移泵，不能用离心泵的流量曲线去套。出口截止阀完全关死运行会憋压，膜片和阀球很快就疲劳。要调流量，优先调气源开度，或者回流调节。
下面几种情况现场要单独确认。
不锈钢泵体遇到氯化物介质有应力腐蚀风险，要看氯离子浓度和温度，不能只认316L就放心。氟塑料泵体的温度上限比不锈钢低，输送高温强酸前要先确认酸温和浓度，这两条都容易在项目里被忽略。

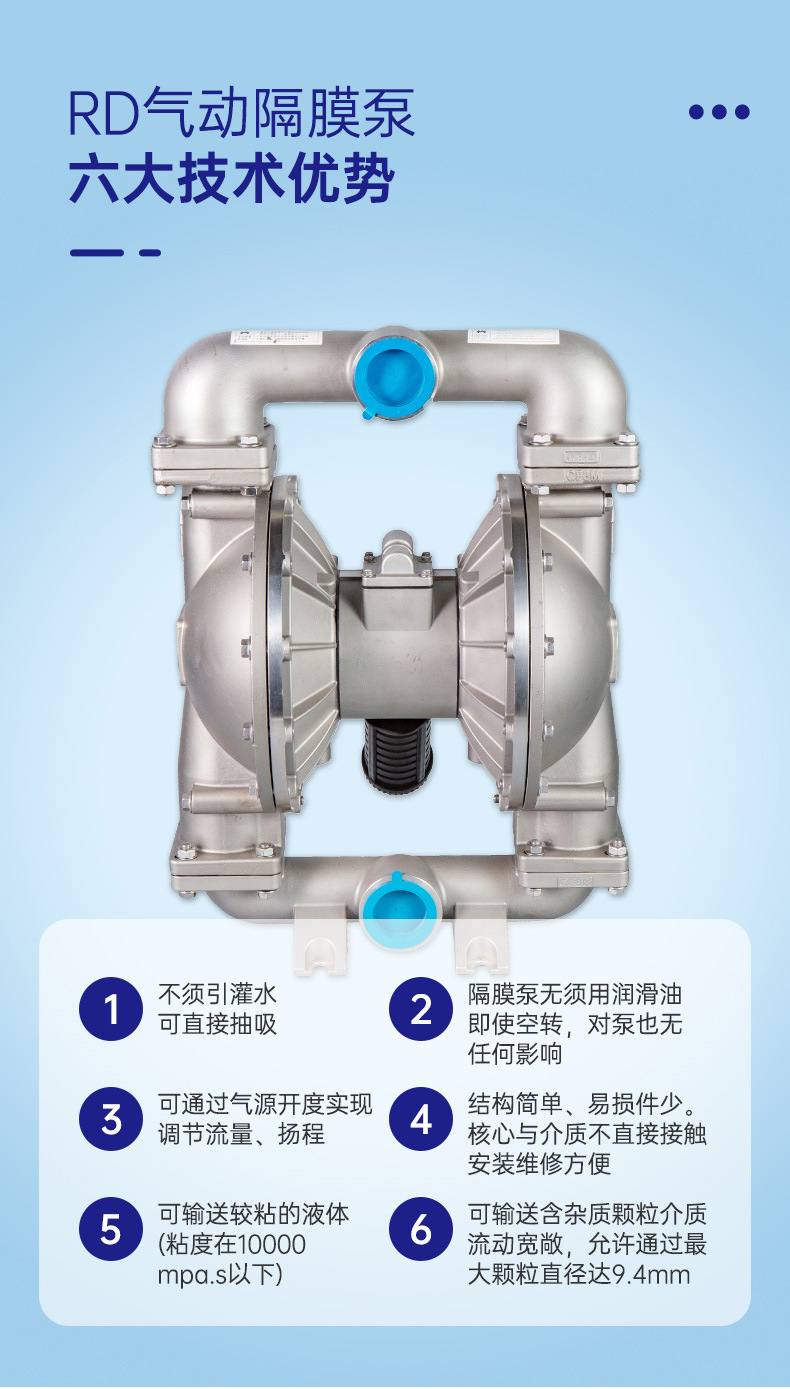

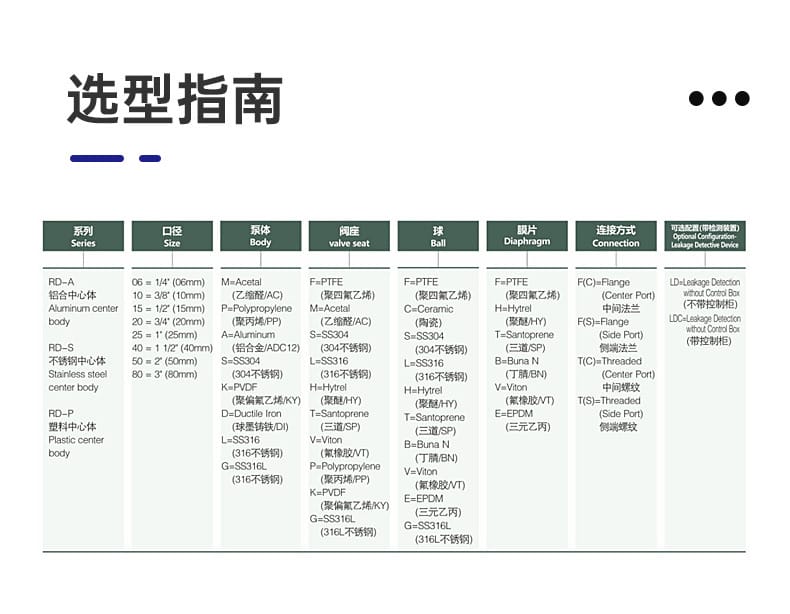

选一台RD泵，先定颗粒直径和粘度，再定流量。颗粒大于2mm的，基本从RD15或RD20往上选；颗粒4mm左右用RD25更稳；只有RD40这种1.5英寸口径能处理9.4mm的颗粒。不要用RD06或RD10去抽含砂涂料，阀球很快就会磨出泄漏。
流量需求60lpm以下，RD15和RD20都能覆盖，RD20口径大一号，干吸和颗粒通过能力稍好。超过150lpm选RD25或RD40，同时把物料粘度和管路长度带来的流量折减算进去。铝合金泵体适合水性涂料、胶水、有机溶剂，强酸和碱性回收液不要用。强酸选PVDF，食品化妆品选SS316L，无腐蚀污水选球铁。密封件不确定时，查相容性表，拿不准就用PTFE保守一些。
RD系列最容易出问题的地方不在泵体，在气源处理。压缩空气压力不稳、含水量大，膜片换向会滞后，现场表现是流量忽大忽小。装泵之前先配过滤减压阀，比后面加任何自动调节都管用。
