美国马拉松 WARREN RUPP MPB 1/4 系列 1/4 寸耐酸碱气动隔膜泵

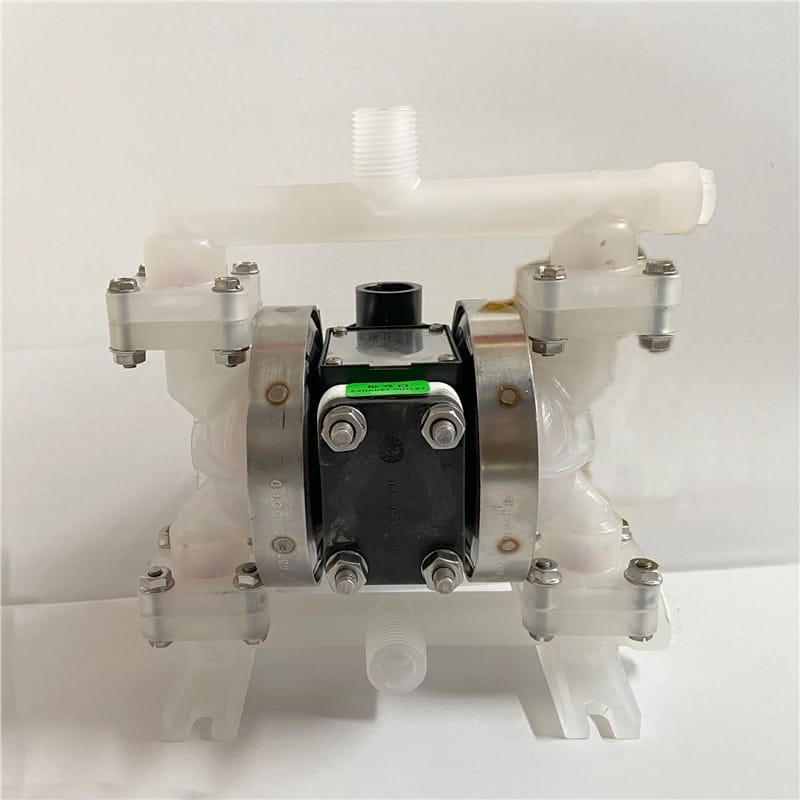

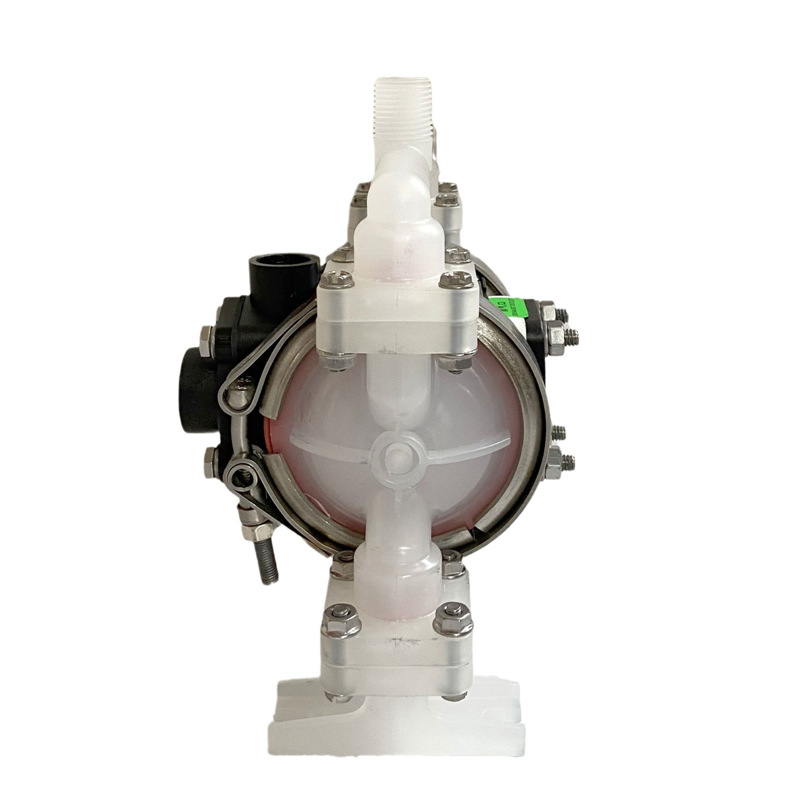

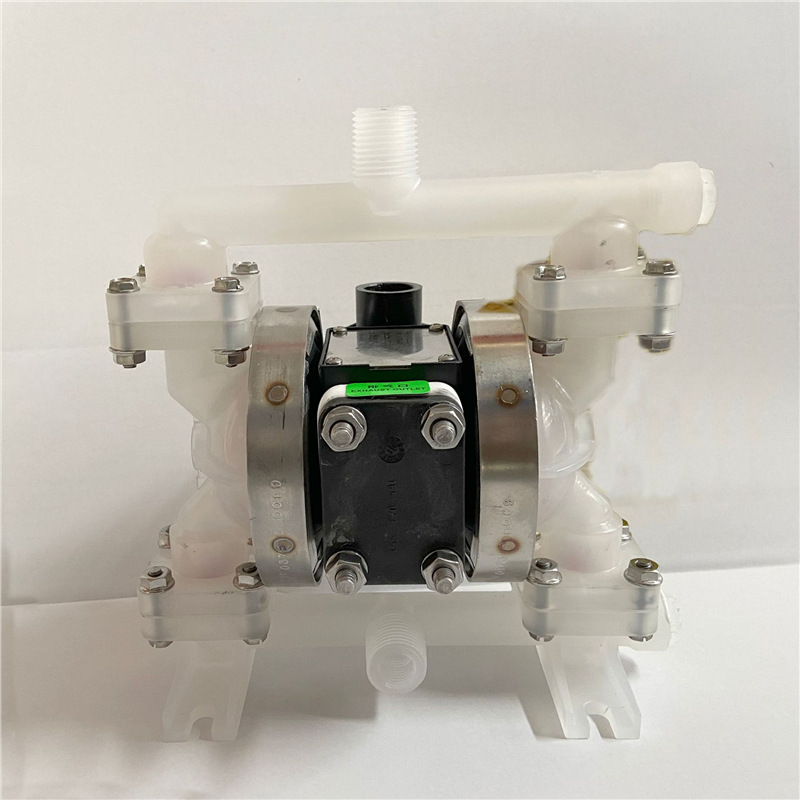

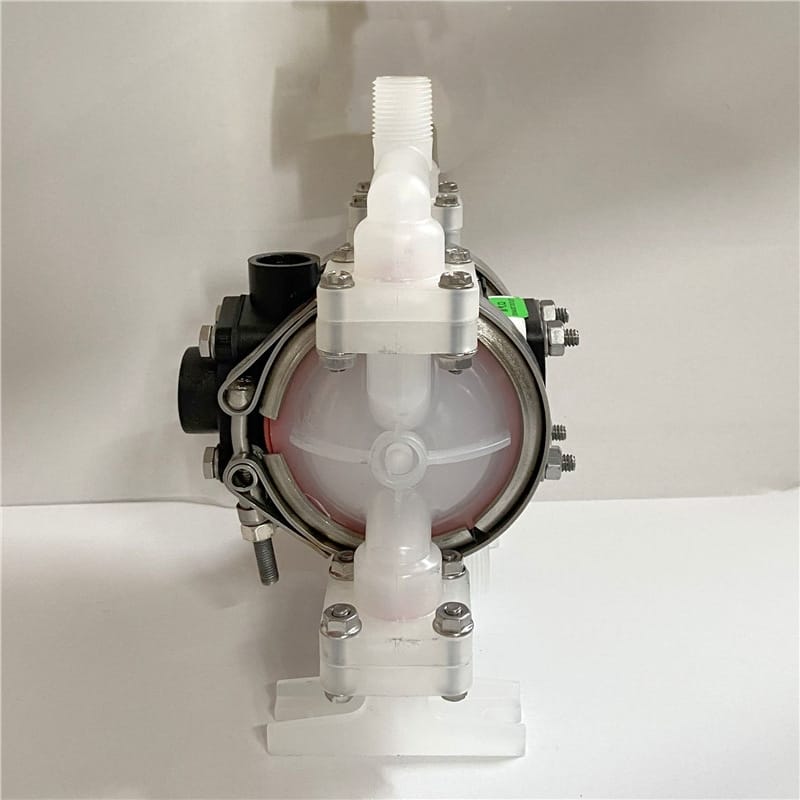

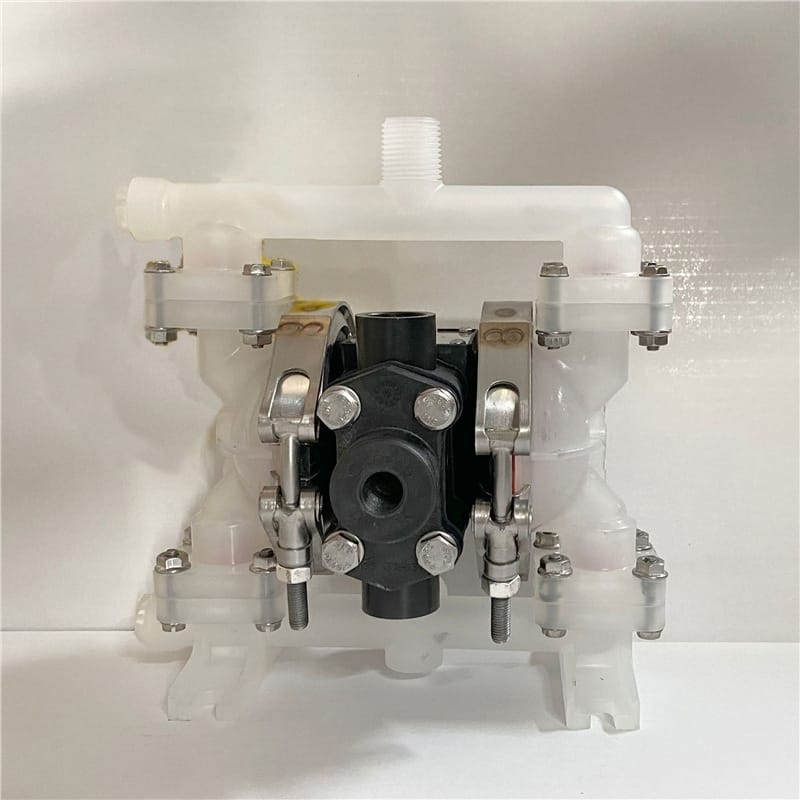

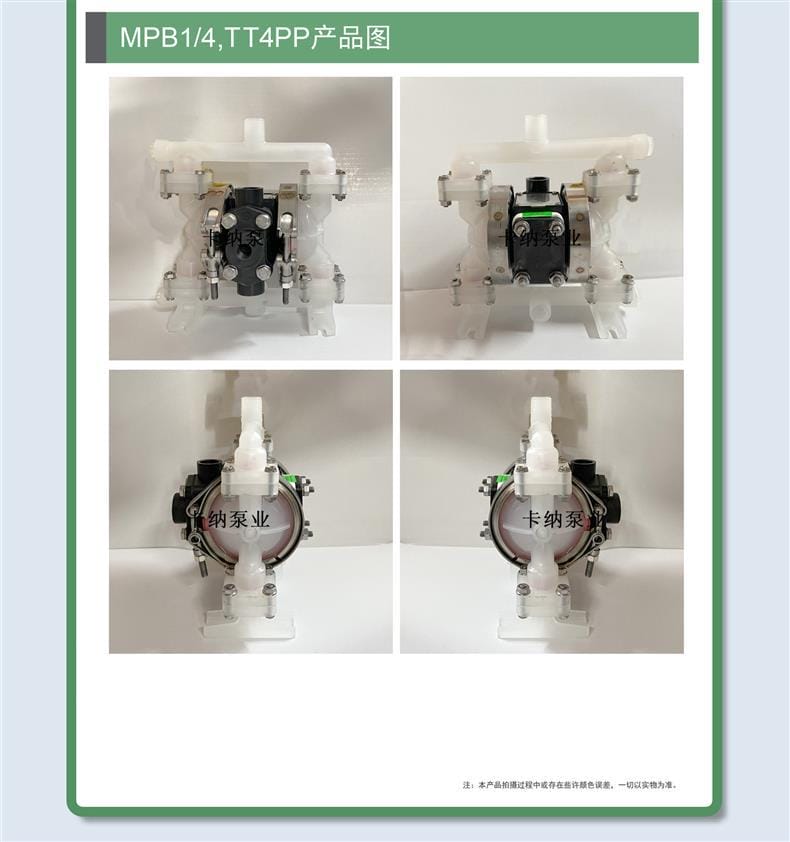

MARATHON（美国 WARREN RUPP.INC 旗下品牌）的 MPB 1/4 是一款 1/4 寸耐酸碱气动隔膜泵。这个系列包含 TS4K、TS4PP、TT4K、TT4PP 四个具体材质配置，它们共用同一套泵体结构和气阀系统，差别在接液材料和膜片材料。MPB 1/4 作为基础型号，与 TT4PP 的配置相同，即聚丙烯泵体配 PTFE 膜片。

核心特点

这五款泵都使用 ESADS+PLUS 在线检修气体分配系统，维护时不用拆管路，一把扳手松开四颗螺栓就能把导向阀和主气阀取出来，熟练情况下五分钟内可以完成。气阀设计上没有死点，泵在低流量段不会出现停顿，流量与扬程会随背压自行调整，所以不需要变频器或电控装置。四个材质配置在结构上完全一致，气阀、连杆、螺栓等维护件可以互换，备件按系列准备一套就能覆盖。

气动驱动，不接电源，在防爆区域可以直接使用。
自吸能力强，允许干运行，也能液下或浸没式安装。
无机械密封或填料密封，靠隔膜把介质与气路隔开。
全螺栓结构和加粗隔膜连杆，壳体比同尺寸泵更耐拆装。
能输送含固体颗粒、剪切敏感介质和腐蚀性液体，最大颗粒直径 1 mm。

技术参数

该系列口径统一为 1/4 寸，驱动方式为气动。接液材料中 PP 是聚丙烯，适合一般酸碱介质；PVDF 是聚偏二氟乙烯，耐化学性比 PP 更高。膜片材料中 Santoprene 是热塑性橡胶，弹性好；PTFE 是聚四氟乙烯，化学兼容范围更广。

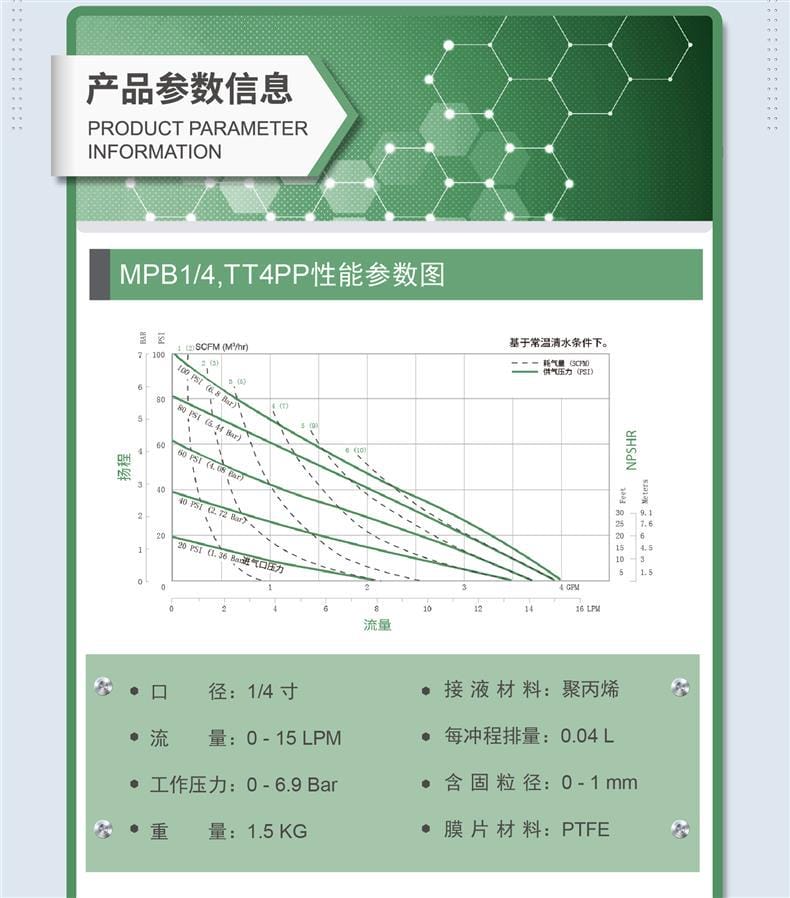

型号	接液材料	膜片材料	最大流量	每冲程排量	工作压力	最大含固粒径	重量
MPB 1/4 / TT4PP	PP	PTFE	0-15 LPM	0.04 L	0-6.9 Bar	0-1 mm	1.5 KG
TS4K	PVDF	Santoprene	0-15 LPM	0.04 L	0-6.9 Bar	0-1 mm	1.5 KG
TS4PP	PP	Santoprene	0-15 LPM	0.04 L	0-6.9 Bar	0-1 mm	1.5 KG
TT4K	PVDF	PTFE	0-15 LPM	0.04 L	0-6.9 Bar	0-1 mm	1.5 KG

每冲程排量 0.04 L 这个参数在现场容易被忽略。它意味着泵每完成一次完整冲程会排出约 40 mL 液体，如果单次加药量低于这个值，只能通过减少供气次数或外接控制系统来调节。TS4K 资料给出常温清水条件下耗气量约 1-2 SCFM，其余型号耗气量随供气压力和背压变化。TT4K 资料标注无油润滑。表中数据基于常温清水测试。

应用行业

这个系列泵在小型加药、取样和小流量输送场景里用得比较多，重量只有 1.5 KG，移动和挂在槽边都方便。气动驱动没有电火花，在溶剂车间、试剂库这类防爆区域可以直接用，不用额外加防爆电机。

水处理现场输送次氯酸钠、PAC、PAM 等常用药剂时，先确认膜片材质和介质浓度。PTFE 膜片对这类药剂的兼容范围比 Santoprene 更稳，但最终以化学兼容表为准。

安装条件

供气端接入清洁干燥的压缩空气，压力控制在 0-6.9 Bar，入口加过滤减压阀。
进出口管路匹配 1/4 寸接口，软管连接可减少泵体振动传到管路。
泵体固定在平稳基座上，液下或浸没安装时确认接液材料与介质兼容并做好密封。
排气口装消声器，输送易挥发或有毒介质时把废气引到安全区域。
现场预留拆装四颗螺栓的检修空间，保证在线维护能实际操作。

如果气源含水较多，过滤减压阀之外还要考虑冷干机或水分离器，否则冬天排气口容易结冰。排气直接排在室内时，微量介质雾粒会累积在设备表面，最常见的做法是接一段软管把废气引到室外或集液盒。

注意事项

输送介质前核对 PP 或 PVDF 泵体、Santoprene 或 PTFE 膜片与介质的化学兼容性。
供气压力不要超过 6.9 Bar，膜片和阀体在超压下容易破裂或变形。
输送易燃流体时泵体和管路要可靠接地，避免静电积聚。
低温环境注意气源和消声器防冻，冷凝水结冰会卡住气阀。
检修前先切断气源并释放管路和泵内压力，再拆螺栓。
含固体颗粒介质直径不得超过 1 mm，否则阀球可能卡住。

长期停机时排空泵内积液并关闭气源阀门。输送易结晶或易沉淀介质后，建议用清水或溶剂冲洗泵腔，避免停泵后阀球处结晶卡死。允许干运行不等于可以长时间空打，空转会加快膜片磨损。

选型指南

四个型号的实际差别只有两点：泵体用 PP 还是 PVDF，膜片用 Santoprene 还是 PTFE。PP 泵体适合常温下的常规酸碱溶液，采购成本通常更低；PVDF 对强溶剂、强氧化性酸和高温介质的耐受范围更宽。膜片方面，Santoprene 弹性好，适合含颗粒或剪切敏感的介质；PTFE 化学兼容性更全面，尤其适合强腐蚀或高纯度流体。
