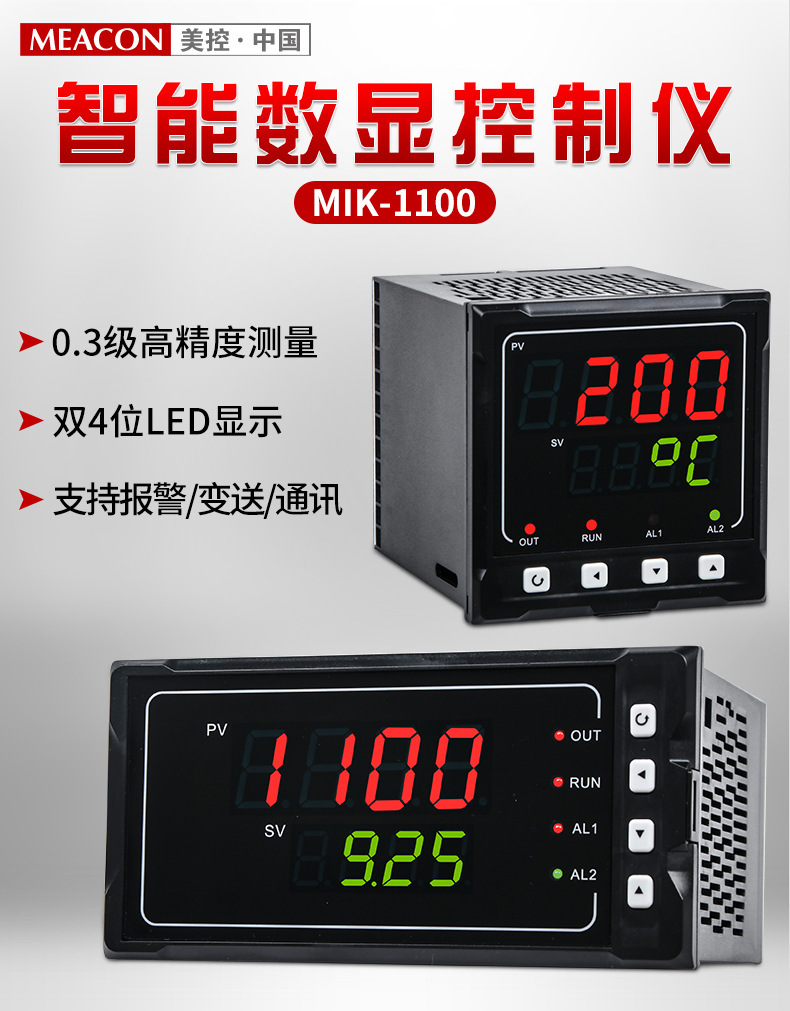

美控 MIK-1100 是一台面板嵌入式智能数显控制仪，能接收热电偶、热电阻、电压、电流共 33 种输入信号，用两组 4 位 LED 分别显示过程值与设定值。现场常见两种用法：把二线制 4-20mA 变送器送来的压力、液位、温度信号接进来，做就地显示加上下限报警；或者把它当小型回路控制器用，靠继电器输出直接带动加热器、加药泵、电磁阀。0.3 级测量精度和可选的 24VDC 配电输出，是这类表在成套电气柜里被反复选中的两个理由。

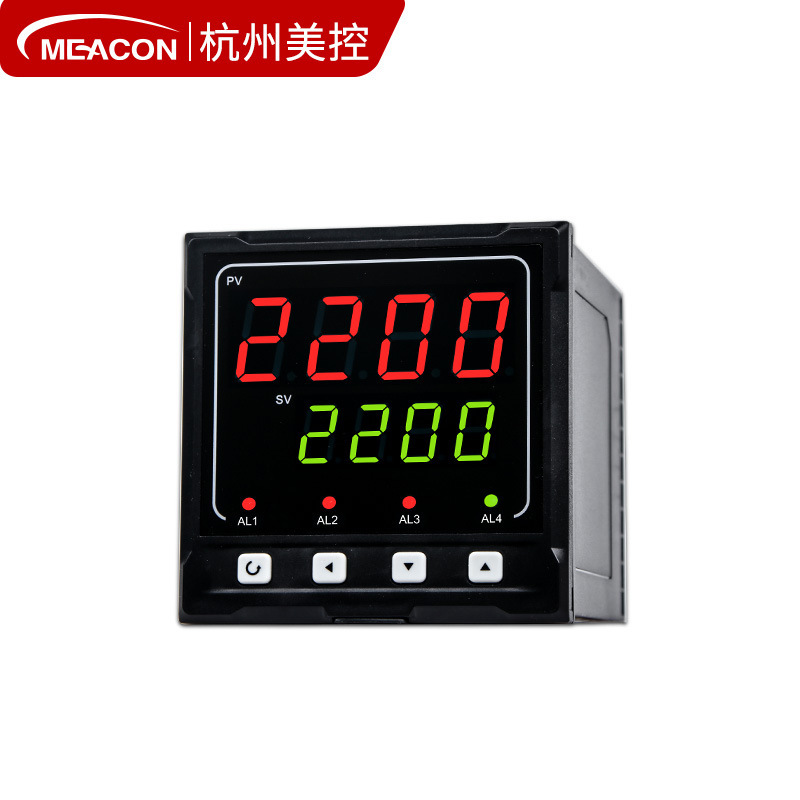

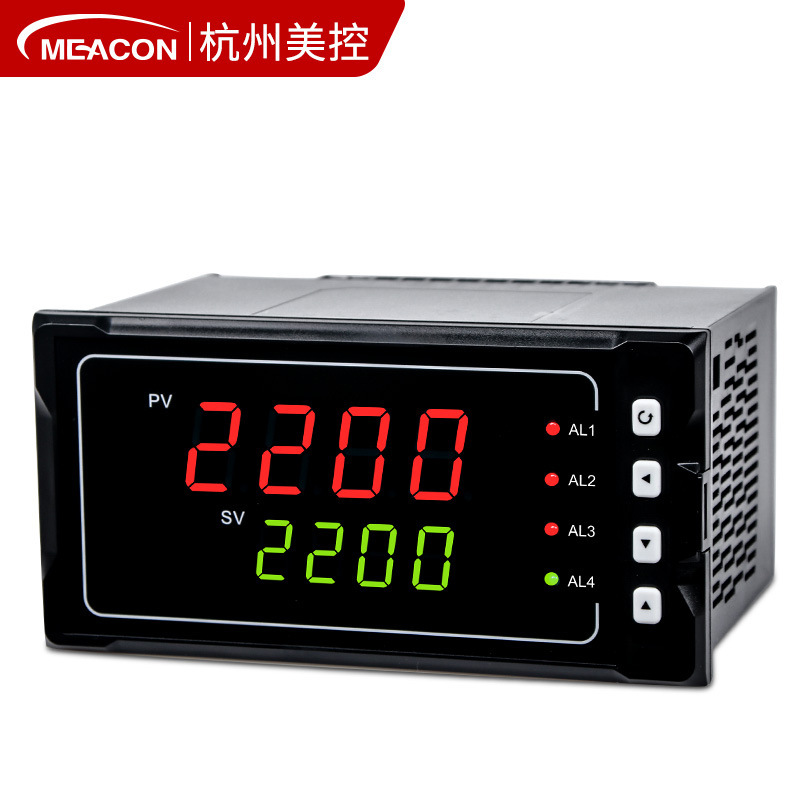

双 4 位 LED 显示是它最直观的一处设计。上排 PV 显示当前测量值，下排 SV 显示设定值或报警值，操作人员站在柜前一眼就能看出过程有没有偏离，既不用翻菜单，也不用外接显示屏。需要现场调整参数的场合，双窗口结构能省下不少来回跑的时间。

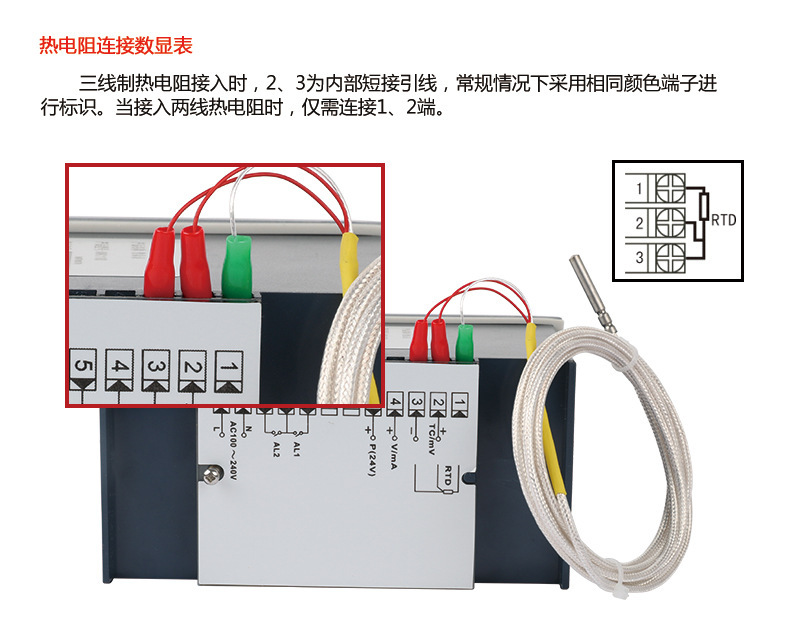

33 种输入信号是这个系列真正的通用性所在。热电偶覆盖 K、S、B、E、T、J、N、R 等常用分度号，热电阻支持 Pt100 与 Cu50，电压侧有 0-10V、0-75mV 等，电流侧有 4-20mA、0-20mA 等。一台表能顶温度表、压力表、液位表、电流表几种用途，备件型号统一，仓库不必为每种工艺单独囤货。
整机通用参数和外形尺寸分开列。通用参数对 A 型到 H 型全部适用，尺寸表决定的是柜面板怎么开孔、开多大。
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | MIK-1100 系列 |
| 测量精度 | 0.3%FS |
| 输入信号 | 33 种输入（热电偶 K/S/B/E/T/J/N/R，热电阻 Pt100/Cu50，电压 0-10V、0-75mV，电流 4-20mA、0-20mA 等） |
| 显示方式 | 双 4 位 LED 数码管，PV/SV 双窗口 |
| 变送输出 | 4-20mA、1-5V、0-5V、0-10V、0-20mA、0-10mV |
| 报警功能 | 上限/下限报警，1 路或 2 路继电器可选 |
| 通讯接口 | RS485，MODBUS RTU 协议 |
| 供电电源 | AC 100-240V 或 DC 12-36V |
| 馈电输出 | 24VDC 配电输出（选配） |

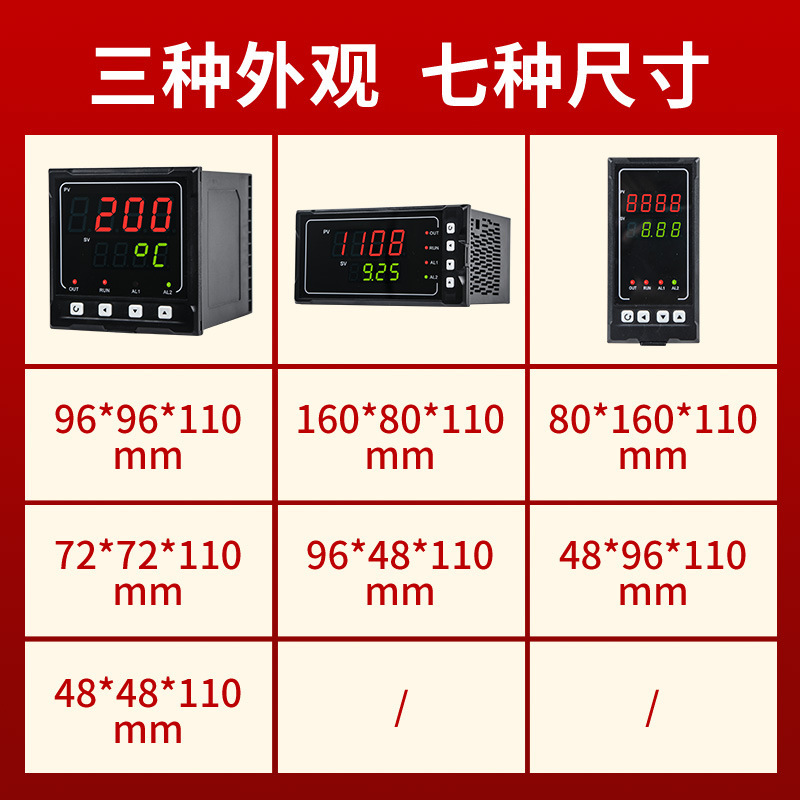

| 型号 | 外形尺寸（mm） | 开孔尺寸（mm） |
|---|---|---|
| A 型 | 160×80×110 | 152×76 |
| B 型 | 80×160×110 | 76×152 |
| C 型 | 96×96×110 | 92×92 |
| D 型 | 96×48×110 | 92×45 |
| E 型 | 48×96×110 | 45×92 |
| F 型 | 72×72×110 | 68×68 |
| H 型 | 48×48×105 | 45×45 |
A 型到 F 型的机身深度都是 110mm，H 型是 105mm，柜内纵深紧张的场合这点差别值得先量一下。24VDC 配电输出属于选配功能，订货时要单独说明；变送输出与通讯的具体形式也按订货配置，标准配置只保证测量、显示与报警三件事。

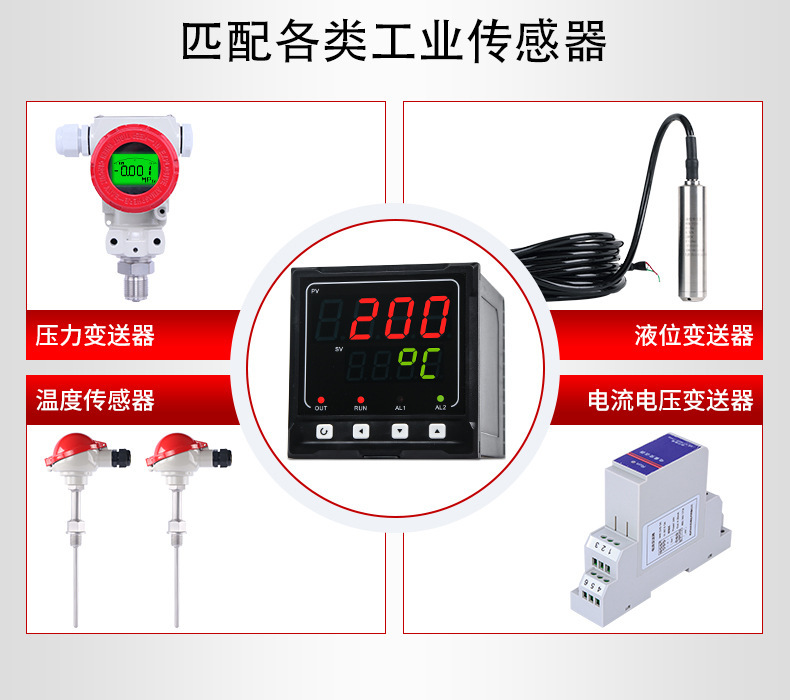

这台表本身不挑行业，落到哪个现场取决于接到它输入端的是哪一支传感器。测温热电偶、测压变送器、投入式液位变送器，只要输出信号落在它支持的范围内，接线方式和调试步骤基本一样。
同一台表在不同行业里的差别，主要落在报警动作接什么执行机构、数据要不要上传这两点上。水处理现场多半只用继电器触点启停泵，化工装置更常把 RS485 接到中控，把历史曲线留存下来；食品医药则偏重报警触点的动作可靠，因为它直接切断的是加热回路。

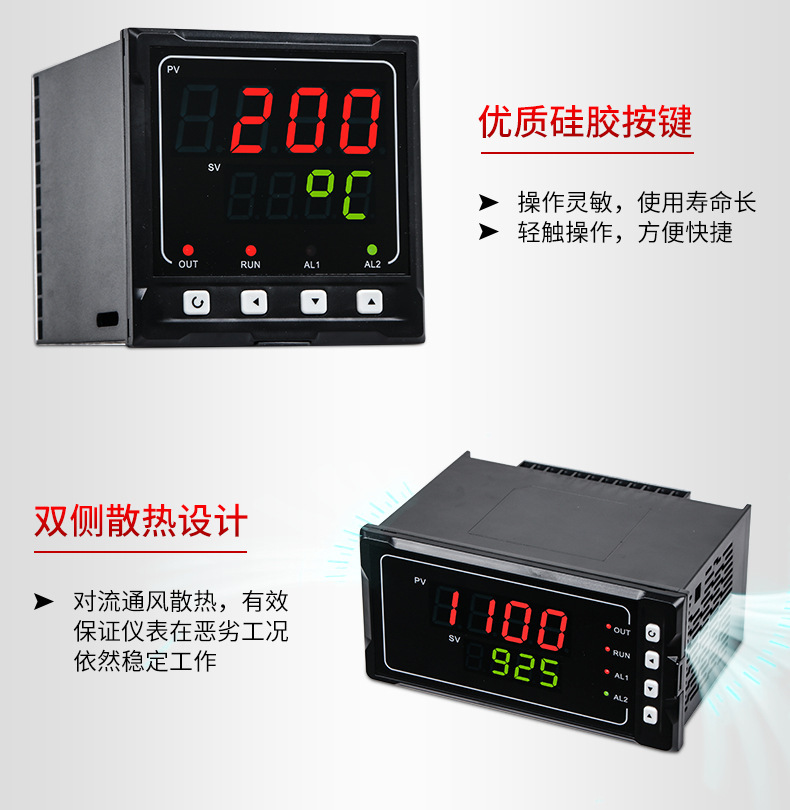

环境方面，工作温度范围为 -10℃ 到 +50℃，相对湿度不超过 85%RH 且不能凝露。安装位置要避开强电磁干扰源、腐蚀性气体和剧烈振动，仪表两侧的散热孔不能被线槽或元件挡住。柜内温度本来就高的场合，建议在柜门上另开通风口，而不是指望仪表自己扛住。
机械安装是面板嵌入式：按选定的开孔尺寸在配电柜面板上开孔，把仪表从正面推入，再用自带的安装卡扣从背面锁紧。开孔按尺寸精确加工，孔开大了卡扣压不紧，仪表会在面板上晃动，时间一长端子螺丝容易松。

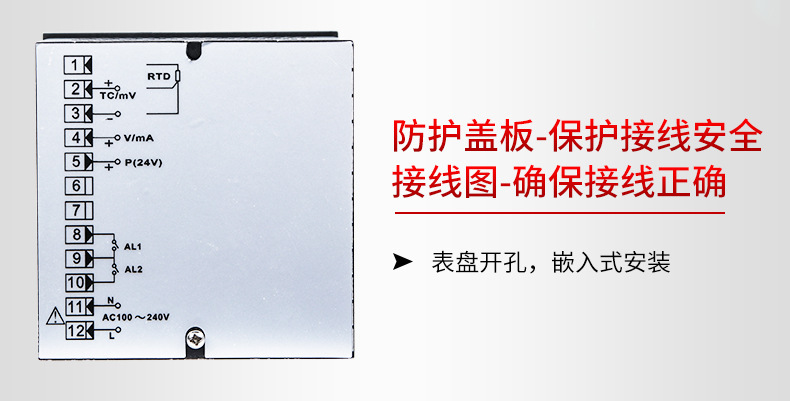

接线端子盖板装回之后再送电，这个顺序不要省。信号线与动力线捆在一起走时，显示值跳动往往就出在这里，改成单独走槽基本能解决。
精度校准建议每 12 个月做一次，用标准信号源从输入端给值，比对显示偏差并记录。面板清洁只用干燥软布，有机溶剂和腐蚀性清洁剂会把视窗与面贴腐蚀掉，这类损伤不在保修范围内。

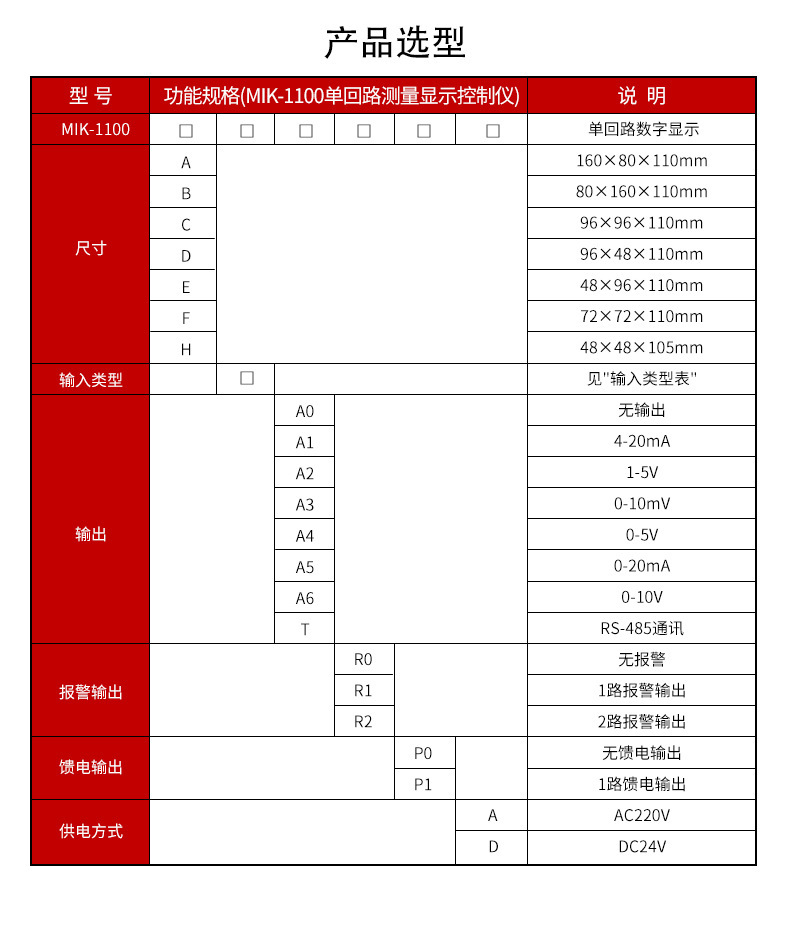

MIK-1100 是一个系列，A 型到 H 型共用同一套测量电路和功能选项，区别只在面板尺寸与安装朝向。信号类型、报警路数、变送输出、通讯方式和供电方式，是在外形代号之外单独指定的，所以选型要拆成两步：先定电气功能，再定外形代号。

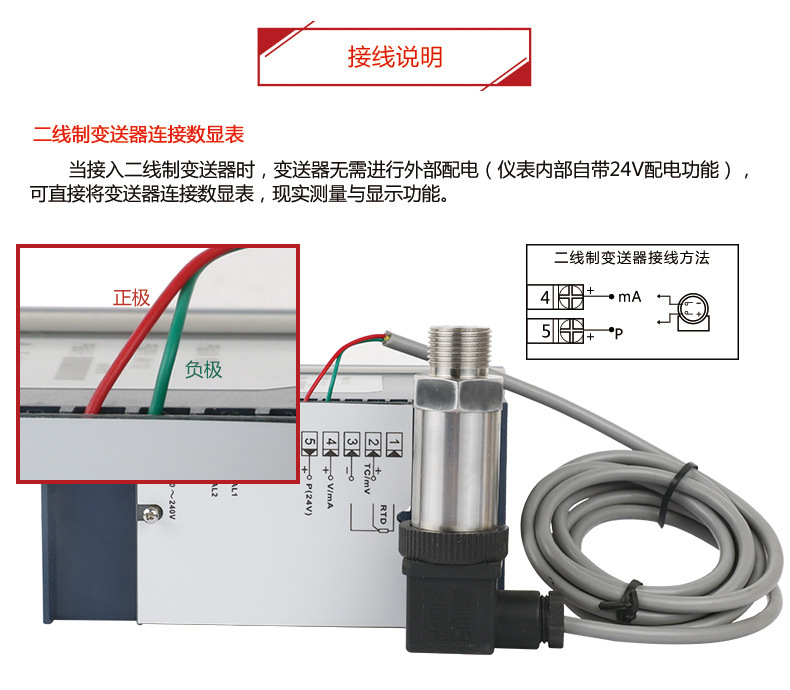

电气功能的判断更直接。测温度就把热电偶或热电阻直接接进输入端，不需要另配变送器；压力、液位用二线制 4-20mA 变送器时，要选带 24VDC 配电的配置，否则还得再配一台开关电源。需要把数据送进 PLC 或记录仪的，按接收端量程挑变送输出；要进中控系统的配 RS485；只做就地控制或联锁的，两路继电器比通讯更实用。
该系列可做数显仪表 OEM 代工，上海阔思电子一类的渠道伙伴在成套项目里常按客户的面板开口与量程铭牌做配套。定型的顺序是先看信号类型和要不要 24V 配电，再看报警路数与通讯，外形代号放到收尾按柜面空间挑——柜板一旦开了孔，改尺寸的代价比换一台表大得多。
