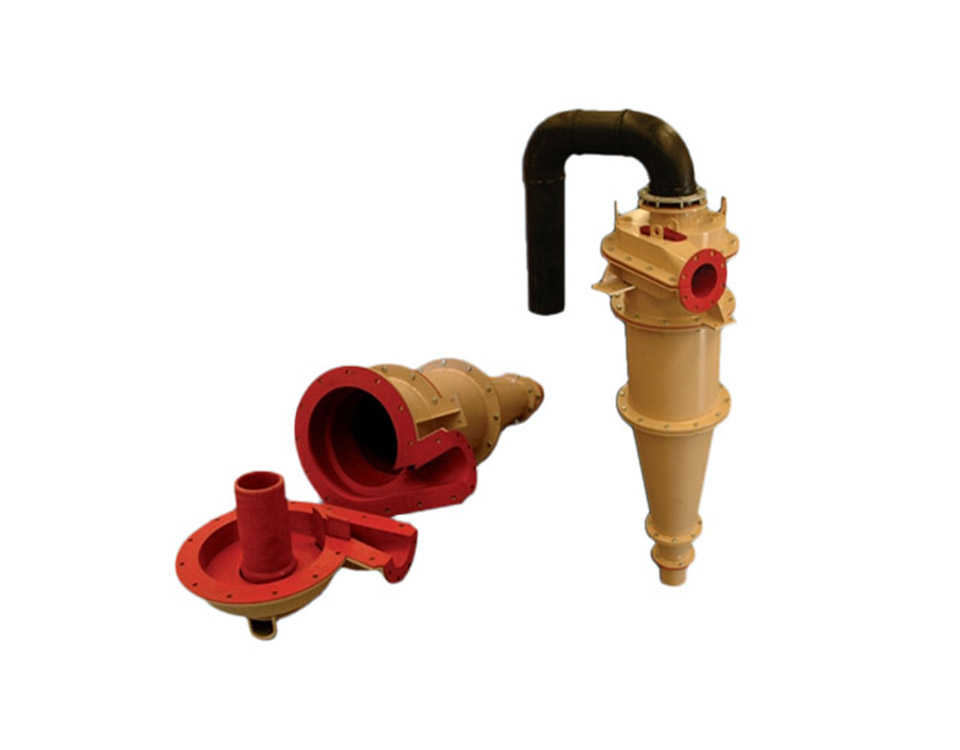

南方泵业伟尔LINATEX G系列新型旋流器：结构、选型与现场安装说明
南方泵业伟尔LINATEX G系列新型旋流器，是一款面向工业物料分级的高效设备。G是这个系列当前的型号标识，本文涉及的结构、材质与安装内容都对应该型号，后面不再另作区分。这套产品由计算机辅助设计（CFD）模拟程序配合真实数据采集与统计分析开发，落到现场就是两件事：分级效率要够，衬套换起来要快。
先说清楚它适合什么位置。矿业、化工、污水处理这类现场，需要把一股料浆按粒径切开，同时希望设备在磨蚀环境里撑得住、检修时不必大动干戈，G系列的思路就落在这种需求上。
核心特点
旋流器分级有个绕不开的矛盾：给料压力越高，处理量越大，但泵耗和磨损同步上涨。LINATEX G系列换了个方向解决——进料道采用渐开线形状，料浆以狭长带状流态进入旋流室，物料从入口到分离界面的迁移距离被压缩，分级效率和产品回收率因此提升，而给料压力不用抬高。这是结构带来的收益，不是靠加大泵功率换来的。
旋流室做成下旋式，新给料与内部回转流之间不产生干涉，紊流被尽量压住。能量集中用在物料分级上，被内部涡流消耗掉的那部分变少，运行能耗自然低一截。这一点在长期连续运行的工段里体现得最明显。
可调、可换的部分
现场工况会漂移：给料浓度变化、粒度组成变化、目标切割点调整，都需要设备留出调整余地。G系列把调整点做在进料口上，更换楔形板就能改变进料口尺寸，不用把整台旋流器从管路上卸下来。耐磨衬套则提供两种形式，按现场的检修习惯挑。
- 进料口楔形板可替换，不拆本体即可调整进料口尺寸
- 衬套分模压橡胶与冷粘两种，按检修条件选择
- 小锥体和沉沙嘴衬套可选耐纳特陶瓷，重磨蚀工况优先
- 衬套支持现场更换，不需要专用工具或复杂工序
技术参数
旋流器没有传统意义上的量程和精度指标，它的分级表现取决于结构尺寸，以及衬套能不能长期保持这个尺寸。所以看G系列，重点看结构和材质两项。下表列出该型号可确认的配置项，具体规格在订购前仍需与技术人员确认。
| 参数名称 | G系列配置说明 |
|---|
| 型号 | G |
| 进料方式 | 渐开线进料道，料浆以狭长带状流态入料 |
| 进料口调节 | 更换楔形板改变进料口尺寸，免拆机体 |
| 旋流室结构 | 下旋式旋流室，抑制新给料与回转流干涉 |
| 内衬材质 | 耐磨橡胶；小锥体、沉沙嘴衬套可选耐纳特陶瓷 |
| 衬套形式 | 模压橡胶衬套、冷粘衬套 |
| 维护方式 | 衬套现场更换，无需复杂拆装 |
| 适用介质 | 矿浆、化学料浆、污泥及含固废水 |
| 应用领域 | 矿业、化工、污水处理等分级工段 |
选型时有三件事必须问清楚，否则参数表对上了号，装上去也未必对：给料的固体浓度与粒度组成、希望切出的分级粒径、现场更换衬套的作业空间。这三项决定了楔形板规格和衬套材质往哪个方向选。
应用行业
G系列处理的是把一股料浆按粒径切开这件事，凡是需要分级、浓缩或脱除粗颗粒的流程，都可能有它的位置。行业不同，侧重点不一样。
- 矿业用于矿石分级、尾矿处理以及有用矿物回收
- 化工用于化学原料分级，兼顾废水中的颗粒分离
- 污水处理用于污泥浓缩和砂水分离工艺段
- 食品加工与制药用于固液分离及精细分级
矿业工况对耐磨的要求最高，小锥体和沉沙嘴通常直接上陶瓷衬套。化工和污水处理的介质腐蚀性、含固量差异大，衬套形式要按实际料浆定。食品和制药行业更在意分级粒径的稳定性，对衬套保持流道形状的能力，要求比单纯耐磨更靠前。
安装条件
G系列采用模块化设计，本体、锥体、沉沙嘴分段供货，现场组装和调试的节奏比较快。安装质量的差异往往不出在本体上，而出在管路和支撑上。
- 核对给料管、溢流管、沉砂口的方位与标高，确认与设计接口一致
- 按模块化顺序组装本体与锥体，检查各段衬套贴合、无翘边
- 装好楔形板，确认进料口尺寸与选型相符，锁紧后不松动
- 支撑结构要能承受运行振动，避免管路应力直接传到机体
- 试运行时观察溢流与沉砂的排出状态，再微调进料口尺寸
给料泵的出口管路尽量短而直，弯头一多压力损失就大，旋流器入口的压力稳定性会跟着变差。溢流与沉砂的排出方式要提前定下来，沉砂口如果直接对着溜槽，记得留出观察和取样的空间。
注意事项
旋流器没有转动部件，故障大多来自磨损和参数漂移，日常关注点也集中在这两处。
- 定期检查耐磨衬套磨损量，接近极限前安排更换
- 衬套磨损后流道形状变化，分级粒径会跟着漂移
- 楔形板更换后重新确认进料口尺寸，不要凭手感锁定
- 不要靠提高给料压力来弥补分级效果下降的问题
- 停机检修时清理沉沙口积料，避免下次启动堵口
有一点容易被忽略：衬套的更换周期跟介质磨蚀性直接相关，同一型号设备在不同现场的寿命差别可能很大，按固定时间换件并不划算，按磨损实测判断更可靠。文中所有技术参数与规格均为参考值，具体配置会随实际需求调整，订购前建议与耐纳特的工程技术人员确认细节。
典型应用案例
铁矿磨矿回路的分级
磨机排矿进入旋流器，粗粒从沉砂口返回磨机再磨，细粒随溢流进入下一段选别。这类工位给料浓度高、颗粒棱角分明，对衬套的磨蚀最强。G系列在这个位置通常配陶瓷的小锥体和沉沙嘴衬套，进料口楔形板按循环负荷选定，运行中通过观察沉砂浓度判断分级状态是否正常。
选矿厂尾矿浓缩
尾矿浆进旋流器做浓缩，溢流去回水系统，沉砂用于筑坝或充填。此处介质粒度偏细、固体含量波动大，模压橡胶衬套足够应对，关键在进料口尺寸与给料压力是否匹配，否则溢流容易跑粗。
污水处理厂的污泥与砂水分离
污泥浓缩或砂水分离工段，介质腐蚀性相对温和，但连续运行时间长。G系列的模块化结构在这类现场的优势体现在检修窗口上，衬套现场就能换，不必把整机拆下来送修。
常见问题FAQ
G系列旋流器能不能处理含粗颗粒的矿浆？
可以，但耐磨配置要提上去。粗颗粒对沉沙嘴和内锥的冲刷最直接，这两处建议选耐纳特陶瓷衬套；进料口楔形板的尺寸也要相应放大，避免大颗粒在入口处堆积。
进料口堵了，能不能不停机调？
楔形板本来就是为了让调整变简单，更换时不用拆下旋流器本体。但要在停机、泄压、管路排空之后进行，带压操作没有余地。
耐磨衬套多久换一次？
没有统一的时间表。衬套寿命取决于介质磨蚀性、给料压力和累计运行时长，同一个型号在不同现场差别可能很大，按实测磨损量判断比按时间换更划算。
小锥体和沉沙嘴要不要选陶瓷衬套？
看磨蚀强度。矿浆、含砂废水这类介质，陶瓷衬套的服役时间通常比橡胶长；介质较细、以腐蚀性为主的场合，橡胶衬套更合适，成本也低。
分级粒径变粗了，是换设备还是换参数？
先查磨损和进料口尺寸，别急着换设备。衬套磨损后内部流道变大，分级粒径会往粗的方向漂；进料口尺寸选大了也有同样效果。这两项都能在现场调整或更换，排查完再决定下一步。
产品概述
耐纳特公司采用计算机辅助设计(CFD)模拟程序配合真实数据采集与统计分析原理开发耐纳特新型G系列旋流器。耐纳特G系列旋流器增加了一系列新特性、新功能，这将大大提升产品的工作性能，显著提高分级效率和产品回收率。
G系列旋流器拥有可替换的进料口楔形板，这是耐纳特旋流器凌驾于其它产品之上的独特设计。用户可以通过更换楔形板快速调整进料口尺寸，改变旋流器工作状况，无需从平台上拆卸旋流器。
料浆以狭长的带状流态进入旋流室，这种给料方式可以使物料更加接近旋流器内壁，更大程度上减少了物料在分级过程中的迁移距离，因此提高了分级效率。我们用计算机模拟系统设计了旋流器给料截面从圆变方的水力模型，不但降低了给料压力还减少了设备磨损，有效的降低了运行成本。
下旋式的旋流室设计使得旋流器的新给料与回转流之间不会产生干涉，尽量的避免了紊流的产生，保证所有的能量绝大部分都用于物料的分级过程，有效提高了分级效率。
耐纳特已经在旋流器应用领域积累了50多年的经验，我们将一如既往的为您提供全系列的设备供应和技术服务支持。
产品参数
| 性能及优点 | ●耐纳特耐磨衬套以其卓越的耐磨性能大大降低用户的使用成本
●升级后的衬套可使旋流器更长时间保持内部流道形状和尺寸，从而保持稳定的分级效率
●进料口可调装置可使用户很方便的调节旋流器而无需更换整个旋流器衬套
●可提供模压橡胶衬套和冷粘衬套，更加适合客户需要， 并可现场更换
●渐开线进料道设计，使给料呈带状流动，阻力小，减小了紊流影响，并可避免入料急促的回转
●多种型号及多种类耐纳特旋流器可满足不同的需求
●耐纳特经验丰富的工程技术人员能够为客户提供满意的技术支持
●专用的选型软件能够为用户提供快速准确的旋流器选型。小锥体和沉沙 嘴的衬套可采用耐纳特陶瓷材料 |
