南方泵业RX系列液压隔膜计量泵：五个型号的选型、安装与调试

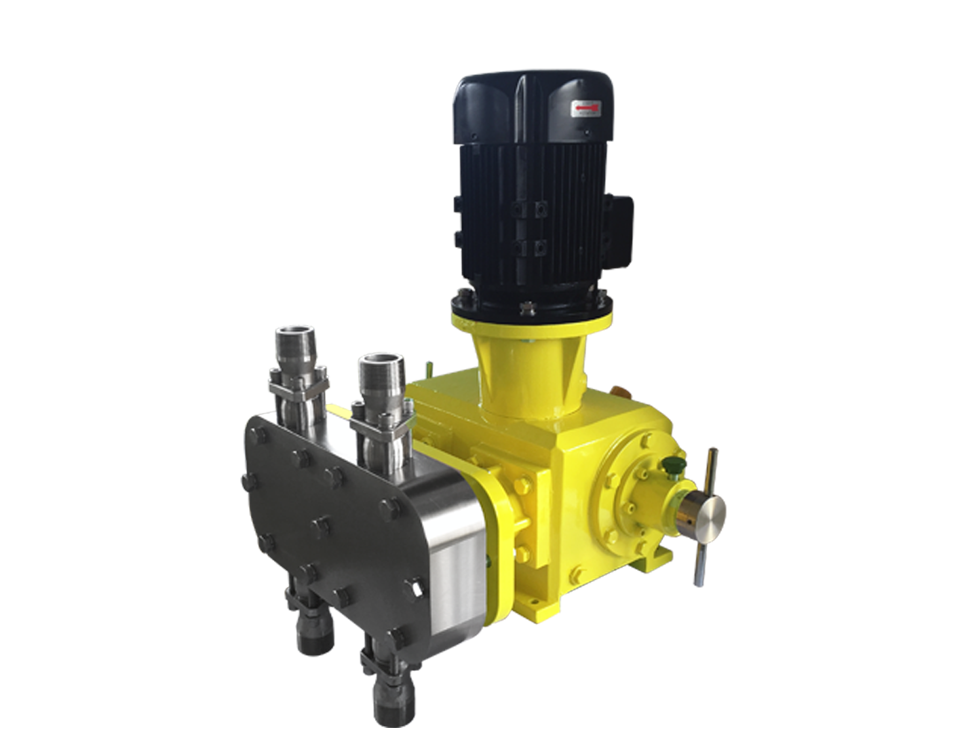

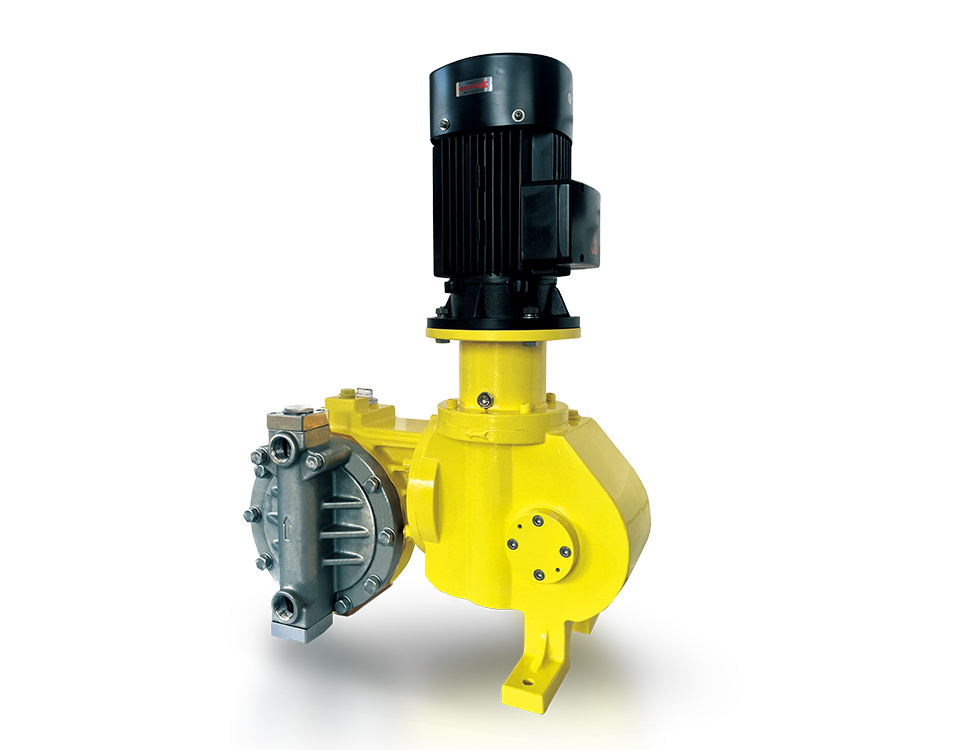

南方泵业RX系列液压隔膜计量泵，这一个产品名下面现在挂着五个型号：FROY、GH、JMX、JMZ、RX。别把它们当成五种互不相干的设备，它们是同一套液压隔膜平台上按流量、压力、材质分出来的规格。你到现场先看铭牌，认准型号再动手接管路，这一步省不了。
核心特点
液压隔膜这套结构拆开就三段。电机带蜗轮蜗杆减速，偏心轮推柱塞，柱塞压液压油，液压油再去推隔膜。介质只接触隔膜和泵头，柱塞跟介质之间没有动密封，JMX和JMZ就是靠这个结构把无泄漏写进样本的。
五个型号共用一套底子。驱动箱油浴润滑，泵头内置可调式安全阀，单向阀做成并联式，流量在停机状态或者运行状态下都能调，调节比统一10:1。并联式单向阀这个设计你在现场会喜欢，拆阀球的时候不用把整段管路一起卸下来。
差异集中在哪几个地方
- RX 是主线通用款，最大 1250L/H 配 211bar，稳态精度 ±1%
- FROY 走小流量超高压，最大 329L/H，压力同样能顶到 211bar
- GH 是低压经济款，15~500L/h，最高排出压力只有 40bar，精度 ±2%
- JMX 用无动密封结构，45~1100L/h，最高排出压力 19MPa
- JMZ 是无动密封里的大流量款，最大 3700L/H，压力做到 34MPa
机械结构上也有分别。FROY 用偏心蜗轮一体式结构，配耐磨球轴承和旁路补油，吸程能到 3m 水柱。GH 是蜗轮蜗杆驱动柱塞、柱塞再压液压油推隔膜，柱塞前面有隔膜护盘，吸程同样是 3m。JMX 和 JMZ 靠可变偏心机构调流量，配限位补油阀，流量脉动平缓，吸程 2m。
技术参数
下面这张表按型号分开列，选型的时候对着工况一条条核，别看个流量就把型号定了。
| 型号 | 流量范围 | 最高排出压力 | 稳态精度 | 介质温度 | 过流材质 |
|---|
| RX | 最大 1250L/H | 211bar | ±1% | 按选材与介质确定 | PVC、PVDF、316SS、特殊材质 |
| FROY | 最大 329L/H | 211bar | ±1% | -30℃~+100℃ | PVC、PVDF、316SS、哈氏合金 C22 等 |
| GH | 15~500L/h | 40bar | ±2% | 最高 40℃，特殊材质可达 120℃ | 不锈钢、PVC、PVDF |
| JMX | 45~1100L/h | 19MPa | ±1% | -10℃~+100℃ | PVC、PVDF、316SS、304SS |
| JMZ | 最大 3700L/H | 34MPa | ±1% | -10℃~+100℃ | PVC、PP、316SS、304SS |
公共部分的参数放在一起说，这几项五个型号基本一致。
- 调节比统一 10:1，停机或运行中都能改流量
- 供电 380V/220V、50Hz/60Hz，三相或单相可选
- 控制方式为变频控制器接 4-20mA 信号，或马达控制器做开停控制
- 吸入提升高度 RX、JMX 最大 2m 水柱，GH、FROY 最大 3m 水柱
- 环境温度不超过 +40℃，海拔不超过 1000m
- GH 功率 0.55~0.75kW，GH 与 JMZ 的防护等级按 IP55 标注
应用行业
化工、环保、电力、冶金、医药、食品、水处理，这几块五个型号都能进。真正决定你选哪个型号的，是流量、压力、材质和介质温度这四个条件凑在一起之后剩下几个选项。
- 环保和水处理：污水厂药剂投加、反渗透与软化水系统加药
- 石油化工：腐蚀性药剂与添加剂投加，天然气系统的化学品注入
- 电力与冶金：锅炉给水加药、冷却水处理、冶金废水处理
- 医药与食品：药品配制、食品加工中的卫生级液体输送
- 造纸、实验室、海水淡化：高粘度液体、试剂投加、反渗透加药
按型号分工看更清楚。FROY 流量小压力高，实验室和中试装置、海水淡化反渗透加药用它合适。JMZ 单机流量能到 3700L/H，集中加药间那种要一台顶几台的地方用它。GH 压力上限 40bar，常规药剂投加够用，价格也低，小流量场合先考虑它。
安装条件
基础找平、地脚拧紧只是起点。计量泵的故障有一半出在吸入侧，管路怎么配比泵本身怎么装更影响后面的运行。
- 泵体装在便于拆单向阀的位置，四周留出检修空间，泵头朝向顺手的一侧
- 吸入管路尽量短、直、少弯头，管径不小于泵进口口径
- 吸入管末端配过滤器，防止颗粒进阀球，过滤精度按介质定
- 排出管路装安全阀、背压阀和脉动阻尼器，安全阀整定值不超额定排出压力
- 接线前核对电压与铭牌，380V 和 220V 别接错，变频信号线单独走
- 首次开机前灌泵排气，手动盘车几圈确认偏心机构转动灵活
环境条件也要核。GH、JMX、JMZ 允许介质温度 -10~+100℃，GH 常规工况最高 40℃，换特殊材质能到 120℃；FROY 的温度下限更低，-30~+100℃。环境温度一律不超过 +40℃，海拔不超过 1000m，超了要跟厂家重新确认降容使用。
注意事项
这类泵不是万能泵，用错地方比调不准更麻烦。下面几条是我在现场反复跟人强调的。
- 含固体颗粒的浆料不要上，阀球卡住是这类泵最常见的停机原因
- 输送易燃易爆介质要选双隔膜带破裂报警，别靠单层隔膜硬扛
- 调节比 10:1 是硬指标，超出范围靠缩行程硬压会把稳态精度丢掉
- 液压油位和油质按月看，油乳化或油位异常下降先查补油阀和隔膜
- 安全阀整定值别随手调，改之前先确认泵头材质和密封件的耐压
选材是最容易出错的一环。RX 有 PVC、PVDF、316SS 和特殊材质可选，JMX 多一个 304SS，JMZ 泵头材质里有 PP，FROY 的选项里还有哈氏合金 C22。介质浓度、温度、有没有氯离子，这三样说清楚再定材质，返工一次的钱够买好几只阀球。
常见故障与排查
流量越跑越小，怎么调都上不去
先查吸入过滤器是不是堵了、吸入管接头有没有漏气、泵头里是不是憋着气。多半是单向阀结垢或者阀球被杂质卡住。并联式单向阀能单独拆，不用动管路，拆下来用清水或者对应溶剂洗，阀球、阀座有划痕就直接换。
隔膜用不了几个月就破
先看可调式安全阀的整定值，再看排出管路上有没有阀门被误关。原因多半是排出压力超了额定值，或者液压腔缺油、限位补油阀没补上油。把安全阀重新整定到额定压力以内，检查补油阀，排气后把油补到油标中线。
泵体噪声大、振动明显
先量吸程和吸入管径。多半是吸入管偏细、吸程超了上限——RX 和 JMX 只有 2m 水柱，或者介质黏度比样本上的高。加粗并缩短吸入管，抬高液位，开机前灌泵排气，噪声一般就下去了。
投加量忽大忽小，精度到不了 ±1%
先查控制信号，用万用表量 4-20mA 有没有漂，再查偏心调节机构有没有松动。多半是信号线跟动力线捆在一条槽里受了干扰，或者行程锁紧没到位。信号线单独走、屏蔽层单端接地，机械限位重新锁死，然后重新标定一次流量。
换隔膜的时候别只换那片膜，液压腔的油一起换掉，补油阀顺手拆开看看。我见过几次隔膜换完没几天又破的，油里带着杂质，新膜也撑不住。
产品概述
| 技术参数 | ●更大流量：1250L/H
●更高排出压力：211bar
●调节比：10:1，稳态精度：±1%
●吸入提升高度更大可达2m水柱 |
| 主要特征 | ●采用蜗轮蜗杆结构减速，保证机械传动部件连续平稳工作；蜗轮与偏心以总成形式安装，保证的行程距离，同时便于拆卸维护。
●设计与管路并联式的单向阀结构可选，在单向阀维护时，可单独拆卸单向阀，无需同时拆卸管路。
●液压驱动隔膜，隔膜寿命更长。
●内置可调式安全阀充分保护隔膜及泵头部件，避免因超压而损坏，在正常情况下，允许出口管路不安装安全阀。
●采用油浴润滑，驱动部件工作寿命长。
●在停机或运行状态下均可实现流量调节。
●可选压力式双隔膜检测（就地／远程）报警。 |
| 控制方式 | ●供电电源：38OV/220V-50Hz/6OHz／三相／单相
●变频控制器，接收外部控制信号，调节冲程速度，输入信号：4-20mA模拟信号
●马达控制器，以“开／停”方式控制三相电机，调节输出流量 |
| 典型应用 | ●环保、石油化工、化工、炼油、电力、冶金、医药、食品、水处理等领域 |
| 材质 | ●PVC、PVDF、316SS、特殊材质 |
