美控MEACON这台在线浊度计，说的是低量程浊度传感器这一款，量程0~20NTU，检测下限0.005NTU。本文合并进来的原料只有一篇，那篇没有单独标注子型号，所以下面所有参数、接口、外形尺寸都按同一个规格走，你到现场对铭牌，认准低量程这一档就行。
它测的是浊度，靠660nm激光做90°散射，工作方式是引流连续监测。水从进水管进来，穿过测量腔，再从出水管排走，光路上的悬浮颗粒把光散射到接收端，机器换算成NTU读数。别把它当投入式探头往池子里一扔，这台机器一定要接管路。

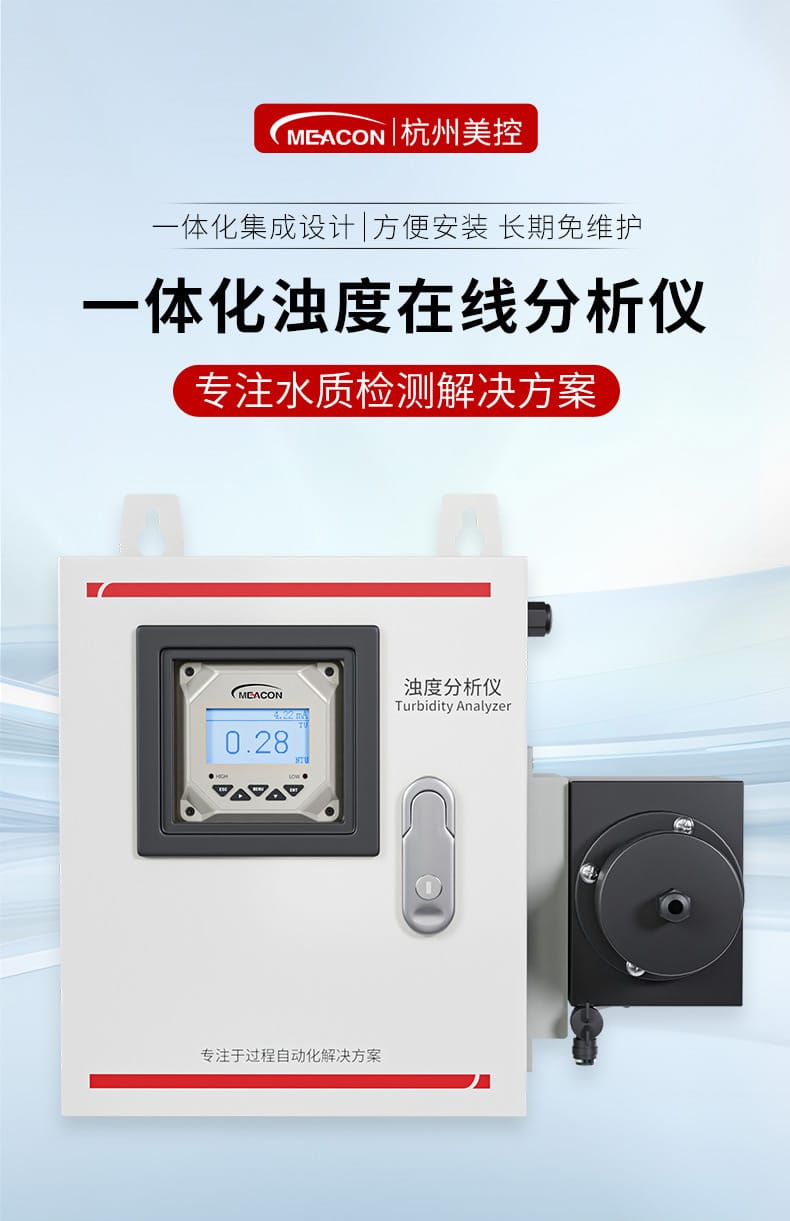

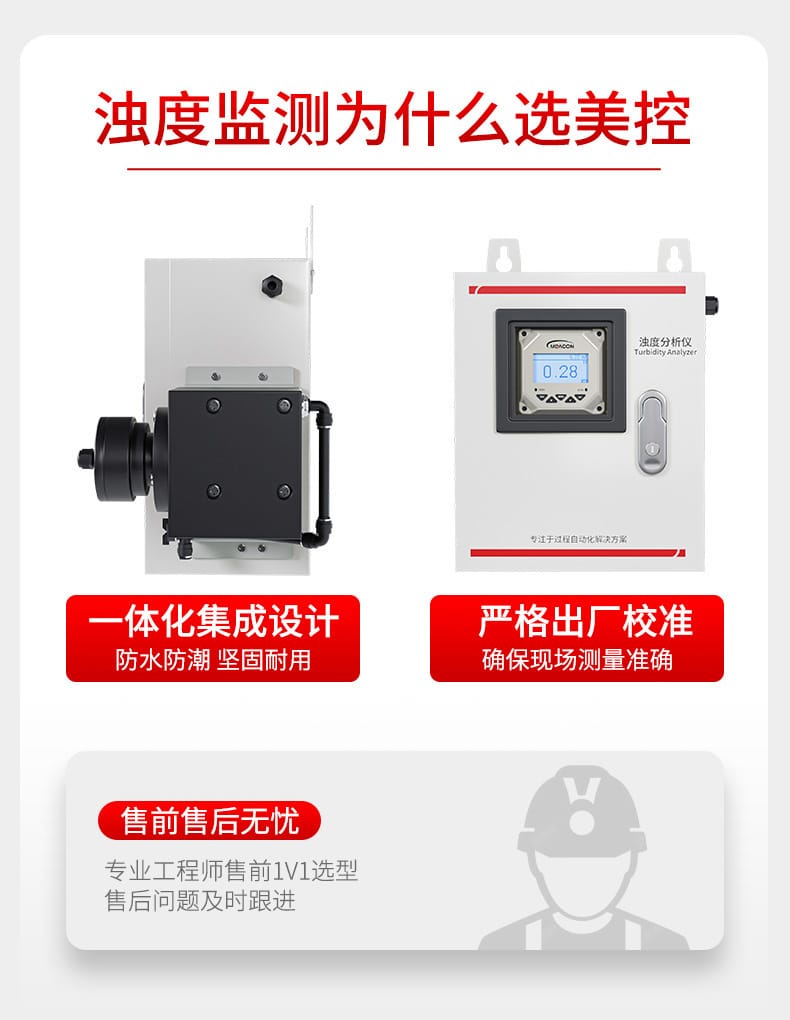

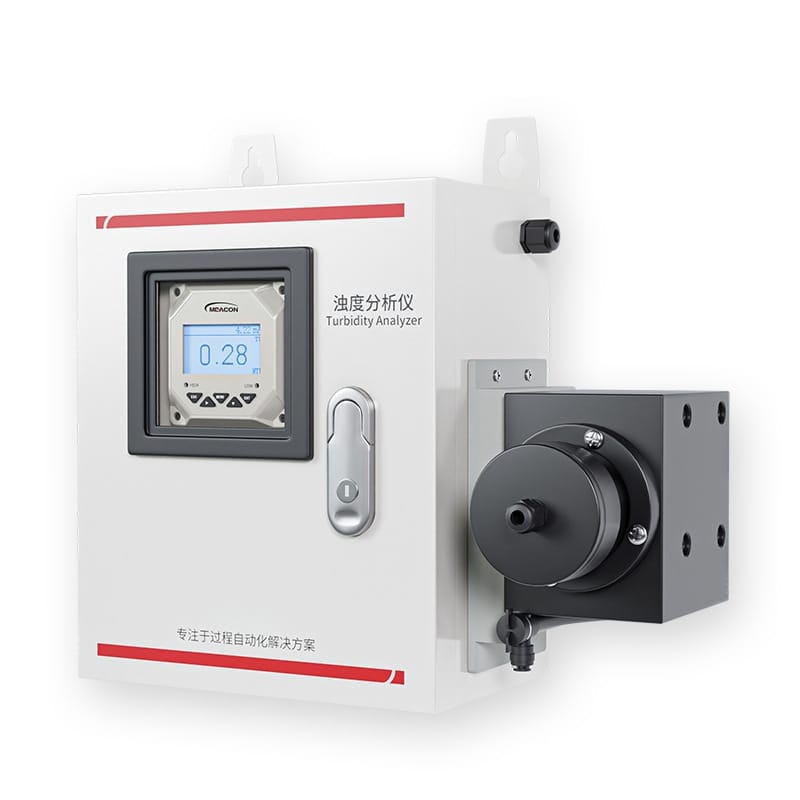

整机做成一体，350mm×350mm×200mm，重8.5kg，壁挂或者支架固定，一个人抱得动。长期免维护这句话不是随便写的，前提是进水端有过滤器、出水流量调得稳，这两条做不到，再免维护的表也得拆。

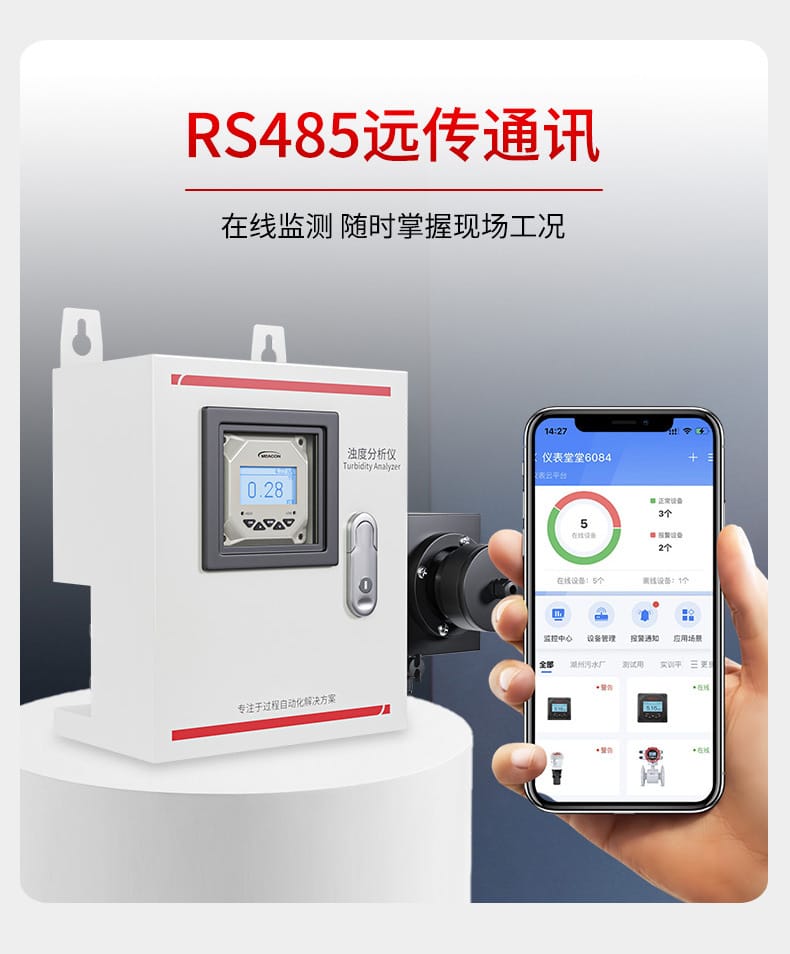

通讯这块我多说一句。隔离485能省掉中间一块转换表，现场到中控一根双绞屏蔽线就过去了。报警触点是250VAC/3A，直接带声光或者进PLC的DI都扛得住。整机功耗≤6W，220VAC供电，普通插座回路就能带起来。

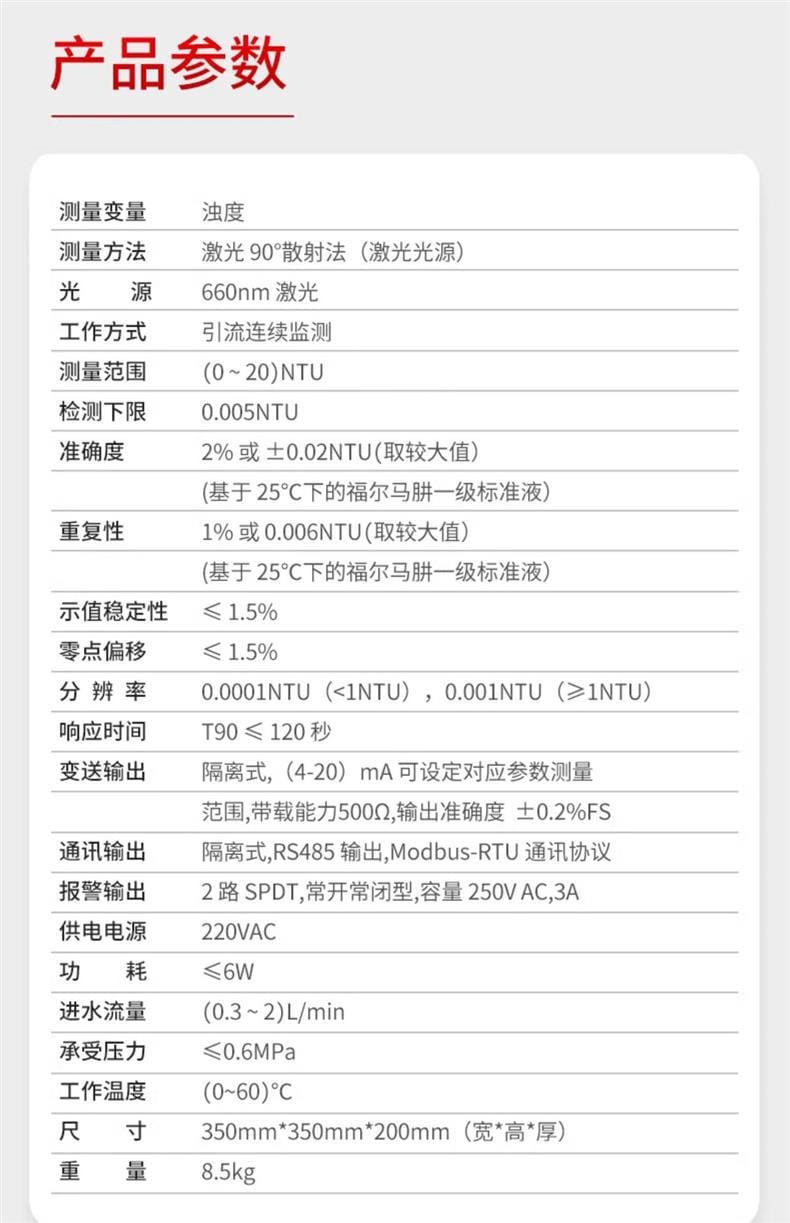

参数我按原样列出来，选型和验收都对着这张表核。量程和检测下限是最容易被人含糊过去的两项，签合同前确认清楚写的是哪一档。
| 参数名称 | 参数值 |
|---|---|
| 测量变量 | 浊度 |
| 测量方法 | 激光90°散射法，660nm激光光源 |
| 工作方式 | 引流连续监测 |

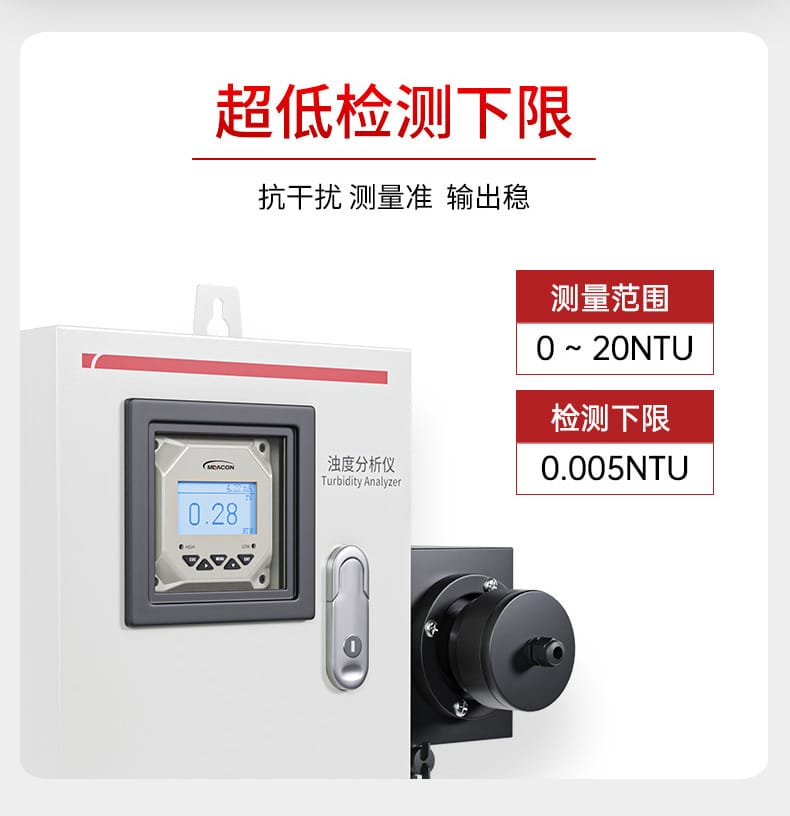

| 测量范围 | 0 ~ 20 NTU |
| 检测下限 | 0.005 NTU |
| 准确度 | ±2% 或 ±0.02 NTU（取较大值），基准25℃福尔马肼标准液 |
| 重复性 | 1% 或 0.006 NTU（取较大值） |
| 示值稳定性 | ≤1.5% |
| 零点偏移 | ≤1.5% |
| 分辨率 | 0.0001 NTU（<1NTU），0.001 NTU（≥1NTU） |
| 响应时间 | T90 ≤ 120秒 |
| 变送输出 | 隔离式4-20mA，带载能力≤500Ω，精度±0.2%FS |
| 通讯输出 | 隔离RS485，Modbus-RTU协议 |
| 报警输出 | 2路SPDT，常开/常闭，250VAC/3A |
| 供电电源 | 220VAC |
| 功耗 | ≤6W |
| 进水流量要求 | 0.3 ~ 2 L/min |
| 承受压力 | ≤0.6 MPa |
| 工作温度 | 0 ~ 60 ℃ |
| 外形尺寸 | 350mm × 350mm × 200mm（宽×高×厚） |
| 整机重量 | 8.5kg |
准确度±2%或±0.02NTU取较大值，重复性1%或0.006NTU取较大值，两条都标了基准是25℃福尔马肼标准液。你换别的标准液去校，读数会带上系统偏差。分辨率分两段看，小于1NTU时给到0.0001NTU，1NTU以上是0.001NTU，所以别指望在2NTU附近还能看到小数点后四位。响应时间T90≤120秒，水样切换完至少等两分钟再读数。

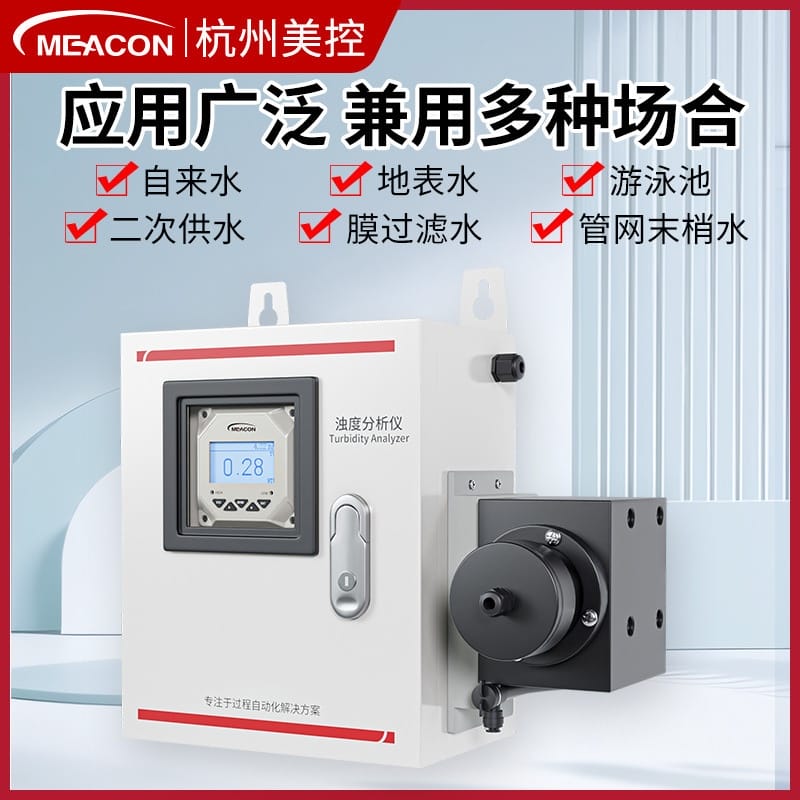

这台机器的定位很清楚：低浊、连续、要联网。水厂、供水管网、膜系统的出水把关，是它最顺手的地方。反过来，含砂量大的原水进口、污泥浓度很高的场合，别拿它硬顶，光路会被糊住。
后面这一类现场我跑过几个，特点是电磁环境脏、机柜空间紧。装之前先确认取水点能不能给出稳定流量，给不出来就在前面加个小缓冲罐，比在表上想办法管用得多。

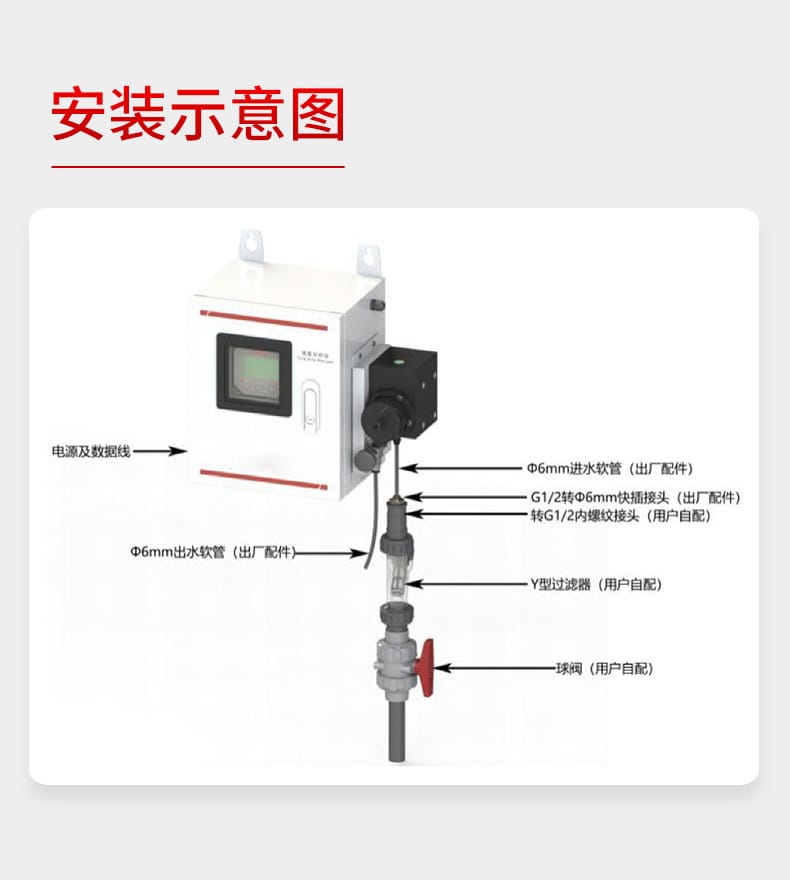

位置先定好。壁挂要打在实心墙上，支架固定要保证机体水平，歪着装，测量腔里的水流状态会变，读数跟着一起变。管路口径小，配管别贪长，进水管越短越好。
环境要求不苛刻，0~60℃都能干活，但别装在阳光直射的位置，也别贴着振动源和腐蚀性气体出口。条件允许就放室内或者带防护箱安装。承压上限0.6MPa，进水压力超了要加装减压阀，别指望软管和快插接头去扛。
这几条都是现场踩出来的，按顺序记，别跳。
标定这一步我多说两句。零点用超纯水或者厂家配的零点液，斜率用福尔马肼，标完把数值记在本子上，下次偏差大了好比对。有人图省事直接拿现场水样当零点，那水本身就带浊度，越标越离谱，回头还怪表不准。
下面四种现象，是装完头三个月最容易碰上的。按这个思路查，别一上来就怀疑表坏了。
第一步不是拆表，是看进水管有没有水、球阀是不是关着、流量有多少。多半是没进水，或者泵没启动，测量腔里空着或者全是气泡。排气，把流量稳在0.3~2L/min，等两分钟看数值起不起来。
拆开测量腔，看光路窗口上有没有一层滑腻的东西，再看管路内壁。多半是生物膜或者结垢糊在窗口上，把散射光给改了。用软布蘸中性清洗液擦窗口，管路该洗就洗，洗完重新标定一次。
拿万用表量一下信号回路，再看信号线和动力线是不是挤在同一个线槽里。多半是干扰，或者485线拉太长又没用双绞屏蔽线。分开走线、屏蔽层单端接地、通讯总长压到1000米以内，节点多的加终端电阻。

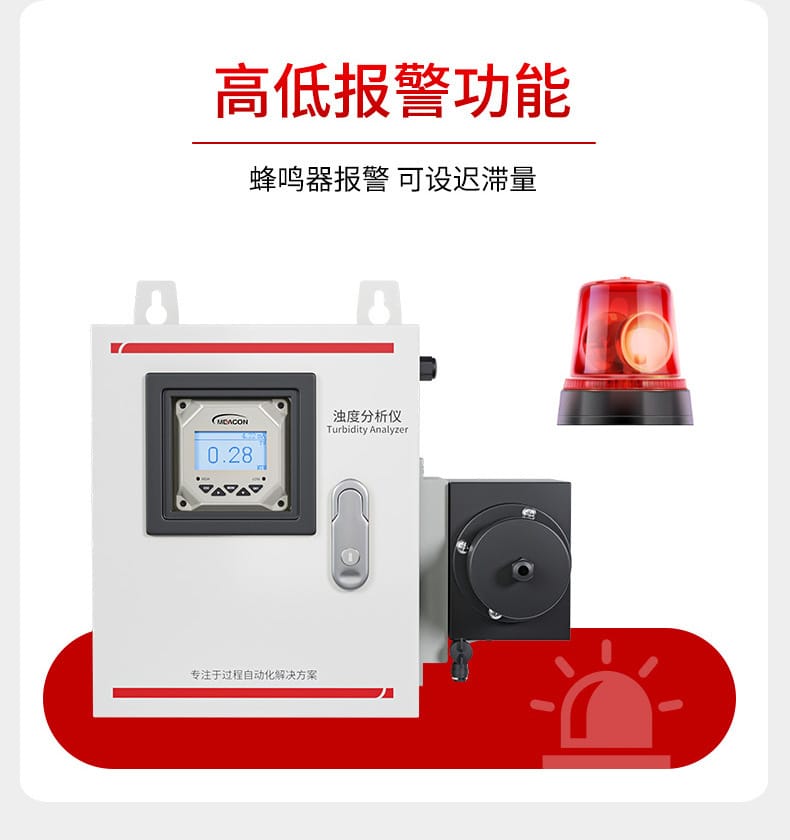

翻一遍报警设定值，重点看迟滞量设了多少，再看进水流量稳不稳。多半是迟滞量压得太小，正常的水质波动就把它触发了。按工艺允许的范围把迟滞量放大，流量不稳的先在前端加缓冲或者稳压。
临走前叮嘱一句：这台机器的准确度就靠两件事撑着，一是进水干净，二是流量稳定。装完、标完、流量调好之后别急着走，蹲在跟前看十分钟读数的跳动幅度，把这个数记下来。以后现场再出问题，你手里才有对照的底。
