美宝MA系列塑料耐酸碱卧式自吸离心泵：型号参数与选型说明

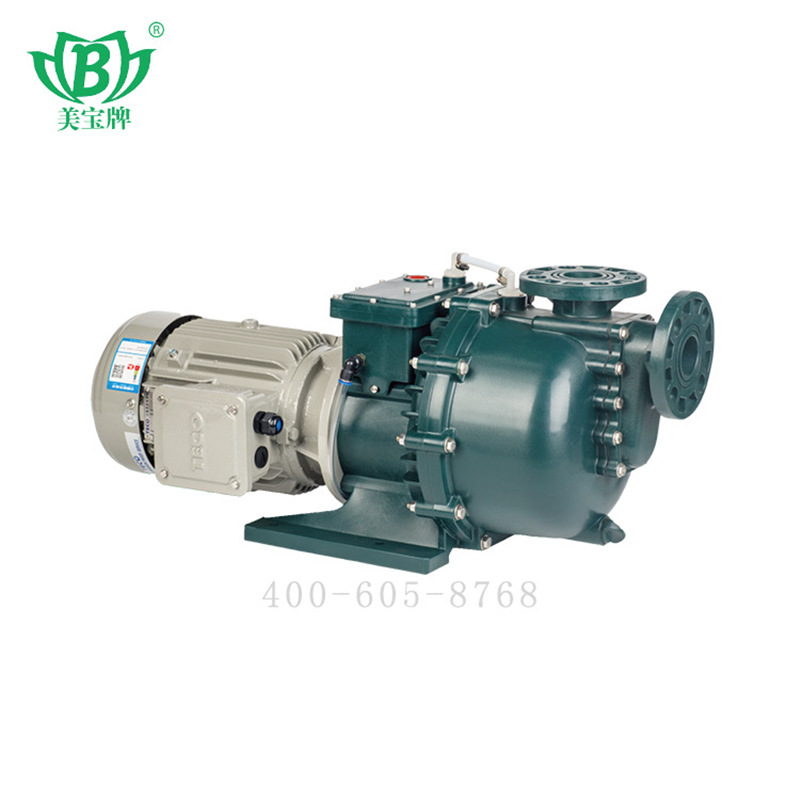

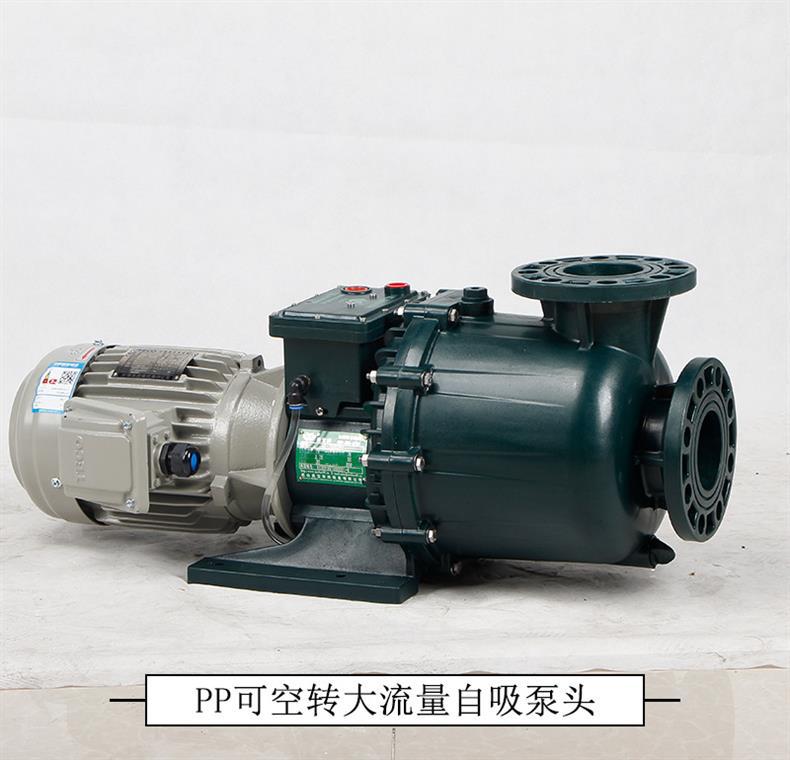

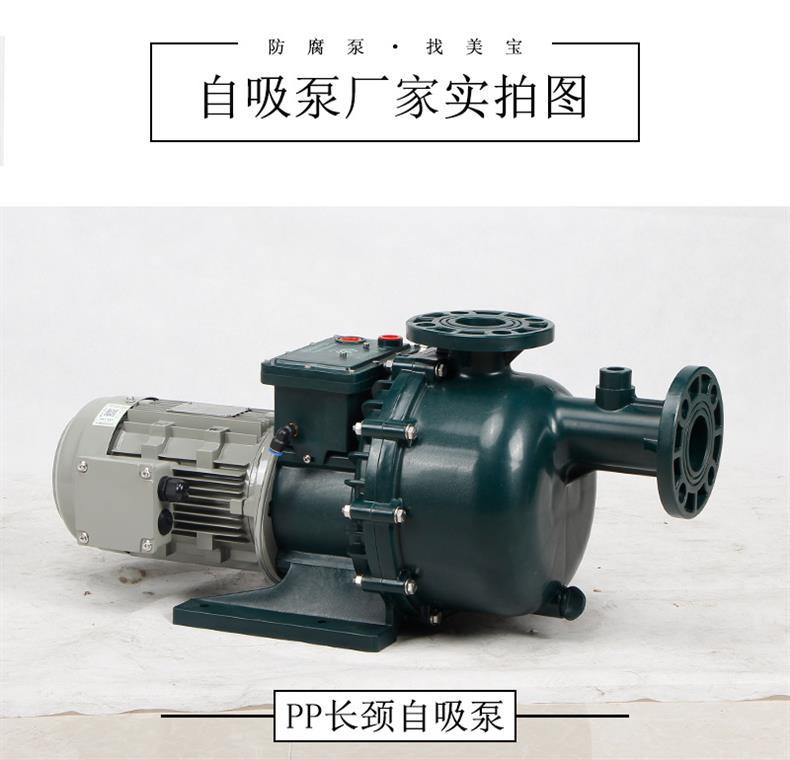

美宝MA系列是一组过流部件采用工程塑料的卧式自吸离心泵，在化工厂里常被叫作塑料耐酸碱泵或耐腐蚀自吸泵，供应方为上海阔思电子有限公司。它把泵腔、叶轮这些接触液体的部位从金属换成FRPP、CPVC、PVDF这类材料，输送含酸废水、电镀药液时不会被腐蚀穿孔。下面按MA系列现有的12个规格，把水力参数、材质配置、安装要求和选型思路分开讲清楚。

核心特点

自吸是这类泵与普通离心泵最大的区别。泵体带一个储液腔，第一次使用前灌满液体，之后停机再启动不需要重新引液，吸入管路里的液体也不必排空。化工厂的废水池、地下槽、加药箱多半低于泵位，这种结构省掉了底阀和每次启动前的灌液操作。

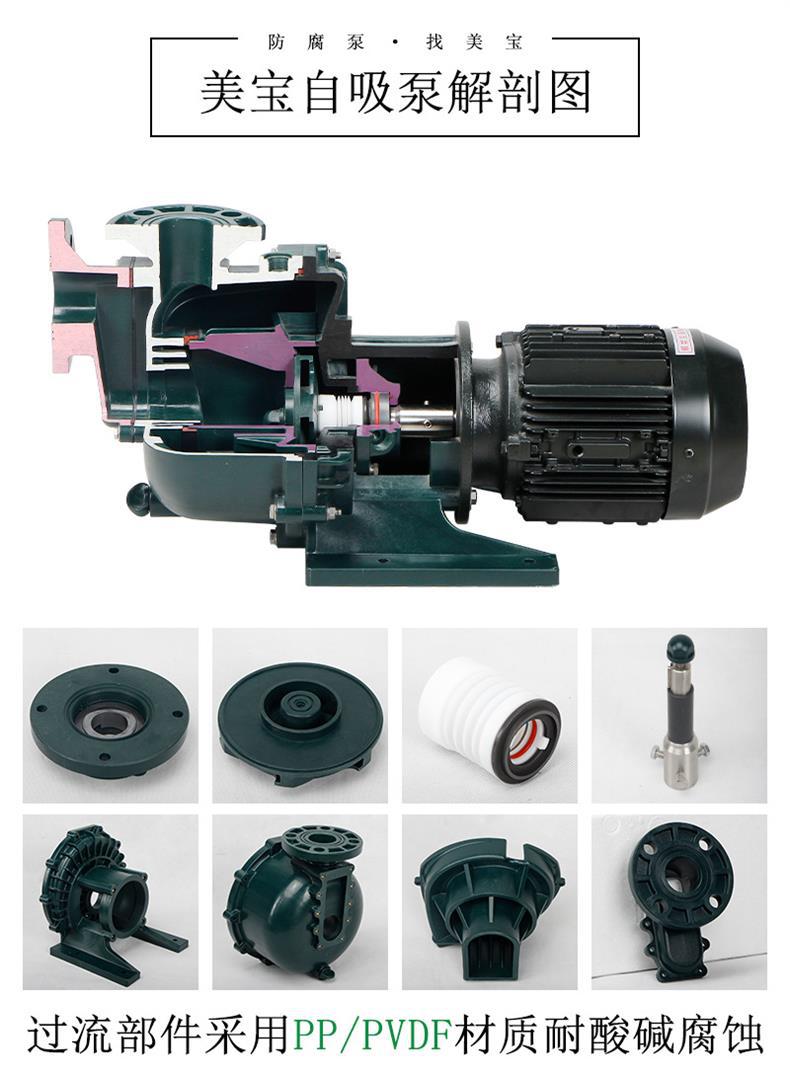

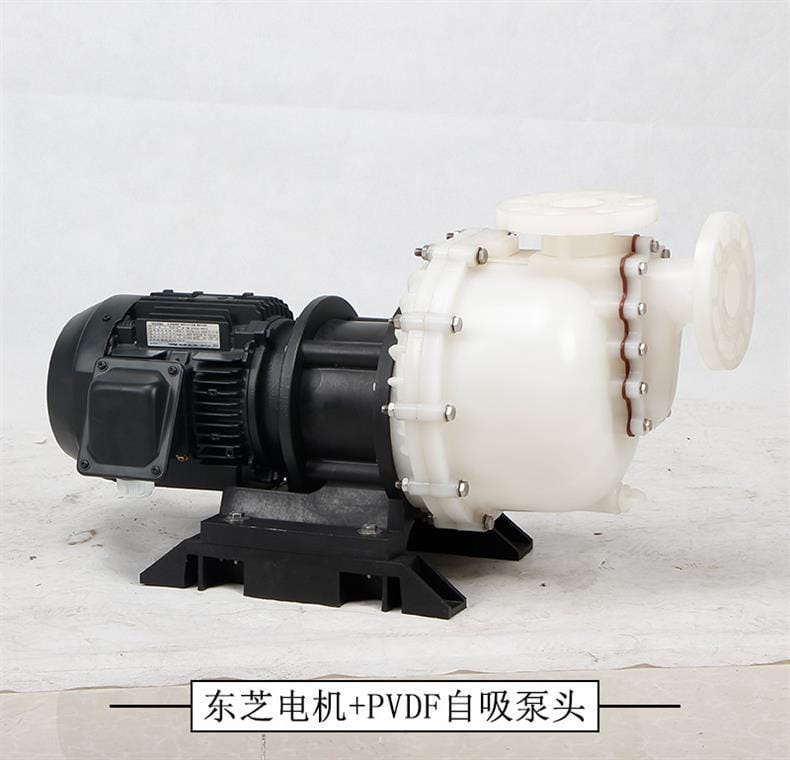

过流部件的材质按介质选。FRPP和CFRPP是增强聚丙烯，常温下的稀酸、稀碱、次氯酸钠都能过；CPVC和PVDF用在温度偏高或腐蚀性更强的场合，PVDF对强氧化性介质的耐受度在四种材料里最高。密封件同样是组合式的，弹簧可选哈氏合金或SUS316，转动环和固定环在碳、碳化硅、SSIC、陶瓷之间搭配，橡胶件有NBR、EPDM、VITON三种。这一部分最容易在询价时被漏问，介质不同，配置和价格差得不少。

泵体与叶轮可选FRPP、CFRPP、CPVC、PVDF四种塑料材质。
卧式自吸结构，首次灌液后再次启动无需重新引液。

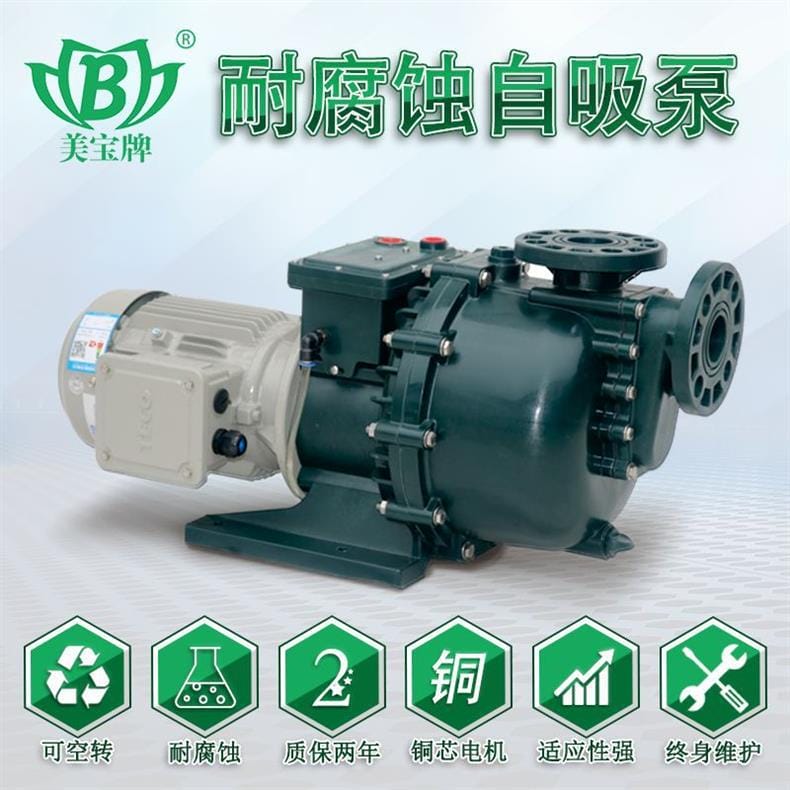

电机采用铜芯绕组，适应化工现场长时间连续运行。
整机质保两年，终身维护，全国联保并有12家售后服务网点。

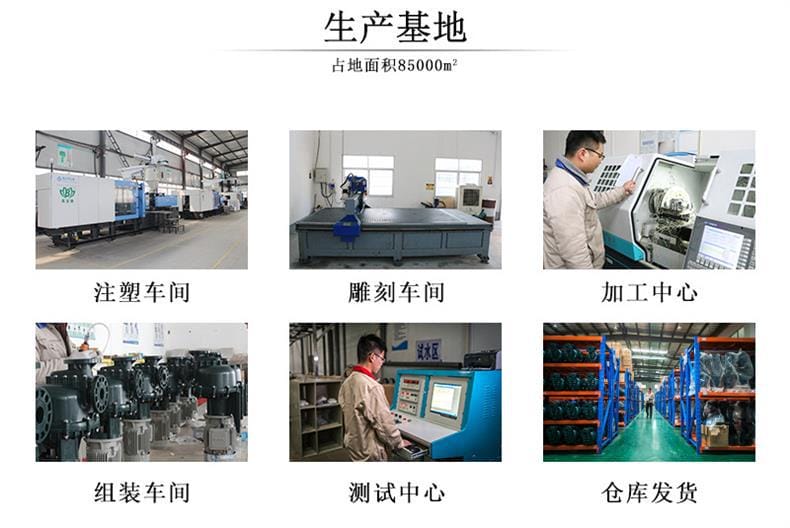

厂家自主生产，具备ISO认证、CE认证及多项专利。

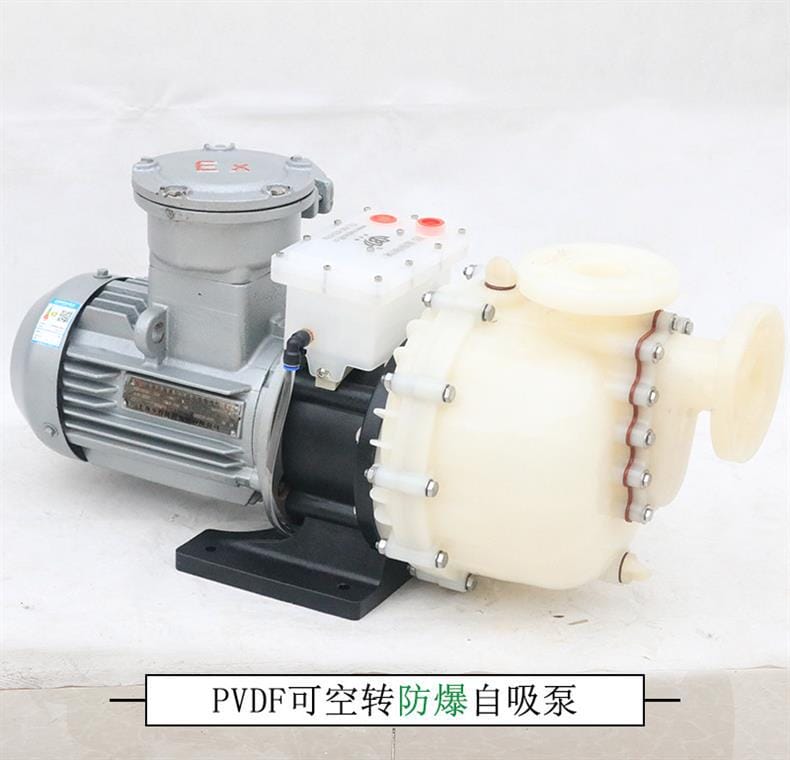

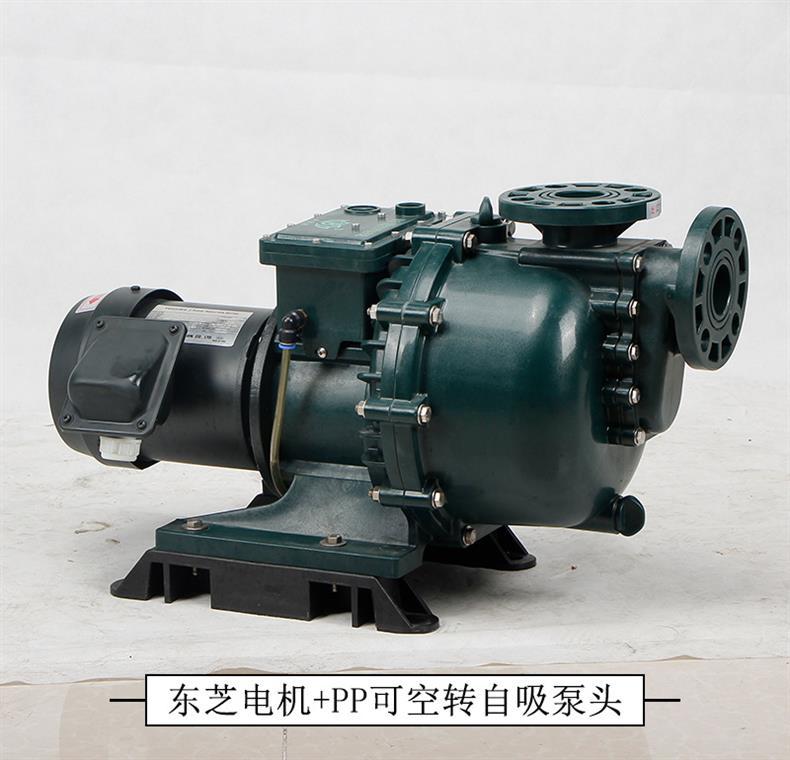

厂家资料里标注了可空转设计，需要说明的是，这项说明对应的是同系列立式机型；卧式的MA系列短时间抽空不会立刻损坏机封，长时间无水运行仍会磨损密封面，所以选型时不要把它当成可以长期干转的依据。

技术参数

型号与水力参数

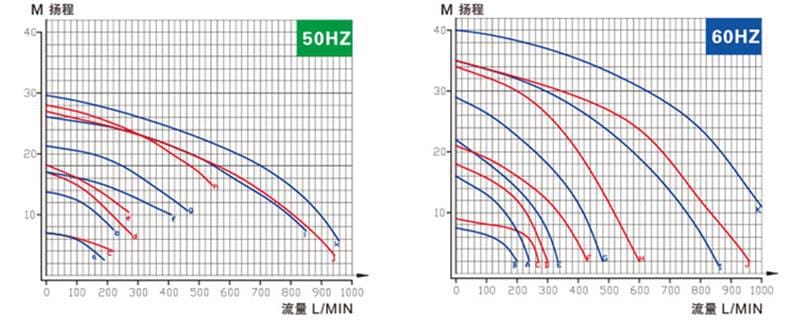

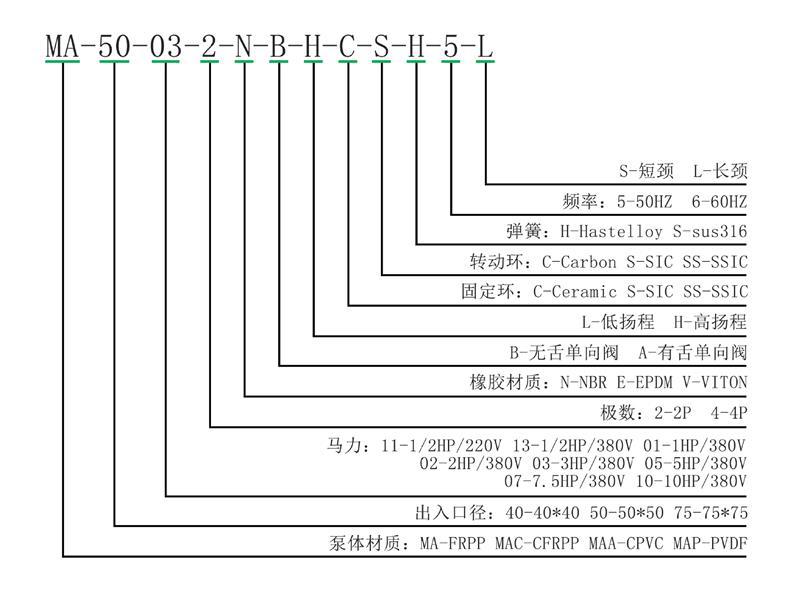

MA系列按口径分成40、50、75三档，共12个规格，功率从0.375kW到7.5kW。型号末尾的L和H区分扬程取向，L是同功率下的低扬程版本，流量偏大、扬程偏小；H是高扬程版本，同样口径和功率下能把液体送得更高。选型时先定下需要的流量和扬程，再回到表里找对应规格。

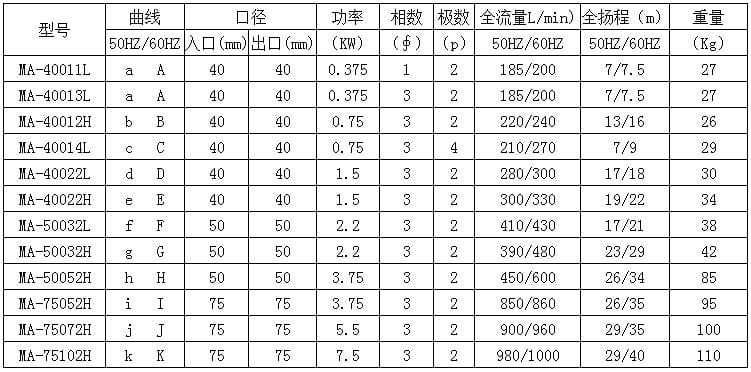

型号	口径(mm)	功率(kW)	相数	极数	全流量(L/min) 50Hz/60Hz	全扬程(m) 50Hz/60Hz	重量(kg)
MA-40011L	40×40	0.375	1	2	185/200	7/7.5	27
MA-40013L	40×40	0.375	3	2	185/200	7/7.5	27
MA-40012H	40×40	0.75	3	2	220/240	13/16	26
MA-40014L	40×40	0.75	3	4	210/270	7/9	29
MA-40022L	40×40	1.5	3	2	280/300	17/18	30
MA-40022H	40×40	1.5	3	2	300/330	19/22	34
MA-50032L	50×50	2.2	3	2	410/430	17/21	38
MA-50032H	50×50	2.2	3	2	390/480	23/29	42
MA-50052H	50×50	3.75	3	2	450/600	26/34	85
MA-75052H	75×75	3.75	3	2	850/860	26/35	95
MA-75072H	75×75	5.5	3	2	900/960	29/35	100
MA-75102H	75×75	7.5	3	2	980/1000	29/40	110

口径相同的型号，差别常常不在泵体而在电机。MA-40011L和MA-40013L的水力参数完全一致，流量同为185L/min、扬程7米，区别只在前者是单相电源、后者是三相电源。MA-40012H与MA-40014L同为0.75kW、同为三相，前者是2极电机，扬程13到16米；后者是4极电机，扬程7到9米。4极的转速大约是2极的一半，液体受到的剪切小，输送容易起泡或对搅动敏感的介质时更合适，同样的流量下泵体也更大一些。

材质与密封配置

泵体和密封不是固定套餐，同一台泵按介质可以配出不同组合。这一点在订货时必须写清楚，否则到货后更换密封件的成本远高于订货时选对。

部件	可选材质
泵体与过流件	FRPP、CFRPP、CPVC、PVDF
密封弹簧	Hastelloy（哈氏合金）、SUS316
转动环	Carbon（碳）、SIC、SSIC
固定环	Ceramic（陶瓷）、SIC、SSIC
橡胶件（O型圈等）	NBR、EPDM、VITON
电源频率	50Hz、60Hz，参数分列

60Hz电源下同一型号的流量和扬程都会提高，选型时按现场实际频率对照表中对应的一列，不要拿50Hz的数据去套60Hz的现场。

应用行业

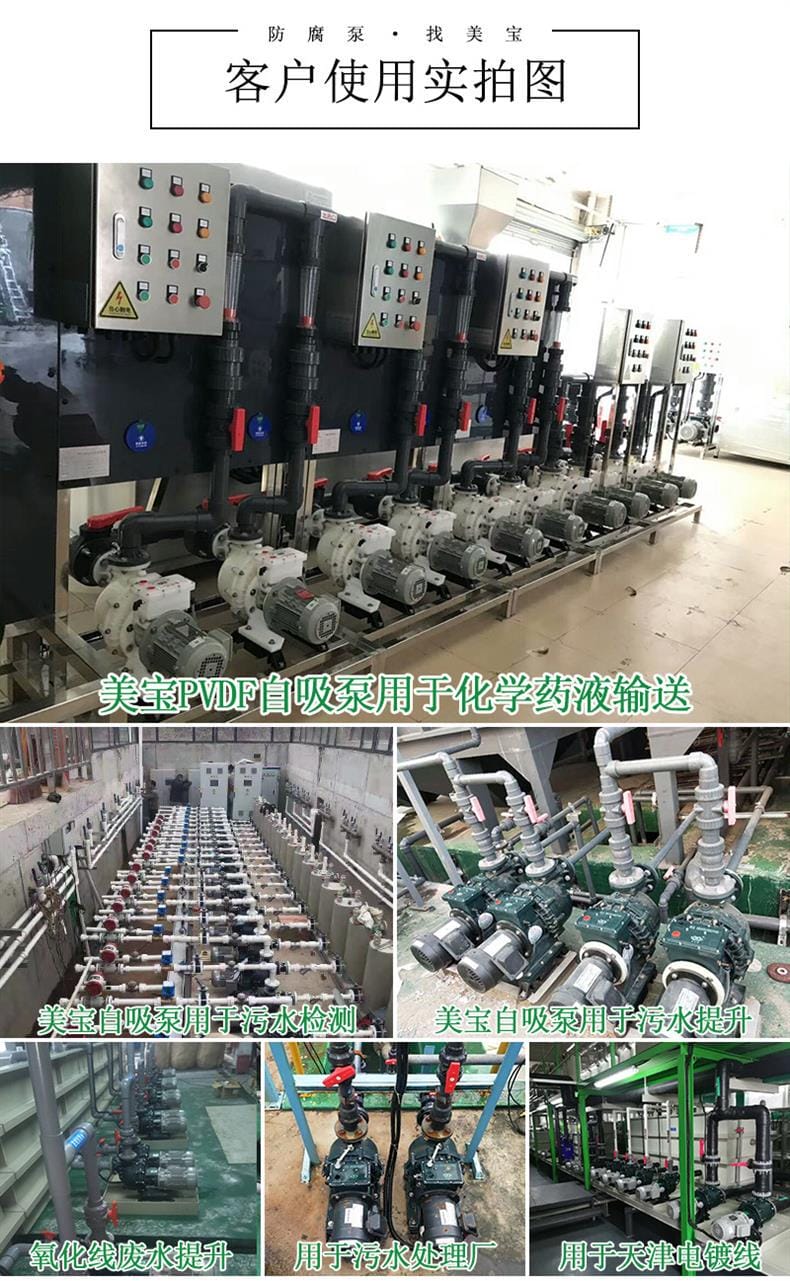

这类泵的落点集中在有腐蚀性液体的场合，尤其是地面空间紧张、液源位于泵位以下的车间。含酸废水池、氧化线废水坑、电镀槽之间的转输，都属于它的常规工作范围。

化工厂含酸废水的收集、转输与集中处理。
污水处理中的污水提升与氧化线废水提升。
电镀生产线上药液的循环、补充与排放。
各类化学药液在槽体之间的输送与内部循环。
环保设备配套的加药与供液环节。

材质的分界大致是这样：常温的稀酸稀碱、含盐废水、次氯酸钠溶液，FRPP或CFRPP够用；温度偏高或者含强氧化成分的药液，走PVDF更稳；CPVC介于两者之间，在部分酸液上比聚丙烯表现更好。具体到某种介质能过到什么浓度和温度，厂家资料没有给出统一上限，需要把工况报给厂家逐项确认。

安装条件

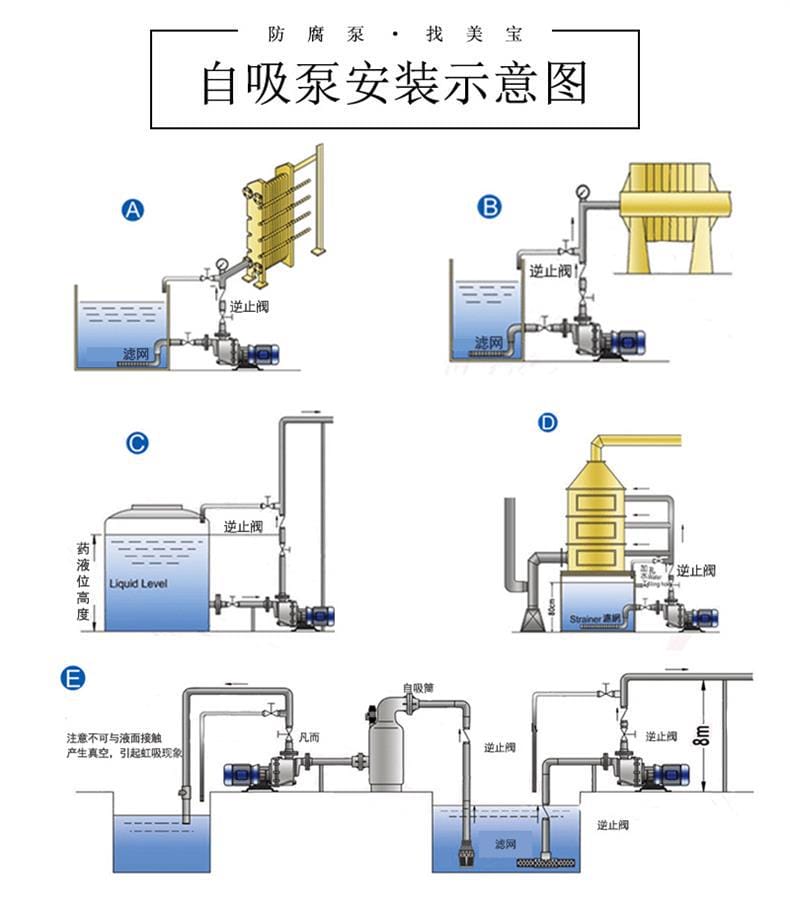

自吸泵能不能用住，很大程度上取决于安装位置。泵要落在平整坚固的基础面上，用地脚螺栓固定，运转时不能有晃动。吸入管路尽量短，弯头尽量少，管径不小于泵的入口口径，管路本身要有支撑，不要让重量压在泵体上。

浇筑或找平基础面，确认泵体水平后再紧固地脚螺栓。
入口管末端装滤网和逆止阀，防止杂物进入叶轮。
出口管路装逆止阀，避免停机时液体倒灌回泵腔。
按电机铭牌接线，核对电压、频率和相数是否匹配。

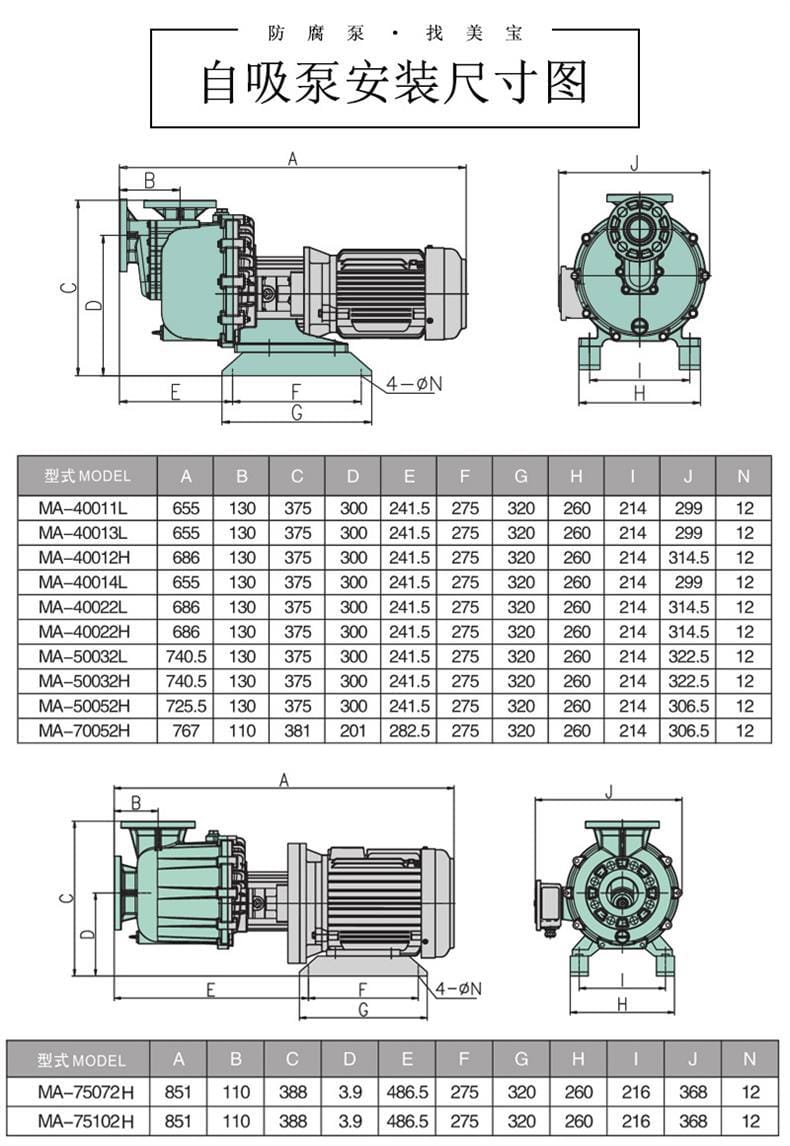

按尺寸图预留检修空间，机封和电机需要拆装余量。

自吸筒的位置要单独提一句：它不能和液面接触。筒体一旦浸在液体里，泵腔与池面之间形成连通，虹吸建立之后停机时液体会自己往泵里流，再启动反而容易出问题。安装高度以样本给出的自吸性能为准，吸入管路的接头如果密封不严，表现出来的就是一直吸不上液。

注意事项

选型阶段的确认工作比安装更靠前。介质是什么、浓度多少、温度多少、需要多大流量和多少米扬程，这几项报给厂家之后，材质和密封组合才能定下来。平台上显示的价格为指导价，实际按配置报价，不同材质之间差价明显。

入口滤网定期清理，堵塞会造成流量下降和气蚀噪音。
机械密封和法兰是渗漏高发点，列入日常巡检清单。
液位低于吸入口时及时停机，长时间抽空会加速密封磨损。
运行中出现异常振动，先查地脚螺栓和管路支撑，再查叶轮。
保修期两年、终身维护，质量问题按厂家政策全额退款。

日常维护不复杂，但有两件事值得形成习惯：一是每次开机前扫一眼泵腔和吸入管路，确认没有漏气点；二是备一套同规格的机械密封件放在库里，密封面一旦磨损，现场能立刻换掉，不必等停机等货。

选型指南

按流量和扬程挑规格

40口径的规格适合小流量场合。MA-40011L和MA-40013L同为0.375kW、扬程7米上下、流量185L/min，用来做小槽体加药、废液转运、实验室中试线基本够用，两者之间只需看现场是单相还是三相电。MA-40012H把扬程提到13到16米，管路长、弯头多、需要送到高处的场合优先选它。MA-40022L和MA-40022H是40口径里功率最大的两档，1.5kW，扬程分别到18米和22米，流量280到330L/min，既有一定高度又要保证流量的工况选这两档。

50口径有三个规格。MA-50032L是2.2kW、扬程17到21米，MA-50032H同样2.2kW但扬程到23至29米、流量略降，这两者之间的取舍就是流量和扬程谁优先。MA-50052H给到3.75kW，流量450到600L/min、扬程26到34米，是50口径里输送能力最强的一档，中大型废水池的连续转输多用它。

75口径面向大流量。MA-75052H是3.75kW、850L/min上下、扬程26到35米；MA-75072H升到5.5kW，流量约900L/min；MA-75102H是7.5kW、接近1000L/min，扬程到40米。口径大，同样输送任务下的管路阻力损失小，长距离输送优先考虑75口径，代价是泵体重量从95kg到110kg，基础和吊装要提前打算。

按介质定材质与密封

常温稀酸稀碱、含盐废水，FRPP或CFRPP泵体配合EPDM、VITON橡胶件能覆盖大部分工况。介质温度偏高，或者含有次氯酸钠这类强氧化成分，泵体往PVDF上走，转动环和固定环优先选SIC或SSIC，弹簧选哈氏合金。介质成分较杂、含有机溶剂时，橡胶件选VITON而不是NBR，同时把介质清单交给厂家确认泵体材质是否适用，这一步在报价前完成，比装好之后再动密封要省事得多。
