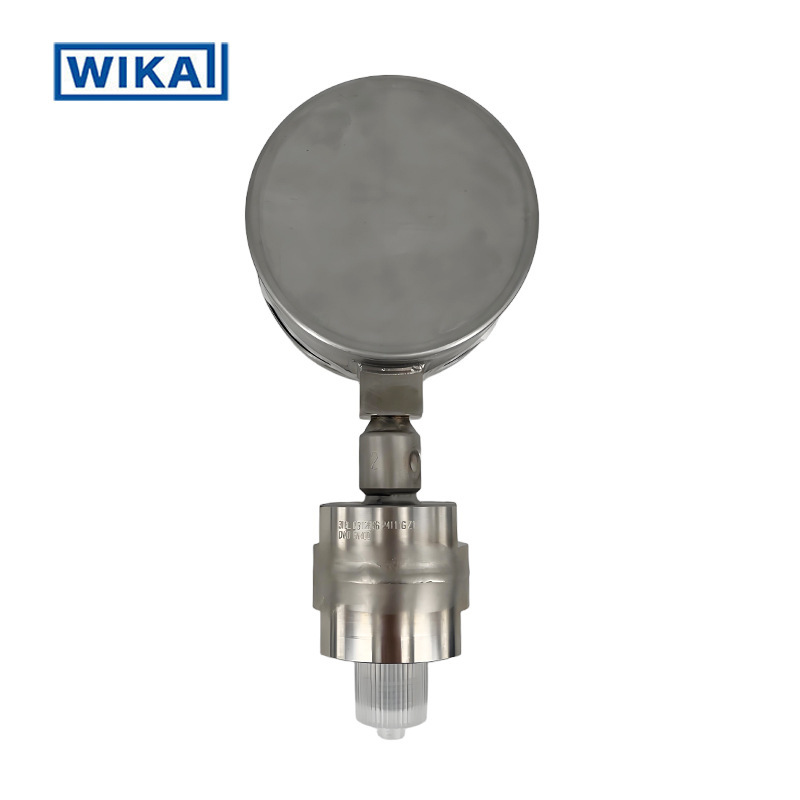

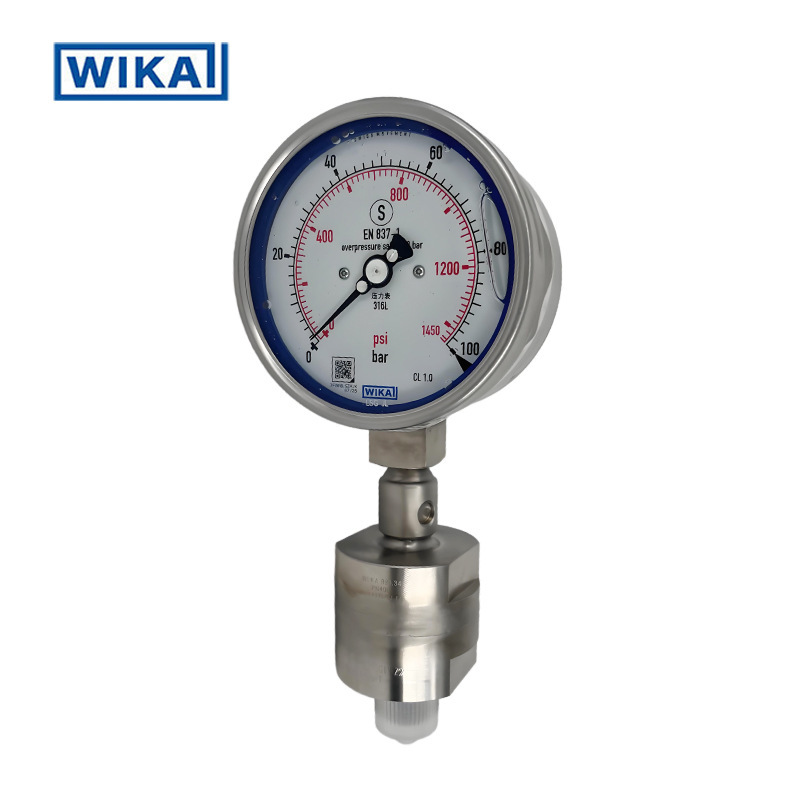

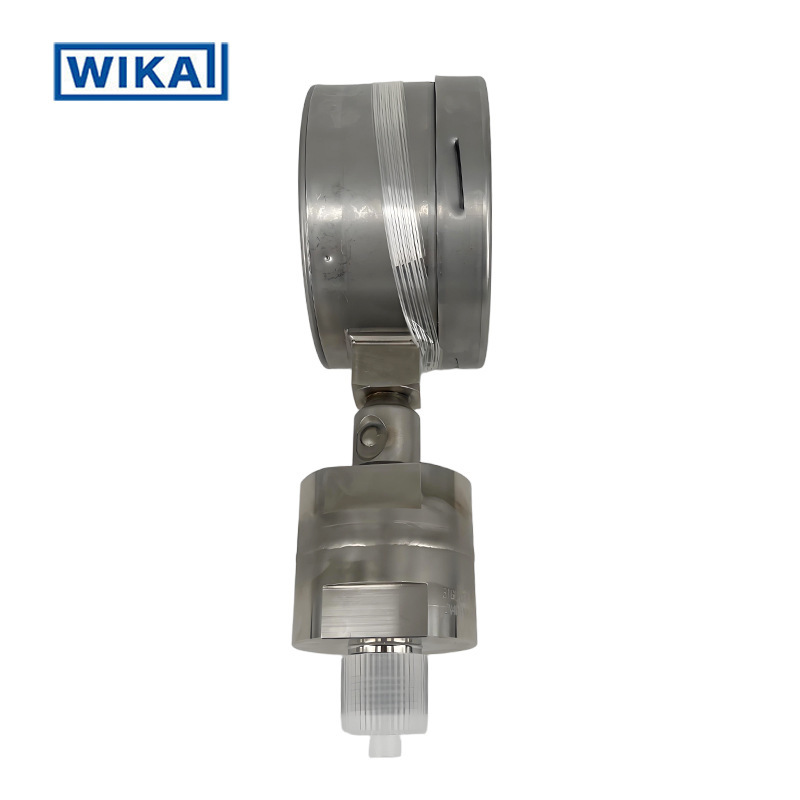

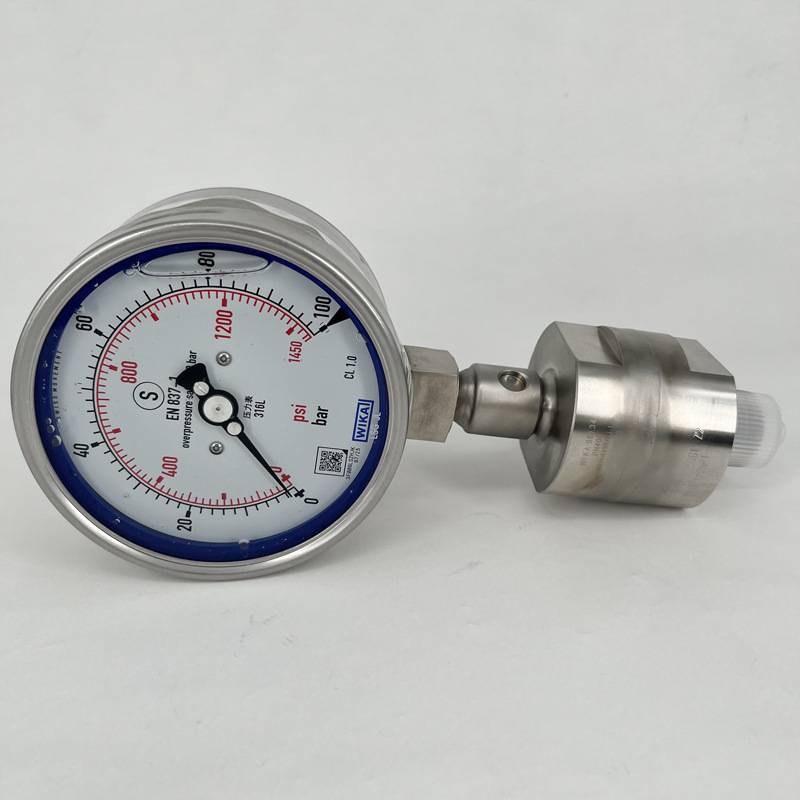

做在线仪表选型，最怕的就是工况波动把表针震歪了。今天聊一下德国威卡（WIKA）这款型号为 6072-Q81200 的隔膜压力表。这类表本质上是为了解决介质直接接触弹性元件带来的腐蚀和堵塞问题，同时应对现场的高动态压力负载。
普通波登管压力表在遇到粘稠、结晶或强腐蚀性介质时，很容易因为导压管堵塞导致读数失真。隔膜压力表通过隔离膜片将介质挡在外面，只传递压力信号，这就绕开了介质对测量系统的物理侵蚀。
这款 WIKA 6072-Q81200 的设计重点在于负载循环稳定性。很多廉价隔膜表用久了会出现零点漂移，特别是在频繁加压泄压的工况下。威卡的这个系列针对这种疲劳效应做了优化，确保在长期交变载荷下，指针回零误差保持在可控范围内。
另一个关键点是对高动态压力负载的耐受能力。现场如果有泵启停、阀门快速动作，瞬间的压力尖峰容易打坏机芯。该系列采用坚固的结构设计，配合充液壳体（视具体订货号而定），能有效吸收振动能量，保护内部传动机构不受冲击损坏。
选型时参数得看仔细，不同量程对应不同的膜片材质和厚度，直接影响耐压上限和响应速度。以下是基于 EN837 标准的核心指标：
| 参数项 | 技术规格/说明 |
|---|---|
| 产品型号 | WIKA 6072-Q81200 系列 |
| 执行标准 | EN 837-1 / EN 837-3 (取决于具体结构) |
| 连接方式 | 螺纹连接式隔膜密封系统 |
| 测量单位 | bar / psi (双刻度可选) |
| 壳体防护 | 通常为 IP54/IP65，带充液选项可增强抗震 |
| 过程连接尺寸 | 常见 DN50, DN80, DN100 等隔膜法兰/螺纹规格 |
注意这里提到的“螺纹连接的隔膜密封”，意味着它不是那种卫生级的大法兰，而是更偏向工业通用的紧凑安装形式。如果介质温度极高，还得考虑毛细管远传型，但 6072-Q81200 主要指直连式结构。
这类表的适用场景非常明确，主要集中在那些介质“不好伺候”的行业。
在这个列表里，水和废水行业是个典型例子。比如絮凝剂投加点，药剂本身粘稠，如果用普通表，几个月后导压孔就堵死了，显示的压力是假的。换成这种隔膜表，只要定期清洗膜片表面即可，维护成本低得多。
安装位置选错了，再好的表也测不准。隔膜压力表对垂直度和水平度有一定要求，主要是为了消除液柱静压的影响。
现场多半这么装：在振动大的管道上，务必使用充液壳体版本。甘油或硅油填充能显著阻尼指针摆动。如果环境温度低于 -20℃ 或高于 +60℃，要核实填充液的粘度变化是否会影响灵敏度，极端低温下甘油可能会凝固。
作为同行，我得提醒几个容易被忽视的坑。首先，**超压限制**。隔膜片的变形量是有限的，一旦超过量程上限太多，膜片可能永久变形甚至破裂，导致介质进入表头内部，那就彻底报废了。选型时建议工作最大压力不超过满量程的 75%，峰值压力不能超过 100%。
其次，**负压工况**。如果管路可能出现真空，必须选用带负压限制的型号，或者确保隔膜背面的支撑结构能承受吸力。普通正压表反向受力可能会损坏。
最后，关于**供货与质检**。山东润泽北方测控设备有限公司提供的这类进口件，发货前会有严格质检，但价格随汇率和库存波动较大。下单前务必电话确认具体材质牌号（如 SS316L vs Hastelloy C276），因为这直接决定耐腐蚀性和价格。图片色差是小问题，材质搞错是大事故。
怎么选？别光看型号数字，要看工况组合。
如果介质是常规水气油，无强腐蚀，选标准 SS316 膜片 + Glycerin 填充壳体的 6072-Q81200 基础款就够了，性价比高。
如果介质是强酸强碱（如浓硫酸、氢氧化钠），膜片材质必须升级。盐酸常用 PTFE 衬里或钽膜；硫酸可能要用哈氏合金。这时候要跟供应商强调“介质兼容性清单”，不能默认所有隔膜都能耐所有化学品。
如果现场振动极大（如往复式压缩机出口），除了充液，还要检查隔膜连接处的机械强度。有些薄壁螺纹连接在高振下容易松动泄漏，必要时加装缓冲支架或改用法兰连接转接头。
记住，没有一种隔膜能通吃所有工况。遇到拿不准的，把介质成分表、温度范围、压力波动曲线发给厂家工程师，让他们反推膜片厚度和材质，这比你自己瞎猜型号靠谱得多。
