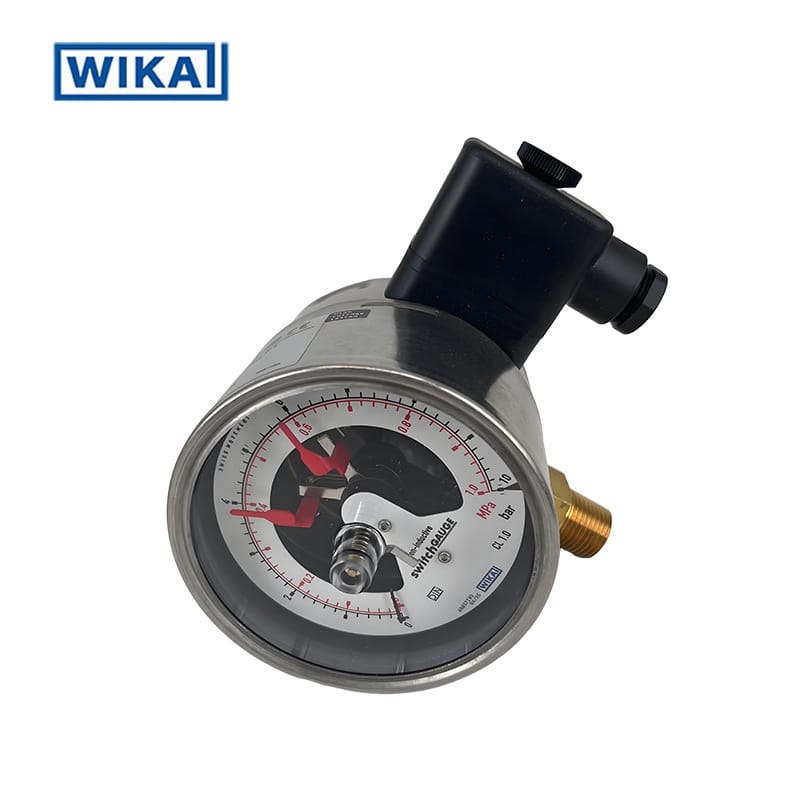

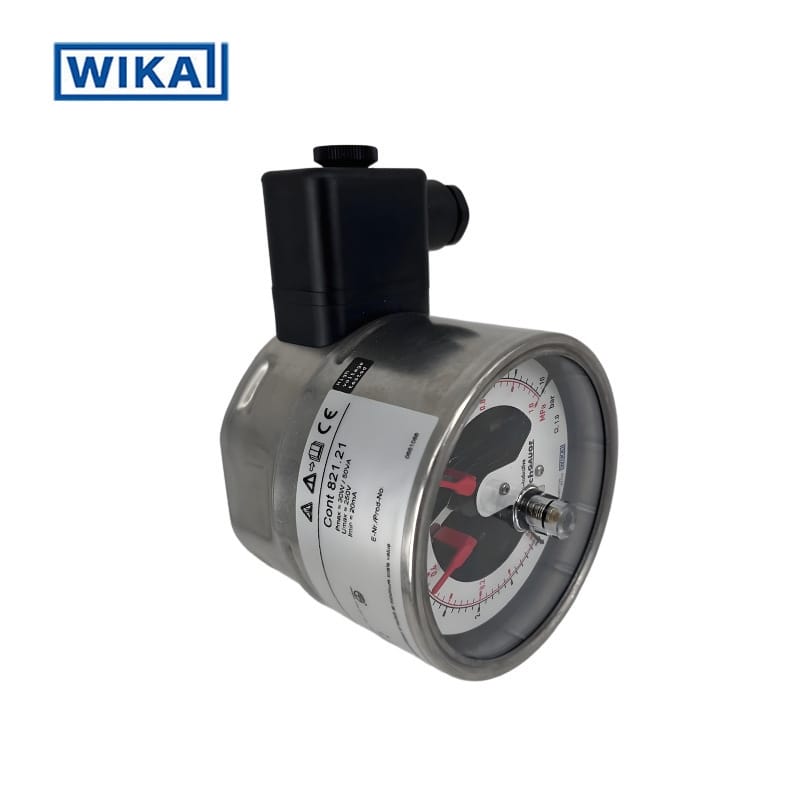

在工业过程控制中，单纯的压力读数往往不足以触发自动化动作。PGS21.100 系列正是为解决这一痛点而生。它基于经典的波登管原理，但在指针背面集成了精密的电气开关模块。这种设计让仪表不仅是一个“看”的工具，更是一个“控”的执行节点。

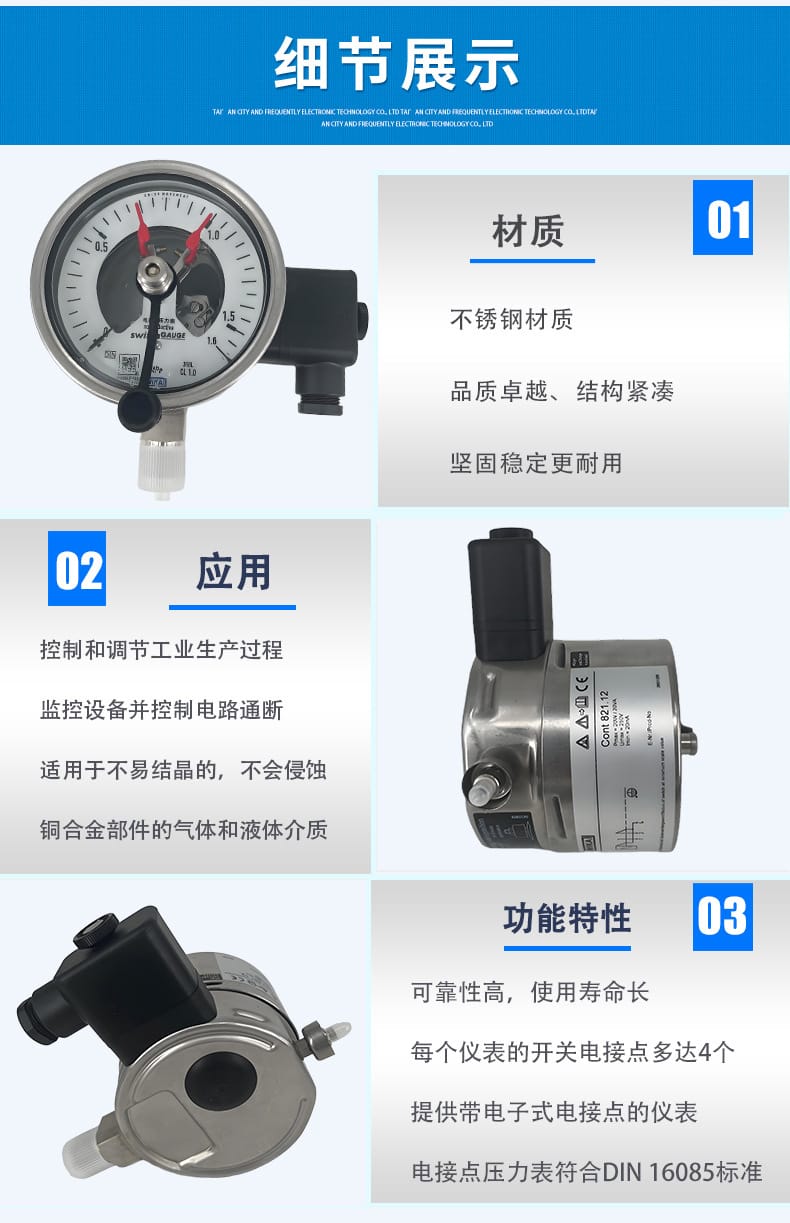

该型号最显著的特征在于其全不锈钢结构与多触点配置的平衡。不同于普通塑料外壳表，PGS21.100 采用坚固的金属壳体，能够适应潮湿、振动等恶劣工况。更重要的是，它支持最多 4 个独立电接点，这意味着你可以在同一块表盘上设定多个压力阈值（如低压报警、高压停机），直接通过干接点信号控制外部继电器或 PLC。

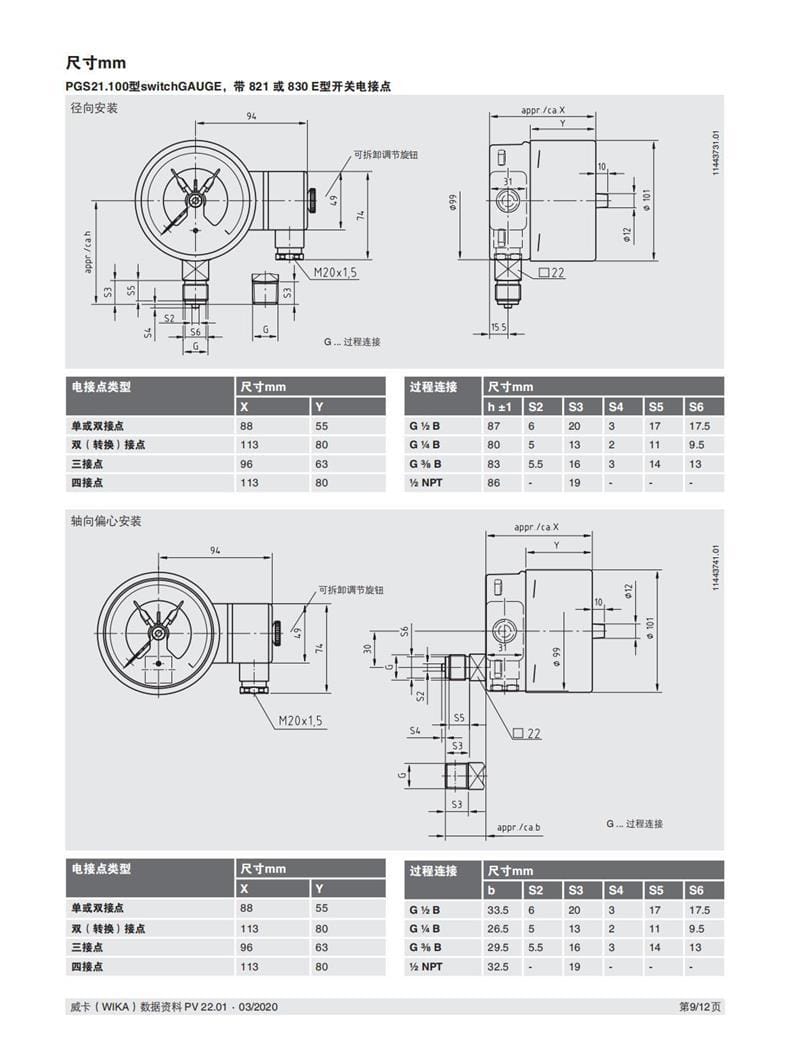

选型时，除了关注量程和精度，外形尺寸与接点类型的匹配至关重要。不同数量的电接点会导致表壳深度变化，直接影响安装空间需求。下表整理了 PGS21.100 的主要技术规格：
| 参数项 | 规格/说明 |
|---|---|
| 品牌型号 | WIKA PGS21.100 |
| 测量系统 | 波登管，铜合金材质（特殊介质可选其他） |
| 精度等级 | CL 1.0 / CL 1.6 |
| 电接点类型 | 821 型（磁助式）或 830E 型（电子式） |
| 接点数量 | 1-4 个可调（含单、双、三、四及转换接点） |
| 外形尺寸 (X/Y) | 见下方详细对照 |
| 过程连接 | G 螺纹、NPT 螺纹、M20x1.5 等多种标准 |
| 工作温度 | -20°C ~ +60°C（环境温度） |
关于外形尺寸的取舍逻辑：
PGS21.100 的应用场景高度集中在需要闭环压力控制的领域。在机械制造与自动化产线中，它常被用于液压站或气动系统的压力监控，当压力低于设定值时自动启动补压泵，高于上限时停机保护。
在食品饮料和制药行业，由于对卫生和设备稳定性的要求较高，不锈钢外壳配合密封性良好的电接点结构，使其成为清洗回路（CIP/SIP）压力监测的首选。此外，在石油化工的基础原材料输送环节，尽管强腐蚀介质需选用隔膜式仪表，但对于一般气体和非侵蚀性液体，PGS21.100 凭借高性价比和耐用性占据了大量市场份额。
电接点压力表的安装比普通压力表多了一个维度：电气接线与机械调零的空间协调。常见的安装方式分为径向底部连接和轴向背部连接两种。
若选择径向安装（底部进压），需注意管道震动对指针摆动的干扰。建议加装减震油液（充油型）或在管路前端增加缓冲弯管。对于轴向安装，必须确认控制柜面板厚度是否容纳表壳深度（Y值）。例如，四接点版本的 Y 值为 80mm，加上后部接线盒的空间，实际需要预留至少 100mm 的安装深度。
虽然 PGS21.100 结构设计 robust，但有几个细节容易在选型和使用中被忽视。
介质兼容性：标准型号内部的波登管和齿轮传动机构多为铜合金材质。如果介质中含有氨气、海水或对铜有腐蚀性的化学成分，必须提前定制不锈钢材质的测量系统，否则会导致仪表卡死或破裂。

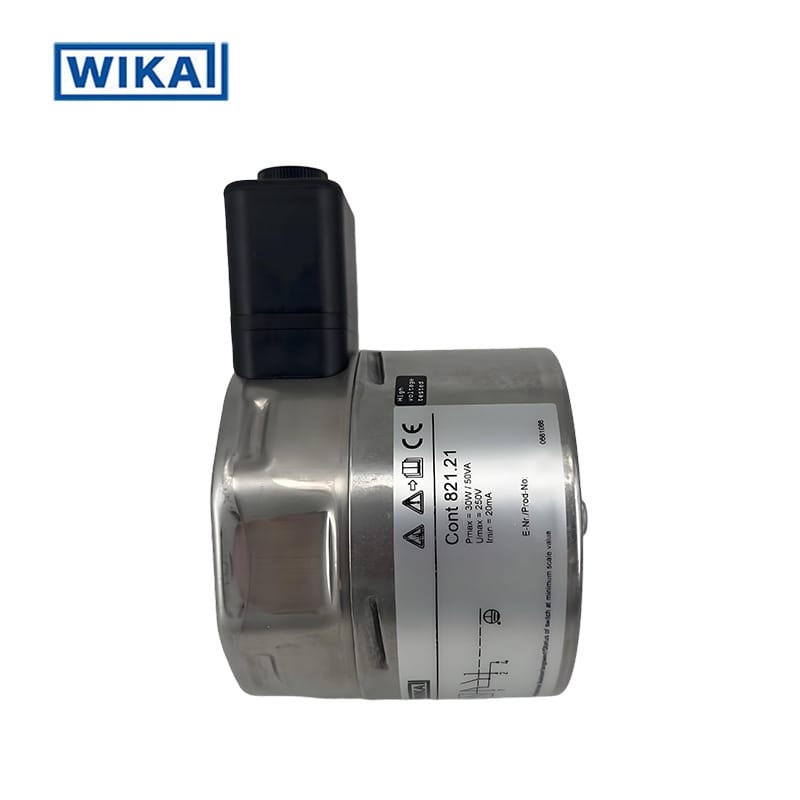

负载能力：电接点的额定电流通常在 30VA 或 50W 左右。严禁直接用接点驱动大功率电机或电磁阀。务必通过中间继电器隔离，以保护触点不被电弧烧蚀。
校准周期：带有电接点的仪表，其机械振动会随时间推移导致设定点漂移。建议每 6-12 个月进行一次现场校验，重点检查实际触发压力与设定值的偏差。
某汽车零部件工厂的注塑机经常因液压油温升高导致粘度下降，进而引起系统压力波动。原方案仅依靠电子压力变送器，一旦传感器故障，机器可能过压运行。引入 PGS21.100（双接点，821型） 后，将下限接点设为报警值，上限接点设为紧急停机值。即使电子系统失效，纯机械式的电接点仍能强制切断主电源，实现了双重安全保障。
在一个小型空压机房中，客户希望实现无人值守的自动补气。选用了 PGS21.100（三接点，电子式 830E）。利用电子式接点无火花、寿命长的特点，分别控制进气阀开启、排气阀关闭以及超压放空。由于空压机振动较大，选择了充油耐震型版本，并加装了 U 型弯管隔离脉冲压力，有效延长了仪表使用寿命。
Q: PGS21.100 的电接点是常开还是常闭？能否自定义？
A: 出厂默认通常为常开（NO）或常闭（NC）中的一种，具体取决于订货号中的后缀代码。双转换接点则同时包含 NO 和 NC。在选型阶段即可指定所需逻辑，后期无法更改硬件接线定义，但可通过调整设定点来改变触发时机。
Q: 这款表能测高温蒸汽吗？
A: 不能直接测量。PGS21.100 的标准环境温度范围是 -20°C 到 +60°C。如果介质温度超过此范围（如蒸汽、热油），必须在引压管上加装冷凝圈或散热片，或者选用专门的高温型膜片隔离式仪表，否则会损坏内部密封件和波登管。
Q: 电子式（830E）和磁助式（821）接点怎么选？
A: 如果控制电路负载较小（如 PLC 输入、指示灯），推荐选用电子式 830E，它没有物理触点的机械磨损，响应更快且无火花，防爆安全性更好。如果需要直接驱动继电器线圈或接触器辅助触点，且现场电磁干扰极大，磁助式 821 因其简单的机械结构可能更具鲁棒性，但触点寿命相对较短。
Q: 为什么我的表装上去指针不动，但接点却跳变？
A: 这种情况通常是因为安装时用力过大导致内部机芯变形，或者是引压管堵塞造成压力假象。请检查螺纹连接是否过紧压迫了波登管根部，同时确认取样点是否有杂质堵塞。如果是新表，可能是运输途中剧烈碰撞导致指针脱离限位，需返厂校准。
Q: 上海阔思电子提供的报价包含税和运费吗？
A: 页面展示价格仅供参考。最终成交价受批量大小、特定定制选项（如特殊螺纹、充液类型）以及物流距离影响。下单前请务必联系客服确认含税单价及发货时效，以避免后续纠纷。
