你干了十六年现场安装调试，装过的这类仪表自己都数不清。今天不跟你讲那些虚头巴脑的理论，我就带你走一遍威卡这几款主力压力表到底怎么选、怎么装。这十一个型号看着多，其实就分三大类：基础铜合金系列、全不锈钢防腐系列、以及抗震充液系列。选错了，轻则读数不准，重则表壳炸裂，我在现场见过太多因为贪便宜或者没看清介质特性而翻车的案例。

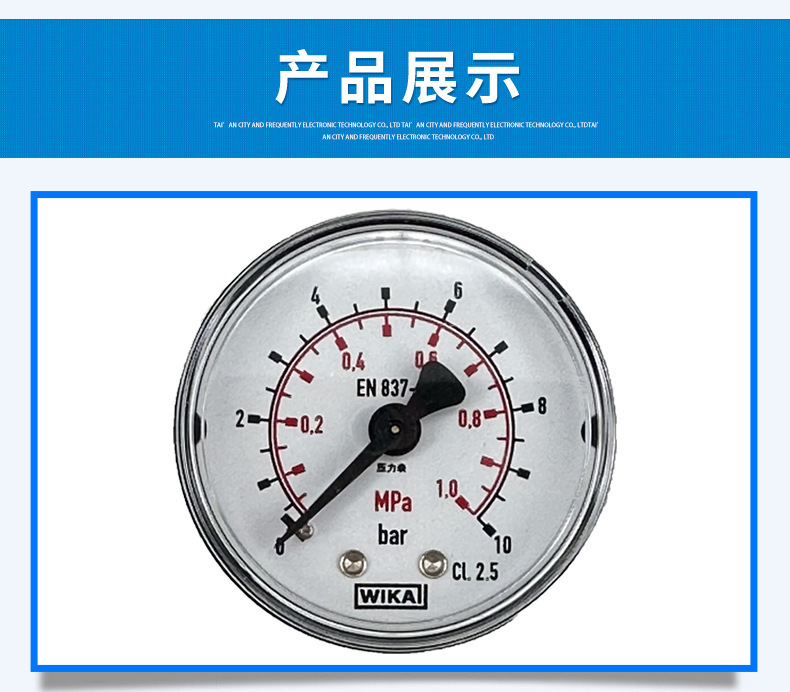

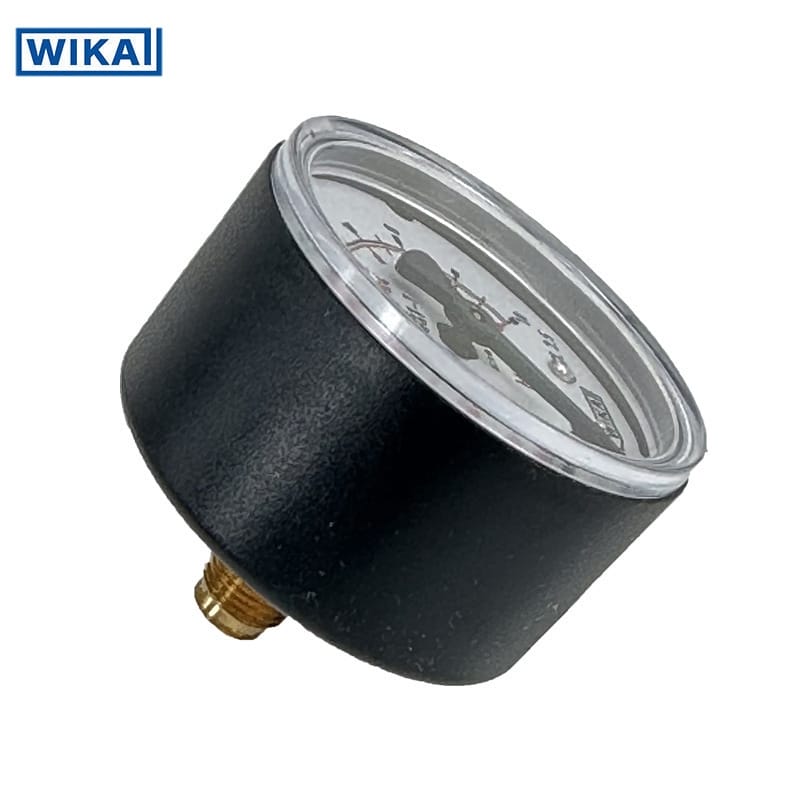

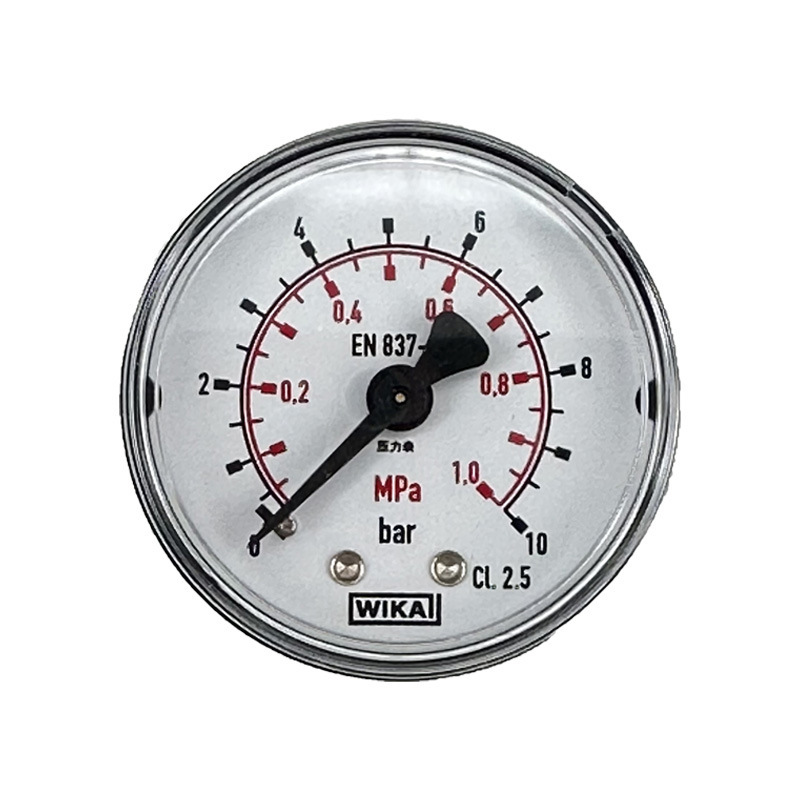

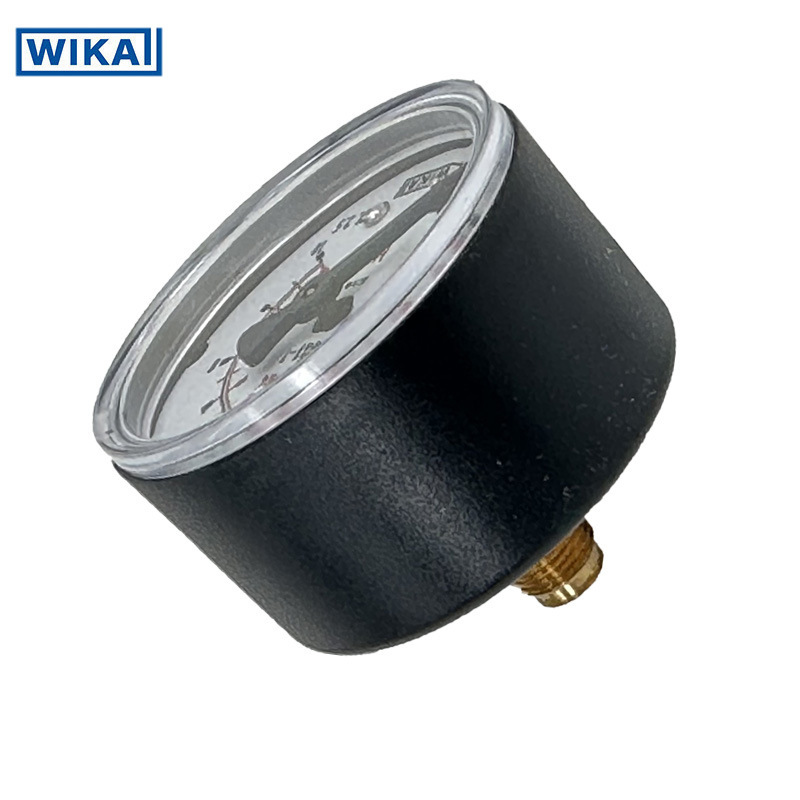

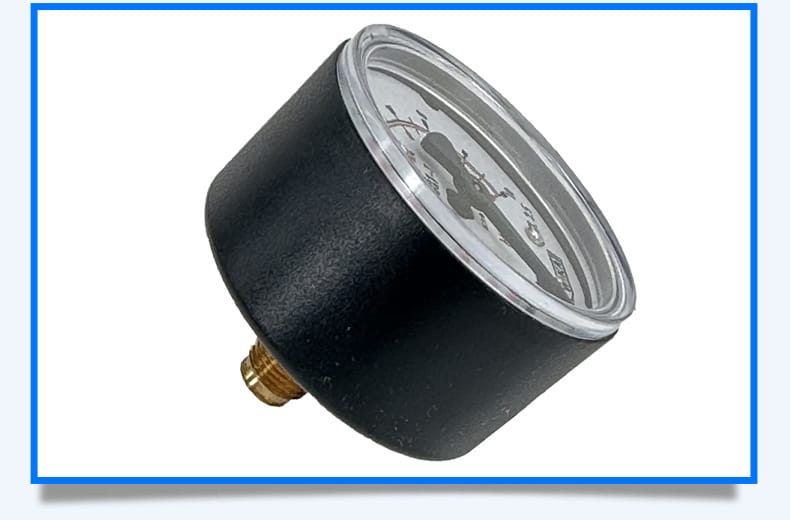

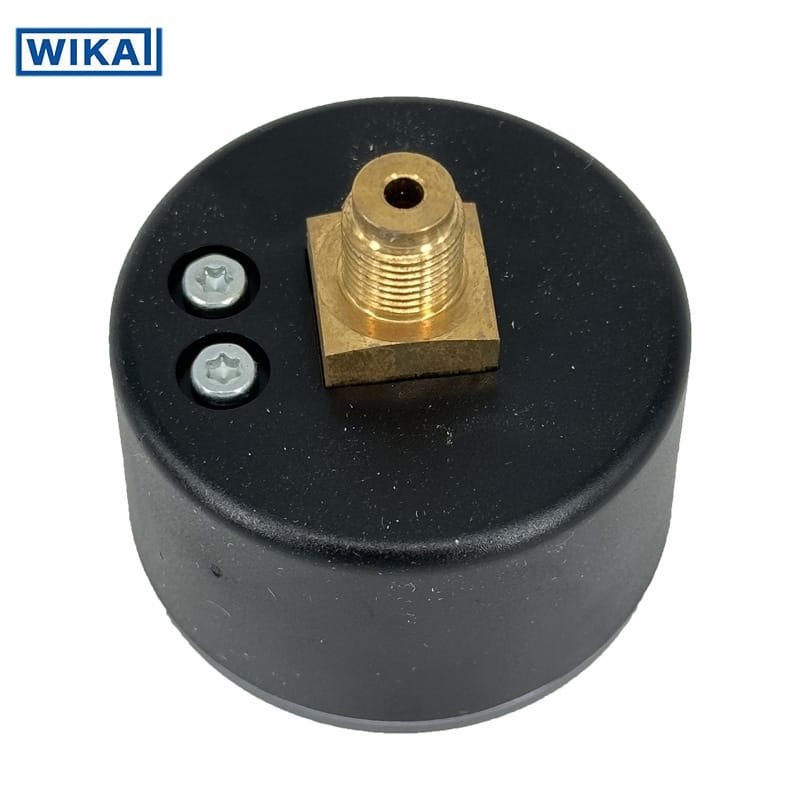

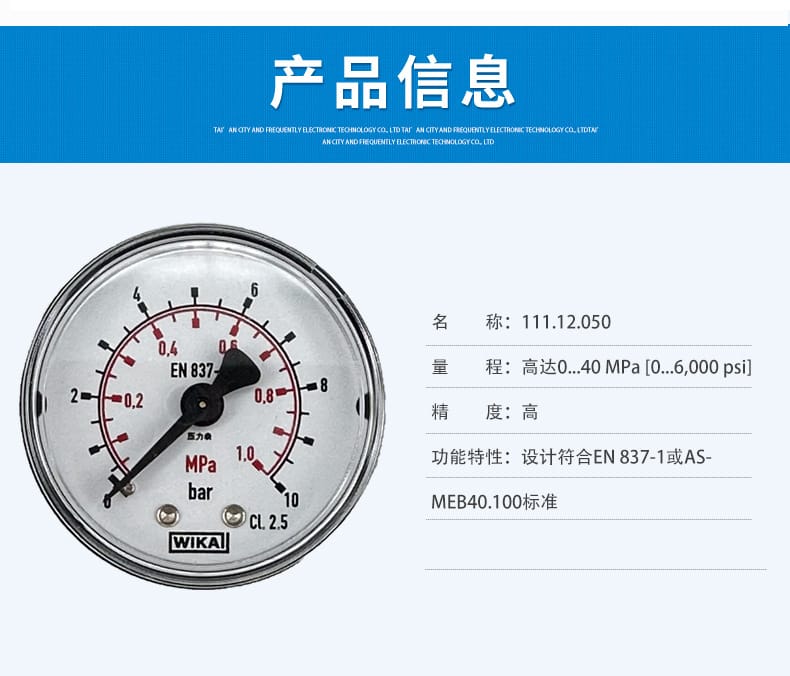

先说最基础的 111.10 和 111.12.050。这两款是标准的波登管压力表，主打性价比和通用性。机身紧凑，省地方，精度符合 EN 837-1 标准。111.10 是径向安装，111.12 是轴向安装，别搞混了，接口方向不对，管路还得重新焊。
111.11.063 是个特例，它专门针对焊接切割工艺。背部有泄压装置，符合 ISO 5171 标准。你在气瓶减压阀后面用它，安全系数比通用款高得多。我见过有人拿普通 111.10 去接乙炔气路，一旦回火，表壳直接崩飞，那玩意儿可是能杀人的。
到了不锈钢阵营，131.11.050 和 232.50.160 是主力。接液部件全是 316L 不锈钢，耐腐蚀性极强。如果你测的是海水、酸碱或者含硫气体，必须用这一档。普通的铜合金表在里面撑不过三个月，机芯腐蚀堵死，指针不动你还以为压力正常呢。
还有两款抗震充液的：213.53.063/100 和 233.50.160。表壳里灌了甘油或硅油。液压站、空压机出口这种震动大的地方，不用充液表，指针抖得你根本读不出数，而且机芯震松的概率极高。
参数这块你别记大道理，直接看对照表。不同系列的量程上限和材质差别很大，选错量程不仅浪费钱，还可能爆表。
| 型号系列 | 典型规格/尺寸 | 最大量程 (MPa) | 接液材质 | 关键特性 |
|---|---|---|---|---|
| 111.10 / 111.12.050 | NS 40 - 160 | 0...40 | 铜合金 | 径向/轴向，通用型，性价比高 |
| 111.11.063 | NS 40, 50, 63 | 0...40 | 铜合金 | 背部泄压，ISO 5171 认证，适合氧气/乙炔 |
| 131.11.050 | NS 40, 50, 63 | 0...100 | 316 SS | 双刻度，耐腐蚀，紧凑设计 |
| 212.20.100 | NS 100, 160 | 0...100 | 铜合金 | 不锈钢外壳，IP54，带 GL 认证 |
| 213.40.100 | NS 63, 80, 100 | 0...100 | 铜合金 | 锻造黄铜外壳，可选充液，带补偿膜 |
| 213.53.063/100 | NS 50, 63, 100 | 0...100 | 铜合金 | 不锈钢外壳，甘油填充，抗震，造船认证 |
| 232.50.063/160 | NS 63, 100, 160 | 0...160 | 316L SS | 全不锈钢，防喷结构，耐高压/腐蚀 |
| 233.50.160 | NS 63, 100, 160 | 0...160 | 316L SS | 全不锈钢+充液，CL 1.0 高精度，抗振动 |
这些表不是随便挂的，得看工况。
你到现场第一件事，别急着拧螺丝。先看环境温度和介质温度。
131.11.050 和 111 系列 的环境温度一般在 -40℃ 到 +60℃。如果是高温蒸汽管线，必须先装冷凝圈（U 型弯），否则介质温度超过 100℃，表里的橡胶垫圈两小时就老化漏气。
关于固定方式。面板安装要用法兰，表面安装要用支架。像 233.50.160 这种大表盘（160mm），开孔直径要 Φ164±0.5mm。你要是按 160mm 开孔，表塞进去松动，塞不进去硬砸，玻璃碎了算谁的？

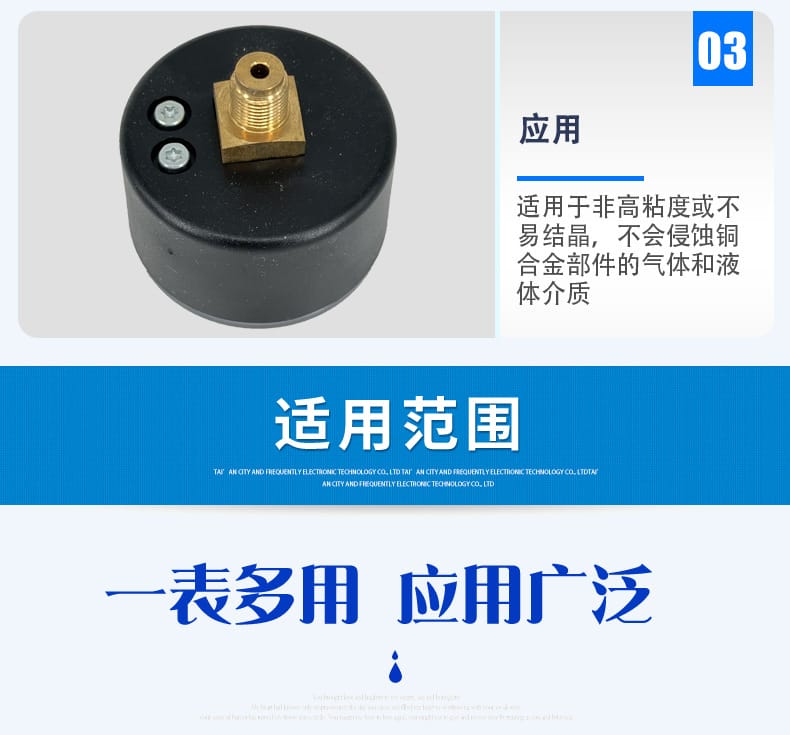

螺纹连接是关键。111.10 常见 G½B 或 NPT ½。现场很多管子接头不规范，要么用生料带缠太厚拧不进，要么没密封直接漏。我的建议是：锥螺纹用密封胶，平行螺纹用紫铜垫或铝垫。别信什么“紧了就没事”，压力表接口处泄漏，往往是因为金属硬度不够，被压扁后失效。
这一步别图省事，几个坑我必须告诉你。
现场遇到表不好使，按这个顺序查，别瞎拆。
先查什么：检查是否是未充液的型号（如 111.10, 212.20）安装在振动源附近。
多半是什么原因：机械共振。管道阀门开关冲击、电机基座震动传导到了表壳。
怎么处理：如果无法消除源头震动，必须更换为 213.53 或 233.50 充液系列。临时措施可以在表下加橡胶软垫，但效果有限。
先查什么：确认是否长期过载使用，或者介质是否粘稠/结晶。
多半是什么原因：波登管塑性变形，或者介质在管内结晶卡住机芯。如果是测污水或浆料，结晶堵塞概率极大。
怎么处理：轻微不回零可调校（需专业工具）。如果是因为介质问题，立即停用，改用隔膜密封式压力表，或者加装冲洗环。
先查什么：检查表壳底部的橡胶塞是否完好，安装环境湿度。
多半是什么原因：密封圈老化进水汽，或者是温差导致内部结露。
怎么处理：对于非防水等级高的型号（如 IP54 以下），尽量垂直安装，让排水孔朝下。如果已进水，基本报废，威卡这类表维修成本高于新购。
先查什么：检查引压管是否堵塞，或者是否有泄漏。
多半是什么原因：引压管末端被杂质堵死，压力传不过来；或者接头处微漏，实际到达波登管的压力小于系统压力。
怎么处理：吹扫引压管，紧固接头。如果是高温介质导致的零点漂移，考虑加装冷凝器或延长引压管散热。
最后提醒一句：拿到表，先看铭牌上的执行标准和介质限制。EN 837-1 只是通用标准，具体能不能用在你那根管子上，得看接液材质那一栏。别等出了事再怪表不准，90% 的情况都是选型时没看清那行小字。
