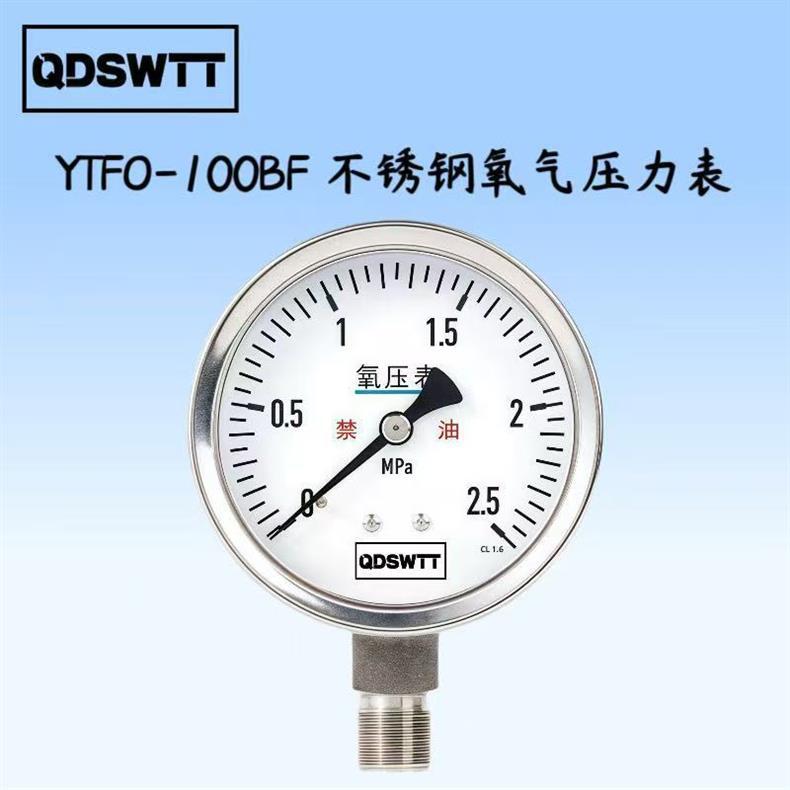

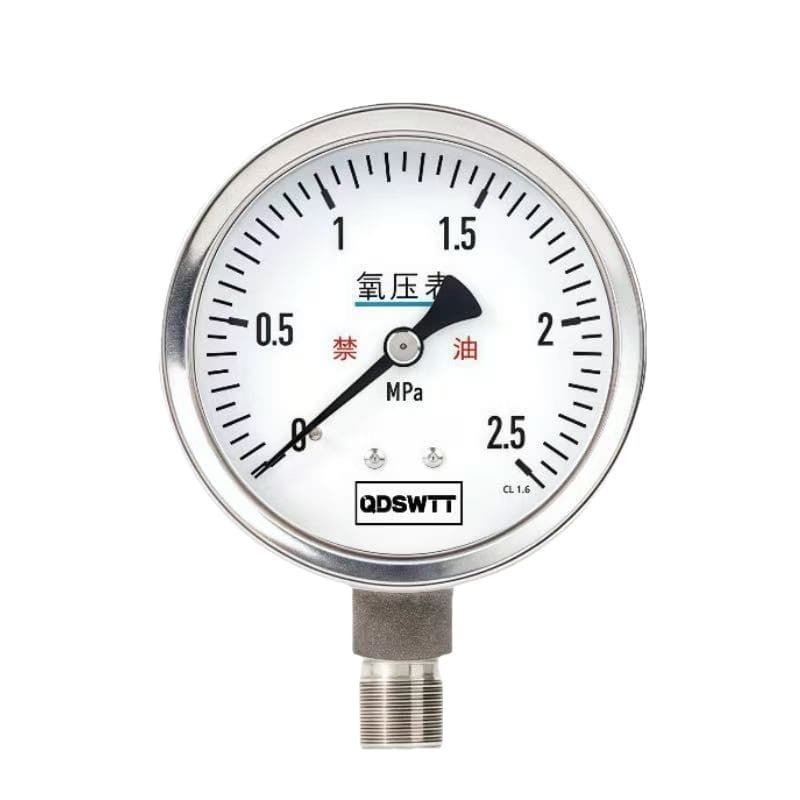

QDSWTT YTF0-100BF氧气专用不锈钢压力表应用说明

核心特点

机械指针压力表靠弹性元件受压变形带动指针，局限在于介质腐蚀、振动、温度变化和安装方向都会影响读数。氧气工况还有额外风险，油脂在高压氧气里容易被氧化放热，严重时引发燃烧。QDSWTT YTF0-100BF把禁油、不锈钢材质和径向安装结构放在同一台表里，主要解决氧气表现场怕油、怕锈、怕读不准的问题。

这台表不是普通压力表加个“氧气”字样，禁油要求要从机芯、密封件、安装件和管路清洁一起控制。指针表的优点是不需要复杂供电，读值直观，缺点是长期振动后指针可能漂移，介质里有颗粒物也可能卡住机芯。YTF0-100BF用不锈钢测量元件降低腐蚀影响，用禁油工艺降低氧气燃烧风险，但并不能替代过滤器和缓冲管，脏管段仍要治理。

氧气表最怕的是油和脏。

氧气介质测量按禁油要求处理，内部不充油，现场安装前必须确认无油脂残留。

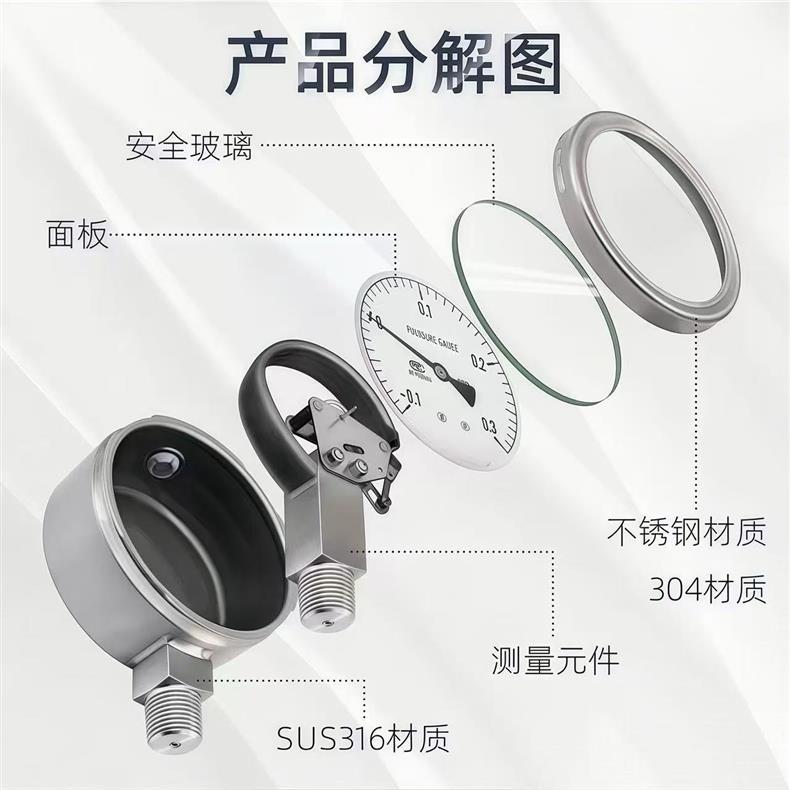

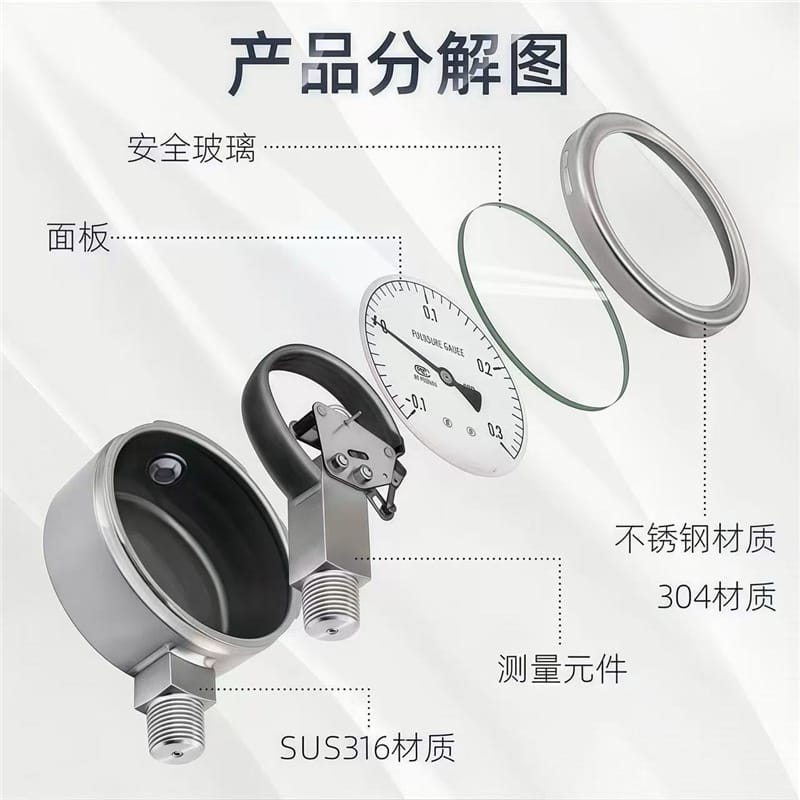

表体按不锈钢结构配置，安全玻璃面板便于巡检，具体牌号见参数表。
测量元件耐腐蚀，适合清洁或带腐蚀风险的氧气管路，具体材质见参数表。
精度等级为1.6级，适合一般工艺监测，不替代计量仲裁或安全联锁用途。
径向安装适合就地显示，现场可按面板空间和读数距离选择表盘规格。

如果现场只是普通氧气显示，这个型号可以直接对接安装；如果工艺要求报警、远传或联锁，指针表只能做就地观察，不能替代变送器。这里要按实际工况判断，不能只凭表盘大小决定。

技术参数

参数部分只列资料能确认的项目。量程、温度范围、防护等级和密封件牌号没有在原文参数中给出，订货和安装前要以铭牌或厂家文件为准。现场选型时不要只看型号后缀，氧气表更要把量程、接口、材质和禁油状态核对清楚。

参数名称	参数值
品牌型号	QDSWTT YTF0-100BF
精度等级	1.6级
连接螺纹	M20×1.5
安装方式	径向安装
压力单位	MPa

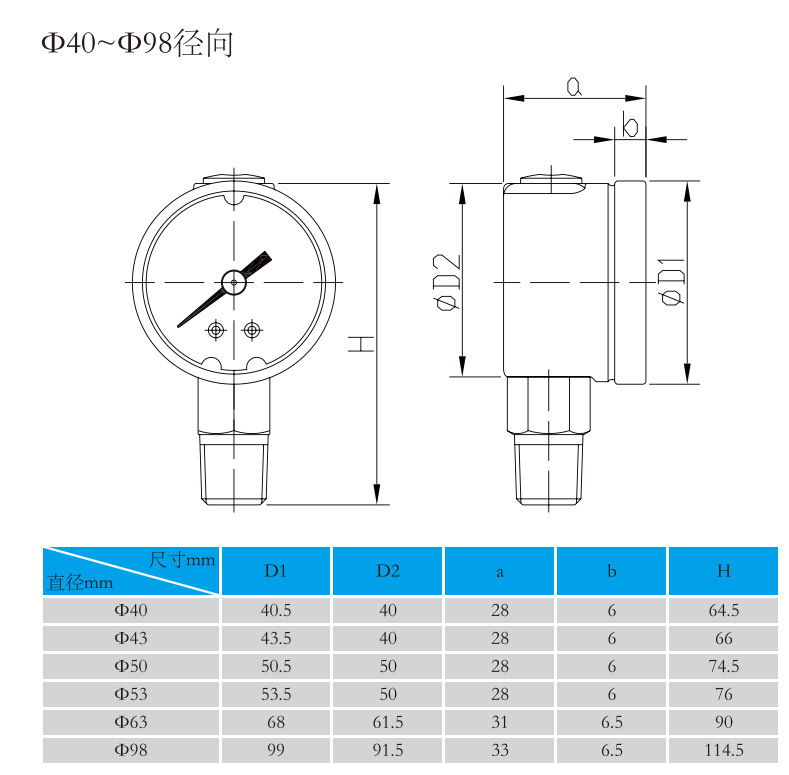

表盘尺寸	D40、D43、D50、D53、D63、D98
面板材质	安全玻璃
外壳材质	304不锈钢
测量元件材质	SUS316不锈钢
介质要求	氧气，禁油
量程与温度	资料未给出，按铭牌和工况确认

1.6级精度意味着满量程误差按1.6%控制，适合现场目视判断压力趋势。若工作压力靠近量程上限，读数偏差不容易被操作人员察觉，所以选量程时要留裕量。D40到D98是同一系列里的显示尺寸选择，核心测量结构仍按氧气禁油要求配置。压力单位MPa适合常见氧气系统标注，若现场习惯其他单位，要在读数和记录上换算，不要直接改表盘。

应用行业

氧气压力表的应用范围取决于氧气压力和洁净度要求，而不是单纯看行业名称。医疗氧气站、化工空分、油气制氧、消防供氧和航空地面供气都会用到，但安装位置和校验周期并不一样。YTF0-100BF适合做就地压力显示，常见于氧气瓶组出口、汇流排、缓冲罐和分配管路等点。

医疗氧气供应系统用于氧源出口、汇流排和分配管路的压力显示。
化工和石油天然气装置用于空分、制氧和氧气缓冲罐等工艺点。
消防与安全防护设备用于氧气瓶组、应急供气和现场巡检点。

如果氧气压力较低且系统要求高洁净度，表体和接口清洁度要单独确认；如果氧气压力波动大，指针表要选合适量程并避开振动位置。医疗和消防场合通常要求留校验记录，化工空分则更关注长期稳定性。这些差异会影响安装位置和巡检路线，不能只按行业套用。

安装条件

安装前先确认接口和介质，再谈安装方向。接口以参数表为准，现场螺纹不一致时不要强行拧入，改用适配接头或调整取压件。氧气系统安装前的清洁是硬性要求，油脂、焊渣、铁屑都可能成为事故源或卡涩源。

先核对现场接口与参数表一致，不匹配时改用接头或调整方案。
安装前清洗管口和接头，确保无铁屑、油污、焊渣和其他颗粒杂质。
按径向方向安装，表体保持便于读数且受振动小的位置。
升压要缓慢，避免氧气节流升温，同时观察指针有无卡滞或异常跳动。
安装后检查螺纹密封，确认无泄漏再交付使用。

安装环境要求干燥通风，避免强磁场和剧烈振动。若取压点位于设备底部或弯头后，要评估冷凝物和颗粒是否会进入表内。取压点带冷凝液时最好加缓冲弯管，避免液滴直接冲击指针。密封垫要耐氧气且无油，不能用普通含油垫圈。现场很多问题是安装时没把清洁和密封做细，后期才查出指针不归零或渗漏。

注意事项

氧气表最核心的注意项是无油。任何部位沾油，都可能让普通故障变成安全问题。表体、接头、密封垫和管口都要按禁油要求处理，操作人员最好使用专用工具和无油手套。指针表属于就地监测工具，发现异常先判断是介质波动、超压还是表体问题。

氧气表严禁接触油脂，拆检、搬运和更换密封件都要保持无油状态。
运行压力要留裕量，异常升压先切断气源，不要等指针打到上限。
校验周期按计量管理和现场风险确定，不能只凭外观判断精度。

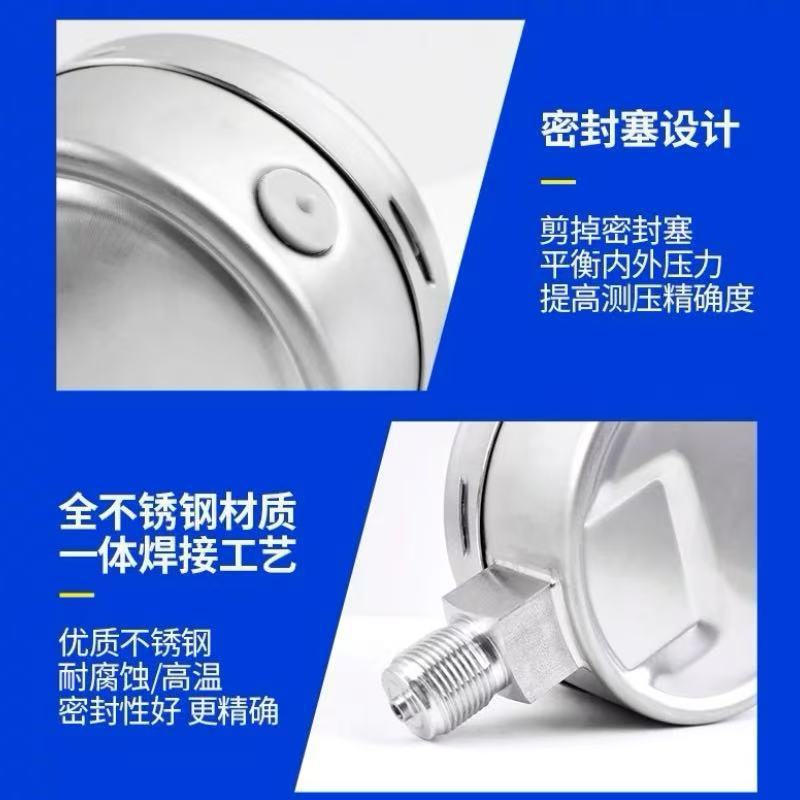

带密封塞或平衡结构时，要按工艺确认是否平衡压力，避免测不准。

表玻璃裂纹、表体变形、指针不回零都是停用检查信号。氧气系统维护时，拆表要先泄压，不能带压拆卸。超压和振动会同时影响寿命，选型和安装都要避开长期脉动位置。密封检查不是装完看一眼就行，要在升压后观察一段时间，确认无渗漏和无异常响声。

选型建议

YTF0-100BF是这一款氧气专用不锈钢压力表的完整型号，选型时按接口、量程、安装尺寸和介质状态来挑。资料确认的接口、精度和表盘尺寸范围都在参数表里，若现场只是常规氧气显示，先核对这几项再决定订货。

工况	选择要点
常规氧气就地显示	选YTF0-100BF，核对量程覆盖工作压力并留裕量。
低中压氧气工况	若工作点在0.52MPa左右，确认铭牌量程覆盖并留余量。
接口与参数表不一致	使用适配接头或改选对应接口，不要强行拧入。
设备面板空间紧凑	从小尺寸径向规格中选，读数距离不够时选大表盘。
腐蚀或洁净要求高	确认参数表中的不锈钢材质，密封件保持禁油。
介质含油或不是氧气	不要按禁油氧气表直接使用，需改选适合介质的表型。
