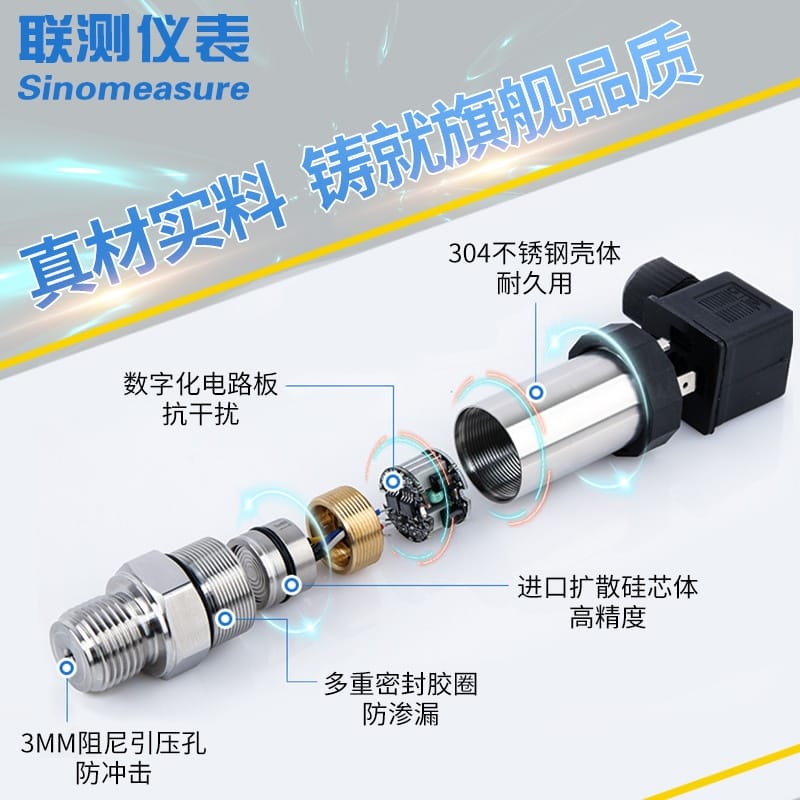

上海阔思电子有限公司的这款高精度扩散硅压力变送器，做事方式比较直接：介质压力压在316L不锈钢隔离膜片上，膜片背后的硅油把压力均匀传到单晶硅芯片，芯片上的惠斯通电桥输出毫伏级信号，经线性化、温度补偿和标准化处理后，变成两线制4–20mA电流。整机没有显示表头，也不做HART通讯，省下来的成本放在芯体一致性和出厂标定上，典型综合精度做到0.1%FS。
它适合的场合很明确：恒压供水泵房、注塑机与锻压机的液压站、空压站气源分配、各类试验台和OEM设备。这些位置需要的是一条连续、可复现的压力曲线，接线越简单越好。两线制接线，信号直接进PLC、DCS、数显表或者采集网关，调试门槛不高。
敏感元件用N型单晶硅基底，表面通过可控扩散形成压阻条，再用激光修调把初始零点和满量程拉到设计值附近。这一步做扎实，批次离散性就低，同一批变送器装进同一套系统，零点偏移的方向和大小接近，现场不用逐台重标。硅材料的疲劳寿命也长，反复加压卸载之后零点回不去的情况少，液压这类压力频繁起伏的工况尤其看这一点。
芯体附近内置数字温度传感器，补偿算法实时修正温漂。在-10℃～70℃的工作区间里，典型温度漂移不超过0.03%FS/℃。出厂前经过老化筛选和多点标定，年稳定性优于±0.2%FS，换个说法就是一年之内零点漂移不到满量程的千分之二。
合并前资料里能确认的指标都列在下面这张表里，数据来自杭州联测自动化技术有限公司的实验室环境，评定方法参照GB/T 17614.1-2015《工业过程控制系统用变送器 第1部分：性能评定方法》。
| 参数名称 | 参数值 |
|---|---|
| 传感原理 | 扩散硅压阻式，硅油导压，单晶硅惠斯通电桥 |
| 输出信号 | 两线制 4–20mA |
| 综合精度 | 典型 0.1%FS |
| 温度漂移 | ≤0.03%FS/℃（典型值） |
| 工作温度 | -10℃～70℃ |
| 长期稳定性 | 年稳定性优于 ±0.2%FS |
| 接液材质 | 316L 不锈钢隔离膜片与外壳 |
| 防护等级 | IP65 |
| 被测介质 | 与316L兼容的气体或液体，如压缩空气、液压油、清水、软化水 |
| 保护功能 | 电源反接保护、过载限流 |
| 量程 | 按订货规格选定，原始资料未标注具体量程段 |
| 过程连接 | 按订货规格选定，订货时需与厂家确认接口规格 |
| 评定依据 | GB/T 17614.1-2015 |

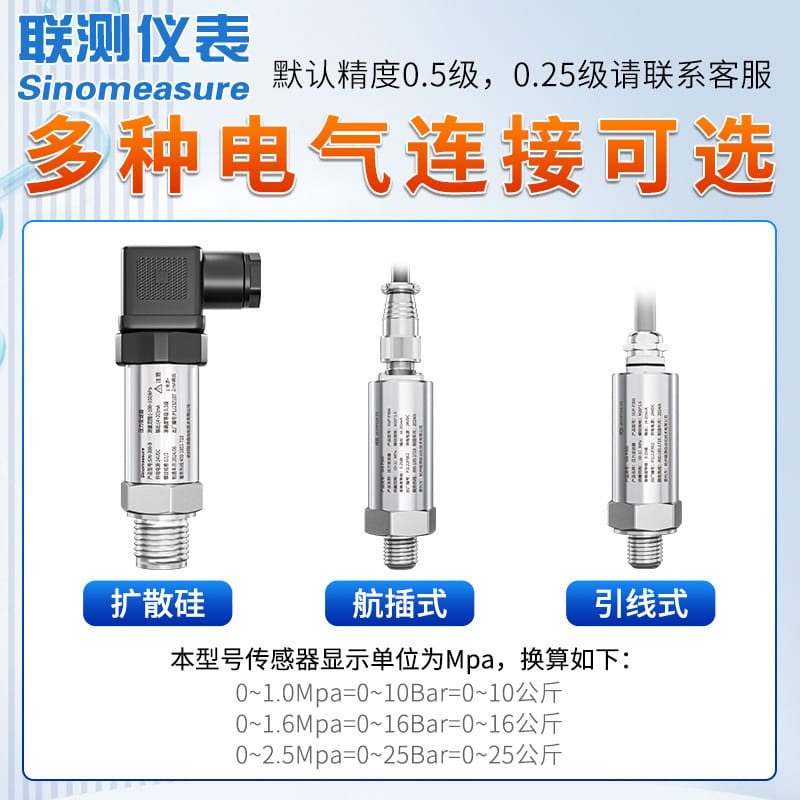

有一点要交代清楚：合并前的原始资料只给出了产品全称「高精度扩散硅压力变送器4-20mA气压液压油压恒压供水压力传感器」，没有出现独立的型号代码。实际供货时，型号由三项组合确定——量程段、过程连接接口、电气接口形式。下单前把这三项写进技术协议，比只报一个产品名可靠得多，尤其是同一个项目里要装好几台的场合。
压力变送器的选型一半看参数，一半看介质。介质能不能接触316L、温度是否落在允许区间，这两条过不了，精度再高也白搭。
供水之外，暖通空调的循环水系统、水处理加药管路、小型空压站也常用这一类变送器。它们共同的特点是被测介质干净、温度不高、压力变化相对平缓，正好落在扩散硅方案的舒适区。
现场安装多半按「先定位置、再想接管、最后接线」的顺序走。位置选错，后面靠调零补不回来。变送器要避开泵体、压缩机、阀门这些振动源，也不宜装在泵出口正对水锤冲击的那一小段管路上，往上游或下游挪一段，或者加一节缓冲管都行。
取压口方向跟着介质走：测液体时开在管道侧面或偏下位置，别让气泡积在膜片前面；测气体时开在侧面或偏上位置，让冷凝水能顺回主管。引压管尽量短、弯折少，管径别太细，粘稠介质容易堵在里面。
量程这一项值得单独说几句。量程选太大，实际工作点只占满量程的一小段，精度再高也用不满；选太小，一次水锤或者压力冲击就可能顶到上限，把芯体打偏。按系统最大工作压力的1.5倍左右留余量，是现场比较常见的做法。供水系统还要留意夜间小流量工况，此时水泵低频运行、压力波动幅度小，信号里的噪声和零点漂移占比会被放大，比白天满负荷运行更考验变送器。
泵房一般是一用一备加变频器，变送器装在出水总管上，反馈信号进变频器的PID回路，设定值按最不利点所需压力折算。这类项目最怕压力信号抖动导致变频器频繁调节，所以取压点要离泵出口留一小段距离，信号线用屏蔽线并做单端接地。如果是分区供水，每个区各装一台比在总管上装一台再靠估算分配要准。
注塑机液压回路的压力变化快，合模、注射、保压各阶段压力差别不小。变送器通常接在控制支路上而不是主回路，主回路的瞬时冲击对膜片不友好。信号进控制器后用来判断保压阶段有没有失压，也用来记录每一模次的压力曲线，方便工艺复现和故障回溯。

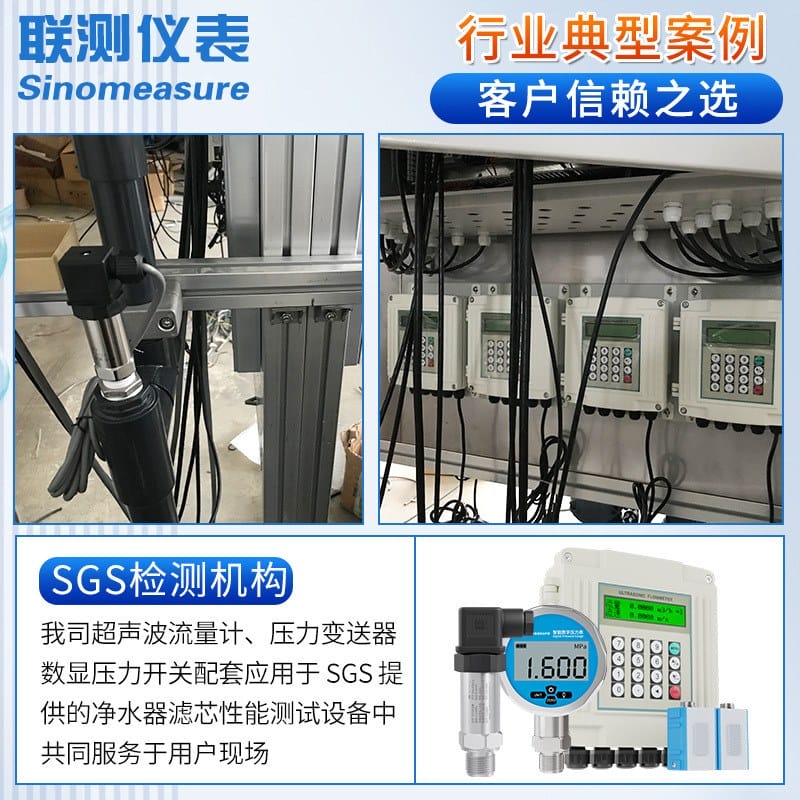

集成商把变送器装进自己做的气密性检测台或者试验平台上，看重的是接口定义清楚、标定数据可追溯、换一个批次装上还能对得上。这类用户对单个产品的故事不感兴趣，关心的是采购三批回来以后，零点偏移是不是在同一个方向和同一个量级，标定流程能不能直接复用。
可以。接液部分是316L不锈钢隔离膜片，液压油、矿物油类介质与它兼容，油温在-10℃～70℃以内都没问题。要注意液压系统里的压力冲击，量程按最大工作压力的1.5倍左右选，避免瞬时峰值顶到上限。
两线制不需要单独供电，回路电源和信号共用那两根线，变送器串在直流回路里，回路电流的大小就是压力值。接线时正负极别接反，虽然带反接保护，但接反状态下系统读不到数。负载电阻要算一下，采集卡或者PLC输入端的阻值加上线路电阻，别超过回路允许范围，具体供电电压按订货时的说明确认。
常规做法是装在泵出口总管或者分区支管上，位置靠近水泵但避开出口直冲段，这样信号响应快，变频器调节及时。装在管网末端的好处是直接测到用户端压力，但管路长、信号滞后，PID参数不好整定，除非系统本身就要求末端恒压，否则不建议这么装。
IP65能挡住粉尘和喷水，泵房里的水汽、凝露属于它的承受范围。室外安装要做两件事：加装遮阳防雨罩，别让雨水长时间积在电气接口处；电缆入口朝下，用防水接头把线缆固定住。长期泡水或者高压水枪直接冲洗的环境，IP65不够用。
不能直接测。这款变送器标注的工作温度区间是-10℃～70℃，蒸汽温度远超这个范围，会损坏芯体和密封件。遇到高温介质，标准做法是加装冷凝圈或者散热管，把引压管里的介质温度降到允许区间再进变送器，介质有腐蚀性时还要配合隔离罐加传压介质一起用。
