南方泵业XB离心式高压消防泵：XBD电动型与XBC柴油机型怎么分、怎么装
南方泵业XB离心式高压消防泵面向的是油库、石油码头、海上平台、变电站这类一旦起火就不允许供水中断的场所。XB是这个系列的统称，往下按驱动方式分成XBD（电动驱动）和XBC（柴油机驱动）两支，按泵体结构又分成NSC中开离心泵、VTP立式长轴泵、D多级离心泵三种形态。选型时先把驱动方式定下来，再定泵体结构，顺序颠倒的话，到了管路布置阶段往往要返工。
核心特点
这一系列共用的是一套经过优化的水力模型，流量覆盖5–4000 m³/h、扬程覆盖50–230 m，一个平台能覆盖从单个罐区到整片库区的供水需求。水泵满足NFPA20标准要求，这个标准对消防泵的流量—扬程曲线、启动响应和备用泵切换都有明确约束，选型时对着曲线看比对着样本看更靠谱。
- 转速区间980–3460 rpm，可按电源频率和工况匹配
- 泵体及关键过流部件用不锈钢，耐腐蚀、寿命长
- 结构紧凑，泵房占地比同参数的老式机组小
- 输送液体温度不超过80℃，不含固体颗粒
- 环境温度上限+40℃，50Hz与60Hz电源都能配
XBD与XBC的分工

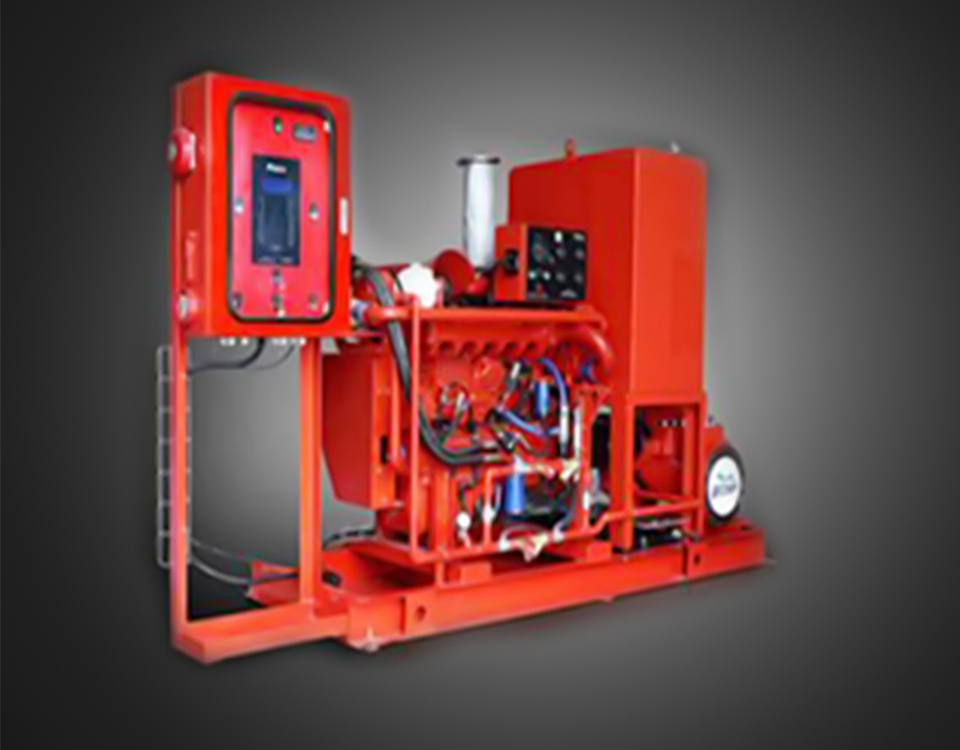

XBD走电动机驱动，接电即用，日常维护量小，适合变电站、电厂、高层建筑这类供电有保障的场合。XBC走柴油机驱动，独立于电网，市电中断或者压根没有可靠电源的油库、码头、海上平台更依赖它。两者的水力端可以共用同一套模型，差别在动力端：柴油机需要机房通风、排烟和燃油储备，电动型需要的是双电源或应急电源回路。
NSC、VTP、D三种泵体结构
NSC系列是中开离心泵，泵壳水平剖分，检修时吊开上盖就能抽转子，适合大流量、长时间连续运行的场合。VTP系列是立式长轴泵，泵体沉入水池或水域、电机留在地面，省掉灌泵环节，取水口与泵房间距大的码头、取水泵站常用它。D系列是多级离心泵，靠多级叶轮叠加把扬程做高，高扬程、小流量的高层建筑增压和厂区高压消防管网更适合选它。三者不是替代关系，是按流量和扬程落在不同区间。
技术参数
下面这张表是系列层面的通用参数，多型号共用的部分放在一起，避免重复。表里的量程是参考区间，具体配置要看实际工况点。
| 参数名称 | 参数值 |
|---|
| 流量范围 | 5–4000 m³/h（参考值） |
| 扬程范围 | 50–230 m（参考值） |
| 转速范围 | 980–3460 rpm |
| 液体温度 | ≤80℃ |
| 环境温度 | 最高+40℃ |
| 电源频率 | 50Hz / 60Hz |
| 材质 | 泵体及关键部件不锈钢 |
| 执行标准 | 满足NFPA20要求 |
型号差异不在上面这些共性项里，而在驱动形式和泵体结构上，分开列更清楚。
| 型号/系列 | 驱动形式 | 结构特点 | 适配场合 |
|---|
| XBD | 电动机驱动 | 接电启动，维护量小 | 变电站、电厂、高层建筑 |
| XBC | 柴油机驱动 | 独立于电网，自带动力 | 油库、码头、海上平台 |
| NSC | 可配电动或柴油机 | 中开式，水平剖分泵壳 | 大流量连续运行工况 |
| VTP | 可配电动或柴油机 | 立式长轴，泵体沉入水中 | 取水泵站、码头取水 |
| D | 可配电动或柴油机 | 多级叶轮，扬程叠加 | 高扬程小流量、管网增压 |
订货单上通常要同时写两组标签，比如“XBC配D系列多级泵”，只写一个容易对不上货。
应用行业
这套泵的使用场景可以按供水来源和供电条件两条线索来分。水源是水池、河道、码头前沿的，泵型往VTP上靠；水源是消防水池且扬程要求高的，往D系列上靠；流量需求大、要连续运转的厂区管网，NSC更合适。供电这条线索决定驱动：市电稳定的用XBD，市电不可靠或者根本拉不进来的用XBC。
- 油库、石油码头、海上平台等重点防火单位
- 电力、冶金、矿山、钢铁行业的厂区消防供水
- 市政城市消防系统与区域消防泵站
- 工业循环水系统与高层建筑消防增压供水
石油化工类场所通常两条线索叠加：取水点在码头前沿，用VTP立式长轴泵沉入水中，动力端配XBC柴油机，因为罐区对电网可靠性的容忍度很低。变电站和高层建筑反过来，市电条件好，XBD电动型加D系列多级泵就能覆盖，主要矛盾在扬程而不是电源。
安装条件
泵房是安装条件的起点。环境温度不能超过+40℃，这是给电机和柴油机散热留的余量，夏天机房闷热又没有机械通风的话，实际温度很容易超，这个参数别小看。柴油机机组还要单独考虑排烟管路、日用油箱和进排风口的位置，排烟口不能对着可燃气体容易聚集的区域。
- 基础浇筑后待混凝土达到设计强度，再吊装泵组并找平
- 泵座与基础之间垫减振垫或灌浆层，地脚螺栓对称拧紧
- 吸水管用偏心异径管，管顶平接，避免形成气囊
- 出水管装止回阀和闸阀，压力表接在泵出口与止回阀之间
- 管路与泵进出口之间加柔性接头，防止管重和热应力传到泵体
吸水管路的水力条件比出水管更容易出问题。自灌式安装的泵，吸水池最低水位要能保证叶轮始终淹没，否则启动前得先灌泵排气；非自灌场合必须配真空引水或底阀，消防泵不允许在失水状态下干转，机械密封和叶轮几分钟就能烧坏。VTP立式长轴泵的安装逻辑不一样，重点在泵体沉入水中的垂直度和吸入喇叭口与池底的距离，池底积泥一旦埋住喇叭口，流量会明显下降。
电源侧，XBD电动型按消防负荷配双电源或应急电源回路，控制柜到泵的电缆截面按启动电流校核。XBC柴油机型的燃油系统、蓄电池和启动回路要按断电自启的要求配置，蓄电池容量决定了市电中断时能不能一次点着。
注意事项
介质边界是第一条。这套泵输送的是不含固体颗粒、温度低于80℃的清水，或者物理化学性质接近水的无腐蚀性液体。含泥沙的河水、带纤维的污水、腐蚀性化工液体都不在适用范围里，硬上会出现叶轮磨损、密封失效甚至泵体腐蚀穿孔。
- 消防泵不允许长时间关阀运行，闭阀工况下泵内水温会快速上升
- 柴油机机组要定期空载试运行，蓄电池保持满电状态
- 电动型每月做一次盘车，防止长期停用造成叶轮卡滞
- 不锈钢泵体不等于耐所有介质，氯离子含量高的水要单独评估
样本上的流量、扬程是参考区间，落到具体项目要按实际工况点选型。管路损失算少了、扬程余量留少了，泵会长期在偏大流量区运行，电机过载和汽蚀都容易出现；余量留太多，泵长期在小流量区运转，效率同样打折。订购前把介质温度、密度、含固量、管路布置这些信息交给技术人员，让对方把工况点复核一遍，这一步省不得。
典型应用案例
油库罐区消防给水
罐区消防管网需要长时间保压，着火时要立刻出水，供电可靠性是核心变量。这种工况通常选XBC柴油机驱动、配D系列多级泵，用较高扬程覆盖罐区环网的沿程损失。柴油机独立于市电，市电断了泵照样起，这是电动型在这个场合比较难替代的一点。安装上要额外处理机房排烟和通风，排烟口避开油罐呼吸阀一侧。
码头前沿与海上平台取水
取水点在水面以下、泵房在岸上，中间隔着十几米高差，这种布局用VTP立式长轴泵最省事。泵体沉入水中，电机留在平台地面，既省掉灌泵环节，也不用把整台泵塞进水里检修。动力端在无稳定电网的平台上选XBC，有条件接岸电的码头可以选XBD。吸入喇叭口与池底、与最低水位的距离要在安装时核准，这两个尺寸直接决定会不会吸空。
变电站与高层建筑增压
变电站消防和超高层建筑增压，矛盾往往集中在扬程上。楼层高、管路长，沿程和局部损失加起来需要的压力不低，XBD电动型配D系列多级离心泵是常见组合。机房空间通常紧张，多级泵轴向尺寸长、径向占地小的特点在这个场景里比较实用。电动型的安装重点在控制柜位置、双电源切换时间和电缆敷设路径，这几项和泵本身同等重要。
常见问题FAQ
XB离心式高压消防泵能抽含泥沙的河水吗？
不建议。这个系列的适用范围写的是不含固体颗粒、温度低于80℃的清水或性质相近的无腐蚀性液体。含泥沙的水会加速叶轮和密封环磨损，短时间看不出问题，运行几个月后流量和扬程都会掉。如果水源只能取河水，前面要加水处理或过滤设施，把含固量控制下来再进泵。
XBD和XBC到底怎么选？
看电源条件，不看价格。市电稳定、能配双电源或应急电源回路的，选XBD电动型，维护简单、启动快。市电不可靠、或者项目位置压根没有可靠电源的，选XBC柴油机驱动。判断标准很具体：市电中断后要求多快出水、备用电源能撑多久，这两个问题答不上来，型号就定不下来。
扬程要求230米，该选NSC还是D系列？
主要看流量。扬程到230米这个量级，如果流量同时要求大，单级叶轮很难在一个转子上兼顾，通常要多级或者提高转速；如果流量本身不大，D系列多级离心泵靠叶轮叠加把扬程做上去更合适。NSC中开泵的优势在大流量和检修方便，扬程不是它的强项。选型时把流量和扬程一起报给技术人员，别只报扬程。
消防泵多久做一次试运行？
柴油机机组的试运行频次要更密一些，燃油、蓄电池、启动回路都可能静置老化，通常按月启动、空载运行一段时间，让机油循环起来。电动型可以每月盘车加定期点动，确认控制柜的自动切换回路正常。具体周期还要看当地的消防验收要求，NFPA20对定期试验有相应规定，按项目所在地的规范执行更稳妥。
泵房温度超过40℃怎么办？
先解决通风再谈泵。+40℃指的是泵房内的实际温度，不是当地气象温度。柴油机机房的散热负荷比电动型大，进排风口面积不够时，夏季中午很容易突破这个上限，柴油机会降功率保护，电机也会因为绝缘温升过高而跳闸。加机械通风或者调整进排风口位置，比换一台更大功率的泵有效；如果机房空间实在受限，选型阶段就应该把驱动方式重新算一遍。
产品概述
XBD(电动驱动)和XBC (柴油机驱动)系列单级、多级离心式消防泵是我公司根据油库、石油码头、海上平台、交电站等重点防火单位缺乏大量自来水供应,及要求占地面积小的要求，采用国内外水力模型和先进的结构开发的产品。
该系列产品具有效率高、使用范围广、运行可靠、启动方便等优点，可根据要求按NFPA20标准供货。
产品参数
| 技术参数 | ●流量范围: 5-4000m3/h
●扬程:50-230m
●转速: 980-3460rpm |
| 性能及优点 | 泵型有:NSC系列中开离心泵、VTP系列立式长轴泵、D系列多级离心泵、NISO系列单级端吸离心泵、CDL立式多级离心京、TD系列立式单级离心泵等 |
| 应用范围 | 油库、石油码头、海上平台、变电站等重点防火单位，也适用于电力、冶金、矿山、钢铁、市政行业等场合的消防要求。 |
