南方泵业XBD电动机消防泵组：XBD-CDL系列现场怎么装、怎么调

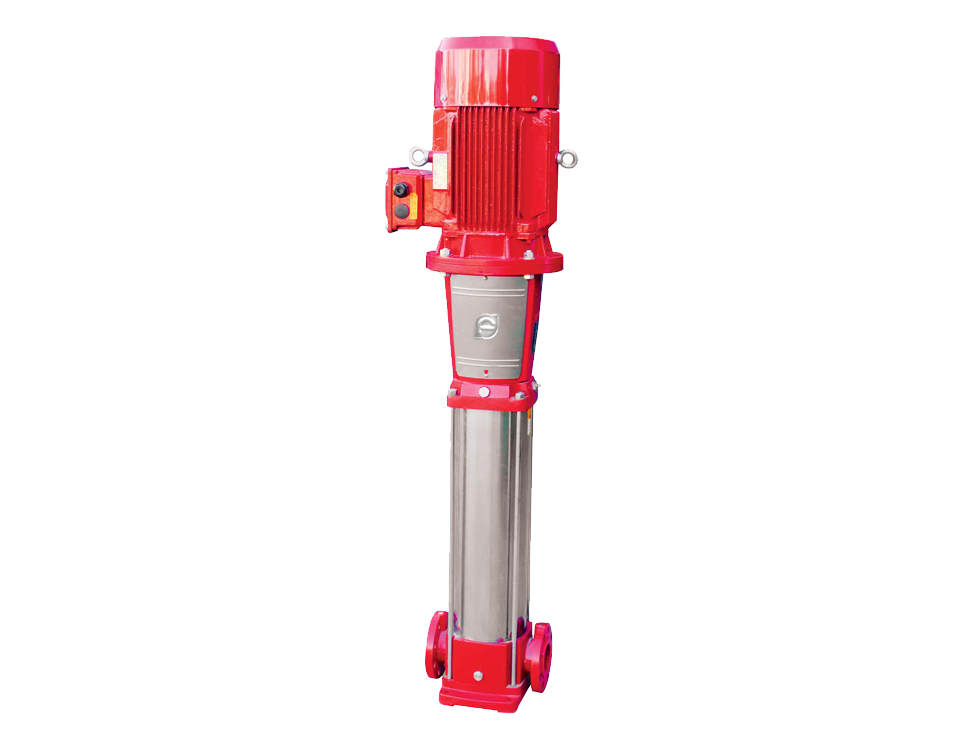

南方泵业的XBD电动机消防泵组，你手上接的多半是XBD-CDL系列这一支。它说穿了就是一台立式多级离心泵，配消防专用的风冷电机，过流部件全用不锈钢，给工业与民用高层建筑的固定消防系统供水。我装了十六年这类泵，从泵房基础放线到联轴器对中，该踩的坑基本都踩过一遍。下面按现场的实际顺序，带你走一遍。
核心特点
XBD-CDL系列的骨架是一台立式多级离心泵。电机轴和泵轴用联轴器直接连，中间不走皮带、不加齿轮箱，轴向尺寸短，泵房角落就能塞下。运行时振动小、噪音低，夜里做试运行也不闹。
它的水力模型是引进国外技术做的，效率高，单台泵的性能覆盖范围宽。选型的时候你不太容易卡在边缘工况上，这是好事——消防泵选型一旦卡边，验收时流量扬程两头都难看。
过流部件全不锈钢，这条在消防系统里才是真正的价值。消防泵平时不转，一放就是几个月甚至一年，铸铁件放成这样早就锈得不成样子。不锈钢扛得住长期停机带来的锈蚀，维护周期跟着拉长，维护成本也降下来。
- 立式多级结构，占地小，外形规整，泵房里好排布
- 联轴器直连传动，轴向受力简单，运行平稳
- 集装式机械密封，整组拆换，检修快且不易渗漏
- 不锈钢过流件，可输送清水及物理化学性质类似水的液体
技术参数
下面这张表是XBD-CDL系列的通用参数区间。注意是区间，不是某一台的实配值，选型前对着你的工况点核一遍再报。
| 参数项目 | XBD-CDL系列参数值 |
|---|
| 流量范围 | 3.6 m³/h ～ 162 m³/h |
| 扬程范围 | 30.6 m ～ 204 m |
| 功率范围 | 1.5 kW ～ 132 kW |
| 输送液体温度 | 常温 |
| 环境温度 | 最高 +40 ℃ |
| 电源频率 | 50 Hz |
| 电机形式 | 风冷式二级标准电机 |
| 防护等级 | IP55 |
| 绝缘等级 | F 级 |
| 标准电压 | 3 × 380 V |
流量3.6到162、扬程30.6到204，这个跨度不是一台泵撑起来的，是同一个系列里不同规格拼出来的区间。规格之间的差别落在叶轮级数和叶轮尺寸上：级数多，扬程就高；叶轮过流部分大，流量就大。级数不同，泵的轴长和整机重量也不同，底座、地脚孔、管路接口跟着变。
所以你选型的时候别只报一个流量。流量和扬程是一对反比关系，同一个叶轮直径下，你要的扬程越高，能拿到的流量越小。消防泵的工况点要按最不利点同时给流量和扬程，再留一点余量；报单个数字回去，厂家只能猜。
功率1.5到132千瓦这一段也要留意。132千瓦那头的启动电流不小，泵房的进线容量、断路器整定值都得提前算，别等到送电那天才发现变压器扛不住。
应用行业
XBD-CDL系列主要吃的是固定消防系统这碗饭。工业厂房、民用高层建筑里的消火栓灭火系统、自动喷淋灭火系统、水喷雾灭火系统，还有消防稳压系统，都能用它做给水。稳压系统上一般选流量小、扬程匹配的那几档规格。
除了消防主业，它在别的场合也用得上，因为本质还是台多级离心泵：
- 市政供水与城市给排水系统的增压输送
- 工矿企业锅炉给水和凝液系统
- 水处理系统、过滤系统及清洗行业供水
- 工业增压与空调制冷系统配套
这些场合有个共同点：介质接近清水，不含颗粒、不含强腐蚀成分。介质一换，比如带砂、带酸，这台泵就不合适了，别硬上。
安装条件
立式多级泵对基础比卧式泵敏感，因为重心高。基础必须是一块独立的混凝土平台，不能跟旁边水箱基础共用，也不能直接坐在回填土上。基础重量按泵组重量的一点五倍以上考虑，地脚螺栓用预留孔二次灌浆，等灌浆料强度起来再上紧。
管路和电气按这个顺序做，不容易返工：
- 基础找平，地脚灌浆养护到位，再把泵组吊装就位
- 检查联轴器对中，用手盘车，转动要轻快无卡涩
- 接进出水管，进口装闸阀，出口装止回阀和闸阀
- 进出口各装压力表，进口最好再加一只真空表
- 按铭牌接线，核对相序，点动确认转向后再连轴
进口管路有个硬要求：不能有气囊，也不能缩径。管子从水箱出来要一路向下或者水平，再往上拐进泵口，中间不能出现高点。消防泵多半是自灌式安装，水箱水位要高于泵体，保证泵腔里始终有液。
泵房环境温度别超过+40 ℃。电机是风冷，四周要留出通风和检修空间；IP55能防尘也能防喷水，但闷在密闭不通风的箱子里照样过热。
注意事项
这台泵最怕一件事：无水空转。机械密封和泵腔里的导叶全靠介质润滑和冷却，泵腔没液，几十秒就能把密封烧掉。启动前先排气、先灌水，进口阀全开，这几步别图省事。
- 严禁无水空转，启动前必须排气灌液并确认进口阀全开
- 长期停用的泵组要定期盘车，防止密封面粘结
- 出口止回阀不能省，它是防水锤和倒转的第一道防线
- 电源相序必须核对，三相接反泵会反转，出水异常
- 按一用一备配置时，两台泵要轮流试运行并记录
还有一条是给采购看的：厂家参数表上的数据是参考值，具体配置会按实际需求调整。下单前把工况点、介质、电源条件一起给技术人员确认，别照着样本册直接报型号。我见过有人这么干，货到现场才发现扬程差了一个规格，返货耽误工期。
常见故障与排查
下面这几种是现场真会碰到的，按顺序查，别一上来就拆泵。
现象一：启动后不出水，或者出水很少。先查泵腔里有没有液、进口阀是不是全开，再看转向对不对。多半是启动前没排气灌水，或者三相接反导致泵在反转。处理很直接：停泵，打开排气阀灌满液，调换任意两相接线，重新点动确认转向。
现象二：运行振动大、噪音高。先用手盘车感觉轻重，再查地脚螺栓和联轴器对中。多半是地脚没上紧，或者接管路时把泵体拉变形了，对中跟着跑掉。处理是把进出口法兰螺栓松开，让泵自然回位，重新找正后再把地脚和管路一起紧好。
现象三：机械密封处渗漏。先看渗漏量和时机，是运行中漏还是停机后漏。多半是密封面被空转烧过，或者介质里带颗粒磨伤了密封面。轻微渗漏可以观察，滴成线就必须停泵换密封；集装式密封整组换，现场不用研磨。
现象四：电机过热，热继跳闸。先查电压是否偏低、三相是否平衡，再摸电机外壳温度。多半是电源电压偏低导致电流偏大，或者泵房通风不够、电机散热条件差。处理是先测电压和三相电流，再改善泵房通风，别急着把热继整定值调大。
最后提醒一句：试运行记录当场就填，日期、电流、压力、盘车情况一条不落。这台泵平时不转，它的毛病不会挑你方便的时候冒出来，只会赶在验收和真正需要它的那一刻。
产品概述
XBD-CDL系列消防泵组是引进国外先进技术制造的。该系列泵组的主要过流部件采用不锈钢材料制成，所以该泵长期不使用也不会因生锈而不能启动，可大大节省用于泵防止生锈的维护费用，并采用了集装式机械密封，使用可靠，维修方便，具有运行平稳、噪音低、结构紧凑、占地面积小、外形美观、安装方便、耐腐蚀、维护周期和使用寿命长等特点。本产品严格按标准GB6245《消防泵》生产。
产品参数
| 电机 | 技术参数 | 应用 |
●电机为风冷式二级标准电机
●防护等级：IP55
●绝缘等级：F
●标准电压：3×380V
●频率：50Hz | ●流量：3.6m³/h～162m³/h
●扬程：30.6m～204m
功率：1.5kW～132kW
液体温度：常温
频率：50Hz | ●供水系统
●锅炉给水和冷凝系统
●灭火系统
●大流量、高扬程
●水处理
●消防稳压系统 |
应用范围
该泵主要适用于工业及民用高层建筑固定消防系统（灭火系统、自动喷淋灭火系统、水喷雾灭火系统和消防稳压系统等）的给水。也适用于市政、工矿、锅炉给水及凝液系统，水处理系统、过滤系统和清洗行业等使用。
工作条件
可传送非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：常温
环境温度：更高40℃
泵组
XBD-CDL系列消防泵组为安装标准电机的立式多级离心泵，电机轴与泵轴用联轴器直接联接，拉杆螺栓将耐压筒，过流部件固定在泵头与进出水段之间，泵进出水口在泵底同一直线上。
售后无忧
南方泵是一家销售不锈钢多级离心泵的企业。公司建立了完善的营销服务网络，在不断满足国内市场需求的同时积极出口海外市场，产品广泛应用增压，工业应用，水处理，生活供水，空调水循环，供暖，消防系统，地下水供应，污水废水处理，化工行业和海水淡化等诸多领域),销售主导产品有：CDL、CDLF系列不锈钢轻型多级离心泵，CHL,CHLF,CHLFT系列不锈钢轻型多级离心泵；NFWG无负压变频供水设备、DRL恒压变频供水设备
