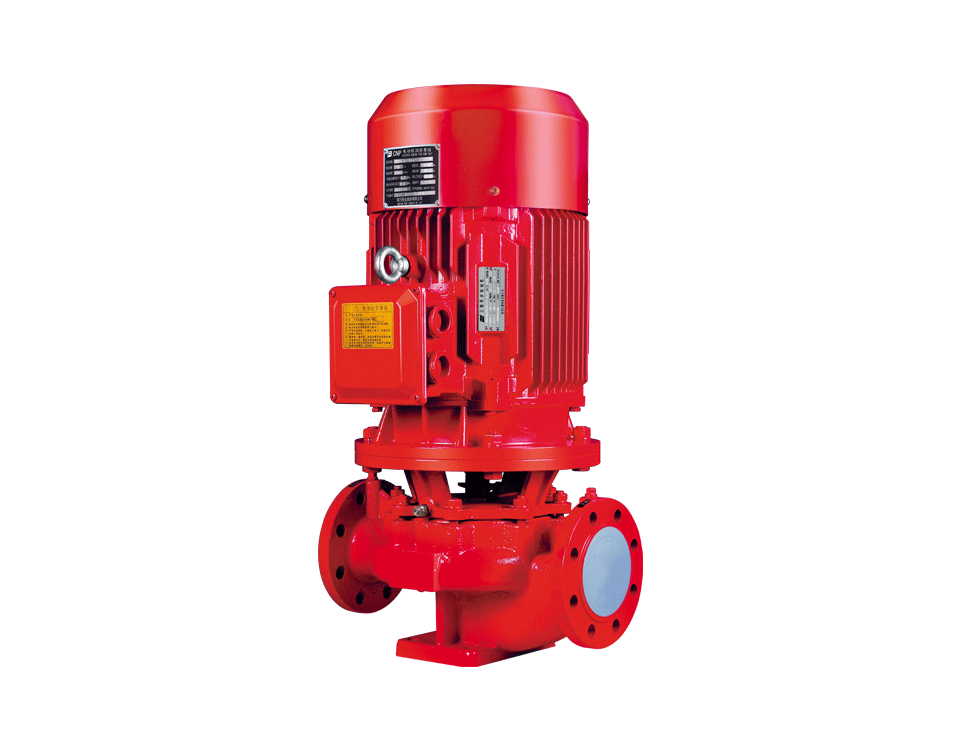

XBD-TD立式单级消防泵组

南方泵业的XBD-TD立式单级消防泵组按GB6245-2006《消防泵》标准设计，用在工业与民用高层建筑的固定消防系统里，承担消火栓、自动喷淋、水喷雾和消防稳压系统的给水增压。泵组由电机与泵体同轴直连，进出水口位于同一水平轴线上、口径相同，比传统卧式泵组占地面积小，对泵房净高要求也不苛刻。泵组本身不配控制柜，双电源切换和自动巡检按消防规范由外部电控柜实现。

核心特点

单级泵的扬程靠叶轮外径和转速撑起来，XBD-TD最高到150m扬程，超过这个值就要考虑多级泵或串联，不要拿单级泵硬拼。叶轮上设了平衡孔，把轴向力基本抵消，运行中轴承负荷小，但平衡孔会带来少量容积损失，属于用效率换稳定性的做法。

水力模型做过优化，流量20～100m³/h的区间内，多数工况点能落在高效段。机械密封用优质密封件，正常工况无泄漏。法兰按1.6MPa设计，进水管路和出水管路都用标准压力等级，不用额外核算。

泵与电机同轴直连，结构紧凑，适合泵房空间有限的场合。
叶轮设平衡孔，轴向力被抵消，运行振动和轴承磨损小。
机械密封采用优质密封件，正常工况下无泄漏。
进出口法兰按1.6MPa压力设计，管路配套不用再核算。

过流部件是不锈钢加铸铁的组合，叶轮这类易受气蚀影响的部位用不锈钢，泵体和法兰用铸铁降低成本。对清水工况，这套材质配合没问题；介质条件特殊的话，材质要另说。

技术参数

下表是XBD-TD系列的总技术范围。流量和扬程是一组对应曲线，实际到某一台泵组时取其中一个工况点，不是所有参数同时取极值。

参数名称	参数值
流量范围	20～100 m³/h
扬程范围	32～150 m
配套功率	15～250 kW
介质温度	常温清水
环境温度	≤+40℃
防护等级	IP55
绝缘等级	F
标准电压/频率	3×380V / 50Hz
法兰压力等级	1.6MPa
过流部件材质	不锈钢 + 铸铁
执行标准	GB6245-2006《消防泵》

液体温度按常温清水考虑，环境温度上限+40℃。水泵房如果靠近锅炉房或日照强，室内温度容易超限，要加通风。防护等级IP55能防尘、防喷水，不防长期浸泡。

应用行业

这台泵组主要是进固定消防系统，在建筑内做管路增压送水。火灾时消防车不一定能覆盖到高层，泵组把水池的水打到消火栓和喷淋末端，平时还要维持管网压力，避免误动作。

市政供水上可以做管网局部加压，但如果消防管和生活管合用，泵组和管路要满足生活饮用水卫生要求，这个不能按普通消防泵来验收。水处理行业里过滤和清洗需要稳定压力，也可以用它，但要确认介质里没有固体颗粒。

安装条件

安装前先做基础。泵组带安全底座，地脚螺栓要落在水平的混凝土基础上，基础不平会在运行中产生附加弯矩，时间长了可能伤到泵轴和电机轴承。立式结构重心偏上，基础的深度要够，泵房上方要留出拆电机和吊装的余量。

基础找平，固定地脚螺栓并浇注混凝土，强度达标后再就位。
连接进出口法兰，按1.6MPa配螺栓，管路重量不要压在泵体上。
接通3×380V电源，点动确认电机旋向一致，再正式加载。

泵的进、出口在同一水平轴线上且口径相同，进水管路宜短而直，靠近进口的地方不要堆弯头，否则水流旋涡会让吸入性能下降。管路连接时法兰螺栓对称拧紧，不要用管道自重拉泵体。

注意事项

机械密封是这台泵最需要留意的部位。消防泵大多数时间处于备用状态，机械密封的动环和静环长时间不动，再启动时容易粘连磨损。每个月至少盘车一次，每隔一段时间手动试泵运转几分钟，让密封面得到润滑。

介质应为常温清水或物理性质近似清水、无颗粒的液体。
进口管路加滤网，防止焊渣砂石进入泵腔损坏叶轮和密封。
水质有腐蚀性时铸铁件不保险，向厂家确认换全不锈钢材质。
选型点留5%～10%余量，避免泵在边界点长期运行。
订货前提供流量、扬程、介质、电源条件，以试验报告为准。

功率到250kW的工况，启动方式要看配电条件。超过30kW一般不建议直接全压启动，用星三角或软启，否则电网压降厉害。电控柜到泵的电线电缆长度也要核算，压降太大会导致启动失败。

选型建议

挑XBD-TD先定两个数：设计流量和设计扬程。消火栓系统的流量按同时使用的水枪数和每支水枪出水量算，喷淋系统按作用面积和喷水强度算；扬程取最不利点需要的压力，加上水池最低水位到最不利点的几何高差和管路的沿程、局部损失。算出来的点落在20～100m³/h和32～150m区间里，再找对应规格。

算设计流量：消火栓按同时使用水枪数，喷淋按作用面积和喷水强度。
算设计扬程：最不利点压力加几何高差和管路损失，留5%～10%余量。
核对电源和启动方式，大功率电机配星三角或软启动。
向厂家确认GB6245-2006性能报告和消防认证文件。

如果用来做消防稳压，要特别留意流量。稳压泵的启动流量通常比20m³/h小，XBD-TD的最小流量落在20m³/h，对单纯维持管网压力可能偏大，这种情况要么把选型点放在性能曲线的小流量段，要么和厂家确认是否另有更小流量的泵型。灭火工况和稳压工况的流量相差太大时，不建议只用一台泵两头兼顾。

产品概述

XBD-TD立式单级消防泵组是我司根据市场需求并结合国内外先进泵型基础而研发的新产品，产品性能和技术条件符合GB6245-2006《消防泵》标准要求。
XBD-TD立式单级消防泵组由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安全底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠无泄漏的特点。泵的轴向力由叶轮平衡孔来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

产品参数

技术参数	●流量：20m³/h~100m³/h ●扬程：32m~150m ●功率：15kW~250kW ●液体温度：常温
机电	●电机为风冷式定制轴伸二、四极电机 ●防护等级: IP55 ●绝缘等级:F ●标准电压: 3x380V ●频率: 50Hz
工作条件	●可传送非易燃易爆并不含固体颗粒或纤维的液体 ●液体温度:常温 ●环境温度:更高40°C
应用	●该泵主要应用于消防系统的管路增压送水.也适用于工业及民用高层建筑固定消防系统(灭火系统、自动喷淋灭火系统、水喷雾灭火系统和消防稳压系统等)的给水。也适用于市政、工矿、锅炉给水及凝液系统、水处理系统、过滤系统和清洗行业等
材质	●不锈钢+铸铁
