南方泵业 XBD-CDL 电动机消防泵组：安装调试与选型要点

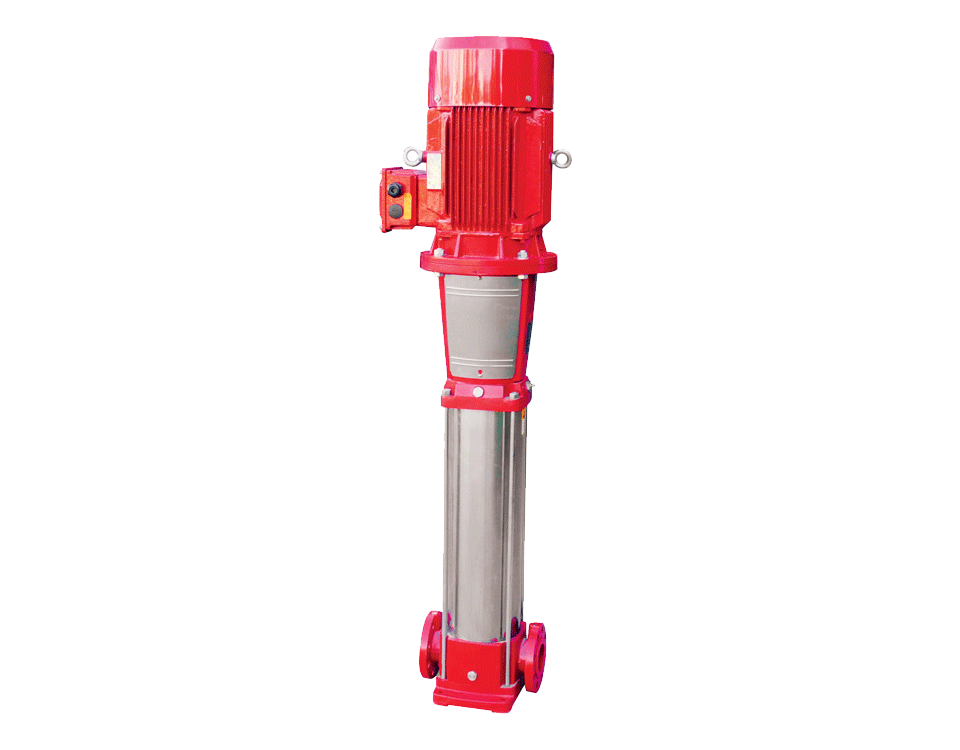

南方泵业的 XBD-CDL 电动机消防泵组，是立式多级离心结构的中低压消防供水设备，过流部件走不锈钢，配风冷式二极标准电机。高层住宅消防泵房、厂区消防稳压、水处理车间，我在这些地方都装过它。这篇把选型、装配、调试、排故一次讲透，新人照着走一遍就能上手。
XBD-CDL 是南方泵业这个系列的统称，同一系列里按流量和扬程分档，过流部件材质可以在 304 和 316L 之间选，剩下的供电电压、防护等级、绝缘等级，全系列一致。选型顺序别搞反，先定流量和扬程，再定材质，最后才谈接口和基础。
核心特点
它最实在的一点是水力模型做得顺，同样流量扬程下效率高，长期跑消防稳压的泵，电费差得出来。过流部件不锈钢，304 能应付的场合很多，介质带腐蚀性或者业主对水质有要求就上 316L，输送清水和物理化学性质类似水的液体都没问题。
立式多级结构占地小，泵房面积紧张的时候省地方。泵进、出口落在同一水平轴线上，而且口径规格相同，配管时不用绕来绕去。耐压筒和过流部件用拉杆螺栓夹在泵头与进出水段之间，整机的刚性靠这几根杆子撑着。
- 风冷式二极标准电机，防护等级 IP55，绝缘等级 F。
- 不锈钢过流部件耐腐蚀，维护周期比普通铸铁泵长。
- 振动小、噪音低，装在住宅楼地下室不容易被投诉。
- 同一系列覆盖 3.6m³/h 到 162m³/h，选型余地够大。
技术参数
下面这些是全系列通用范围，具体到某一台，以铭牌和出厂性能曲线为准。流量和扬程是区间值，跨档很宽，别拿一个数字套整个系列。
| 参数名称 | 参数值 |
|---|
| 流量范围 | 3.6m³/h ～ 162m³/h |
| 扬程范围 | 30.6m ～ 204m |
| 功率范围 | 1.5kW ～ 132kW |
| 液体温度 | 常温 |
| 环境温度 | 最高 +40℃ |
| 电源频率 | 50Hz |
| 标准电压 | 3×380V |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 过流部件材质 | 不锈钢，304 或 316L |
| 泵体材质 | 不锈钢 + 铸铁 |
| 结构形式 | 立式多级离心泵 |
材质这一项按介质挑，别图省事。消防水、清水走 304 性价比高；介质偏腐蚀或者项目有明确要求，就走 316L。泵体是铸铁和不锈钢的组合，别看到过流件是不锈钢就以为整台都不怕锈，铸铁件在潮湿泵房里该做防腐还是要做。
应用行业
用得最多的是工业和民用高层建筑的固定消防系统，灭火系统、自动喷淋灭火系统、水喷雾灭火系统、消防稳压系统的给水都归它管。这类场合的特点是不常开，一开就得顶上，所以平时维护比选型还关键。
- 高层建筑消防管网及消防稳压系统的给水
- 市政供水管网的压力提升
- 工矿企业锅炉给水及凝液系统
- 水处理过滤系统、清洗行业等需要稳定供水的场景
供水类工况跟消防不是一回事。消防是不连续运行但要求随时可用，供水类往往连续跑，选型时看的是长期工况点，拿消防那种短时工况去配，泵很快就偏到曲线边缘去了。
安装条件
泵房环境温度上限是 +40℃，别把泵塞在锅炉房角落闷着或者晒着。介质常温，电源 3×380V、50Hz，三相电得接稳，缺相和电压偏低是后面一堆毛病的源头。
就位前先把基础核一遍，强度和标高对不上，后面找平怎么调都是白搭。
- 泵就位后找平找正，地脚螺栓紧固到位，垫铁不能有松动。
- 清理进口管路里的焊渣、铁屑和砂子，加装过滤。
- 进口管路单独做支撑，别让管子的重量和应力压在泵体上。
- 灌泵排气，把泵腔和吸入管里的空气排干净再启动。
- 点动试转向，确认电机转向和泵壳上标注的箭头一致。
进出水段的位置已经定死，配管按它的方向走就是了。但省事不等于随便接，现场焊接法兰的时候要么把法兰拆下来焊，要么做好接地保护，从泵体上引电流过去烧机械密封的事，我见过不止一次。
注意事项
机械密封是这台泵最容易出问题的地方，定期看有没有渗漏，轻微渗漏和滴漏要分清，别一看有水滴就拆，拆一次就是一次损伤。泵进口保持干净，杂质进了泵腔，叶轮和密封一起磨。
- 严禁长时间空转，泵腔没水的情况下密封几分钟就能烧掉。
- 消防泵组日常应处于自动状态，电源和控制回路不允许随意断开。
- 拉杆螺栓要定期检查紧固，别等噪音大了才想起来。
- 长期停用后再启，先盘车、先查电源，不要直接合闸。
- 冬季泵房没有采暖的，停用期间要把泵腔里的水放掉。
常见故障与排查
下面这四种现象，现场碰到的最多。顺序是按先查什么、多半是什么原因、怎么处理走下来的，照着这个逻辑查，比漫无目的地拆泵快得多。
现象一：出口压力上不去，或者比额定值低一截
先看进口有没有水、泵腔灌满了没有，再看出口阀门开度和系统阻力有没有变，然后测电机电流。多半是进口过滤器堵了、吸入管漏气，或者叶轮磨损、实际工况点偏离设计点。处理办法是清洗进口过滤、重新灌泵排气；叶轮磨了就换；工况点偏了要重新核算系统曲线，别靠关小出口阀硬憋，那样电流反而上去。
现象二：机械密封渗漏
先看渗漏的频次，以及开停机之后滴水量有没有变化，再查泵是不是经常空转或者抽空。多半是密封面磨损、干转烧蚀，或者装配时被硬物划伤。该换密封件就换，但引起干转的根因要一起解决——进口缺水、控制逻辑里没有低位保护，这些不改，换几次密封都一样。
现象三：振动大、噪音高
先查地脚螺栓和管路支撑，再查联轴器对中情况和转向。多半是基础不实、管道应力压在泵上，或者吸入口吸入空气产生汽蚀。重新找平紧固、把管道应力卸掉、改善吸入口条件，一般就能压下去；如果是叶轮不平衡或者轴承响，那就得拆检。
现象四：电机电流偏高，或者频繁跳闸
先确认电压是否稳定、三相是否平衡，再实测流量和扬程。多半是泵在大流量区超载运行、电压偏低，或者叶轮被杂物卡涩。处理是调整工况点，把出口阀适当关小回到额定点附近，清理泵腔杂物；电压问题交给供电侧解决，别靠加大保护整定值糊过去。
年检的时候别只看出水压力，机械密封、拉杆螺栓、进口过滤、自动启泵逻辑这四样要一起过一遍。消防泵平时不出声，出声的时候就是真要用的时候，这四样里漏掉任何一样，先掉链子的都是它。
产品概述
XBD-CDL系列消防泵组是引进国外先进技术制造的，该系列泵组的主要过流部件采用不锈钢材料制成，所以该泵长期不使用也不会因生锈而不能启动，可大大节省用于泵防止生锈的维护费用，井采用了集装式机械密封，使用可靠，维修方便具有运行平稳、噪音低、结构紧凌、占地面积小外形美观、安装方便、耐腐蚀、维护周期和使用寿命长等特点。本产品严格按标准GB6245《消防泵》生产。
产品参数
| 技术参数 | ●流量：3.6m³/h~162m³/h
●扬程：30.6m~204m
●功率：1.5kW~132kW
●液体温度：常温
●频率：50Hz |
| 机电 | ●电机为风冷式二极标准电机
●防护等级: IP55
●绝缘等级:F
●标准电压:3x380V |
| 工作条件 | 可传送非易燃易爆并不含固体颗粒或纤维的液体
●液体温度:常温
●环境温度:更高40°C |
| 泵组 | ●XBD-CDL系列消防泵组为安装标准电机的立式多级离心泵，电机轴与泵轴用联轴器直接联接，拉杆螺栓将耐压筒，过流部件固定在泵头与进出水段之间，泵进出水口在泵底同一直线上 |
| 应用范围 | ●该泵主要适用于工业及民用高层建筑固定消防系统（灭火系统、自动喷淋灭火系统、水喷雾灭火系统和消防稳压系统等）的给水。也适用于市政、工矿、锅炉给水及凝液系统、水处理系统、过滤系统和清洗行业等使用 |
| 材质 | ●不锈钢+铸铁 |
