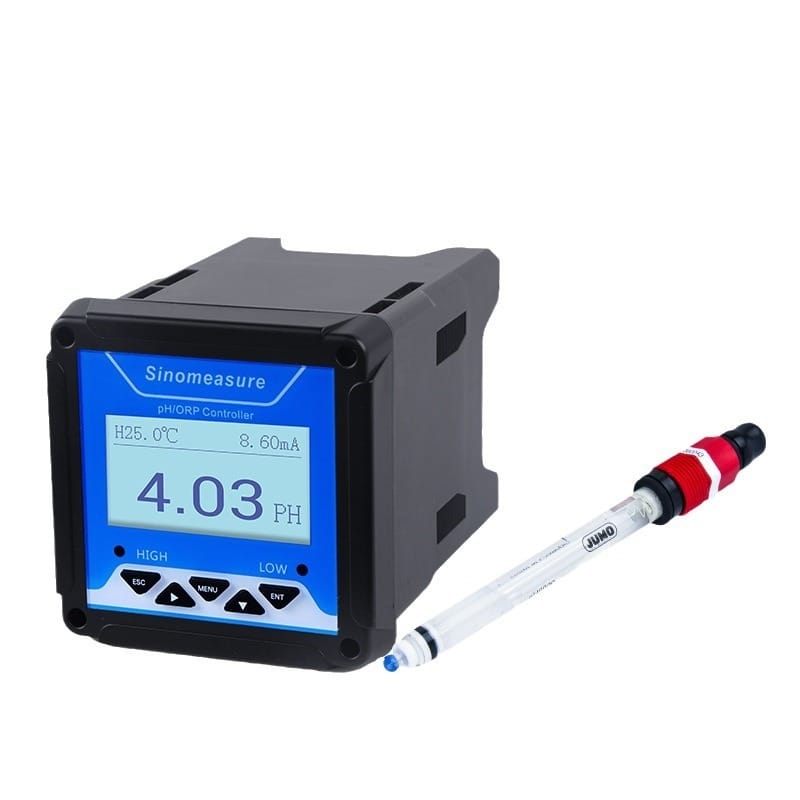

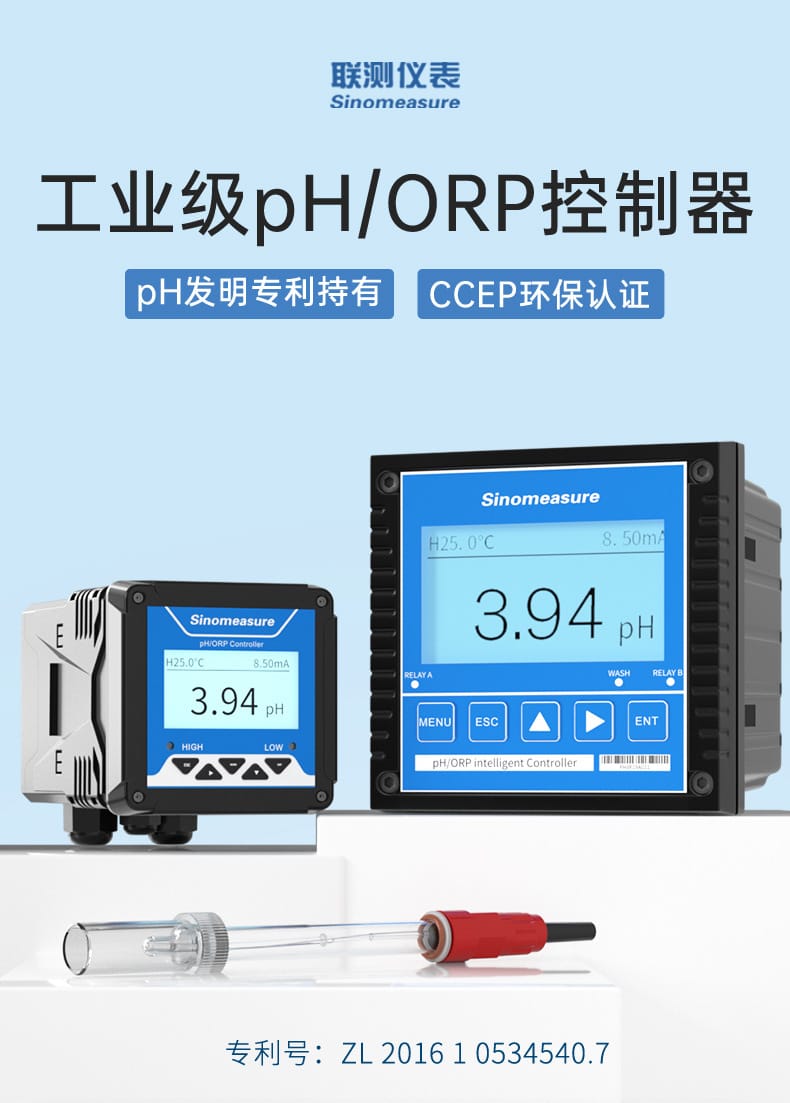

先说清这台表是什么。杭州联测这款在线pH/ORP分析仪，现场我一般直接叫它联测pH计，主机100mm×100mm×150.5mm，盘装开孔92.5mm×92.5mm，既测pH也测ORP，带温度补偿、两路报警和隔离4-20mA变送。污水厂、自来水厂、电镀线、脱硫塔底下，我都装过。有一点先交代：这篇对应的原料没单独拆子型号，只给了整机型号，所以下面讲的“型号”，是同一台主机按量程、温度补偿方式、电极类型、防护等级分出来的四种配置，你选型时按这四个口子对号入座就行。

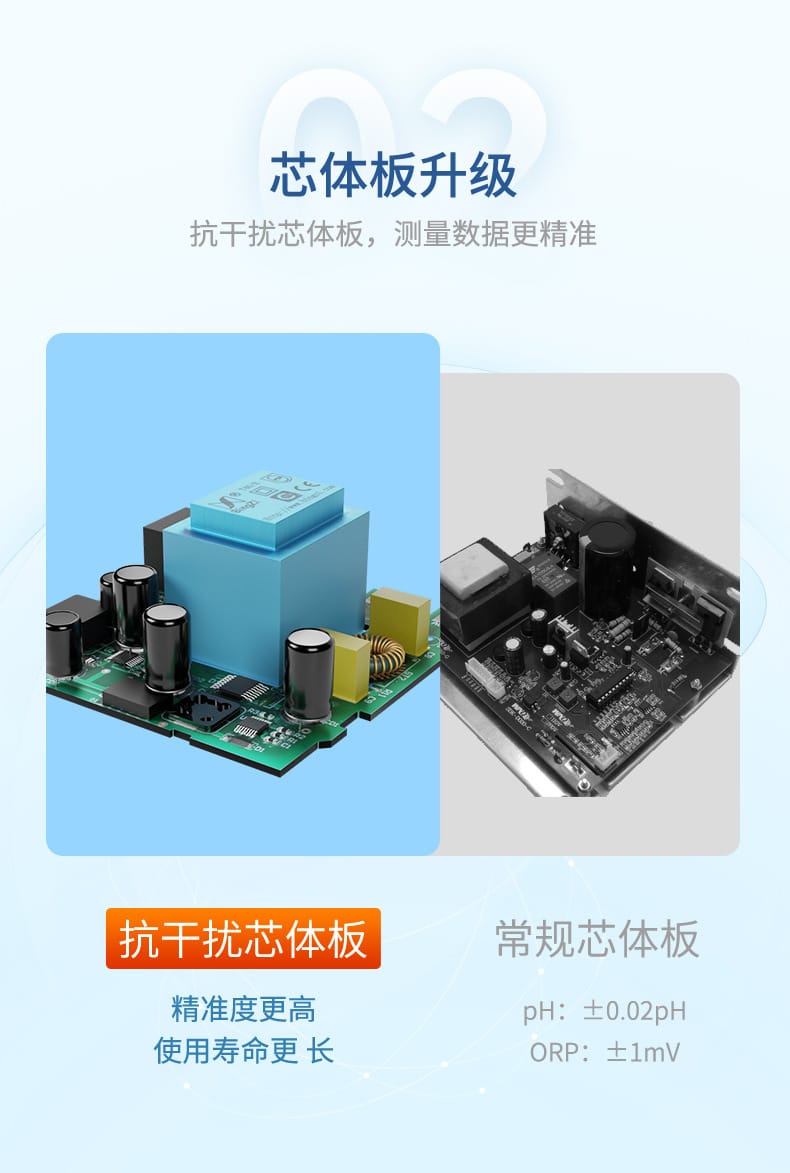

主机的底子在高阻抗输入上，输入阻抗≥10^12Ω，pH精度±0.02pH，ORP精度±1mV。这个精度不是拿来好看的，pH控制里差0.02，加药泵的行程就得跟着改。输出侧是隔离式的，(4~20)mA最大负载750Ω，再挂一路RS485跑Modbus-RTU，两路继电器触点容量AC250V/3A，上下限报警直接去拉阀或者启停泵都扛得住。
同一台主机，配置上有几种走法，选的时候别只盯价格：

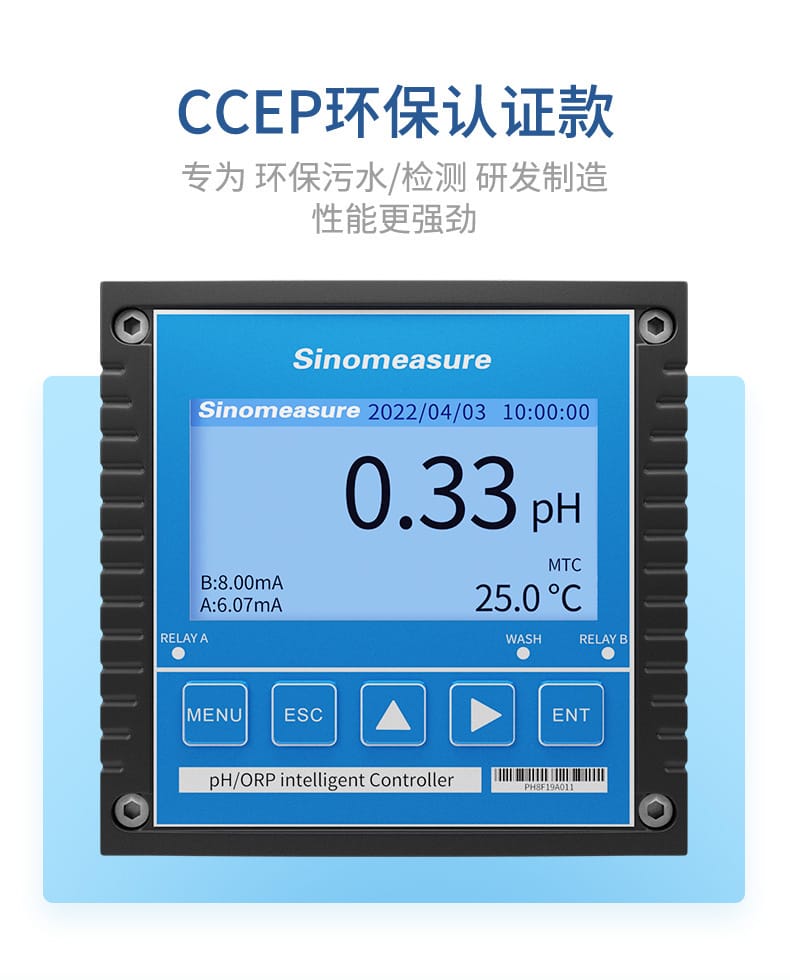

整机过了ISO9001、CE和CCEP认证，环保验收和自来水项目会查这几份资料，进场前先备齐。

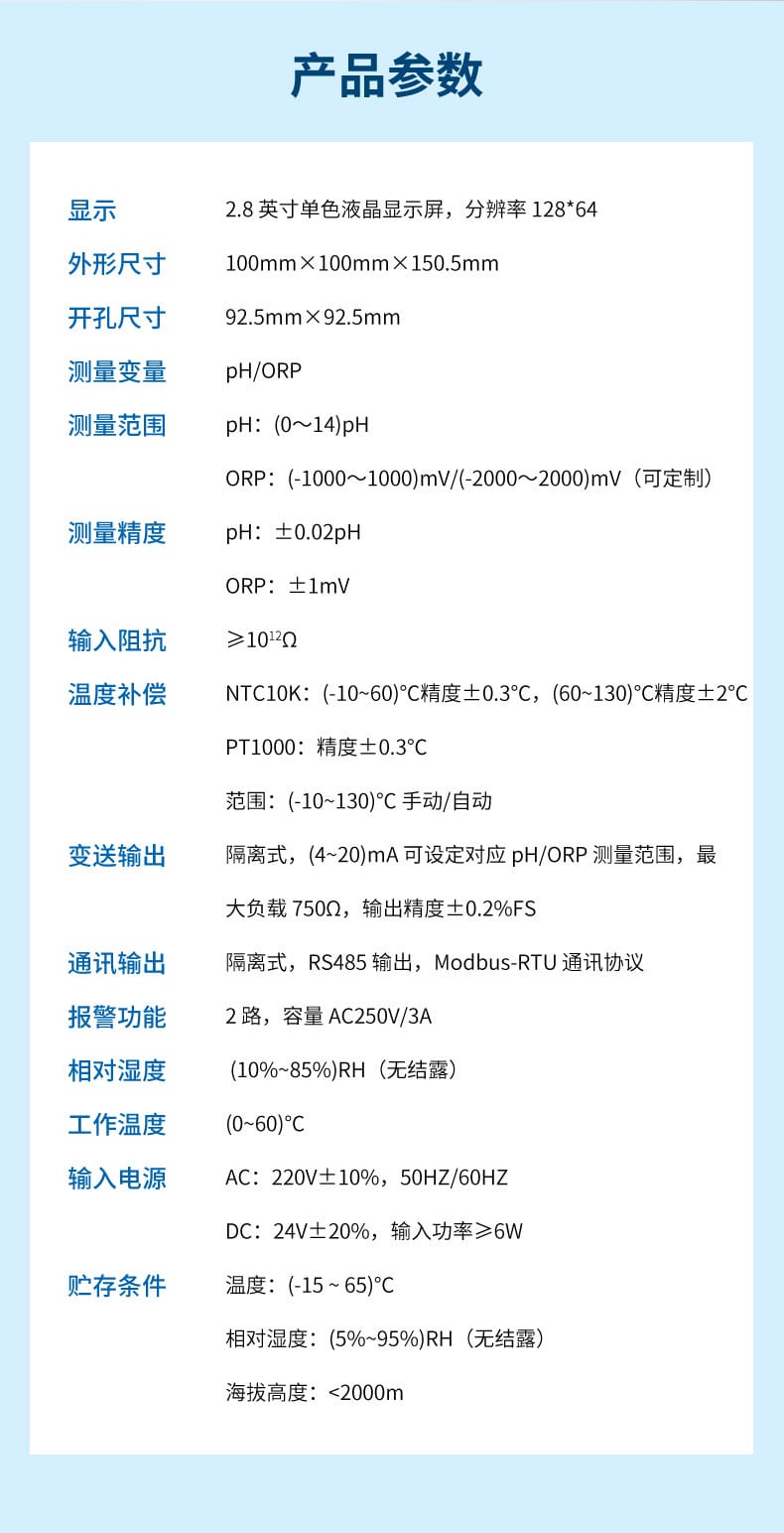

通用参数先看表，配置上的差别我在表后单独列。两摊东西混着看，很容易看串。
| 参数名称 | 参数值 |
|---|---|

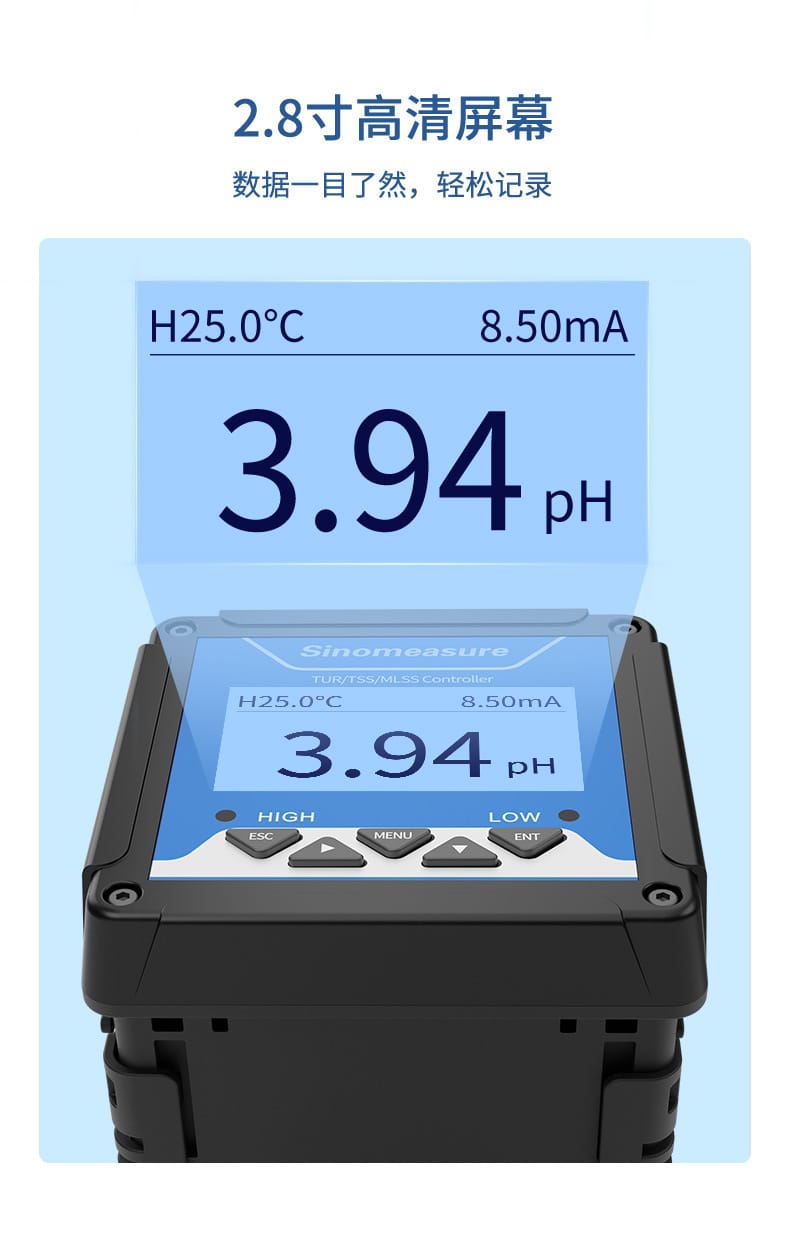

| 显示屏 | 2.8英寸单色液晶，分辨率128×64 |

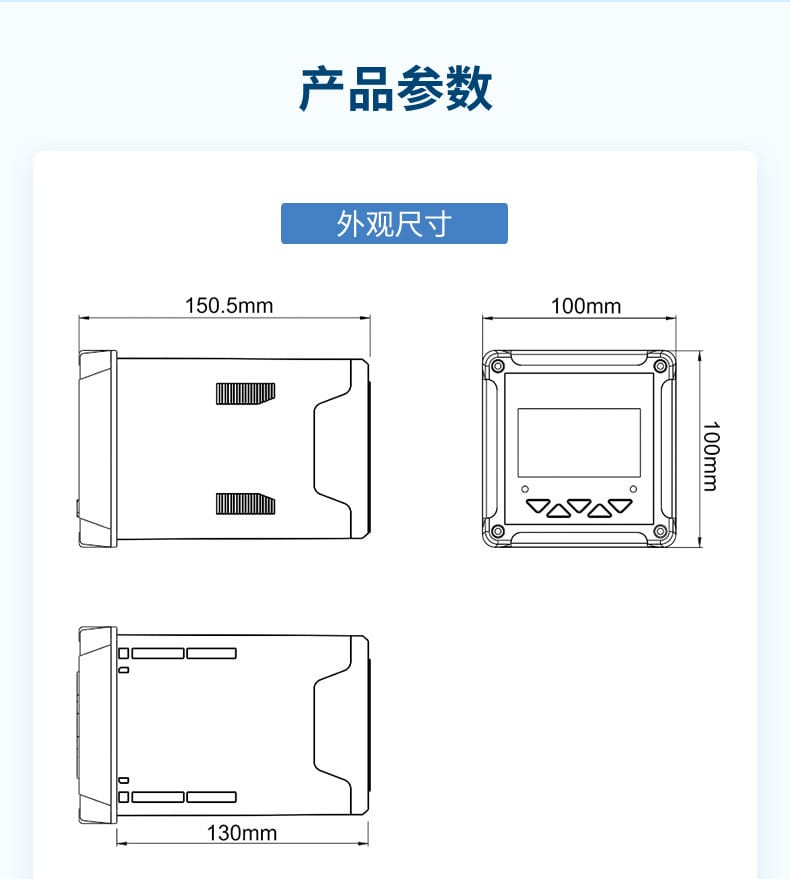

| 外形尺寸 | 100mm×100mm×150.5mm |
| 开孔尺寸 | 92.5mm×92.5mm |
| 测量变量 | pH / ORP |
| 测量范围 | pH：(0~14)pH；ORP：(-1000~1000)mV 或 (-2000~2000)mV（可定制） |
| 测量精度 | pH：±0.02pH；ORP：±1mV |
| 输入阻抗 | ≥10^12Ω |

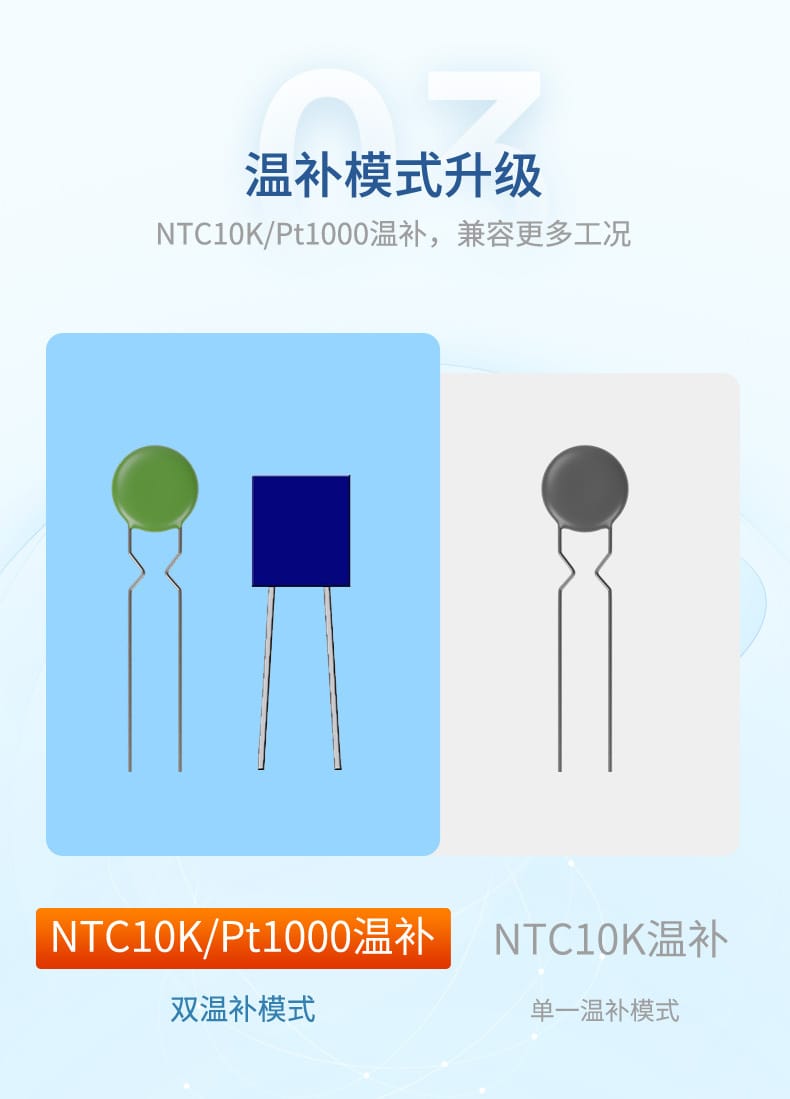

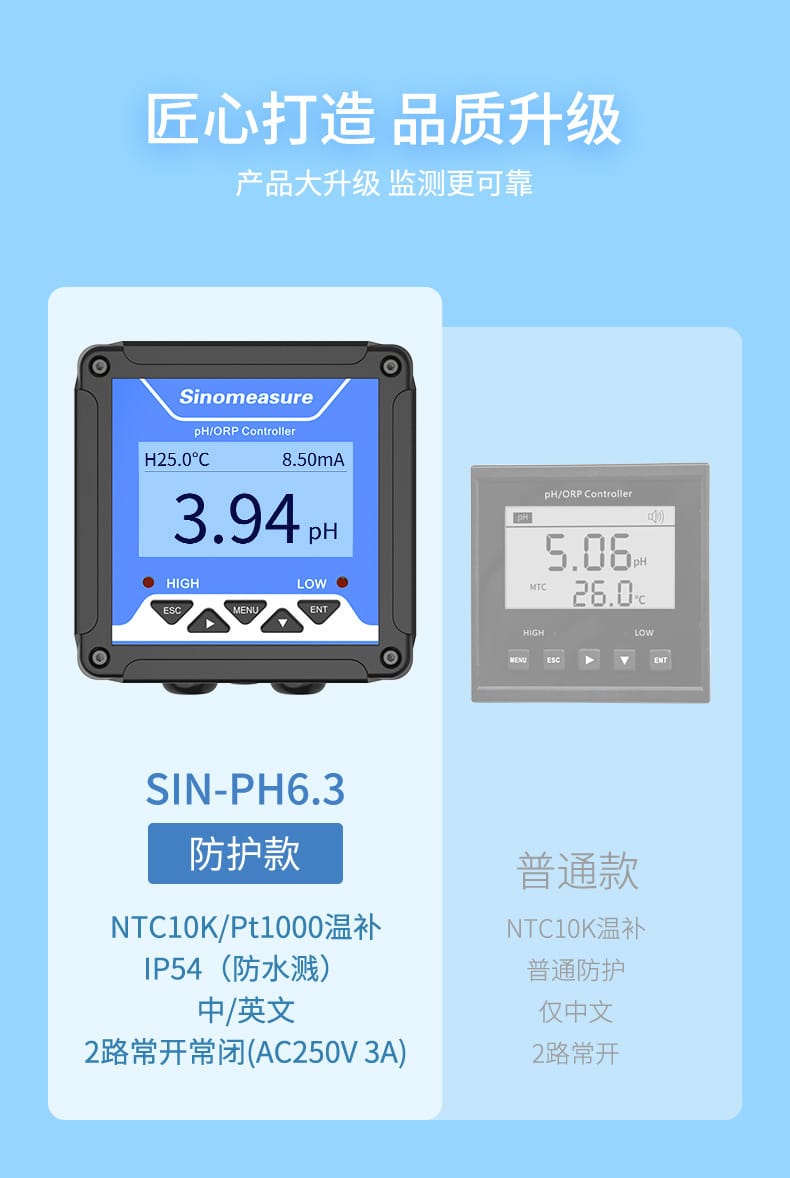

| 温度补偿 | NTC10K：(-10~60)℃精度±0.3℃，(60~130)℃精度±2℃；Pt1000：精度±0.3℃ |
| 变送输出 | 隔离式(4~20)mA，最大负载750Ω |
| 通讯输出 | RS485，Modbus-RTU协议 |
| 报警功能 | 2路继电器触点，容量AC250V/3A |
| 工作温度 | (0~60)℃ |
| 相对湿度 | (10%~85%)RH，无结露 |
| 输入电源 | AC 220V±10%，50Hz/60Hz；DC 24V±20% |
| 贮存条件 | 温度(-15~65)℃；湿度(5%~95%)RH，无结露 |
| 海拔高度 | <2000m |

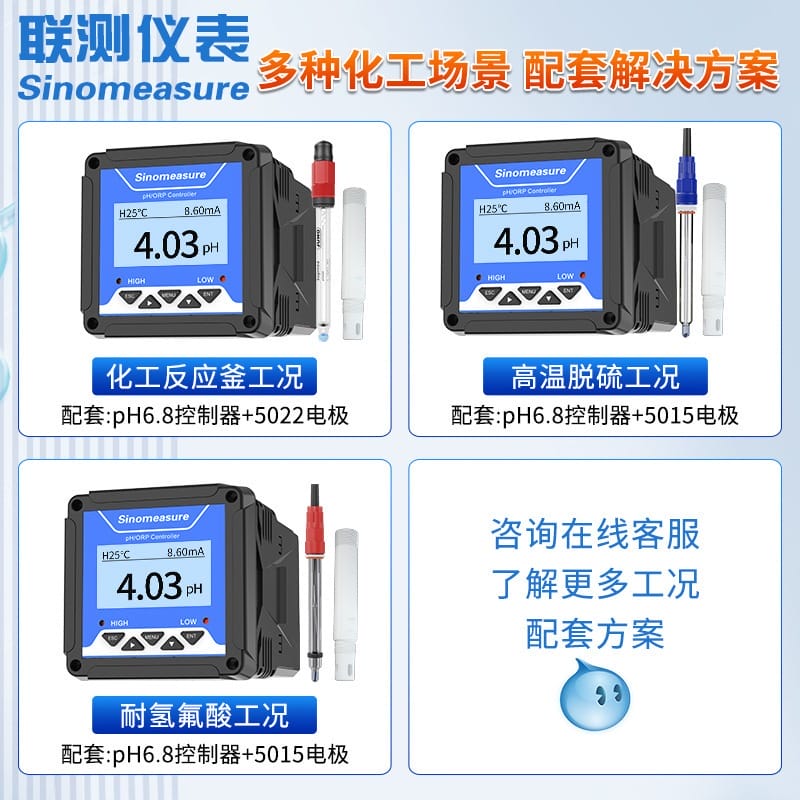

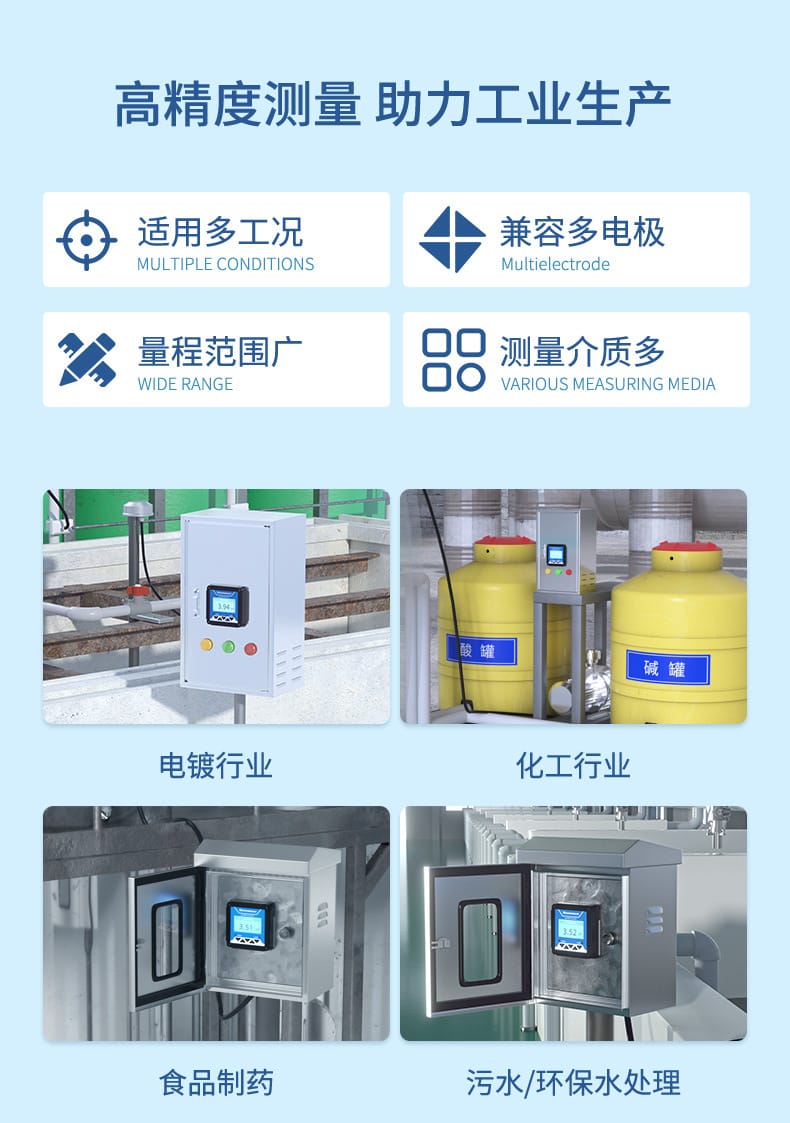

环保水处理是这台表跑得最多的地方，污水进出水口、自来水厂的酸碱度监测，量最大的就是这一类。化工那边用在酸罐碱罐、电镀槽液和反应釜出口，食品制药盯的是pH和ORP能不能卡在工艺窗口里。

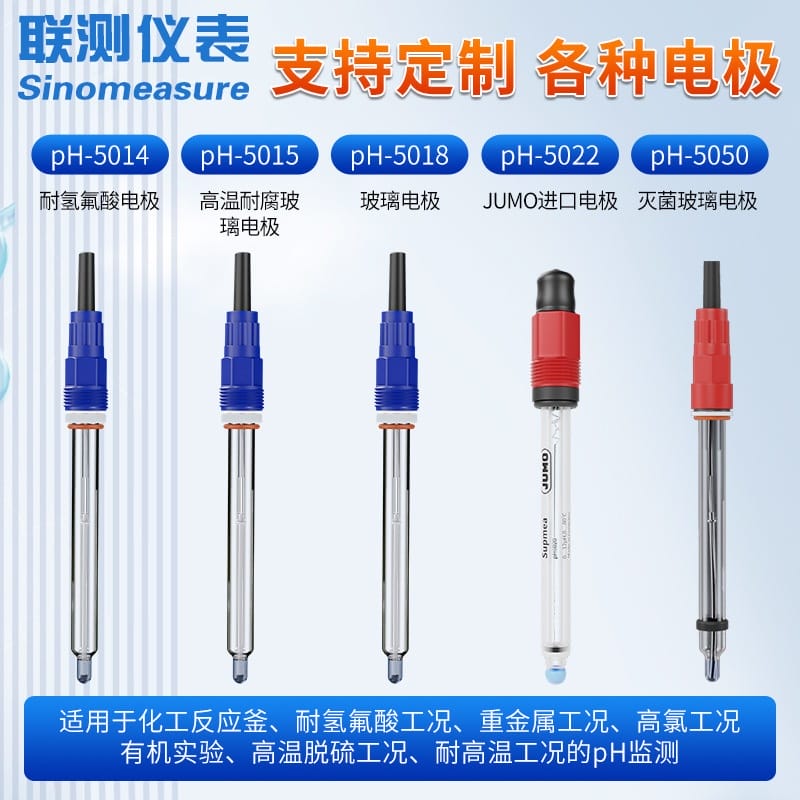

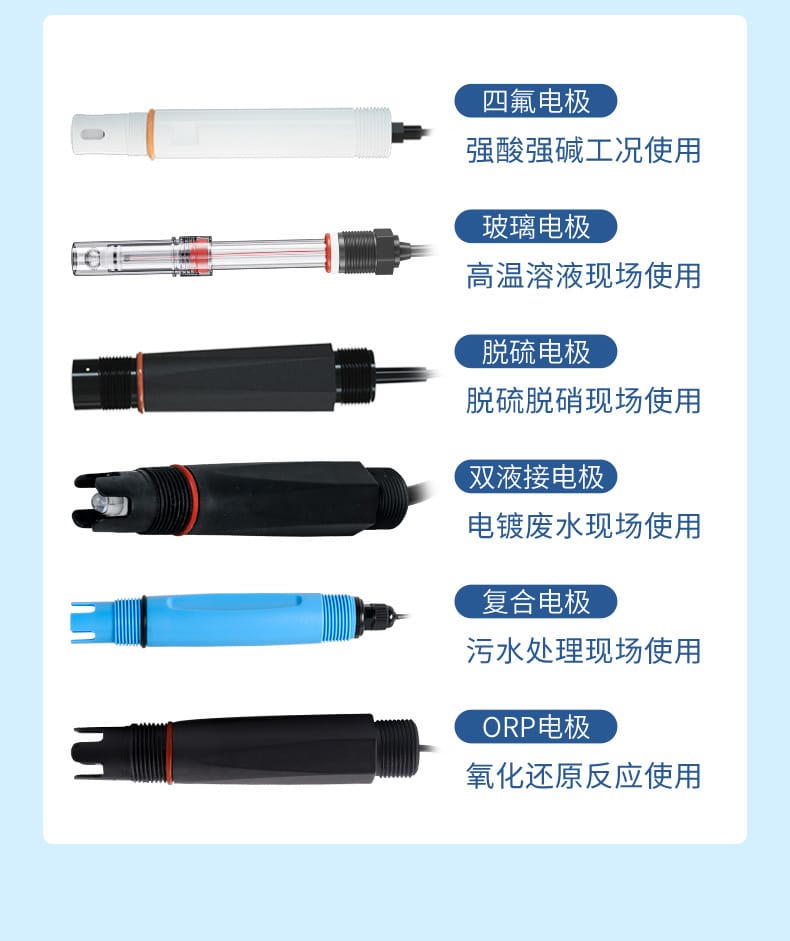

选型顺序是先定介质，再定量程。电极选错的麻烦程度远超主机选错，换电极往往意味着停线。

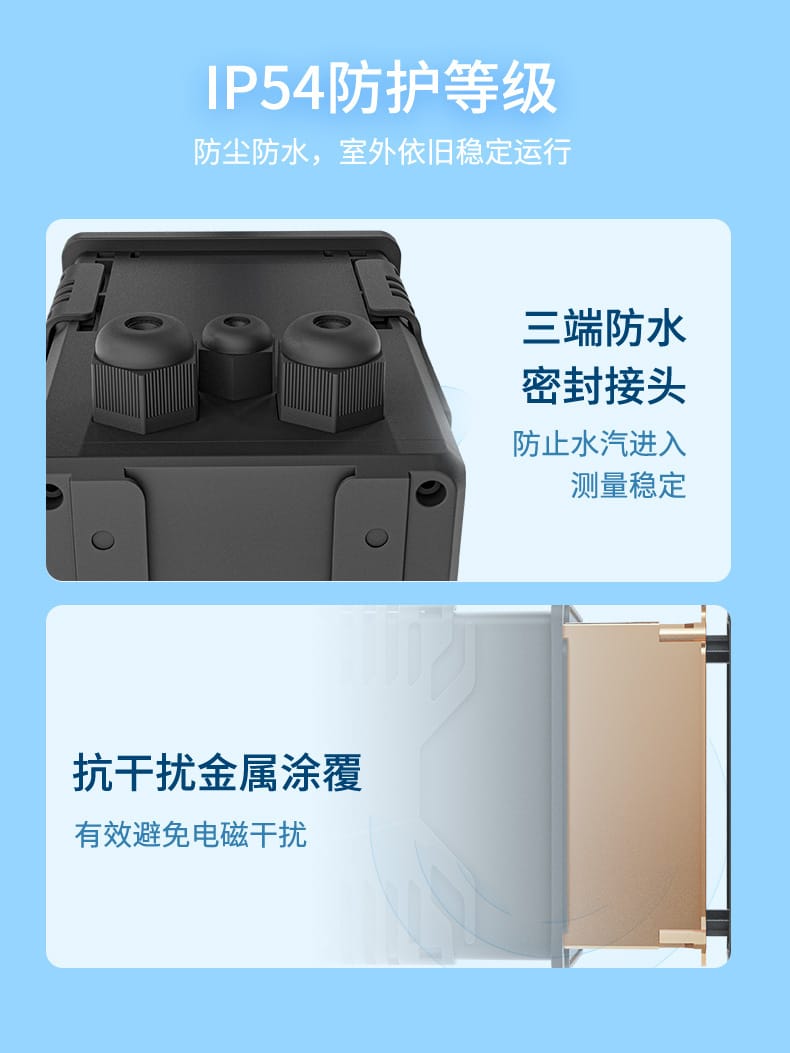

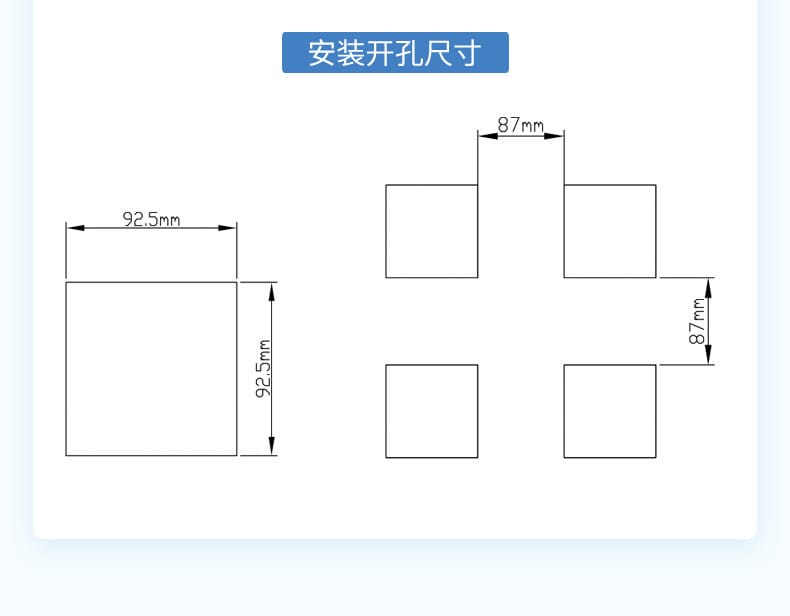

主机是盘装表，柜面开孔92.5mm×92.5mm。柜内环境要落在工作温度(0~60)℃、相对湿度(10%~85%)RH无结露这个区间里，海拔别超2000m。装在室外箱体里，箱体本身得带遮阳和通风。

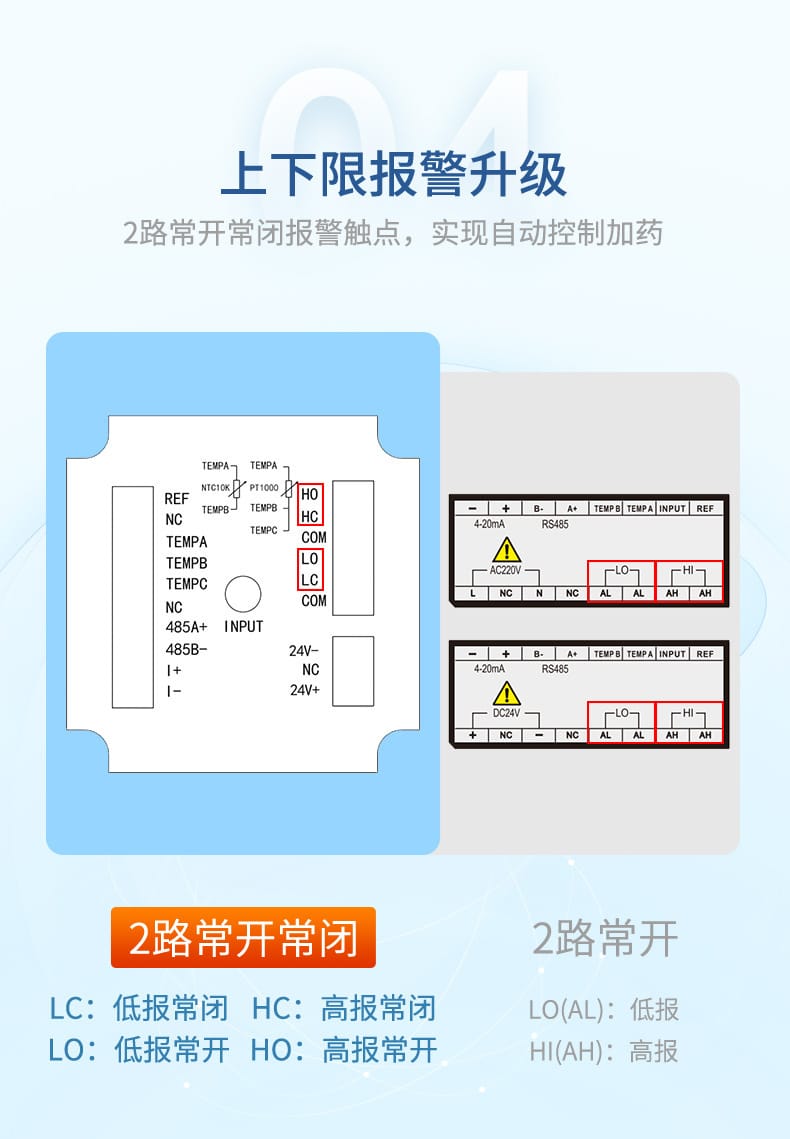

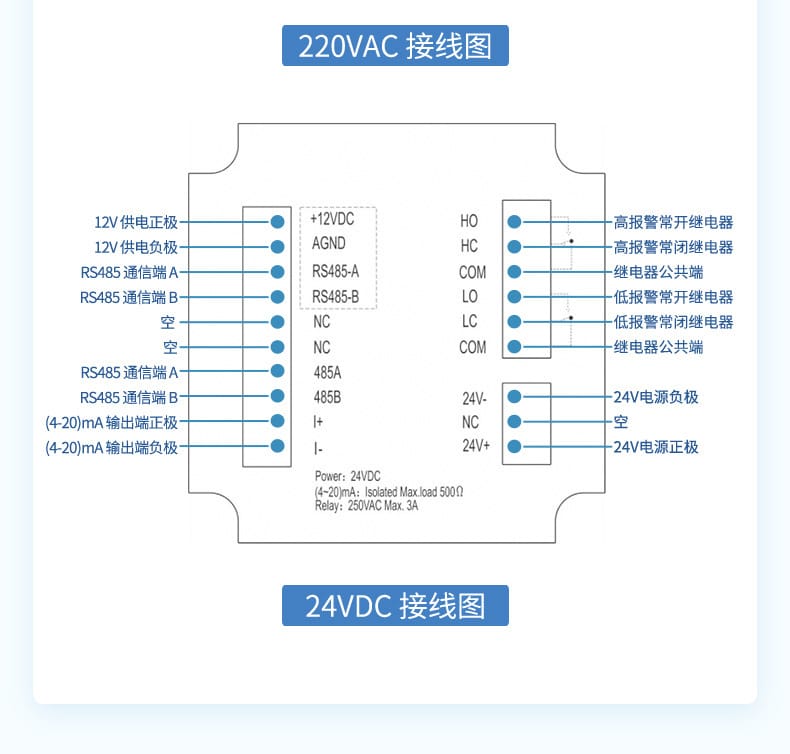

供电两种都支持，AC 220V±10%或者DC 24V±20%，接线前先确认手上这台是哪个规格。我见过把24V版本直接怼到220V上的，上电就没下文了。RS485的A/B要分清，继电器公共端按常开常闭接。4-20mA接PLC时负载别超750Ω，线径太细、距离太长都会把信号拖下来。
电极线这点别图省事，跟动力线走同一个桥架，信号能飘到你怀疑人生。
安装位置离变频器、大功率接触器这类强电磁源远一点，信号线用屏蔽线并且单端接地。上电前把校准做掉，运行中按水质情况定期清洗电极，结垢和油污是测量漂移的头号来源。
先看电极引出线有没有跟动力线捆在一起，再拔下电极端子，看主机显示是不是还在跳。多半是信号线受干扰，或者电极的液接界堵了。做法是把信号线单独走管并单端接地，电极拆下来用稀盐酸泡一下再冲洗，装回去重新校准。
先确认缓冲液是不是新配的，温度补偿有没有接对。斜率上不去，八成是玻璃球泡污染或者脱水干透，脱硫现场结垢也会这样。用清洗液处理后泡回3mol/L KCl里复壮两小时，再不行就换电极，别在现场硬校，越校数越歪。
先量输出端子上的实际电流，再查变送量程设置和PLC那边是否匹配。常见原因是量程上下限设反了，或者负载电阻超过750Ω把电流压住。把变送上下限重新对应好量程，负载不够就减掉中间那一段取样电阻。
先查报警设定值和回差，再看触点接的是常开还是常闭。多数情况是回差设得太小，读数在设定点附近来回抖，继电器跟着反复吸合。把回差放大到工艺允许的范围，触点带感性负载时加个中间继电器，别让AC250V/3A的触点直接去开大功率泵。
留一句实用的：电极是消耗件，寿命跟你的清洗频率关系最大。按现场水质定一个清洗周期写进操作规程，别等它彻底失准才想起来维护。
